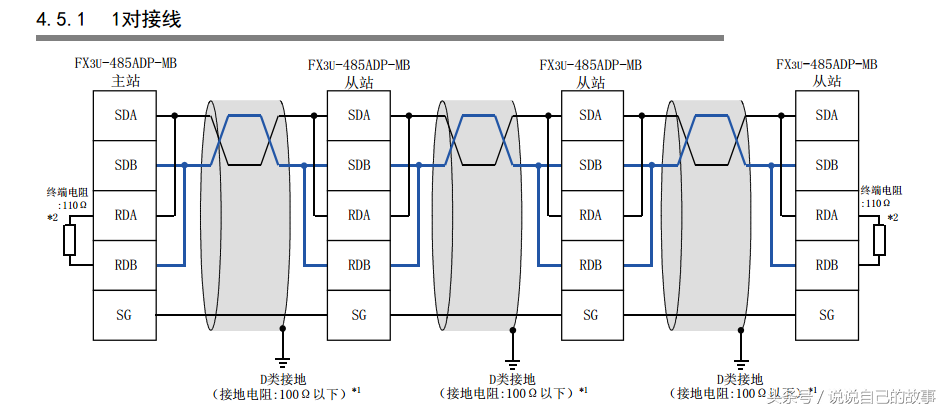

一、MODBUSRS232C接线图

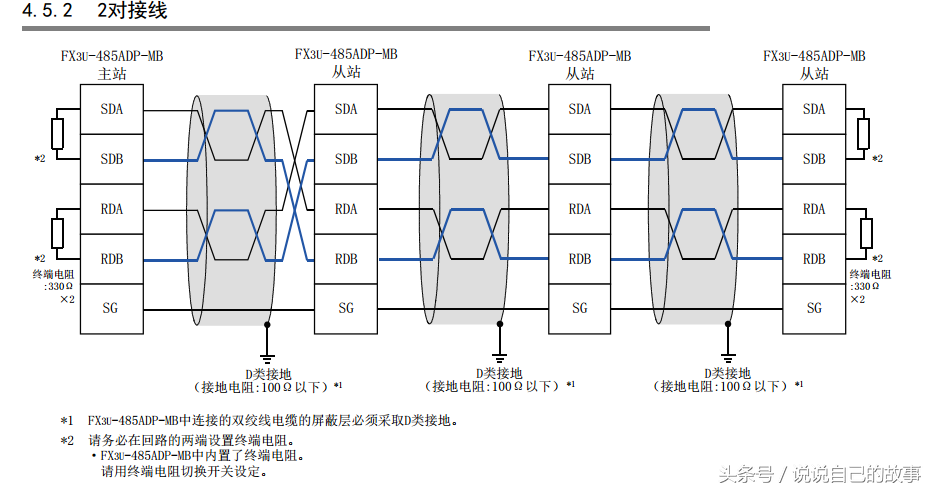

二、MODBUS485接线图
三、通讯设定的注意事项。
MODBUS-FX-3U-485-ADP-BM与FX3S连接通讯通道使用CH1
MODBUS-FX-3U-485-ADP-BM与FX3G连接通讯通道使用CH1(优先）和通道CH2
MODBUS-FX-3U-485-ADP-BM与FX3GC连接通讯通道使用CH1和通道CH2

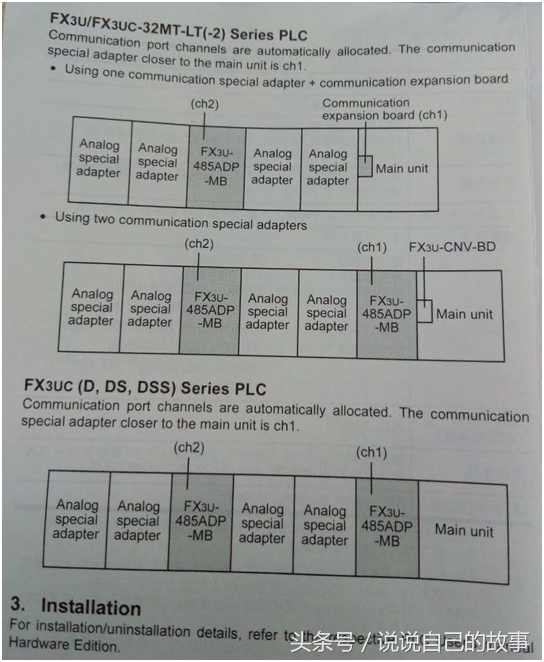

MODBUS-FX-3U-485-ADP-BM与FX3U/FX3UC连接单个连接使用通道CH2,两个连接是CH1,和CH2.

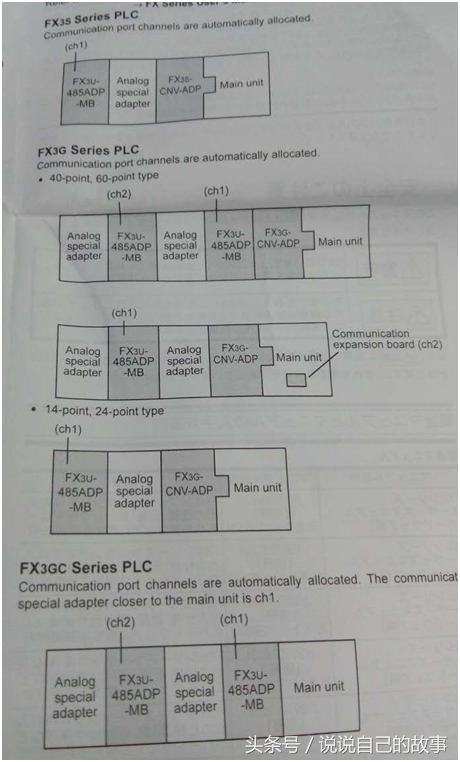

具体如下照片。

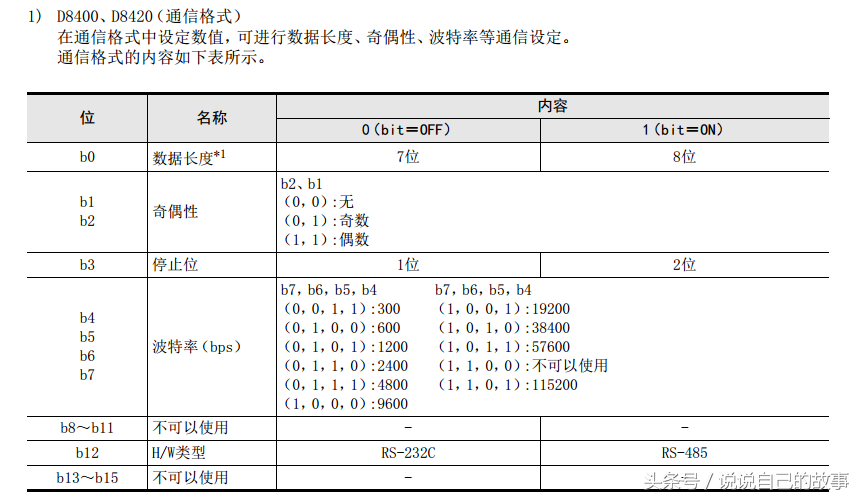

1，通讯设定的主要参数：
标有颜色的为必须设置项。
特殊辅助继电器的记录

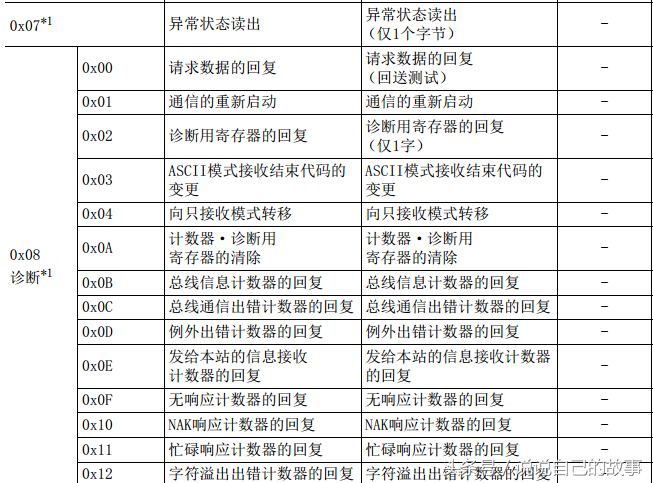

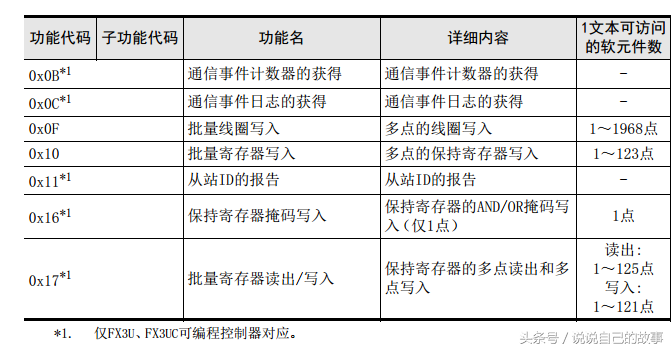

modbus适配器支持的modbus标准功能如下：

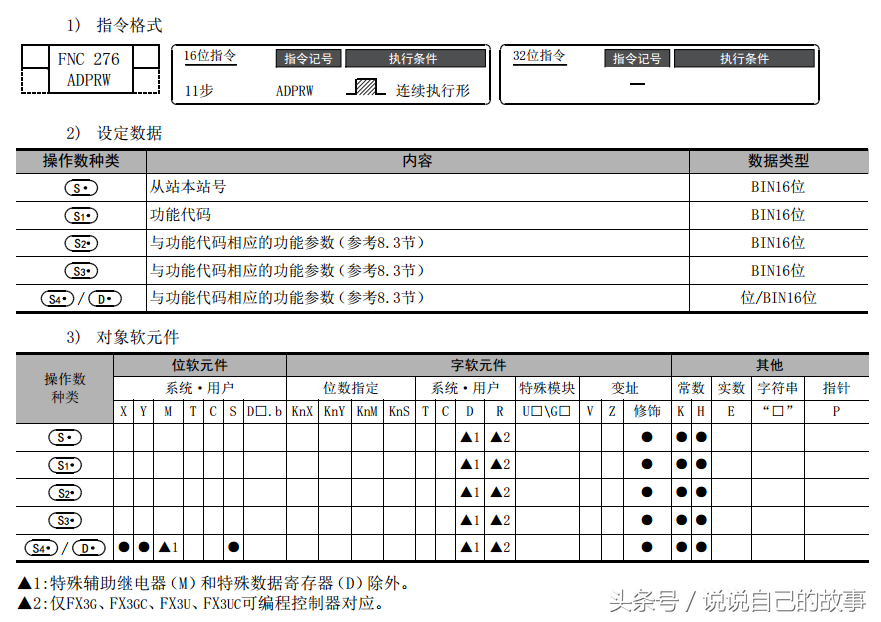

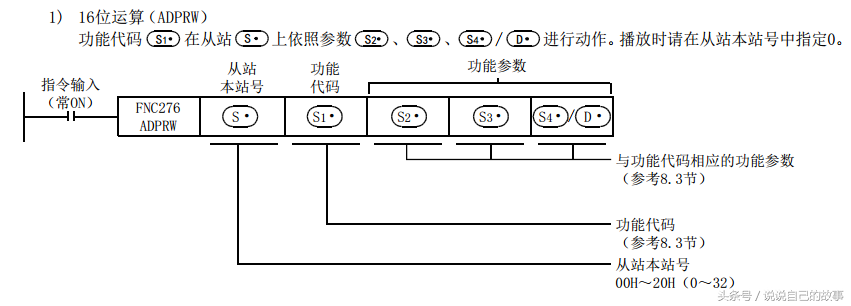

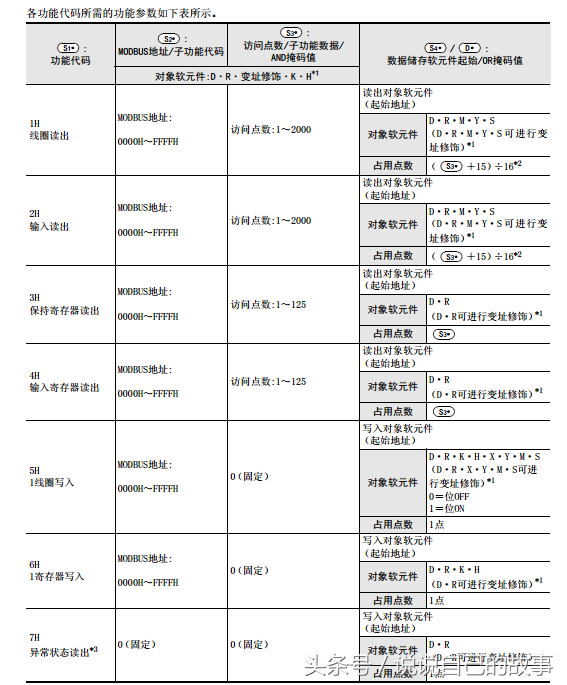

通讯读出写入指令的说明：ADPRW

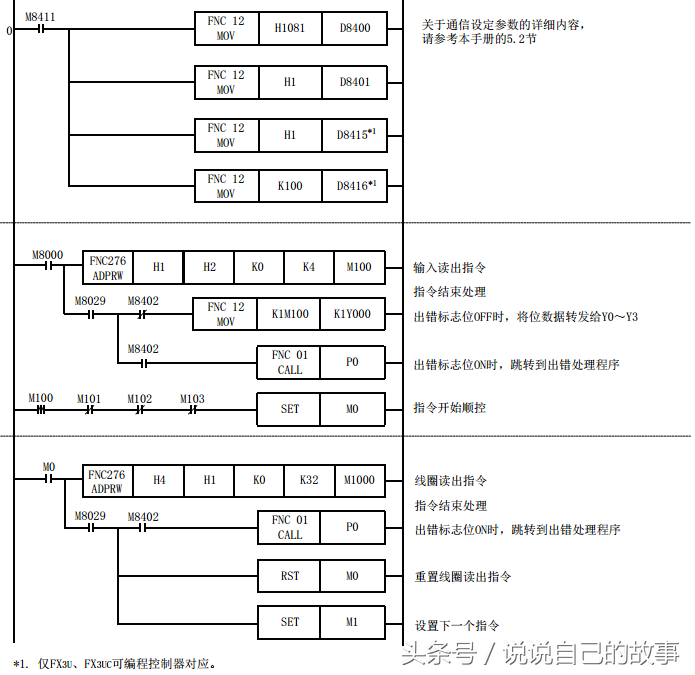

主站程序例子：

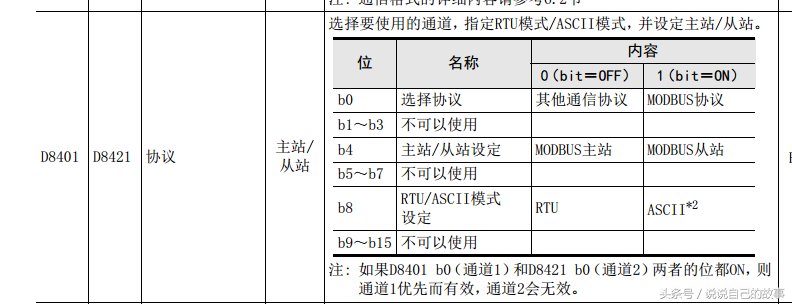

设定通讯格式：D8400RS48596001N8作为主站:D8401MODBUS协议RTU具体参考上面通讯设置

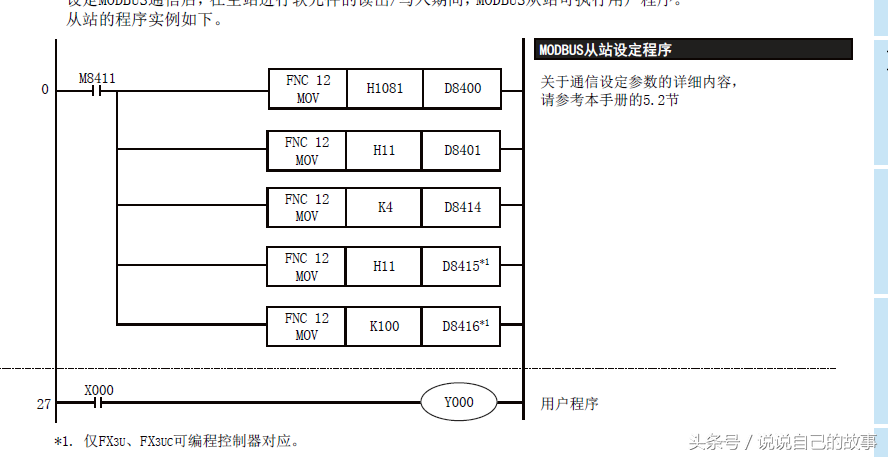

从站例子;
通道01，通讯格式D8400（H1097）192008E1D8400D8401（H11）MODBUS-RTU,从站D8414（H1）从站地址01D8416（H100）通信计数设定
