今天来聊一聊罗克韦尔ControlLogix的冗余~

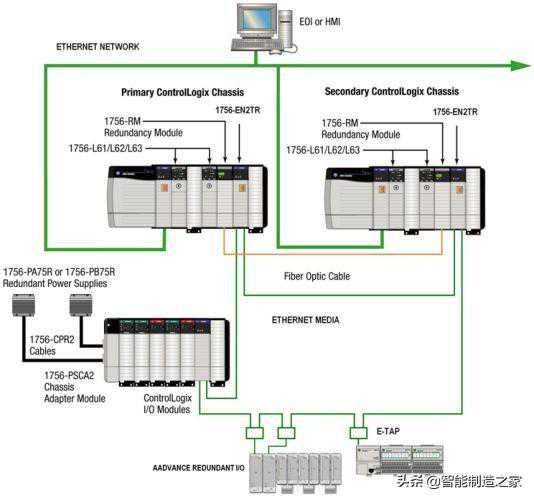

冗余系统介绍

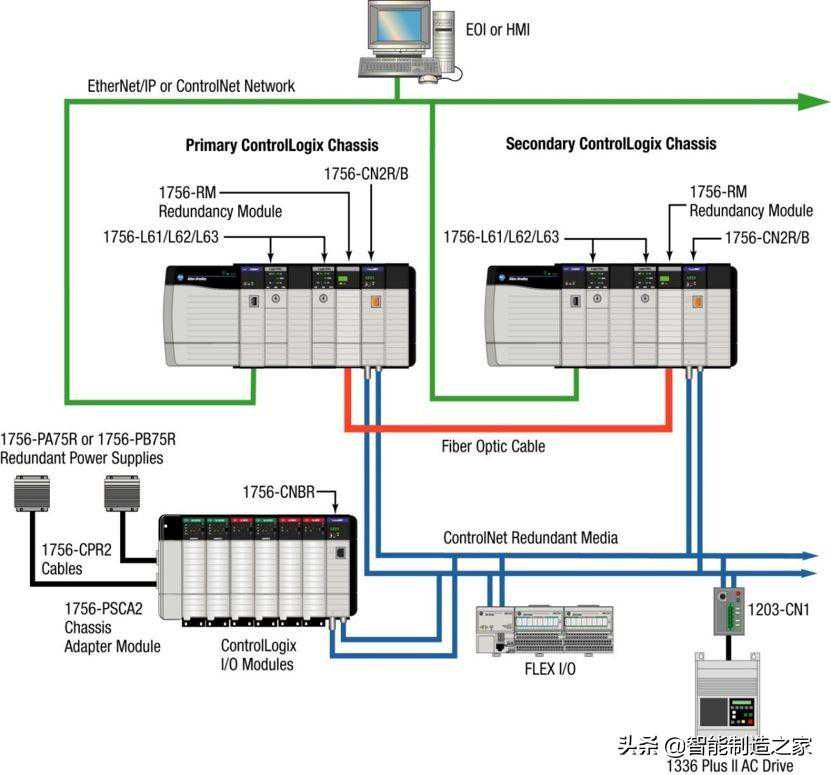

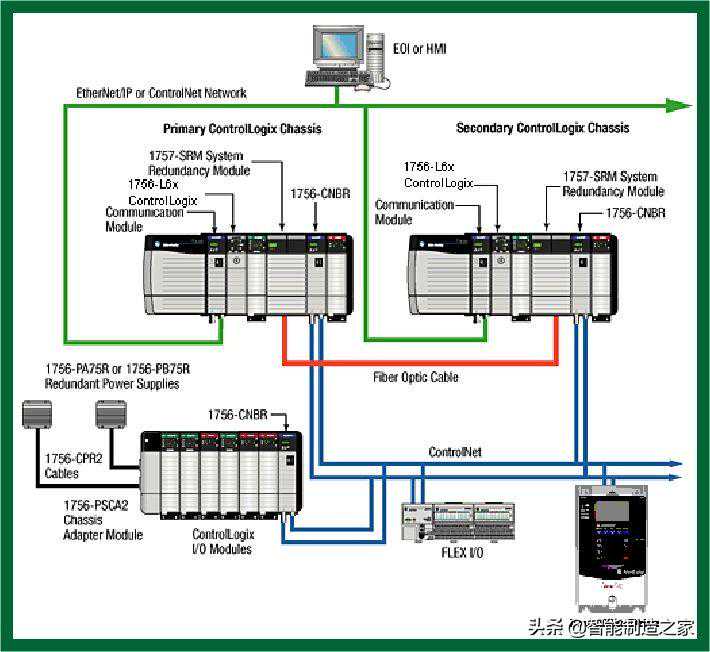

ControlLogix冗余系统由互为冗余的CPU机架、远程I/O机架及网络附件组成，冗余CPU机架中包括：

1对电源模块

1对机架

至少1对处理器

至少1对通讯模块

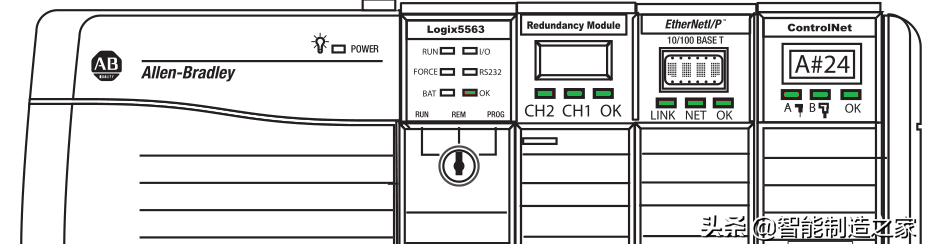

1对冗余模块，冗余模块通过光纤连接。

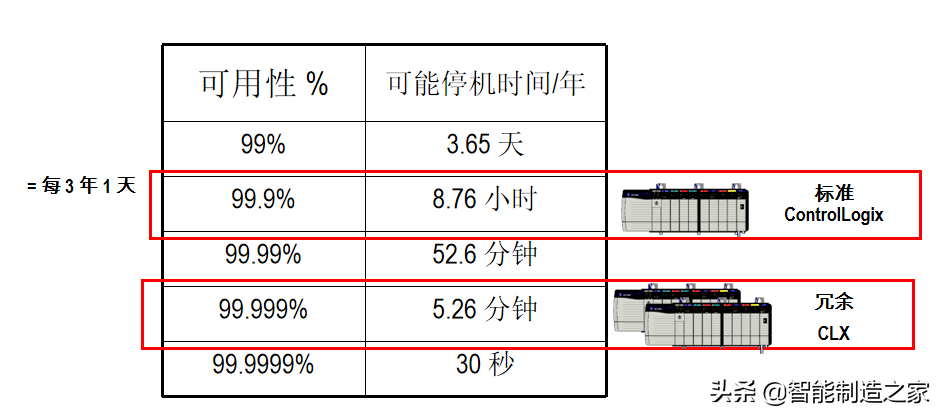

可用性以百分比形式进行衡量=

MTBF/（MTBF+MTTR）

冗余系统特点

冗余系统由标准产品组成

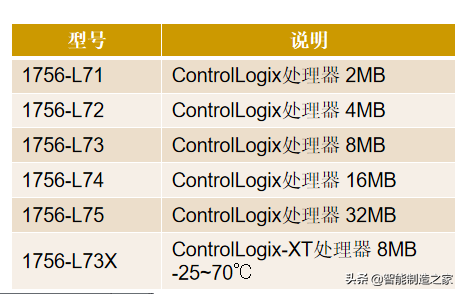

处理器1756-L7x

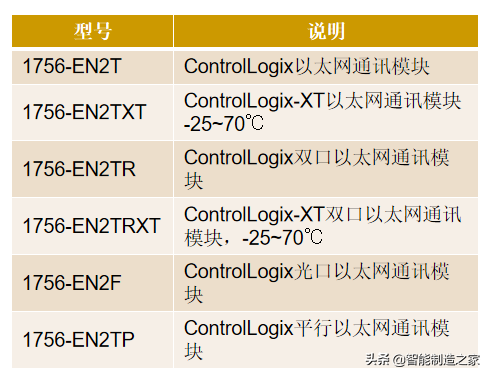

以太网模块1756-EN2T、1756-EN2TR、1756-EN2F和1756-EN2TP

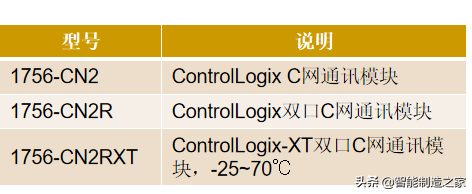

ControlNet模块1756-CN2、1756-CN2R

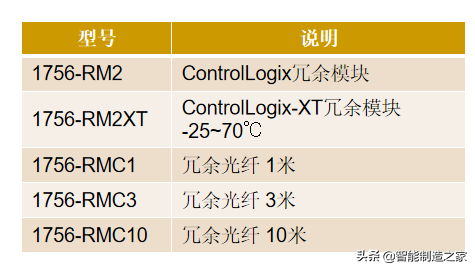

冗余模块1756-RM2和冗余光纤1756-RMC1

系统可靠性高(切换时间最快20ms)

主站任何硬件出现问题，从站接手全部控制功能。

电源模块故障

处理器故障

机架故障

通讯模块故障或通讯中断

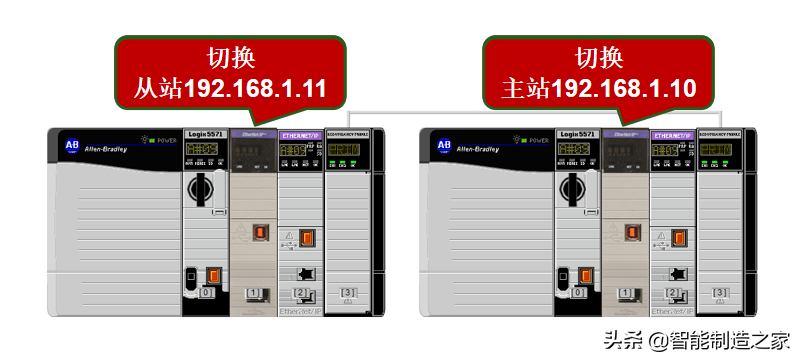

支持以太网模块IP地址自动切换

主从以太网模块的IP地址设置一样，同步后从站IP自动加1，HMI与主站通讯的IP地址不变。

支持在线扩展和升级冗余系统

冗余系统不停机

在线添加I/O模块或者通讯模块

在线刷新固件

在线升级硬件模块

特定的冗余版本支持

RSLogix5000V19、V20

Studio5000V24、V30、V31、V32

冗余实现简单

实现冗余系统无需额外的编程

不需要组态冗余模块和从站机架

自动程序交叉加载和同步，不必维护两套主从控制器程序

冗余系统规划

冗余系统的限制

不支持运动控制

不支持SIL3机器安全功能

不支持事件任务和禁止的任务

不能使用消费型单播连接，可以使用生产型单播连接

不能使用IOT(即时输出)指令

每个冗余机架最多支持2个处理器，7个Ethernet/IP或ControlNet通讯模块

冗余机架不能使用I/O模块和第三方通讯模块

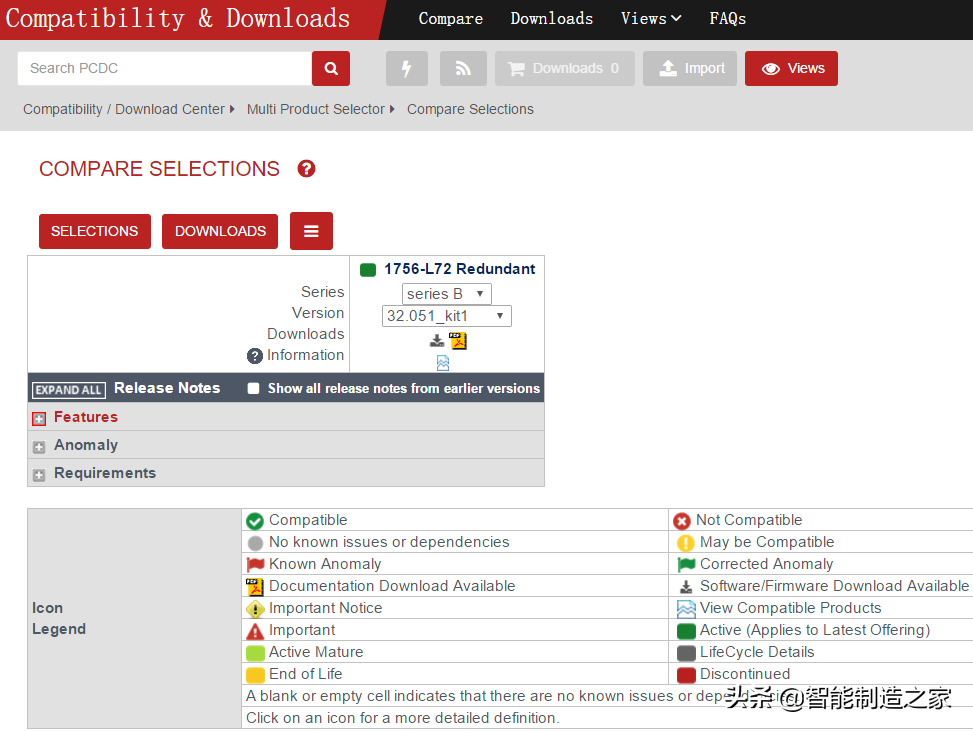

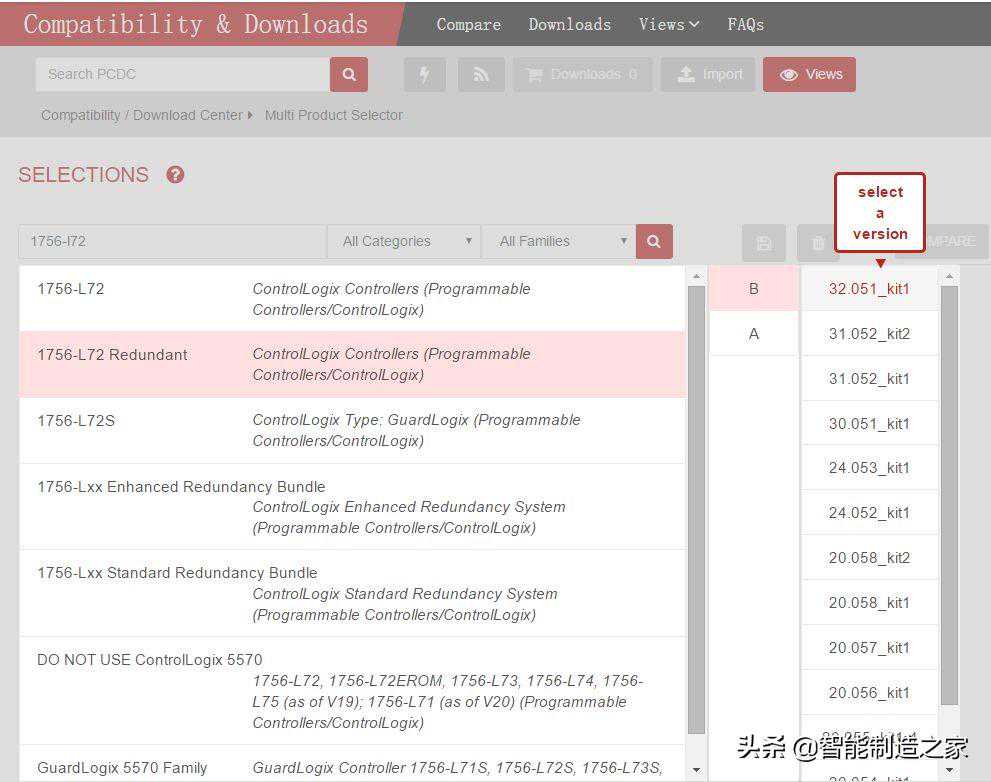

模块的版本和兼容性查看冗余固件包的Releasenotes

机架

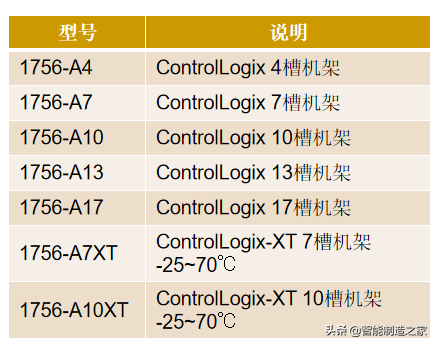

可使用任何ControlLogix或ControlLogix-XT机架

两个机架的尺寸相同

机架内相同模块所插槽位相同

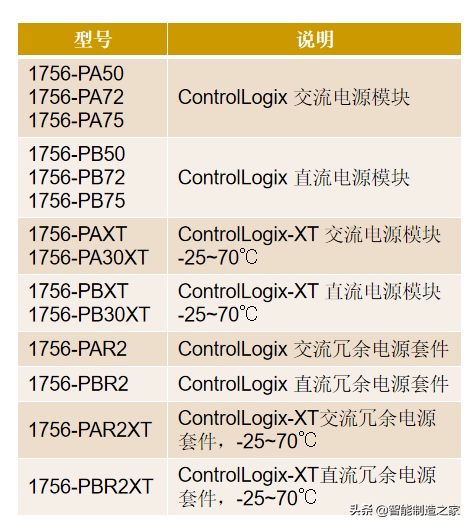

电源

可使用任何ControlLogix电源模块、冗余电源模块或ControlLogix-XT电源模块

处理器

同一机架最多安装2个处理器，处理器必须同系列

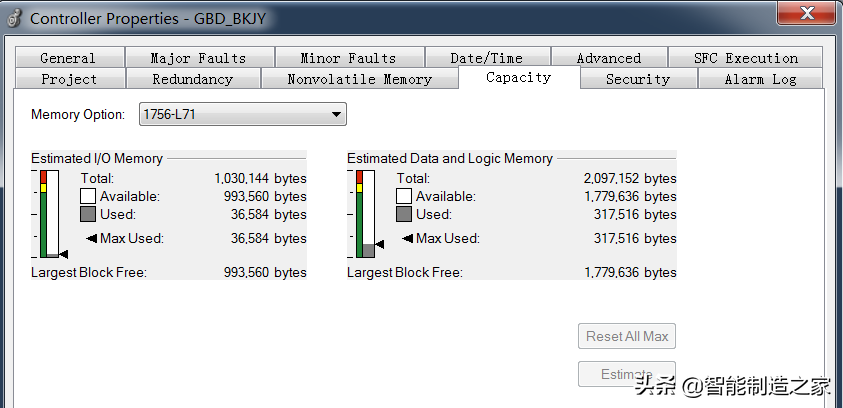

处理器内存必须有足够余量，可以存储2倍的标签数据和2倍的I/O内存

冗余模块

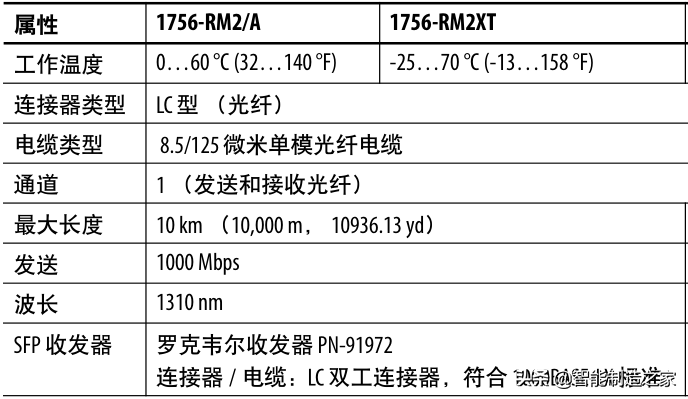

每个冗余模块有2个千兆单模光口卡，LC接头

冗余模块安装时尽量靠近处理器

长距离冗余光纤可自制

以太网通讯模块

最大128个TCP连接，256个CIP连接

可以连接远程I/O

支持生产者消费者通讯

支持DLR环网（EN2TR）

支持CIP同步

具有IP地址自动切换功能

冗余切换，HMI会有短暂通讯延迟

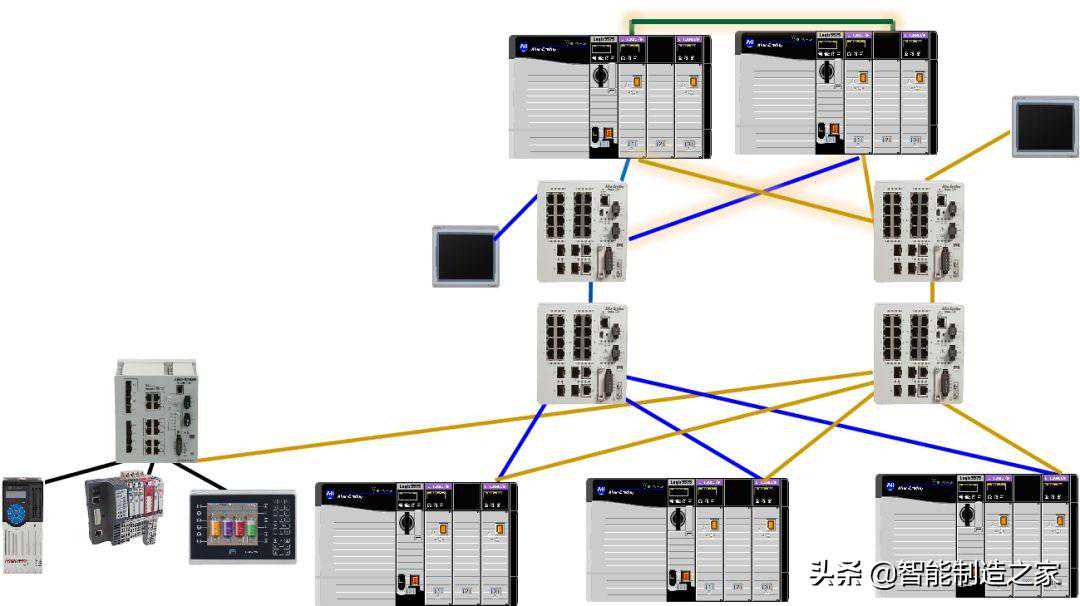

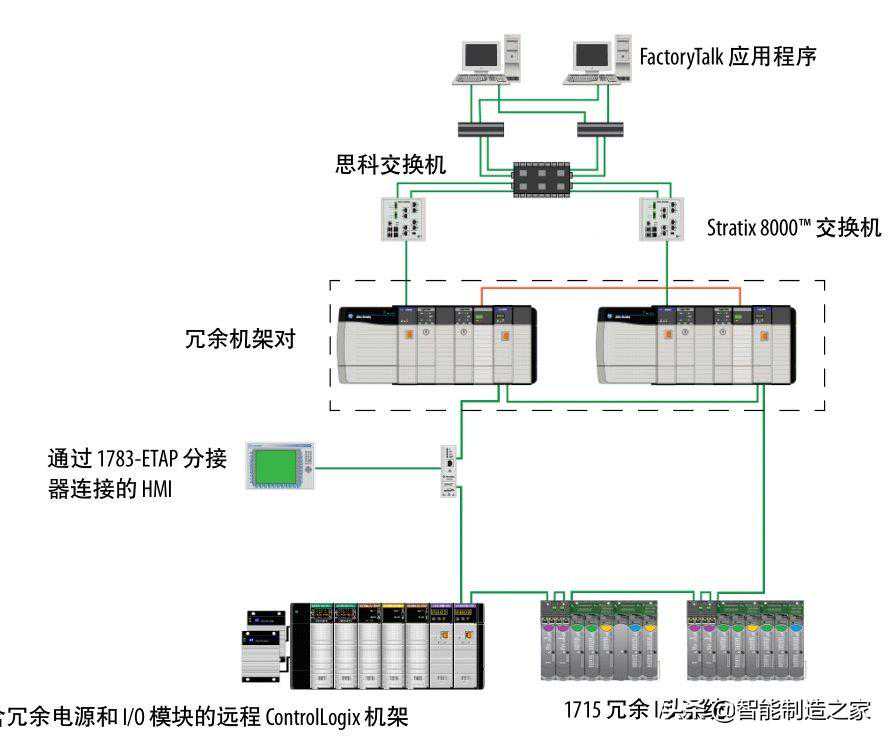

以太网架构

该平台面向

使用DLR环网

连接1715冗余I/O

支持CIP同步

该平台面向

采用平行冗余协议PRP

独立的LANA和LANB

网络切换时间为0

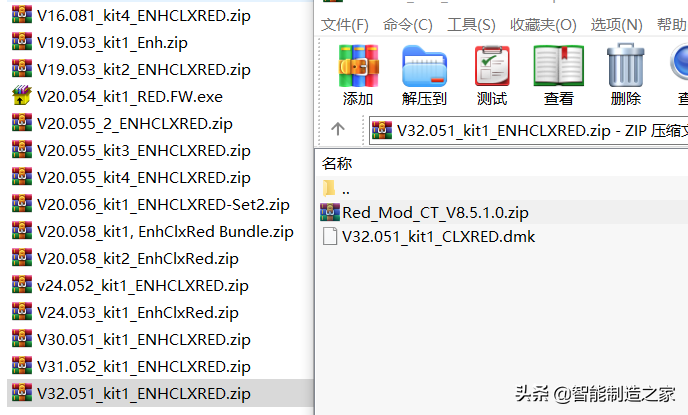

固件包

ControlNet通讯模块

（新项目推荐采用以太网架构，C网架构会逐渐退出市场舞台）

最大128个CIP连接

至少使用4个网络节点

最小节点地址分配给远程模块，做为激活的保持器Keeper。

冗余机架上的ControlNet模块设置相同节点地址，同步以后从站地址会自动加1，要为从站预留连续地址

支持冗余介质

控制网架构

该平台面向

使用ControlNet连接I/O

远程站距离大于100米

其他通讯网络

远程机架支持的网络

ControlNet（不支持I/O通讯）

DeviceNet

EtherNet/IP（不支持I/O通讯）

RemoteIO和DH+

第三方网络

固件包

冗余系统配置

第一步：安装软件

安装RSLogix5000/Studio5000软件，注意版本，RSLinxClassic软件会自动安装。

如果采用ControlNet架构，安装RSNetWorxforControlNet软件。

安装冗余固件包，ControlFlashV14以上或者ControlFlashPlus工具

安装冗余配置工具RMCT

第二步：安装硬件

将电源模块、处理器、通讯模块和冗余模块安装到机架中。

两个机架中，相同模块的槽位要一致，建议冗余模块靠近处理器放置。

ControlNet通讯模块节点通过拨码设置。

冗余模块光纤连接，光口没有顺序要求。

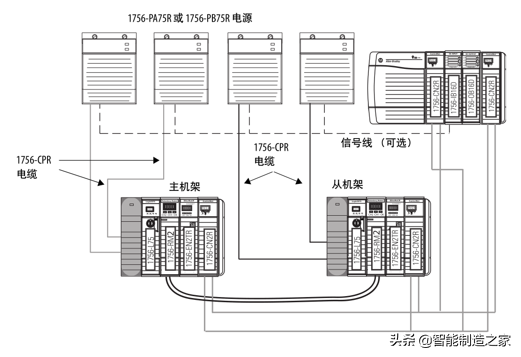

为电源模块连接电源。

第三步：与电脑建立连接

分别为2个机架上电。

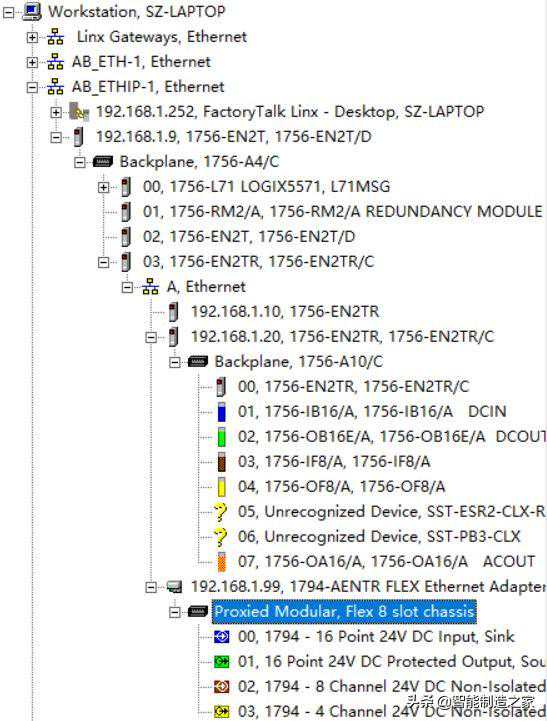

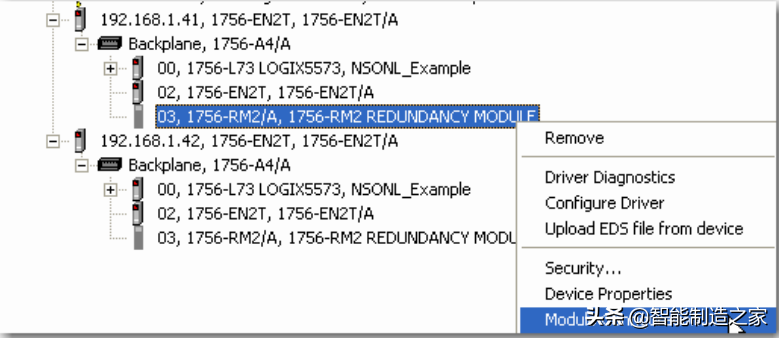

使用USB电缆将处理器和电脑连接，在RSLinxClassic中可以看到机架和机架上的所有模块。

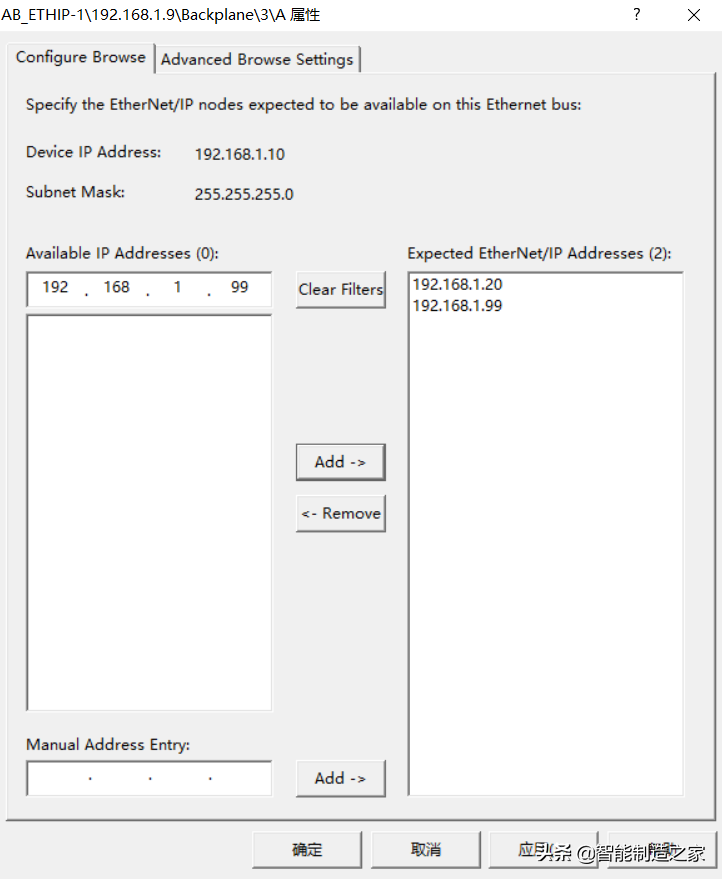

在RSLinxClassic中为以太网模块设置IP地址，改为静态。

也可以使用BootP-DHCP工具直接为以太网模块设置IP地址。

对应的以太网模块的IP地址、子网掩码、网关要一致。

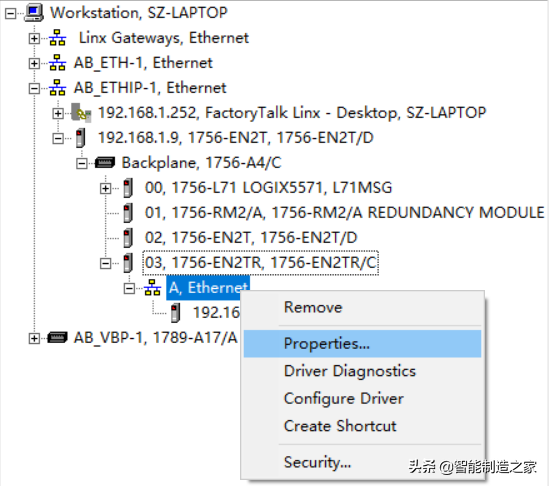

在RSLinxClassic中建立Ethernet/IP驱动，可以通过以太网看到机架和机架上的所有模块。

第四步：固件刷新

使用ControlFlash或ControlFlashPlus工具分别刷新机架中的模块。

需要刷新的版本依据固件包的Releasenotes。

2个机架分别上电刷。

处理器钥匙开关位于REM档。

第五步：网络配置

以太网Ethernet/IP

星型拓扑，以太网模块要连接到交换机。

环型拓扑，设置环网管理者，连接所有DLR环网节点，在RSLinxClassic中查看环网状态。

3.RSLinxClassic里设置以太网路由

控制网ControlNet

总线拓扑，连接同轴电缆、T分支器和终端电阻，ControlNet通讯模块上通道灯应为绿色常亮。

选择主机架上电，从机架随后上电，下载程序到主处理器，处理器在编程模式。

使用RSNetWorxforControlNet软件规划网络。

将主处理器转到运行模式，ControlNet通讯模块OK灯绿色常亮，I/O模块OK灯绿色常亮，从机架同步。

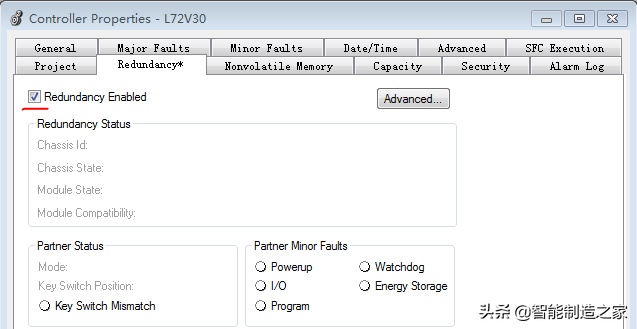

第六步：冗余模块配置

基本使用不需要配置冗余模块。

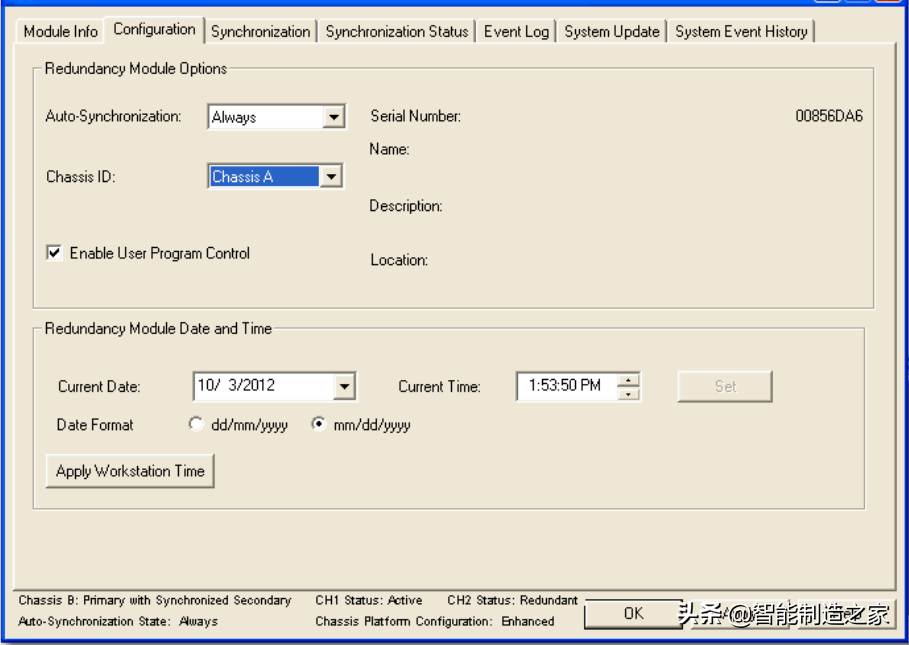

建议使用RMCT设置冗余模块时间。

第六步：冗余模块配置

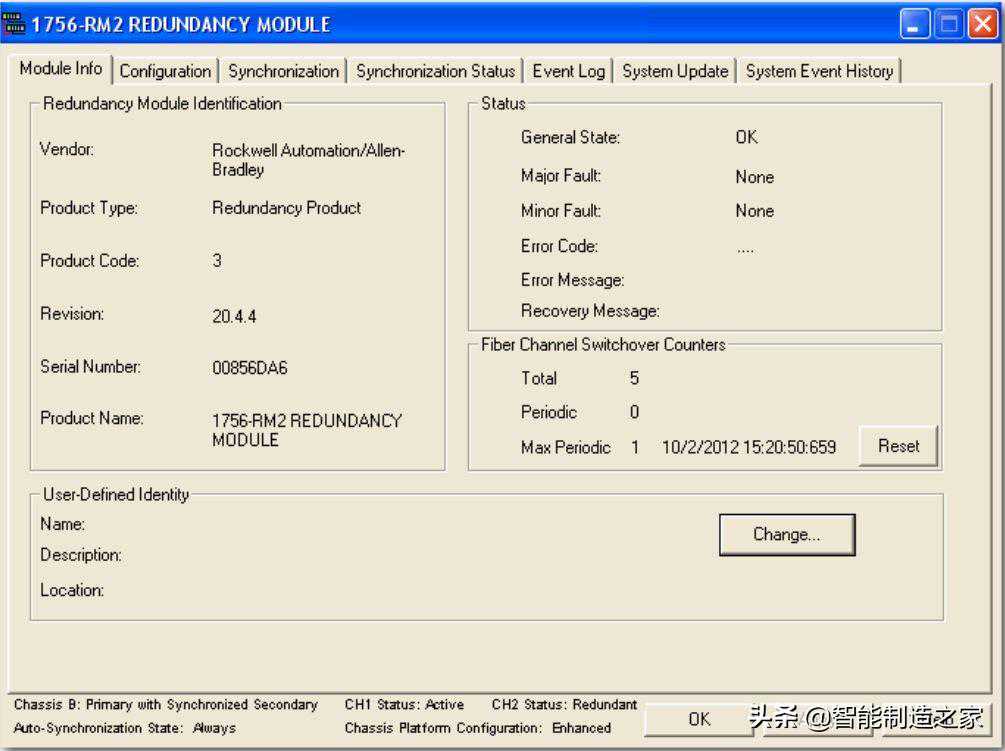

同步成功

主机架：PRIM

从机架：SYNC
