S7-1500支持智能IO设备功能，故可使用S7-1500作为智能IO设备和CP343-1的Profinet通信。本例中将S7-300做为控制器，连接作为智能IO设备的S7-1500CPU实现Profinet通信；下面详细介绍使用方法。

硬件：

CPU6ES7513-1AL01-0AB0，

CPU314C-2ptp，+CP343-1,

软件：

Step7V14

CP343-1的PN接口连接S7-1500的PN接口，这种方式可以分2种情况来操作，具体如下：

CPU314C作为controller，1500作为IOdevice，使用Step7V14在一个项目中操作，详细步骤如下。

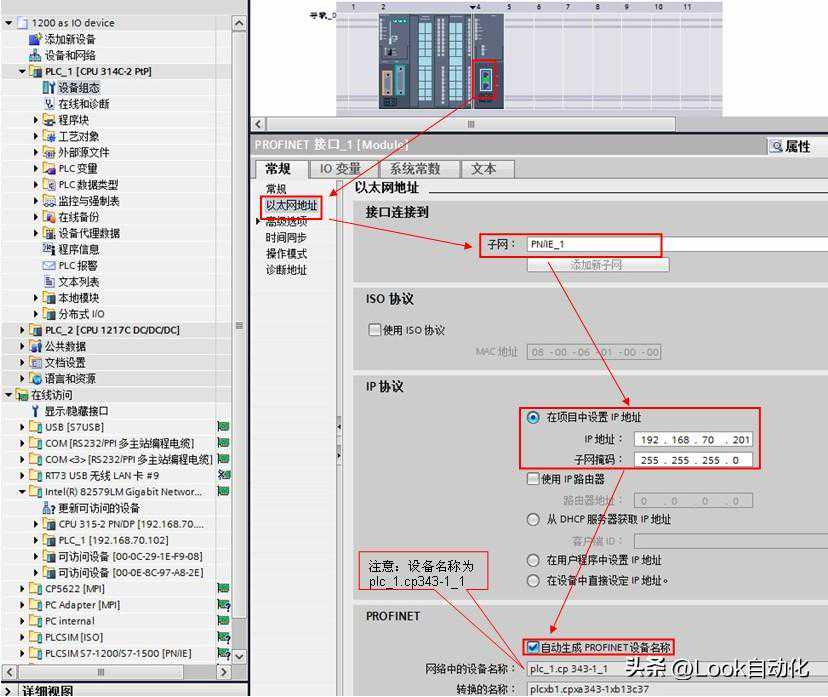

使用STEP7V14创建一个新项目，并通过“添加新设备”组态S7-300站PLC_1，选择CPU314C-2ptp,添加CP343-1，设置IP地址。如图1所示。

图1在新项目中插入S7-300站

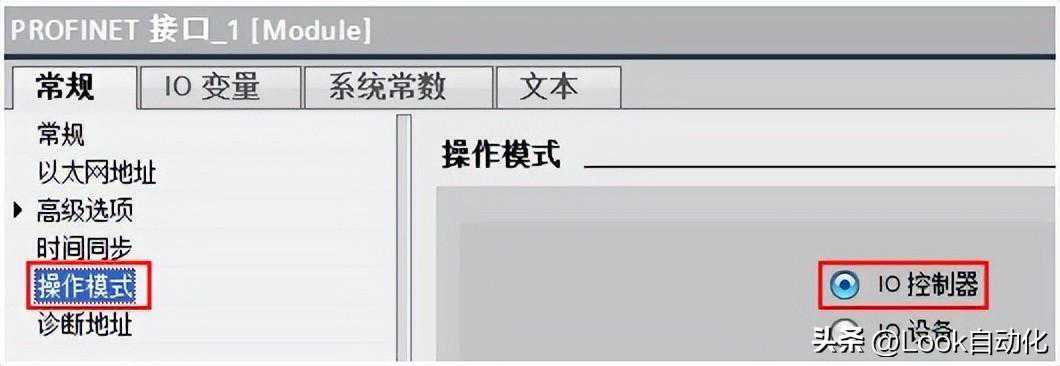

在“操作模式”选项中确认CP343-1的操作模式。如图2所示。

图2选择CP343-1操作模式

使用STEP7V14创建一个新项目，并通过“添加新设备”组态S7-1500站PLC_2，选择CPU1500；设置IP地址，并确认设备名称，本示例中设备名称是plc_2。如图3所示。

图3在新项目中插入S7-1500站

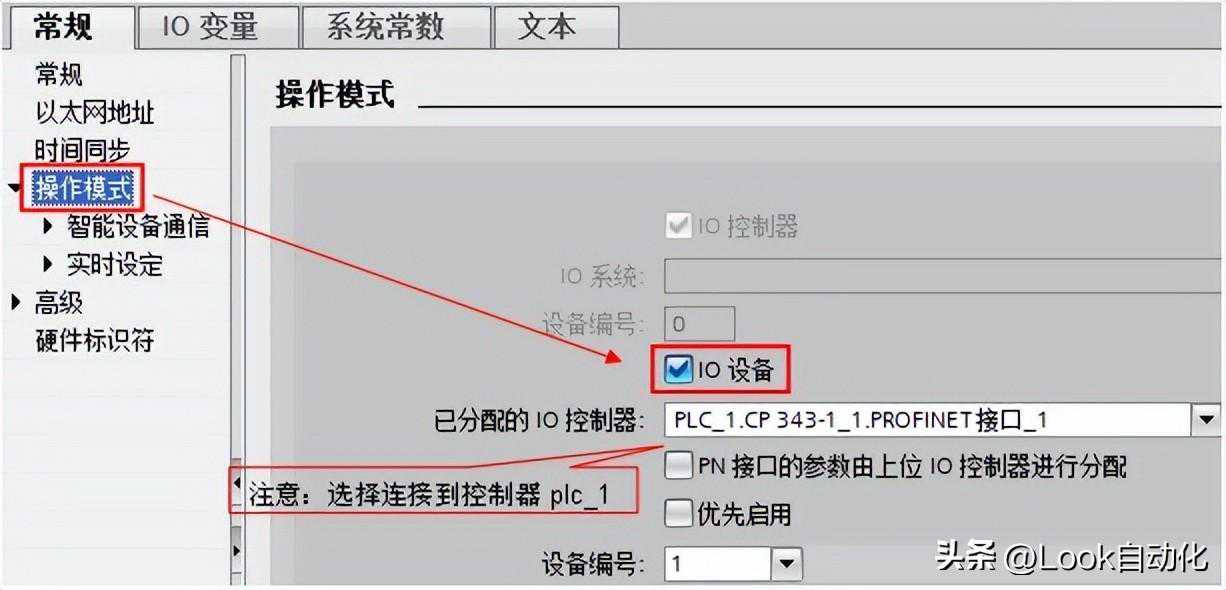

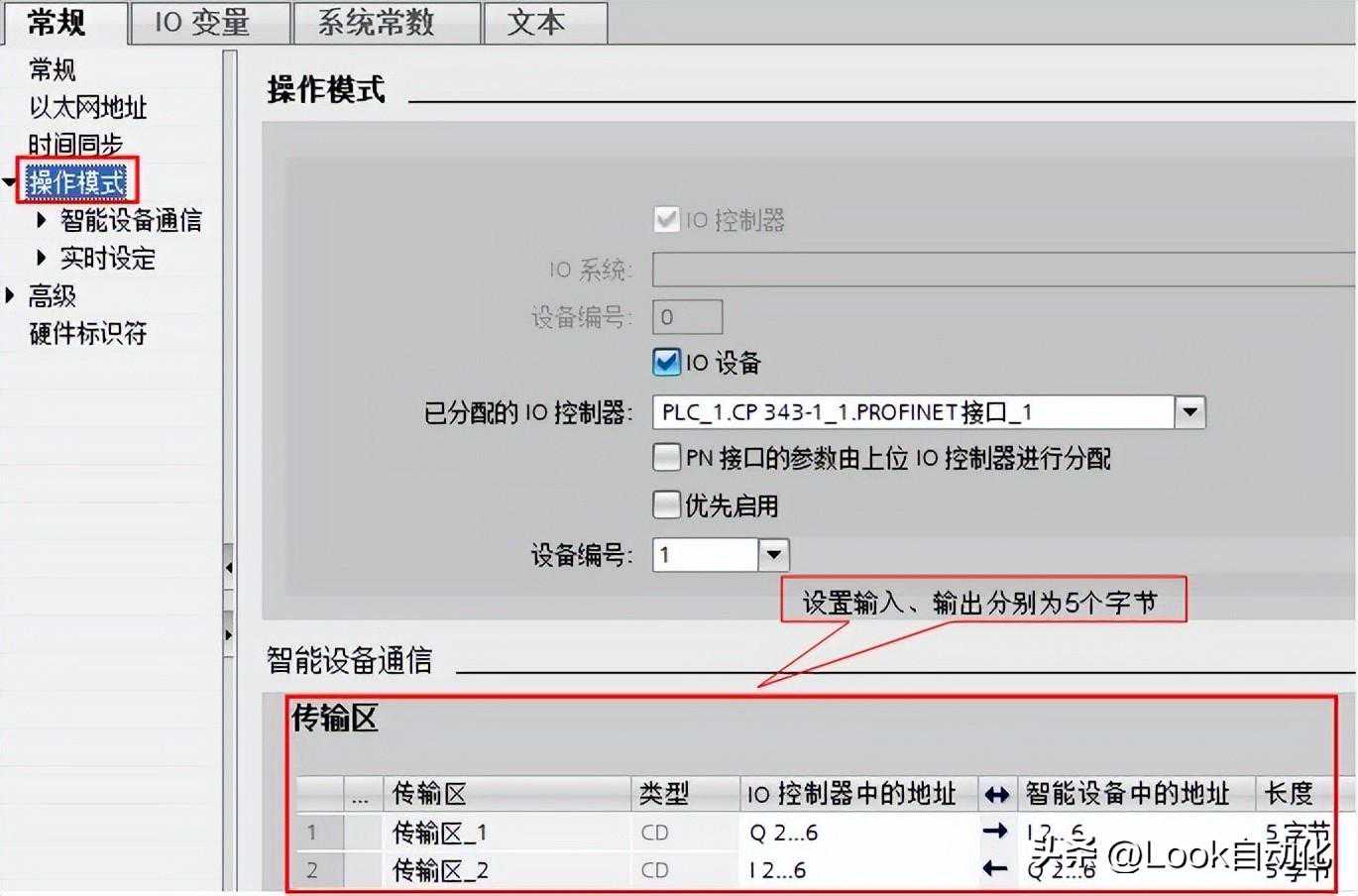

S7-1500作为IO设备，需要将其操作模式设置为IO设备，并将IO设备分配给控制器PLC_1。如图4所示。

图4S7-1500设置为IO设备

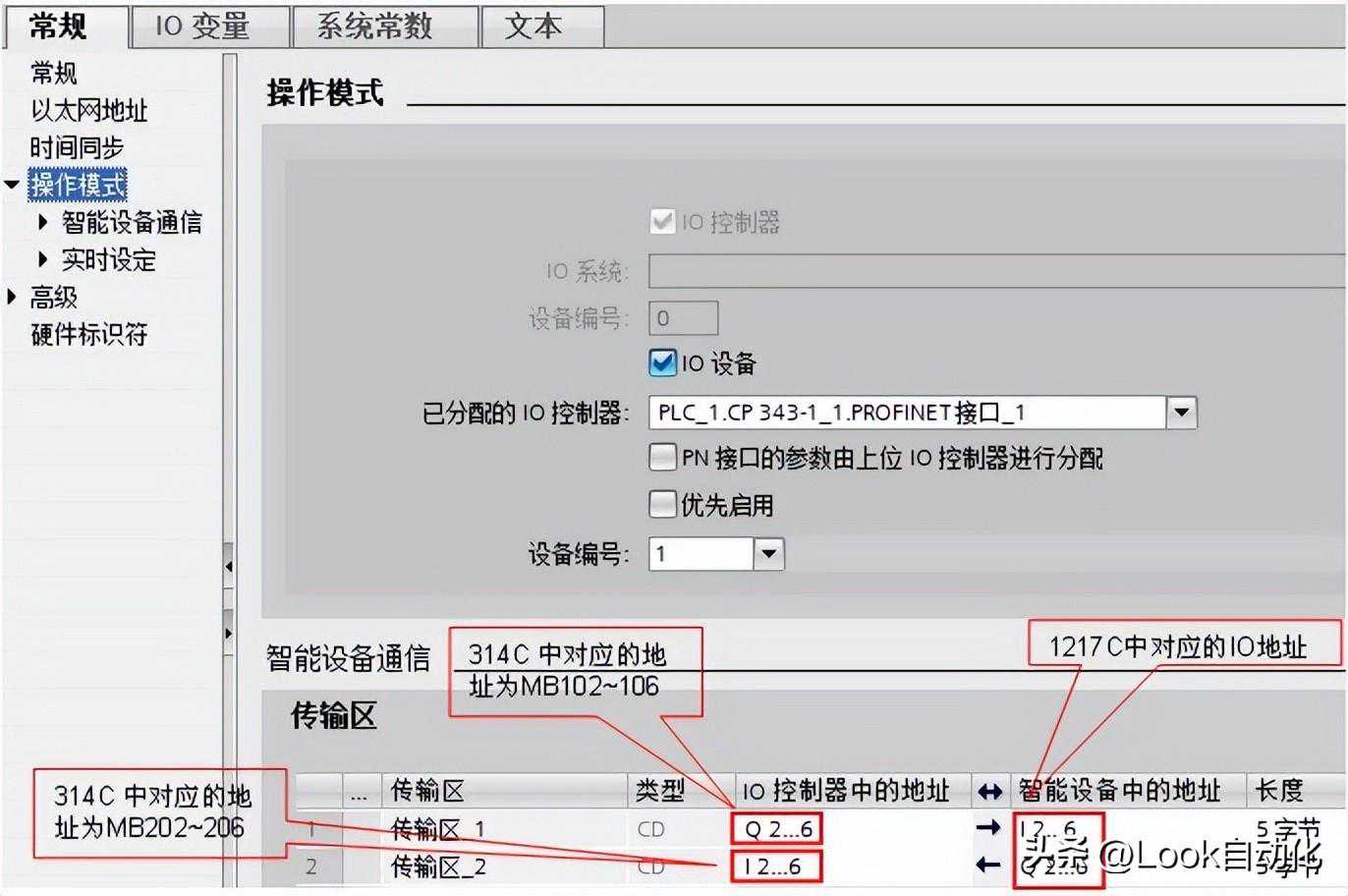

接着，在“智能设备通信”的“传输区”创建IO通信区，控制器的QB2~6共计5个字节传送到IO设备的IB2~6；控制器的IB2~6共计5个字节读取来自IO设备的QB2~6。如图5所示。

图5创建IO通信区

分别将PLC_1站和PLC_2站下载到各自的PLC中。

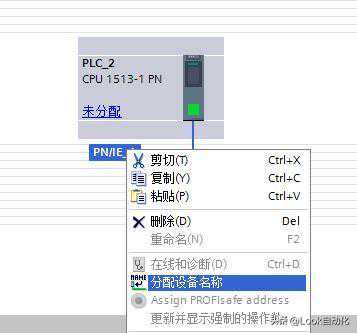

将软件切换到“网络视图”，找到PN/IE总线，查看设备名称是否正确。如图6、7所示。

图6网络视图

图7确认设备名称和IP地址

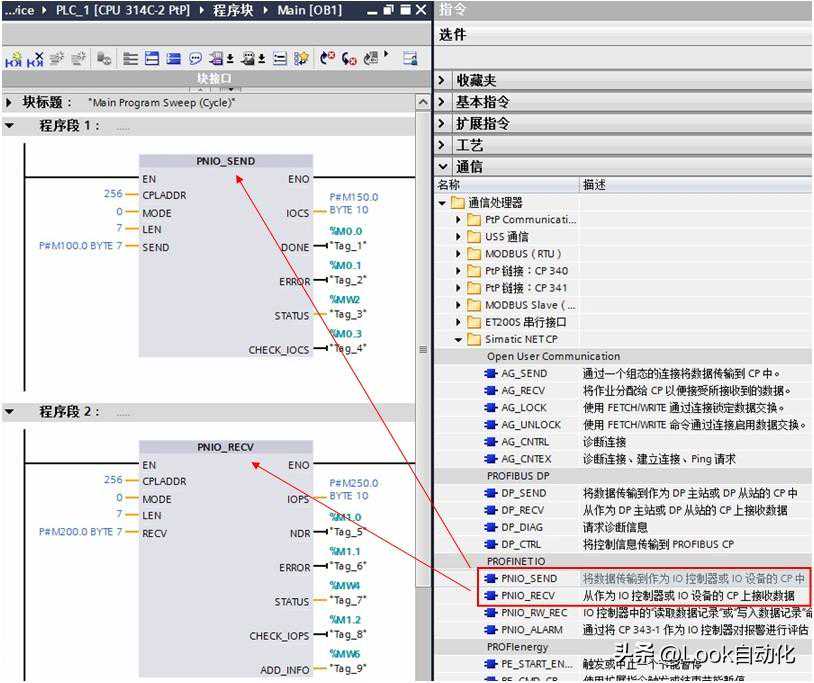

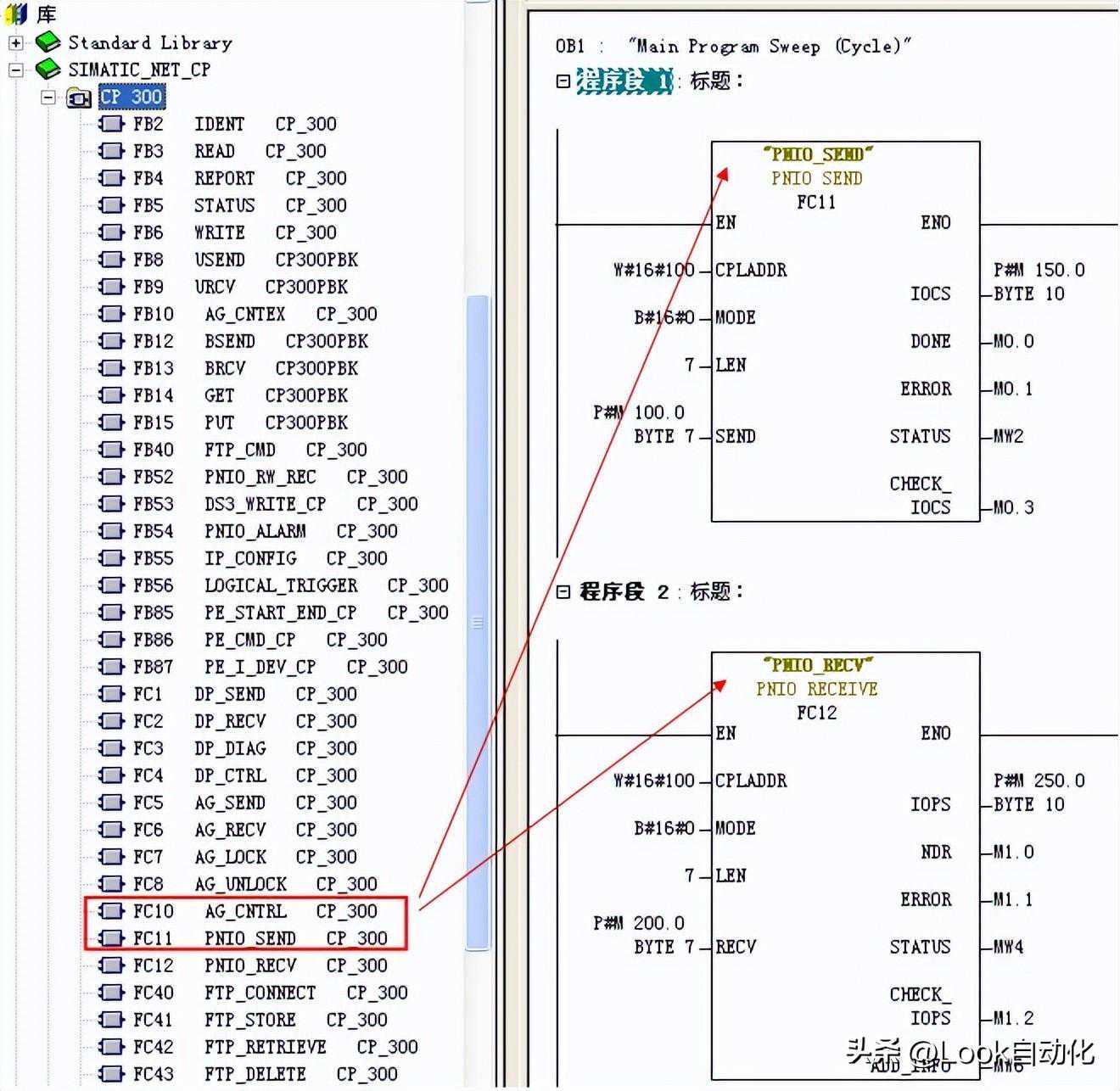

本例中，CP343-1作为IO控制器，需要在OB1中编程调用PNIO_SEND和PNIO_RECV进行数据读写。如图8所示。

图8CPU314C中编程

CALL“PNIO_SEND”

CPLADDR：=256//CP模板起始地址

MODE：=0//工作模式：当CP343-1仅作为IO控制器或IO设备时，设为0；当CP343-1同时作为IO控制器和IO设备时，设为1

LEN：=7//要发送的数据区长度；该长度始终是从数据区地址0开始计算

SEND：=

//每一用户数据字节传送一个状态位。长度信息取决于LEN参数中的长度。

以程序段1为例，共发送7个字节，每个字节需要1个比特位，所以共需要7位，即至少需要1字节。

DONE：=%//为1时，无错误完成该作业

ERROR：=%//为1时，有故障发生

STATUS：=%MW2//状态代码

CHECK_IOCS：=%

//0:所有IOCS均设置为GOOD
//1:至少一个IOCS设置为BAD

CALL“PNIO_RECV”

CPLADDR：=256//CP模板起始地址

MODE：=0//工作模式：当CP343-1仅作为IO控制器或IO设备时，设为0；当CP343-1同时作为IO控制器和IO设备时，设为1

LEN：=7//要接收的数据区长度；该长度始终是从数据区地址0开始计算

RECV：=

//每一用户数据字节传送一个状态位。长度信息取决于LEN参数中的长度。

以程序段2为例，共接收7个字节，每个字节需要1个比特位，所以共需要7位，即至少需要1字节。

NDR：=%//为1时，无错误完成该作业

ERROR：=%//为1时，有故障发生

STATUS：=%MW4//状态代码

CHECK_IOPS：=%

//0:所有IOPS均设置为GOOD
//1:至少一个IOPS设置为BAD

ADD_INFO：=%MW6//附加诊断信息；具体请查看指令帮助信息

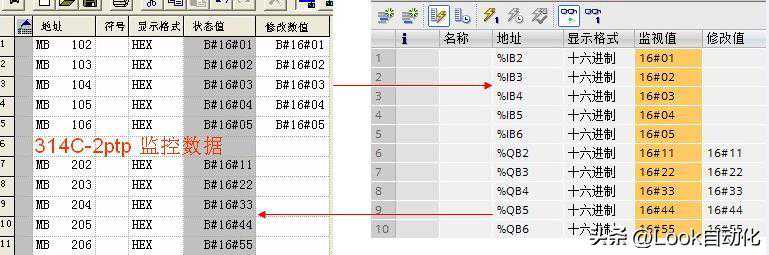

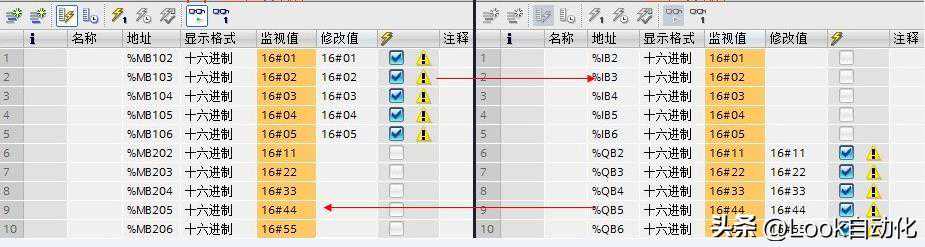

检查无错误后，下载S7-300的程序，分别给两个站点新建监控表，添加通信数据区，监控。如图9所示。

图9通信测试

图10地址对应关系

从图中可以看到，当CP343-1作为控制器时，其传送的地址需从0开始的。地址对应排列关系以逻辑地址大小为序。地址如果出现间隔时，如例子中，没有组态的地址区IB0~2（QB0~1）及其对应的MB100~101(MB200~201)也将被传送。

不在一个项目中的操作，即：CPU314C作为controller使用编程；1500作为IOdevice，使用Step7V14编程，详细步骤如下。

使用STEP7V14创建一个新项目，并通过“添加新设备”组态S7-1500站IO-device，选择1500；设置IP地址，并确认设备名称，本示例中设备名称是io_device。如图11所示。

图11在新项目中插入S7-1500站

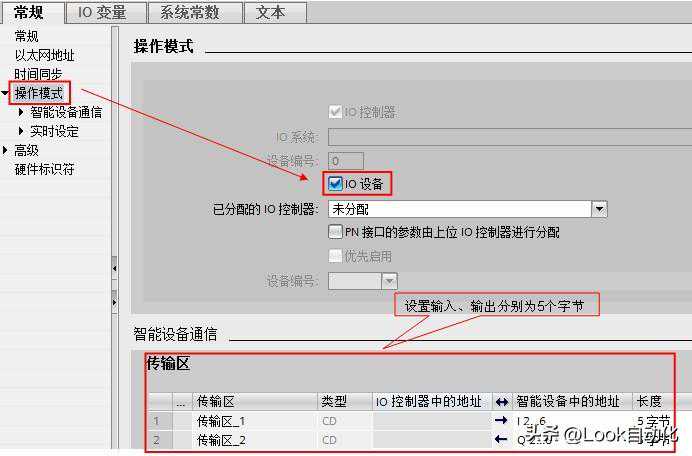

S7-1500作为IO设备，需要将其操作模式设置为IO设备。如图12所示。

图12S7-1500设置为IO设备，并创建IO通信区

接着，在“智能设备通信”的“传输区”创建IO通信区，控制器将传输5个字节到IO设备的IB2~6；IO设备将QB2~6共计5个字节传送给控制器。

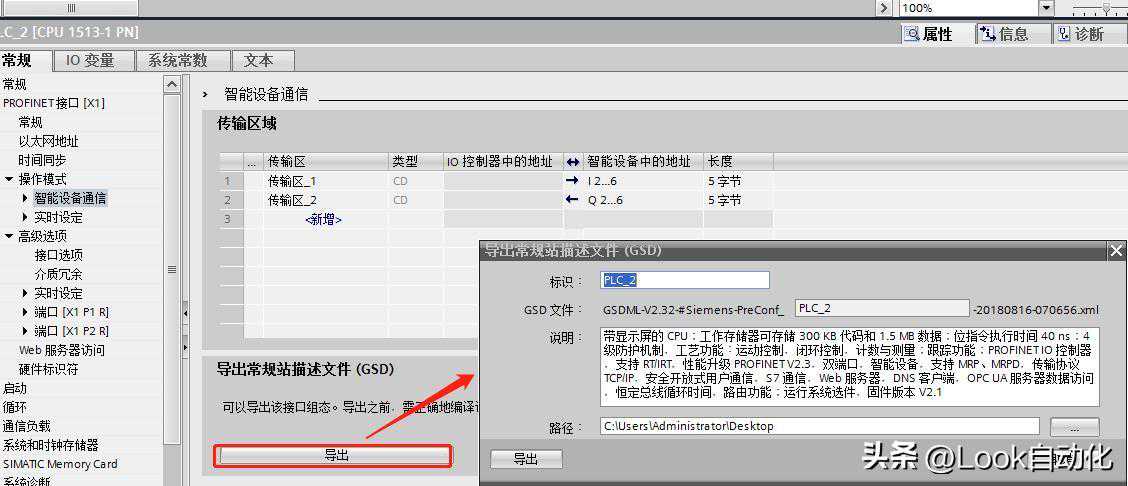

图13导出IO设备的GSD文件

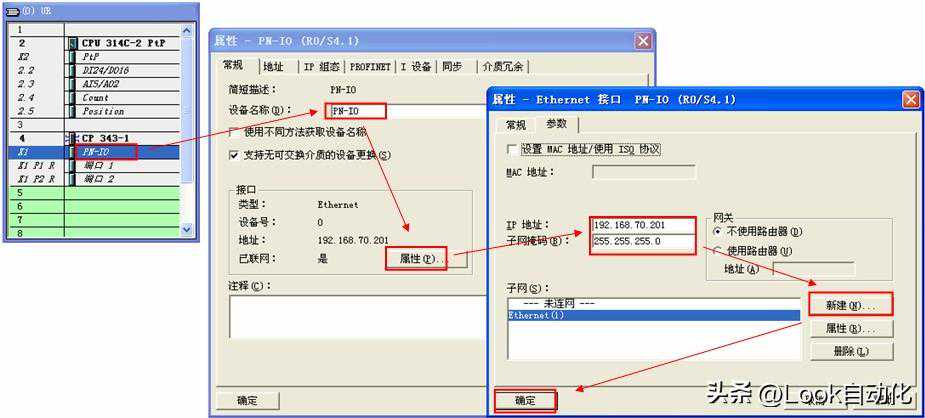

使用创建一个新项目，并组态CPU314C-2ptp,添加CP343-1，设置IP地址，并确认设备名称，本示例中设备名称是PN-IO。如图14所示。

图14在新项目中插入S7-300站

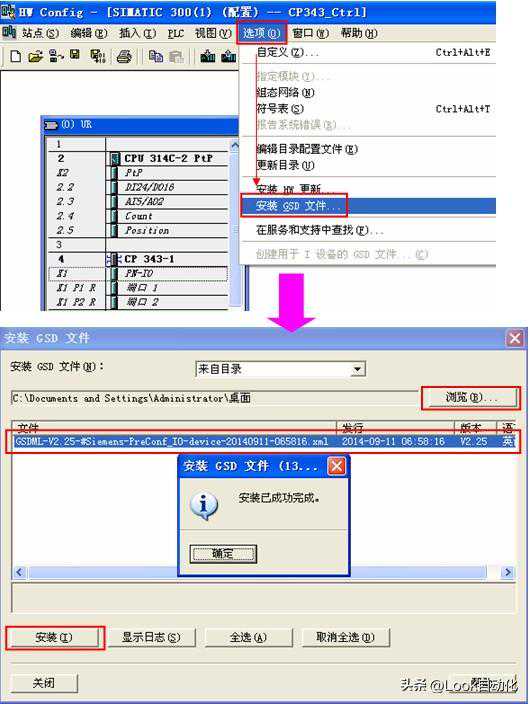

在的硬件组态界面，通过“选项”进入“安装GSD文件”界面，在源路径选择IO-device的GSD文件存放路径。如图15所示。

图15安装IO-device的GSD文件

首先，需要给CP343-1插入ProfinetIO总线，在CP343-1的“PN-IO”上鼠标右键，选择“插入ProfinetIO系统”。如图16所示。

图16插入ProfinetIO系统

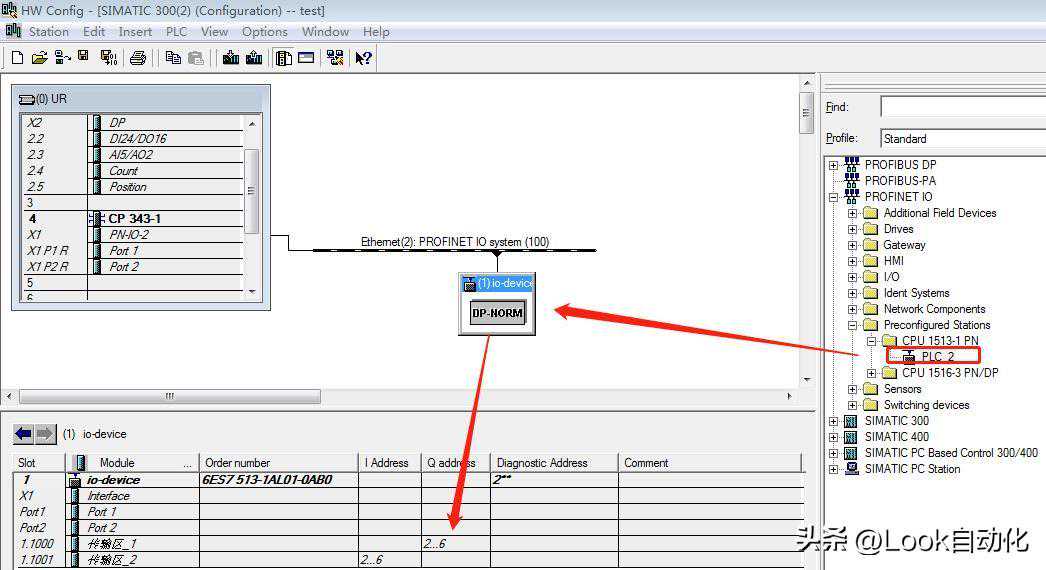

然后，从硬件目录路径：PROFINETIO--PreconfiguredStations--CPU1500--IO-device拖拽到PN总线上。如图17所示。

图17组态IO-device

分别将S7-300站和S7-1500站下载到各自的PLC中。

将STEP7V14软件切换到“网络视图”，找到PN/IE总线，查看设备名称是否正确。如图18、19所示。

图18网络视图

图19确认设备名称和IP地址

本例中，CP343-1作为IO控制器，需要在OB1中编程调用PNIO_SEND和PNIO_RECV进行数据读写。如图20所示。

图20CPU314C中编程

CALL“PNIO_SEND”

CPLADDR：=W100//CP模板起始地址

MODE：=B0//工作模式：当CP343-1仅作为IO控制器或IO设备时，设为0；当CP343-1同时作为IO控制器和IO设备时，设为1

LEN：=7//要发送的数据区长度；该长度始终是从数据区地址0开始计算

SEND：=

//每一用户数据字节传送一个状态位。长度信息取决于LEN参数中的长度。

以程序段1为例，共发送7个字节，每个字节需要1个比特位，所以共需要7位，即至少需要1字节。

DONE：=%//为1时，无错误完成该作业

ERROR：=%//为1时，有故障发生

STATUS：=%MW2//状态代码

CHECK_IOCS：=%

//0:所有IOCS均设置为GOOD
//1:至少一个IOCS设置为BAD

CALL“PNIO_RECV”

CPLADDR：=W100//CP模板起始地址

MODE：=B0//工作模式：当CP343-1仅作为IO控制器或IO设备时，设为0；当CP343-1同时作为IO控制器和IO设备时，设为1

LEN：=7//要接收的数据区长度；该长度始终是从数据区地址0开始计算

RECV：=

//每一用户数据字节传送一个状态位。长度信息取决于LEN参数中的长度。

以程序段2为例，共接收7个字节，每个字节需要1个比特位，所以共需要7位，即至少需要1字节。

NDR：=%//为1时，无错误完成该作业

ERROR：=%//为1时，有故障发生

STATUS：=%MW4//状态代码

CHECK_IOPS：=%

//0:所有IOPS均设置为GOOD
//1:至少一个IOPS设置为BAD

ADD_INFO：=%MW6//附加诊断信息；具体请查看指令帮助信息

检查无错误后，分别给两个站点新建监控表，添加通信数据区，监控。如图21所示。

图21通信测试

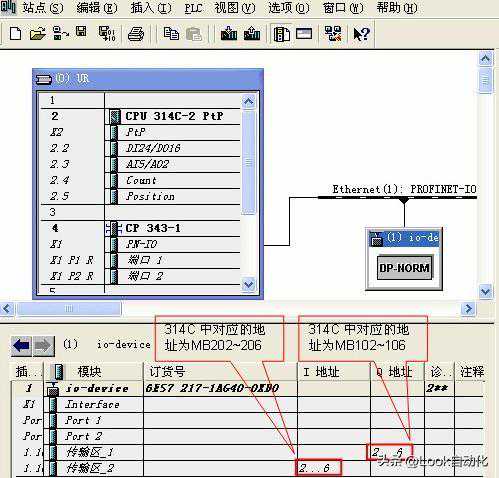

图22地址对应关系

从图中可以看到，当CP343-1作为控制器时，其传送的地址需从0开始的。地址对应排列关系以逻辑地址大小为序。地址如果出现间隔时，如例子中，没有组态的地址区IB0~2（QB0~1）及其对应的MB100~101(MB200~201)也将被传送。
