什么是1756－SYNCH模块？

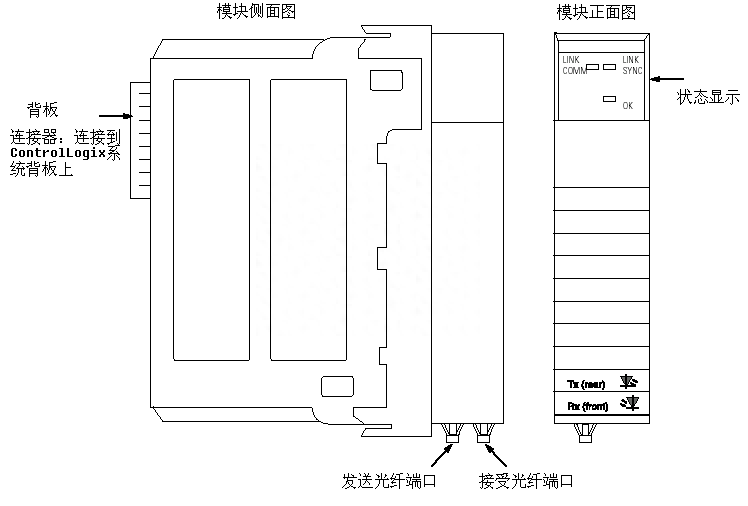

图11756－SYNCH图解
ControlLogix的同步模块1756－SYNCH，通过使用光纤通讯技术，允许执行以下的操作：
时间的同步、分布式的运动控制及并行驱动器的控制。它是基于ControlLogix和PowerFlex700s的实验平台。同步通讯是一个单方向的节点间的数据传送过程。每个设备都是以一个单独的主节点开始的。该模块在框架之间可以传输：
在框架间的远程轴控制中传输生产者轴的数据
在框架驱动控制中传输高速驱动数据
在一般的控制中传输需要以高速和同步的方式传送的数据
1756－SYNCH模块的特性
支持多个同步系统的组态如：星型，链式和环形
可带电插拔
模块故障报告
完全支持RSLogix5000
状态信息的显示
与远程的轴数据安一定的方式周期性的进行通讯
与直接的或缓冲的数据进行通讯
1756－SYNCH模块之间的连接
在ControlLogix框架上ControlLogix同步模块与其他的同步节点式通过光缆进行连接的。光缆的长度及序列号见表1：
序列号
光缆长度
1403－CF001
1m
1403－CF003
3m
1403－CF005
5m
1403－CF010
10m
1403－CF020
20m
1403－CF050
50m
1403－CF100
100m
1403－CF250
250m
注意：当我们以星型来组态安装同步模块时，我们必须使用网络集线器。
1756－SYNCH模块组态
选择一个同步组态模式（星型（图2），链式（图3）和环形（图4））
创建一个新的RSLogix5000工程
在RSLogix5000工程中添加一个同步模块
通过向导来组态同步模块
将RSLogix程序下载到控制器中
安需要通过RSLogix5000改变组态
将新的组态信息经由RSLogix5000发送到同步模块中

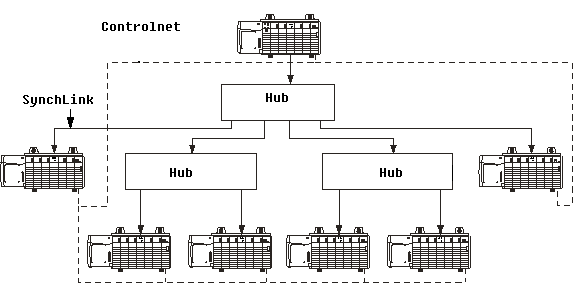

图2星型组态模式

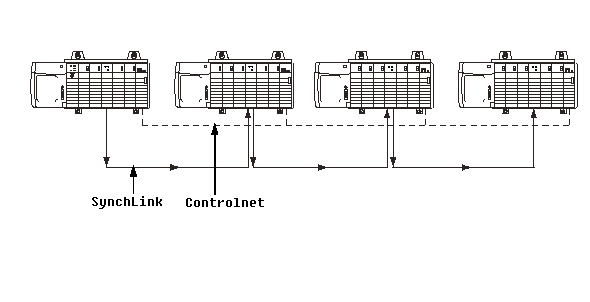

图3链式组态模式

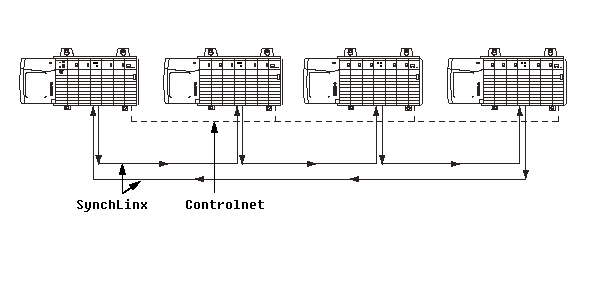

图4环形组态模式
1756－SYNCH模块的状态显示
表21756－SYNC模块的状态显示
LED
显示
描述
解决方案
COMM
常绿
模块组态及运行都正常
COMM
Off
模块没有上电
模块没有组态
模块被组态为同步接受数据但是在最后的扫描后没有接受到数据
模块被组态为同步传输但是没有激活传输器
连接的模块发送和接受通讯的模式不匹配
将模块上电
组态模块
检查光纤连接器和诊断计数器是否出现错误，如存在，更换模块
确保组态完成并已经下载，如果仍有问题，更换模块
在RSLogix5000中，确保相连的模块通讯模式匹配
SYNC
闪绿
模块被配置为：
同步框架背板上一个时间继电器
基于同步特性设置为不需要或忽略
但是没有与上层的设备同步
检查组态并确保系统所有的模块都处于在线状态
SYNC
闪红
模块被组态为主的CST并监测另一个主CST
同步接收到的组态信息与模块的组态信息不匹配
模块被组态为同步主时间并从另一个同步主时间接收到时间信息
检查系统组态并验证只有一个主CST
检查模块和所有上层同步设备的组态
检查系统中所有的模块确保只有一个具有同步主时间
SYNC
Off
模块没有上电
模块没有组态为主时间或时间延迟
模块组态为框架背板到同步的时间延迟但是没有与背板上的同步主CST同步
模块被组态为：
同步到背板框架的时间延迟
基于同步特性设置为Required
模块上电
组态模块为正常的功能
在背板上建立一个主CST
检查组态确保所有的模块都处于在线状态
OK
常绿
模块正常的执行
OK
闪绿
模块上电准备运行但是没有接收到组态信息
组态模块
OK
常红
模块存在一个不可屏蔽的错误
更换模块
OK
闪红
在处理中有快速升级
等待升级完成，需要新的代码
OK
Off
模块没有上电
如果需要，将模块上电
