本文讲解一个实际的通信案例，S7-200组态为服务器端进行S7通讯，S7-300和S7-400将主动建立与S7-200的S7连接，S7-200将被动响应建立好的S7连接：
本例中,S7-200，S7-300和S7-400各自用一个CPU和一个通讯模板，其中CP243-1组态的第三、四个连接分别为服务器连接，与S7-300、S7-400进行S7通讯。具体操作步骤如下：

项目硬件组态和定义通信数据区

组态S7-200为服务器

组态S7-300/400为客户端进行S7通讯

STEP7编写PUT/GET程序

本例中使用的硬件配置如下:

网络组态概览图如下：

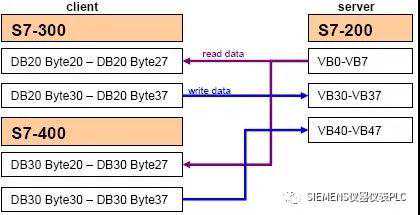

在本例中,S7-200,S7-300和S7-400的下列区域定义为发送和接收缓冲区：

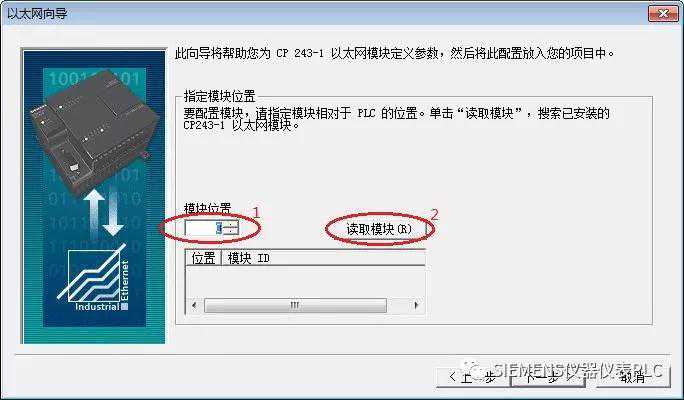

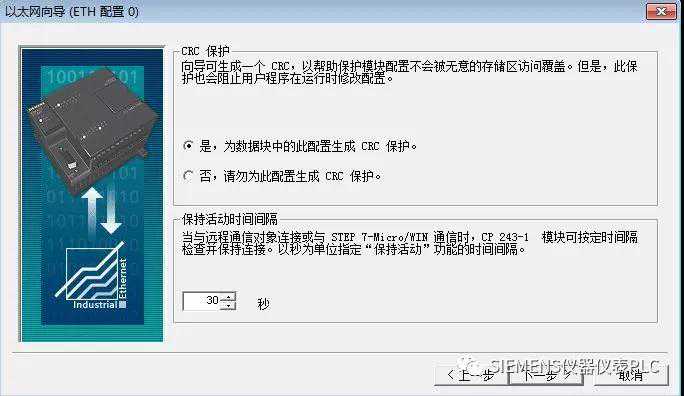

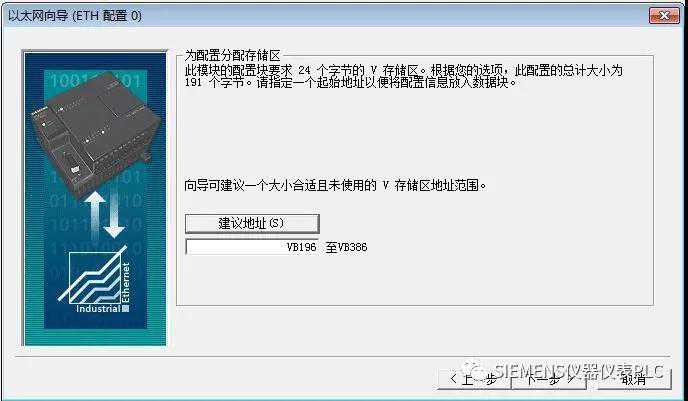

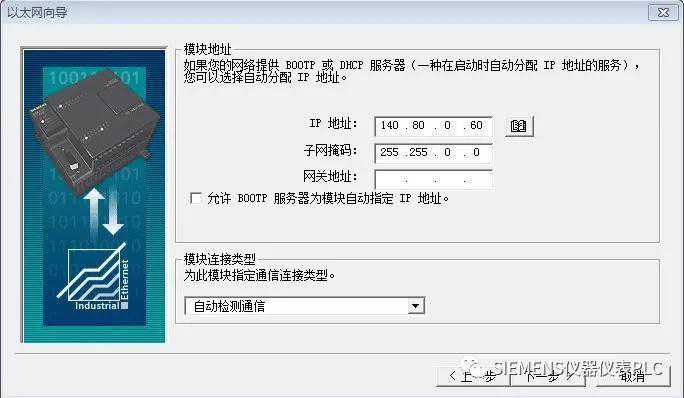

通过以太网向导将以太网模块CP243-1配置为服务器，使用STEP7Micro/WIN中的向导进行通信的配置即可。在命令菜单中选择工具--以太网向导。

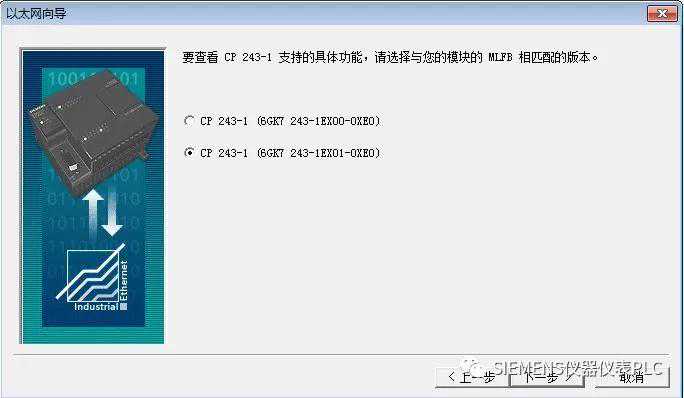

选择模块相匹配的MLFB版本，如下图所示：

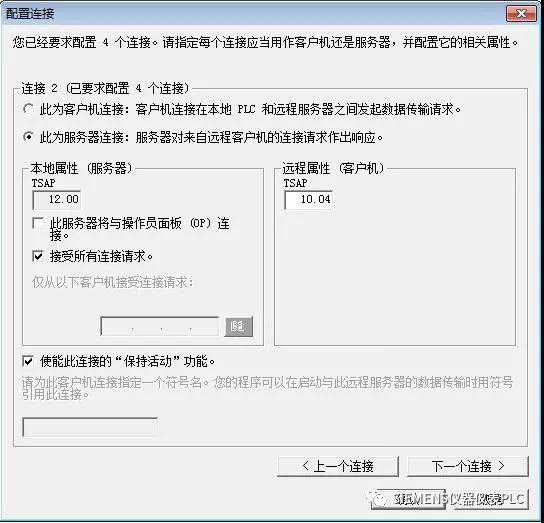

组态一个到S7-300的服务器连接：
本例中第三个S7连接将(S7-200)组态为服务器连接，带CP343-1的S7-300站将作为客户端用于服务器连接。S7-200和S7-300的S7连接通过TSAP来定义。
注意：分别组态S7-200和S7-300时，本地和远程的TSAP号是必须完全对应的。通常本地TSAP是默认的，所以在组态此步骤时，需要两边确认一下。

组态一个到S7-400的服务器连接：
组态步骤同上，注意远程TSAP的确定，需要与STEP7软件中网络组态里的属性设置保持一致。

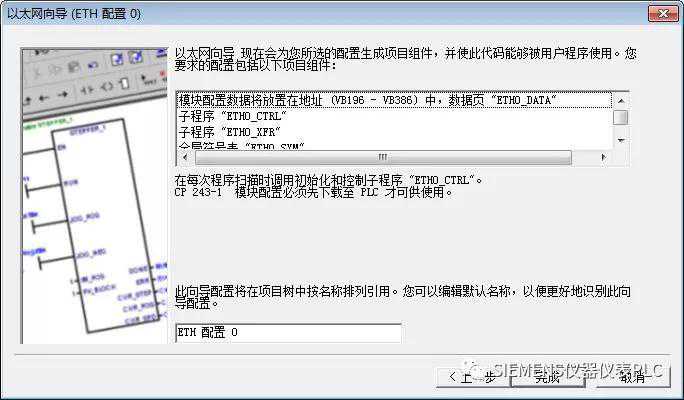

之后功能块ETHx_CTRL和ETHx_XFR将被创建，必须在STEP7-MicroWIN的主循环块MAIN(OB1)中调用这些功能块。
功能块ETHx_CTRL用于建立通讯。编写图中的通讯程序，保存组态并下载到S7-200CPU上。

注意：功能块ETHx_XFR仅在用于客户端进行数据传送时才被调用。

S7连接组态
本例中使用S7-300作为样例建立S7连接，对于S7-400的组态步骤是一样的。

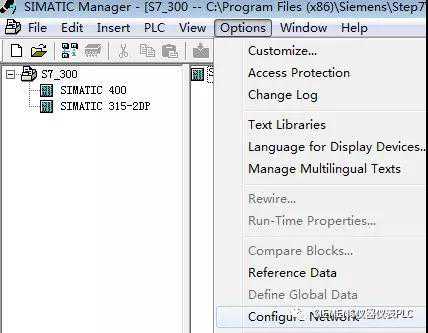

在STEP7中打开S7-300项目文件，通过Options--ConfigureNetwork或者是相对应的图标打开NetPro对话框。

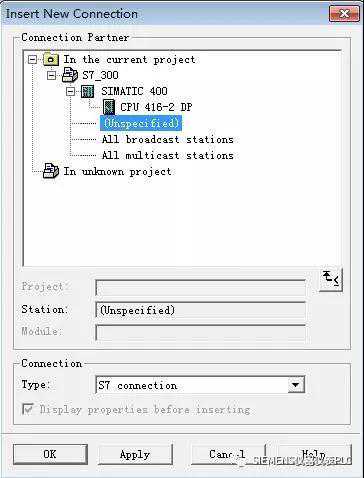

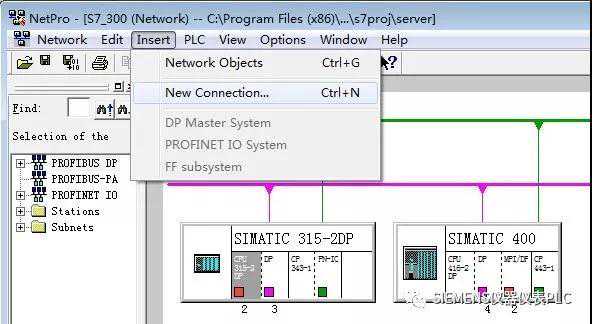

在NetPro中选中S7-300站的CPU并通过菜单命令，Insert--NewConnection添加一个新连接。

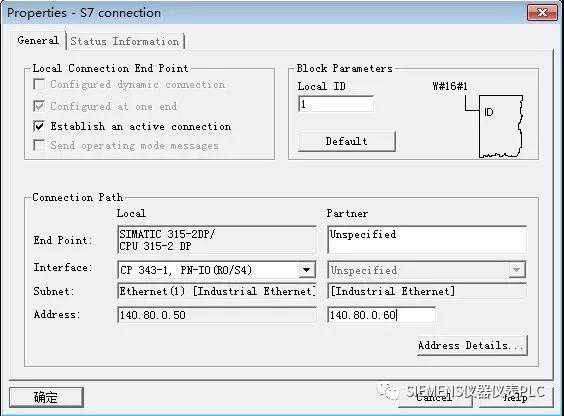

在“AddressDetails”对话框中，本地的TSAP通常选用默认，输入通信伙伴的TSAP，本例中S7-200的TSAP为12.00。
注意：分别组态S7-200和S7-300时，本地和远程的TSAP号是必须完全对应的。通常本地TSAP是默认的，所以在组态此步骤时，需要两边确认一下。

在NetPro中选中S7-300站，保存及编译后下载到S7-300中，此处注意需要下载网络组态。

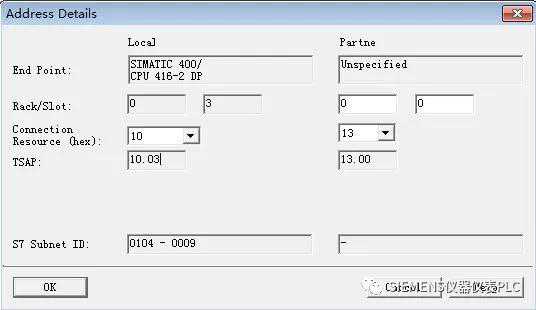

对于S7-400的组态步骤一样，需要对应本地TSAP及伙伴S7-200的TSAP(例子中为13.00)。

接下来，在S7程序中调用功能块，进行编程。

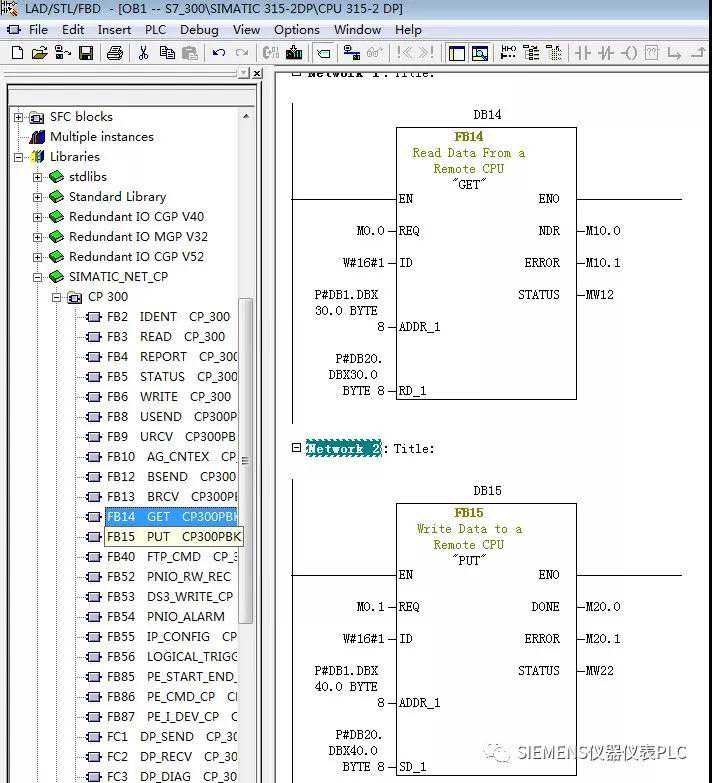

需要在S7-300程序中，调用功能块FB14“GET”和FB15“PUT”。可以在StandardLibrary--CommunicationBlocks--Blocks下找到这些功能块。
注意：
1.ID：为Netpro里组态S7连接属性窗口中的Blockparamters-LocalID。
2.ADDR_1为伙伴PLC的数据区域，由于通信伙伴是S7-200的V区，V区与S7-300的DB1地址相对应。
3.RD_1为本地PLC的数据接收区；SD_1为本地PLC的数据发送区。

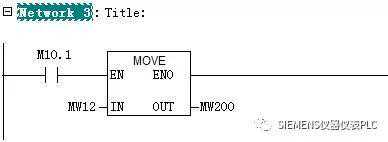

如果通信无法建立，请查看“PUT”和“GET”指令的错误代码，STATUS仅在一个周期内有效，需要在ERROR=1时捕捉错误状态。如下图所示：

对于FB14“GET”和FB15“PUT”的输入参数'ID"，也可通过鼠标右击功能块ID引脚，可以自动插入本地ID连接。如下图所示：

如果使用S7-400必须调用功能块SFB14“GET”和SFB15“PUT”。可以在StandardLibrary--SystemFunctionBlocks--Blocks找到这些功能块.

S7-300中调用功能块FB14“GET”和FB15“PUT”的例子程序
可以通过以下ID号找到S7-300中调用功能块FB14“GET”和FB15“PUT”的例子程序:18610307。
S7-400中调用功能块SFB14“GET”和SFB15“PUT”的例子程序
可以通过以下ID号找到S7-400中调用功能块SFB14“GET”和SFB15“PUT”的例子程序::1819293。
