一、概述
1、FC的中文名称叫“功能”、FB的中文名称叫“功能块”（在博途中分别叫“函数”和“函数块”）
2、FC、FB相当于200和200Smart中的子程序，写子程序的目的是方便多次调用
3、FB比FC功能更强大，FB中有STAT静态变量，而FC中没有STAT静态变量
二、新建FC并调用、仿真

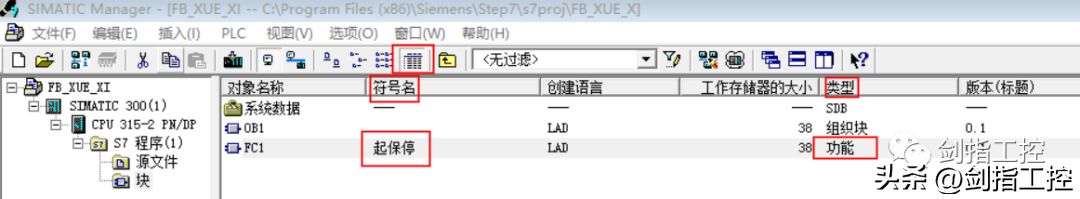

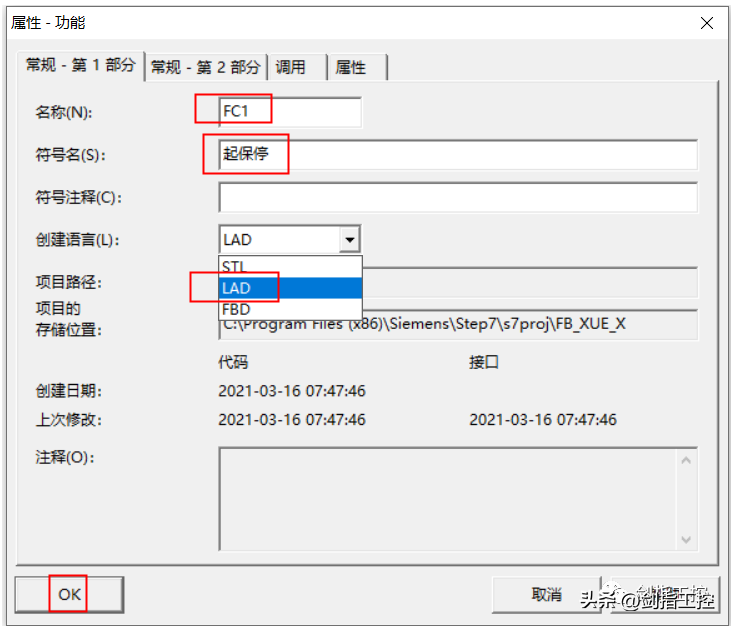

1、新建FC：空白处右击-“插入新对象”-“功能”-进入后填写相关内容后-“OK”
2、“名称(N):”仅支持以“FC+数字”的形式填写，不支持别的符号包括中文

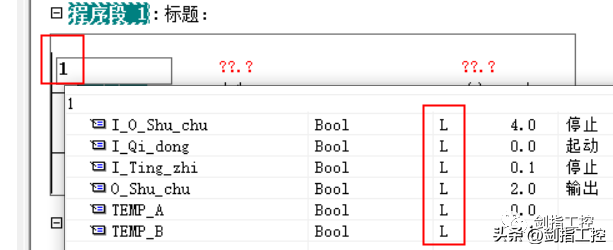

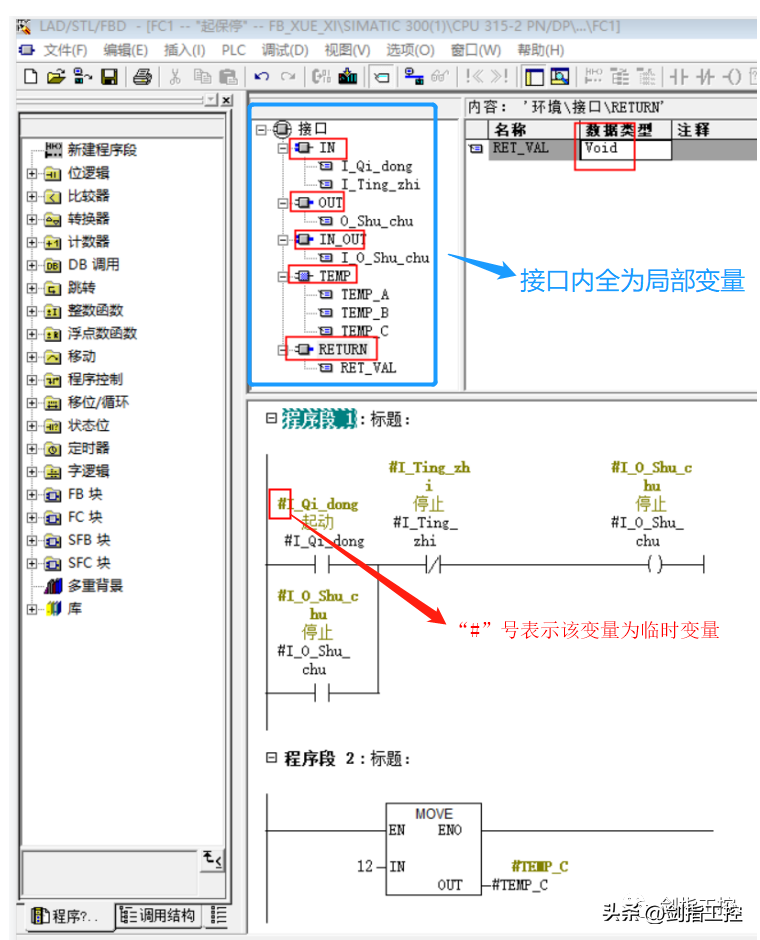

4、双击新建的FC进入后，在“接口”中建立各类型局部变量（是临时变量），以起保停电路为例，建立好后，在“？？”处输入任意字符，出现各类型临时变量以供选择。L是临时变量存储区，临时变量以前面加“”表示，完成FB子程序并保存，如下图所示：
局部变量有：L、TEMP（临时变量）和STAT（静态变量）；
全局变量有：I、Q、M、V、T（定时器）、C（计数器）
写FC与FB时，尽可能用局部变量

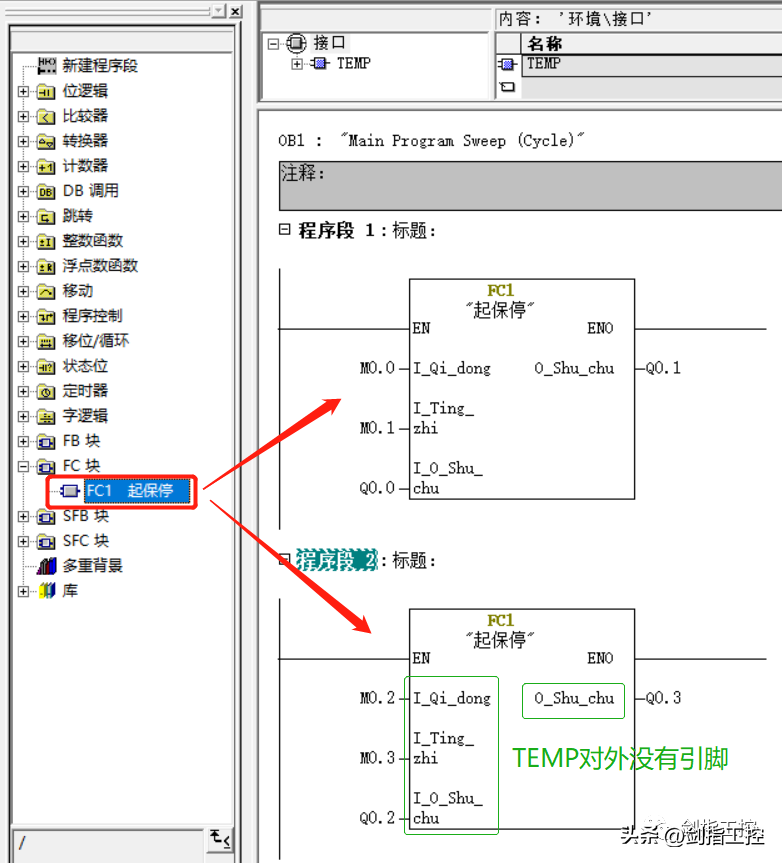

5、打开OB1对FB1调用，展开“FB块”-拖动“FB1起保停电路”到OB1的程序段中
FB中有背景数据块DB，只用在“???”中输入DB+数值，会自动生成该FB块的背景数据DB
6、打开背景数据块DB1，里面的内容是自动生成的

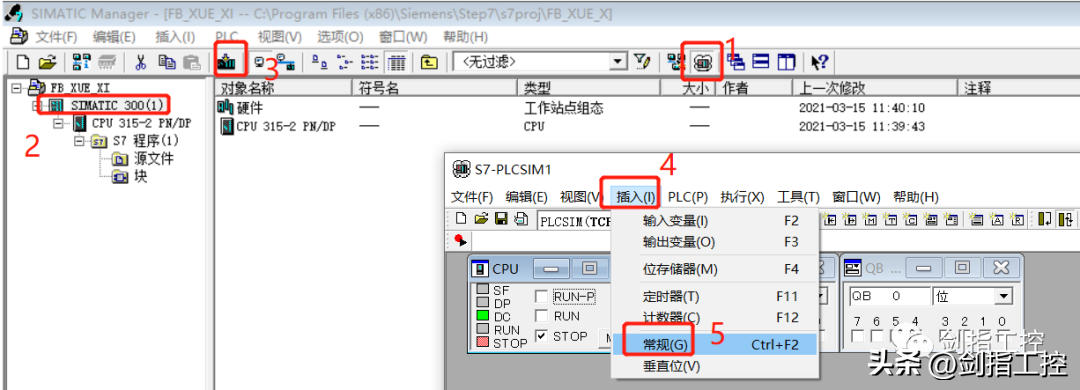

7、保存后打开“仿真”，将站点下载到仿真器中-“插入”-“常规”，分别输入MB0与QB0

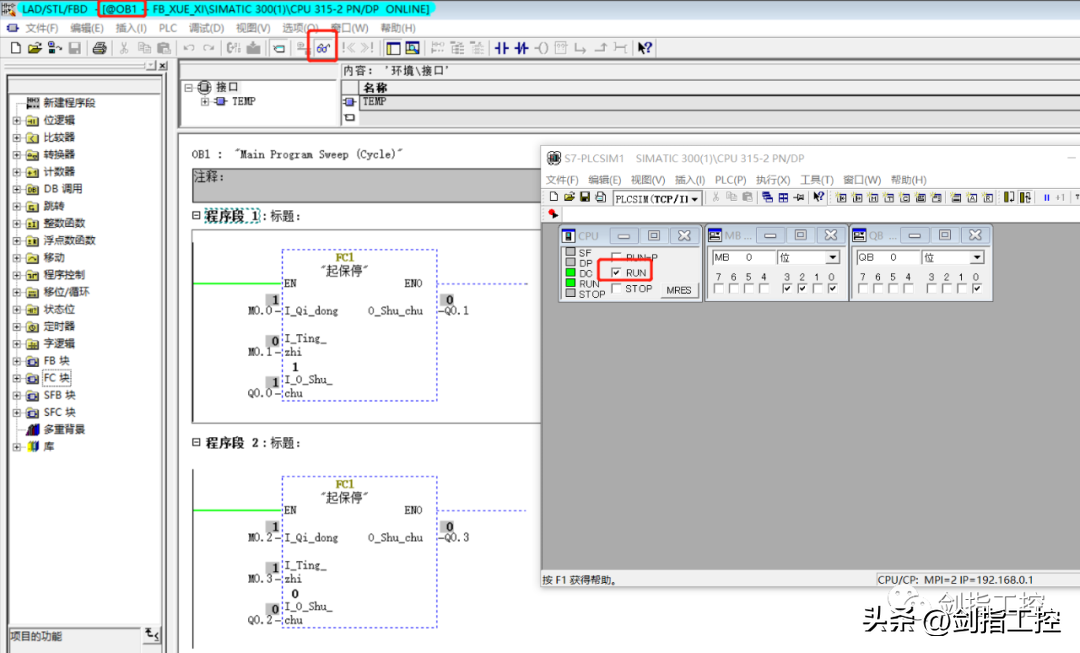

8、打开OB1，进行仿真，从而用FB实现子程序的编写和重复调用
