我之前的文章《深入理解OPC技术|北岛夜话》对OPC技术有过介绍，目前最新的OPC技术称为"OPCUA"。UA是英文"UnifiedArchitecture"的缩写，中文翻译为"统一架构"。OPC统一架构定义了一套统一的数据和服务模型，使数据组织更为灵活，可以实现数据读写、历史数据存取、控制命令及报警与触发事件等。在实际应用中，OPCUA一般包括两种角色：OPCUA服务器和OPCUA客户端。
①OPCUA服务器是数据的提供方。它实体上可以是西门子的PLC、三菱的、AB的或者其它厂家的控制器，但它隐藏了其内部的细节，而提供统一的OPCUA数据接口，用户可以通过该接口，按照OPCUA的架构对数据进行读写，而不需要考虑其背后是西门子的还是三菱的PLC；
②OPCUA客户端是数据的获取方，它通过标准的OPCUA接口，去读写OPCUA服务器的数据；
西门子S7-1500系列PLC集成了OPCUA功能，开始也支持OPCUA功能，接下来我们以CPU1515-2PN为例，介绍下如何开启并使用OPCUA服务器功能。本文包括如下三个主题：
激活OPCUA服务器功能；
设置OPCUA的选项；
OPCUA服务器证书和安全策略；
1、激活OPCUA服务器功能

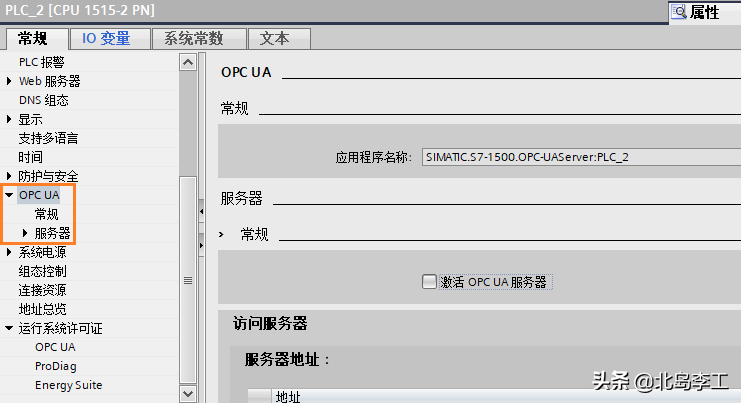

在博途环境下，双击项目树【设备组态】进入硬件组态界面。然后单击【设备视图】，选中CPU1515-2PN，在属性中找到OPCUA选项，如下图所示：
默认情况下，OPCUA服务器是不开启的。如果需要开启，要勾选上图中"激活OPCUA服务器"选项。

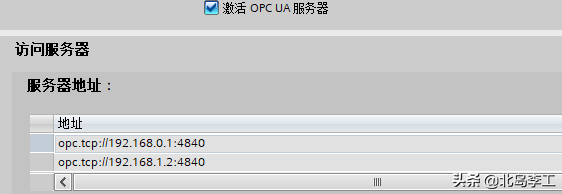

激活OPCUA服务器后，在服务器地址中会列出当前OPCUA服务器的地址。使用OPCUA客户端访问该服务器时需要填写该地址，默认情况下是CPU的IP地址加上4840端口号，比如下图是我的CPU1515-2PN激活OPCUA服务器功能后的地址：
2、设置OPCUA的选项

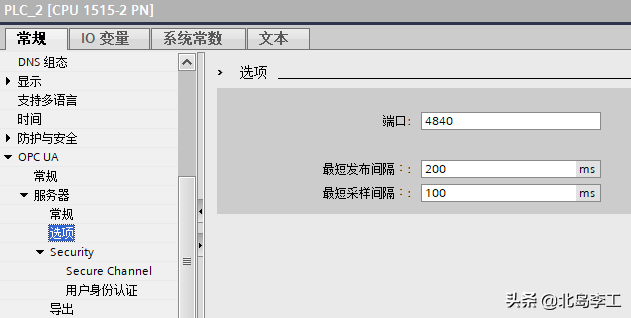

在【OPCUA】-【选项】中，用户可以修改OPCUA服务器的默认端口号、最短发布间隔和最短采样间隔，如下图所示：
①端口：OPCUA服务器的默认端口号为4840，用户可以根据需要使用1024~49151之间的所有端口，只要不与其它程序的端口冲突即可；
②最短发布间隔：是指OPCUA服务器向客户端发送新值的时间间隔。如果客户端要求的更新时间间隔大于最短发布间隔，则以客户端的时间间隔发送新值；如果客户端的更新间隔小于服务器的最短发布间隔，则按照服务器的最短发布间隔时间发布新值；
③最短采样间隔：是指OPCUA服务器对CPU变量进行采样的最短时间间隔；
如果最短采样间隔的时间小于最短发布间隔的时间，则CPU在发布间隔时间内进行多次采样，并将采集的数据值存放在内部队列中。等到发布时间后，一起发送给客户端；
3、OPCUA服务器证书和安全策略

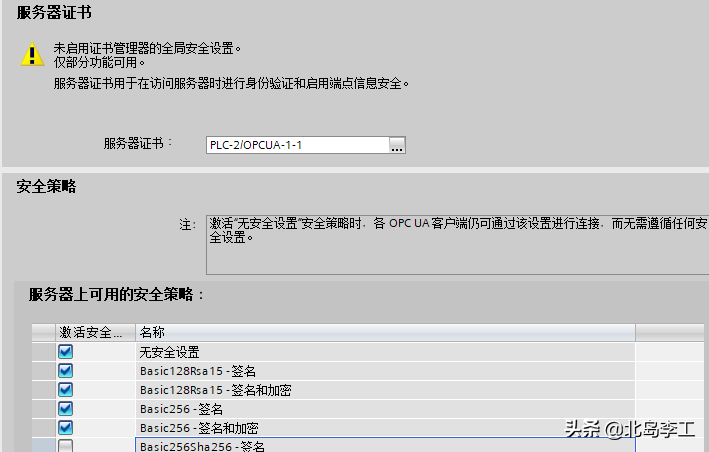

服务器证书用于访问服务器的身份验证，S7-1500可以通过【自签署】或【证书颁发机构签署】的方式获取证书。另外，用户可以根据实际情况激活服务器的安全策略，即各种不同的签名和加密方式，如下图所示：
最后，在【运行系统许可证】中，还要为OPCUA分配相应的许可证。这里我们选择【SIMATICOPCUAS7-1500large】，如下图所示：
设置完成后，将硬件组态编译并下载到CPU中，就可以使用OPCUA的服务器功能了。关于S7-1500的OPCUA服务器功能就先介绍到这里，下一篇文章介绍如何通过OPCUA客户端软件——UaExpert来访问该OPCUA服务器。
