西门子smart700iev3触摸屏

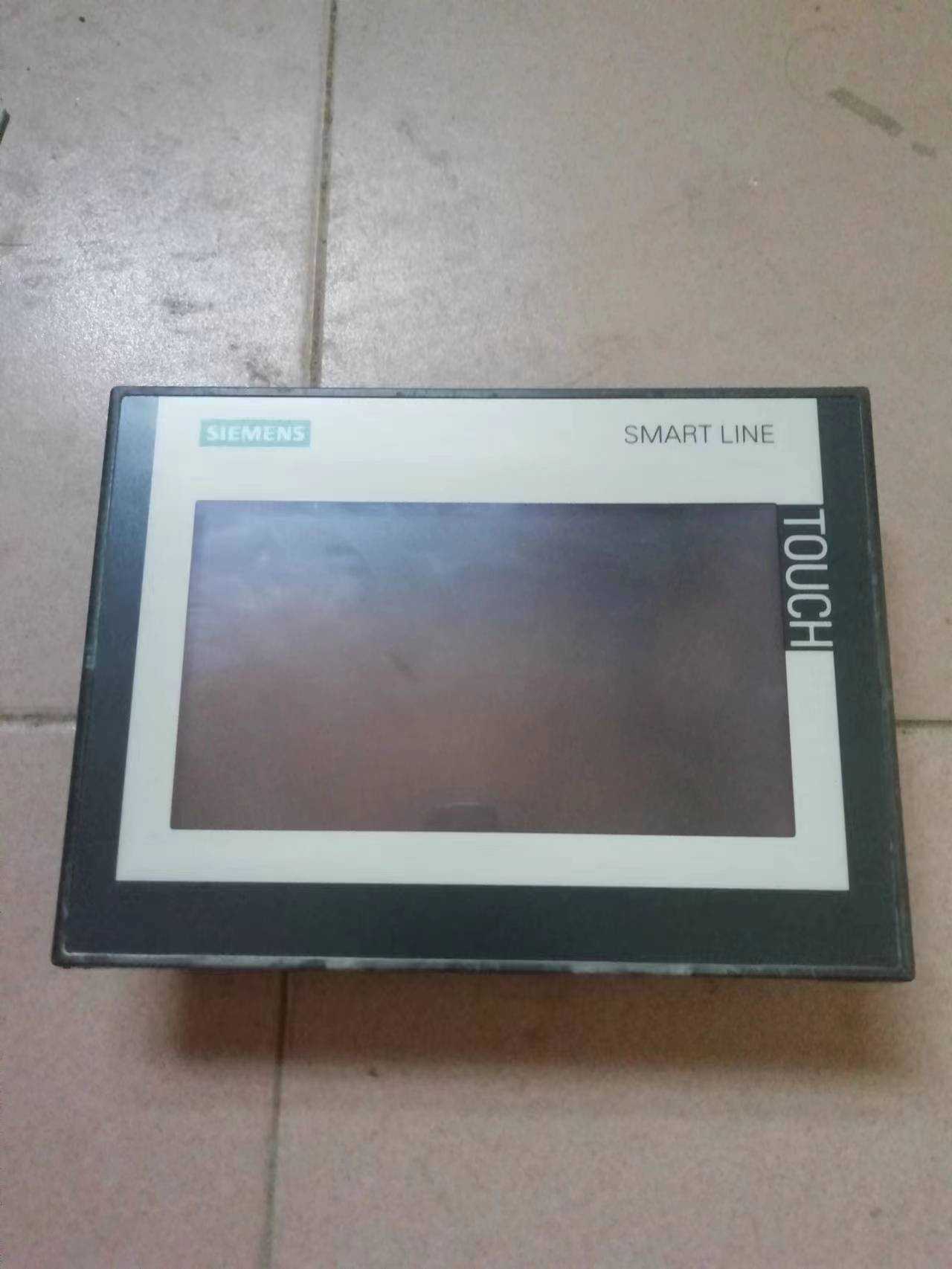

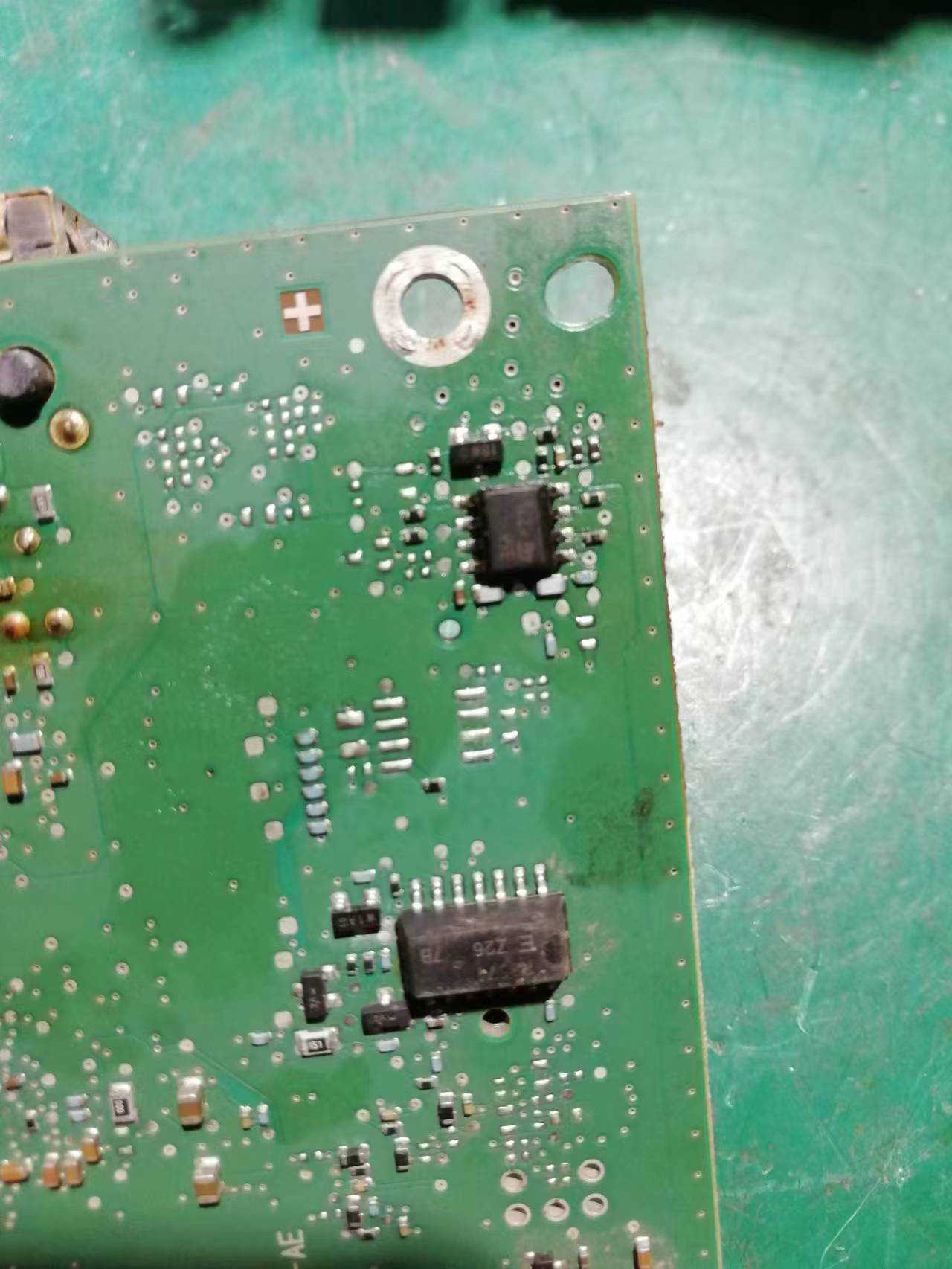

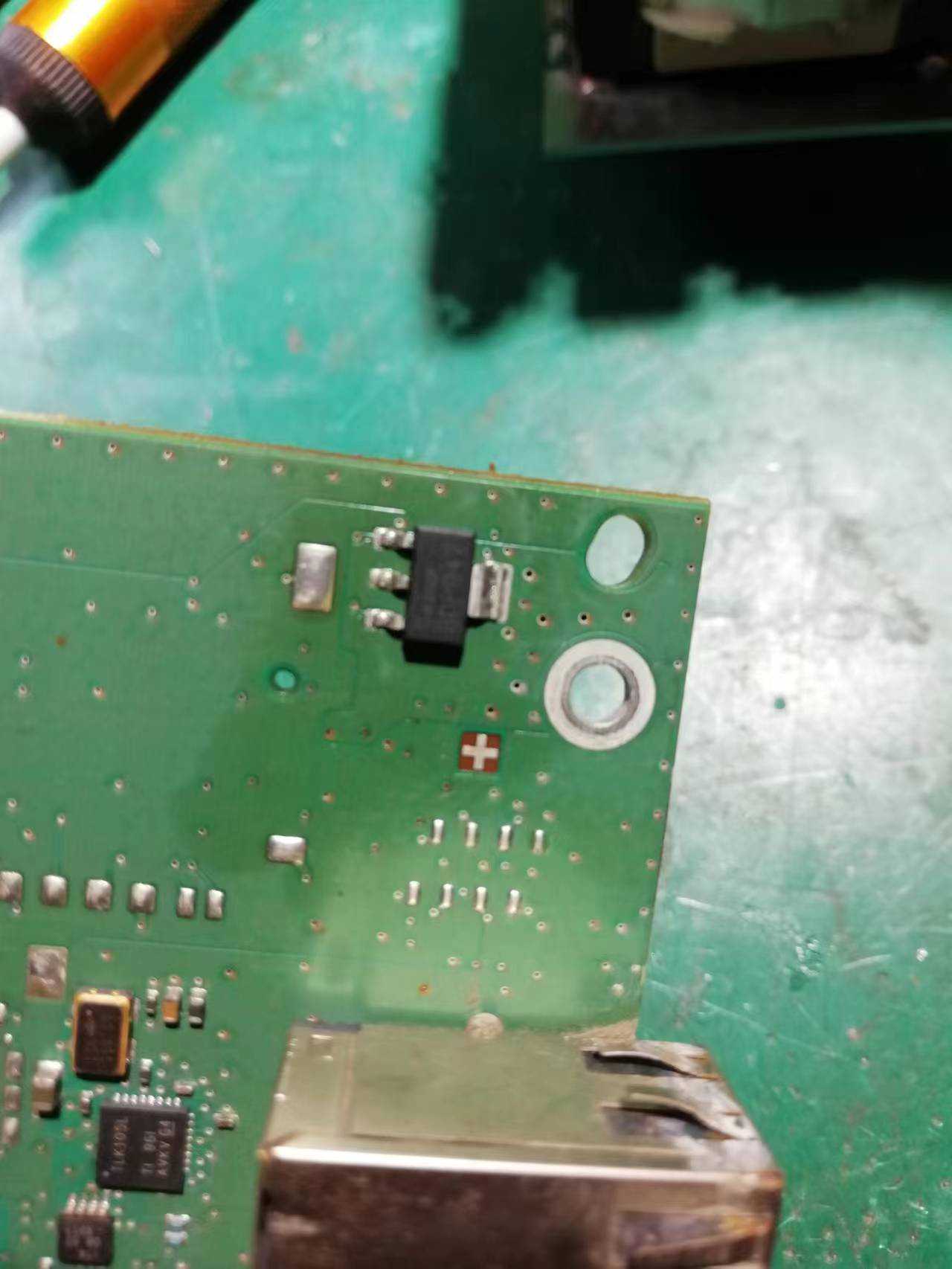

维修一台西门子smart700iev3触摸屏，上电黑屏，打灯可以看到图像显示。测试液晶屏没啥问题，应该是线路板上的背光驱动电路异常。此屏的背光灯驱动电路，采用Im358运算放大器结合npn晶体管，实现电压放大。
此电路输出一个贴片电容处，测量输出电压14v左右，在正常值范围内，为啥不亮呢。

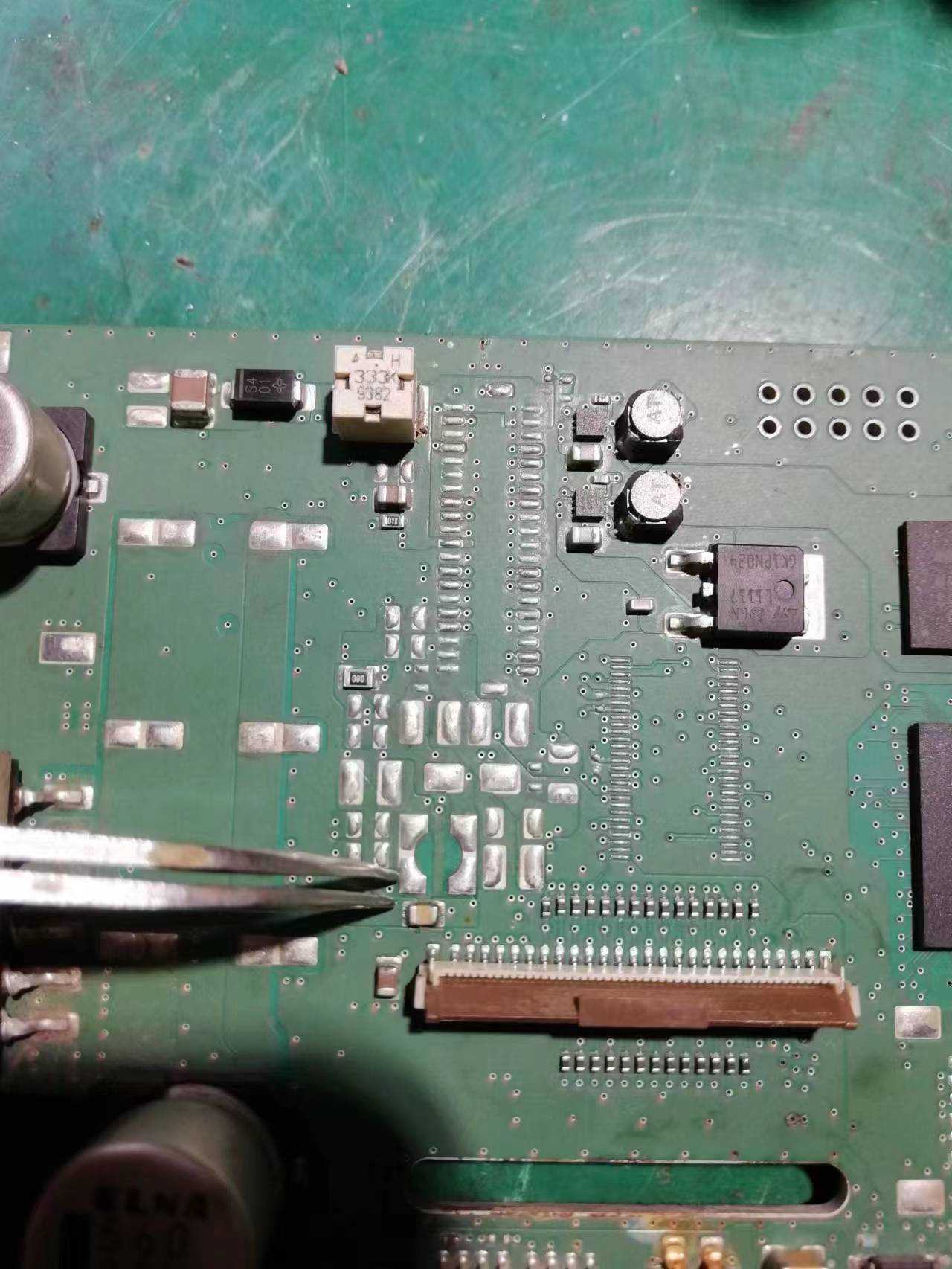

随后用万用表二极管蜂鸣档，测量这个电容的正负极与排线针脚是否相同。测量发现正极通，但负极确实不通。问题就出现在这里。排线的正负极，只有正极过来了，负极端没有过来。所以导致背光灯无电流，不会亮。用放大镜观察，发现负极的过线孔腐蚀了。
通过飞线连接，故障排除。
