组态WinCC第一个项目
本节内容将介绍创建WinCC项目。通过这些项目的创建，学习如何通过一台电脑，借助模拟器搭建WinCC的实验平台；了解WinCC项目的流程；同时可以体会到全集成自动化带来的优势。
一、在WinCC中创建项目

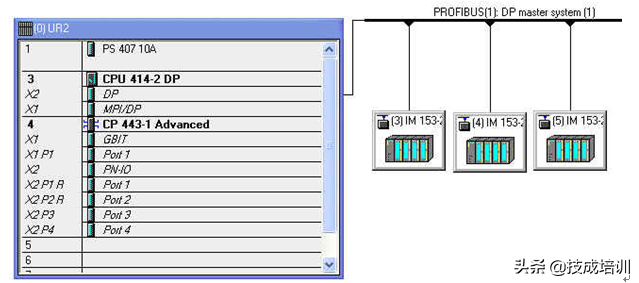

1.在STEP7中新建项目，插入S7-300/400站，硬件组态，并编写程序，最后下载到PLCSIM模拟器中运行，如图1-39。
图1-39硬件组态

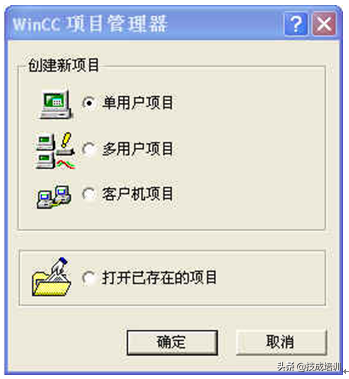

2.打开WinCC，新建一个单用户项目，如图1-40。
图1-40创建单用户项目

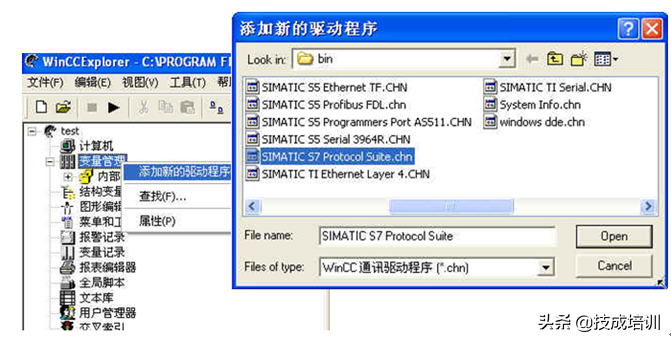

3.在“变量管理”下添加“S7ProtocolSuite”驱动程序，如图1-41。
图1-41添加通讯驱动

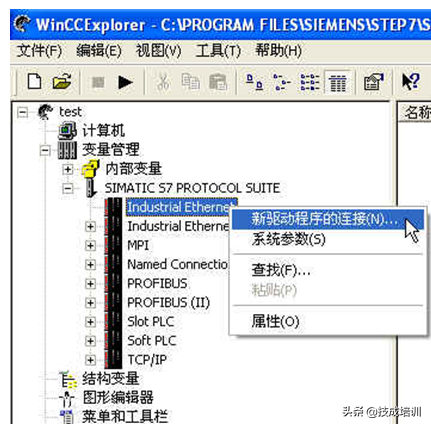

4.本例中使用工业以太网连接，在“IndustrialEthernet”下添加连接，如图1-42。
图1-42添加工业以太网连接

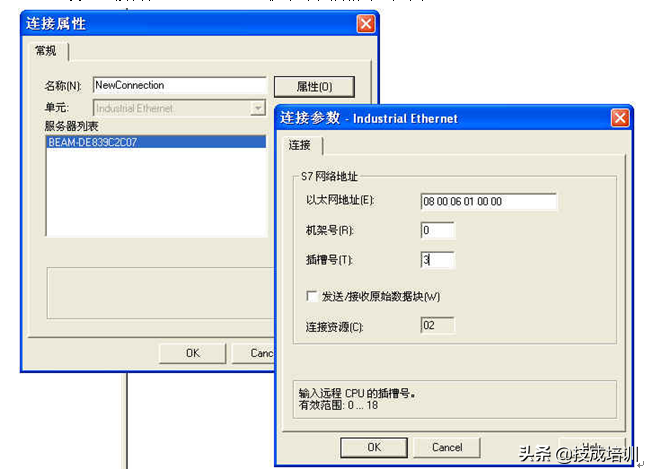

5.设置连接属性：MAC地址，机架号和插槽号，如图1-43。
图1-43连接属性

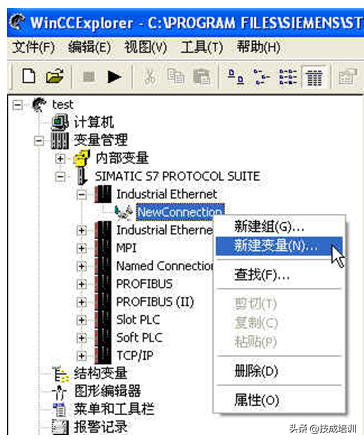

6.在该连接下新建变量（外部变量，占用PowerTag授权），如图1-44。
图1-44新建外部变量

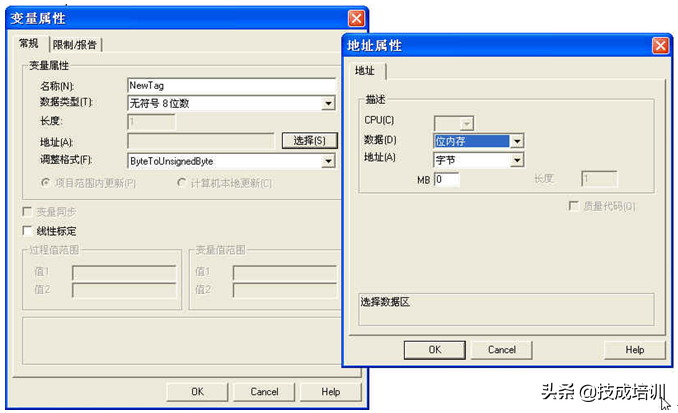

7.设置变量名称，类型和地址等，如图1-45。
图1-45变量属性

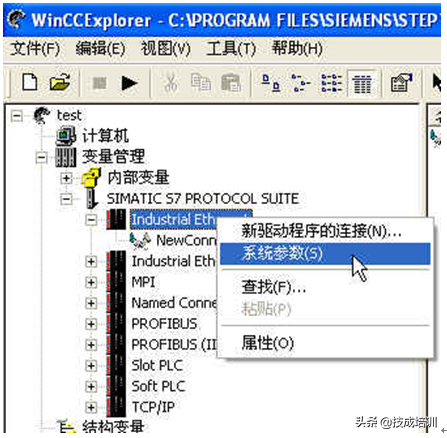

8.设置连接系统参数，如图1-46。
图1-46连接系统参数

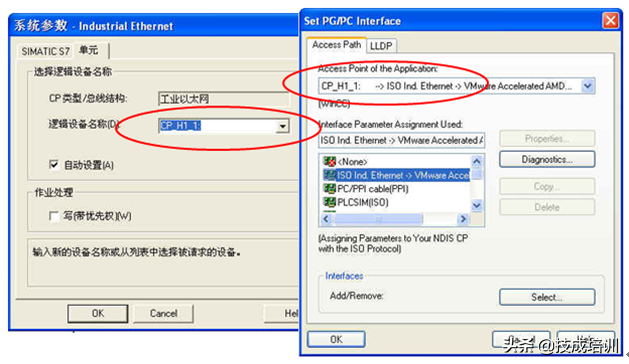

9.在“单元”页里的逻辑设备名称要与设置PG/PC接口里的接入访问点一致，如图1-47。
图1-47

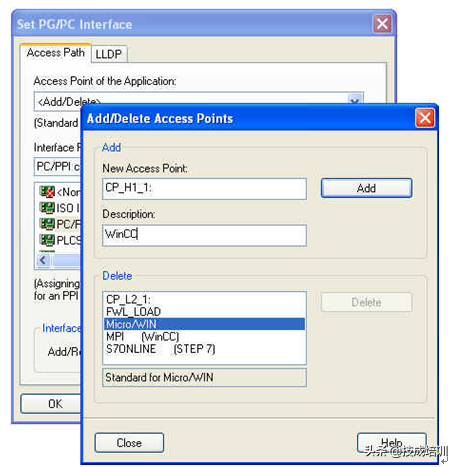

10.如果设置PG/PC接口里没有该接入访问点，可以新建一个，如图1-48。
图1-48新建访问点
11.新建内部变量（内部变量无需授权），如图1-49。
图1-49新建内部变量

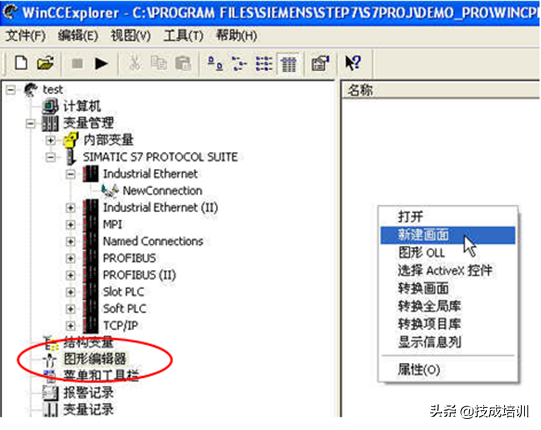

12.在图形编辑器里插入一幅画面，如图1-50。
图1-50新建画面
13.在画面中插入I/O域，在变量选择对话框中选择之前新建的外部变量，如图1-51。
图1-51添加I/O域连接外部变量

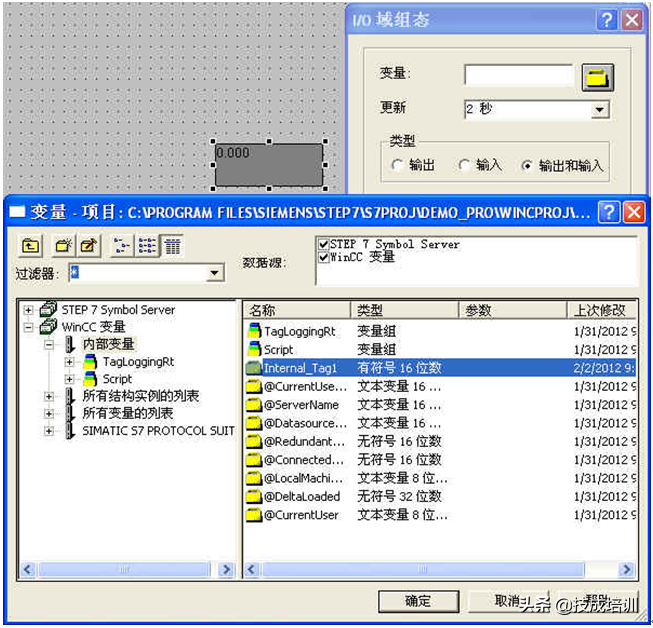

14.在画面中插入I/O域，在变量选择对话框中选择之前新建的内部变量，如图1-52。
图1-52添加I/O域连接内部变量

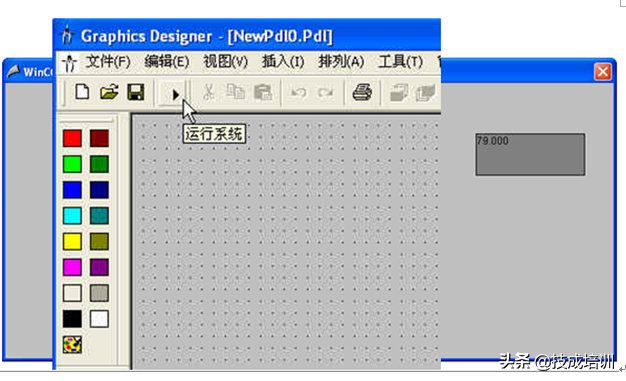

15.激活运行系统,通讯成功后，运行画面外部变量的IO域中显示该变量的实时值，如图1-53。
图1-53激活运行

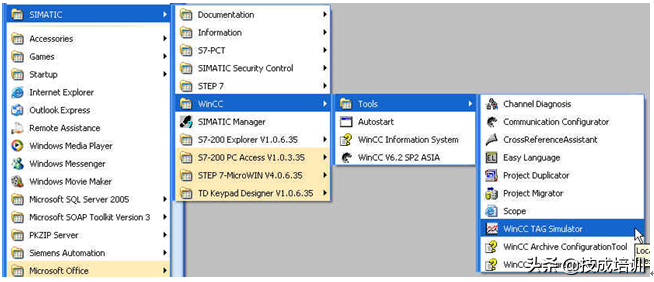

16a.对于内部变量，打开WinCC变量模拟器，如图1-54。
图1-54内部变量模拟器

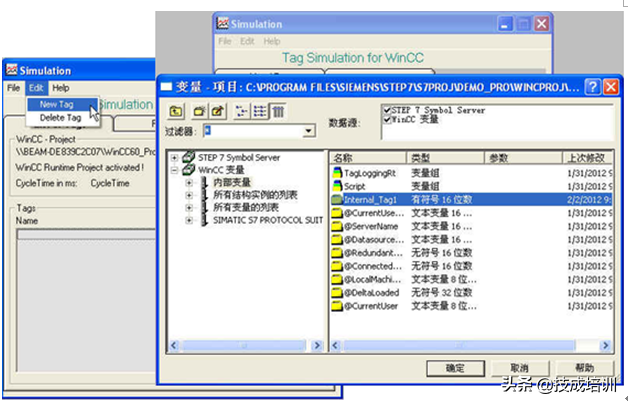

16b.在模拟器里新建变量，选择之前新建内部变量，如图1-55。
图1-55变量模拟

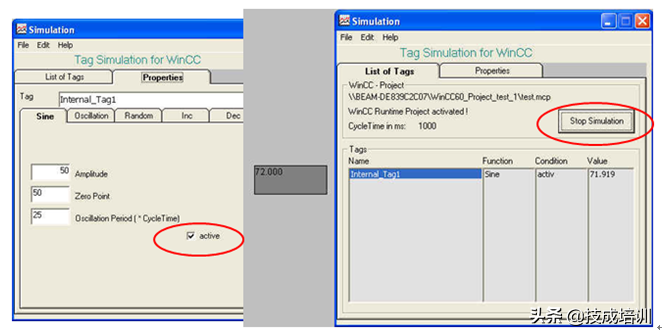

16c.激活模拟方式，选择开始模拟，如图1-56。
图1-56开始模拟

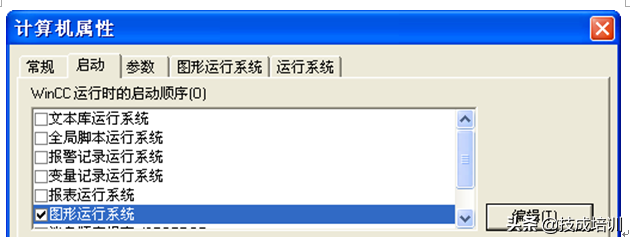

17a.可以在计算机属性设置相关参数。其中“启动”参数中，如果项目用到相应功能，需要在此把该功能在运行系统中启动；不用的功能无需加载，可以加快启动速度，如图1-57。
图1-57计算机启动属性

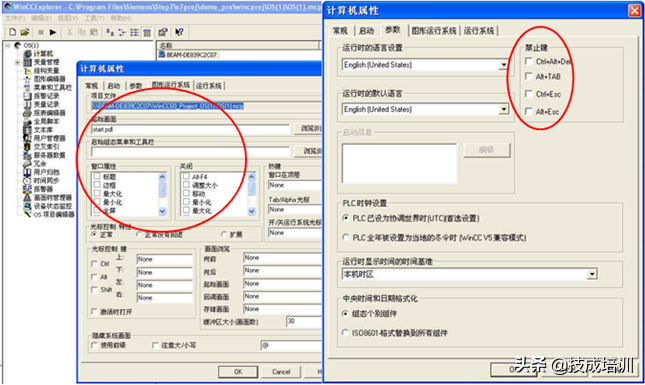

17b.设置其他运行系统参数，如图1-58。在这里可以设置起始画面，运行系统窗口属性，运行语言，禁止组合键等等。
图1-58计算机其他属性

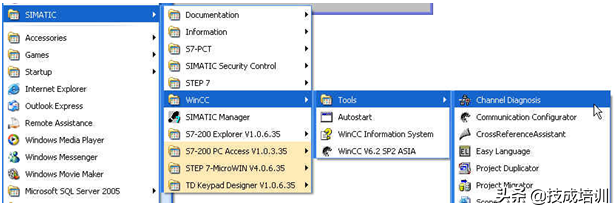

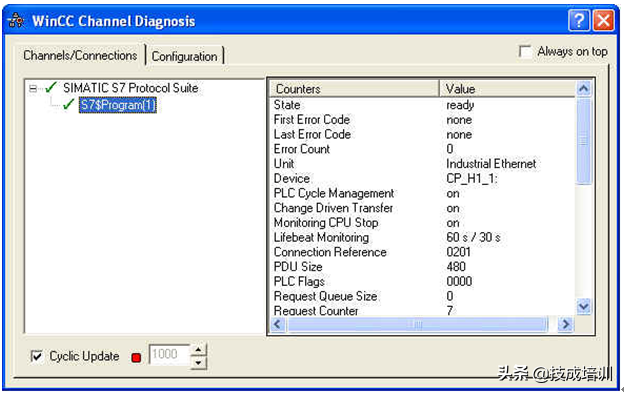

18.项目激活后，也可以打开ChannelDiagnosis来诊断连接状态，绿勾状态表示连接正常，如图1-59。
图1-59通道诊断

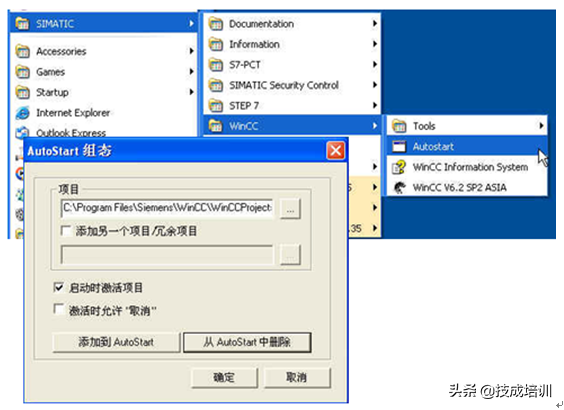

19a.项目完成后，可在Autostart中配置开机自动运行WinCC项目，在“项目”中选择需要开机运行的WinCC项目所在路径，然后激活“启动时激活项目”，如图1-60。
图1-60Autostart

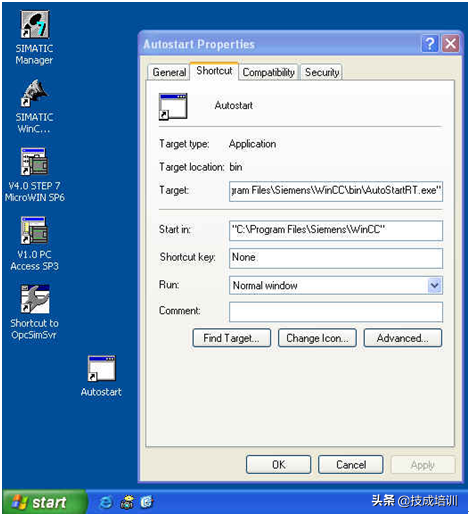

19b.也可把Autostart快捷键方式发送到Windows桌面，设置该快捷键属性，如图1-61，实现双击快捷键激活WinCC项目。
图1-61Autostart快捷键属性
Target（目标）的格式如下：
其中蓝色字体部分需根据实际情况修改，红色下划线表示空格。
/Active:yes只启动WinCC运行系统，WinCCExplorer不启动。
/Active:noWinCC运行系统在WinCCExplorer中启动后立即关闭。
/LANG=CHT运行语言为中文。
/LANG=ENU运行语言为英语。
/EnableBreak:yes启动时带取消按钮。
/EnableBreak:no启动时不带取消按钮。

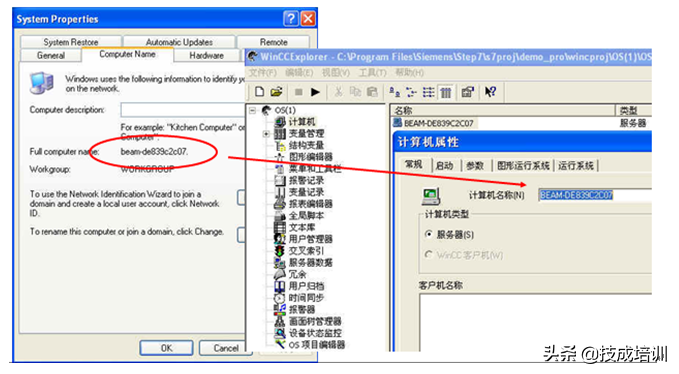

20.完成的项目默认位于WinCC安装目录下的WinCCProjects文件夹下面。如果把项目拷贝到别的计算机运行，需要在WinCC项目里的计算机名称改为实际的计算机名，如图1-62。
图1-62项目中的计算机名称要与实际一致
