STEP7-MicroWINSMART与CPU的通讯连接是我们进行编程的第一步，而对于s7-200smart与CPU的连接方式要比S7-200的连接方式更加的简单，只要一条网线就可以了。
必需品
电脑
ST20CPU
网线
前提是电脑功能正常，CPU供电正常，下面我们开始进行连接。

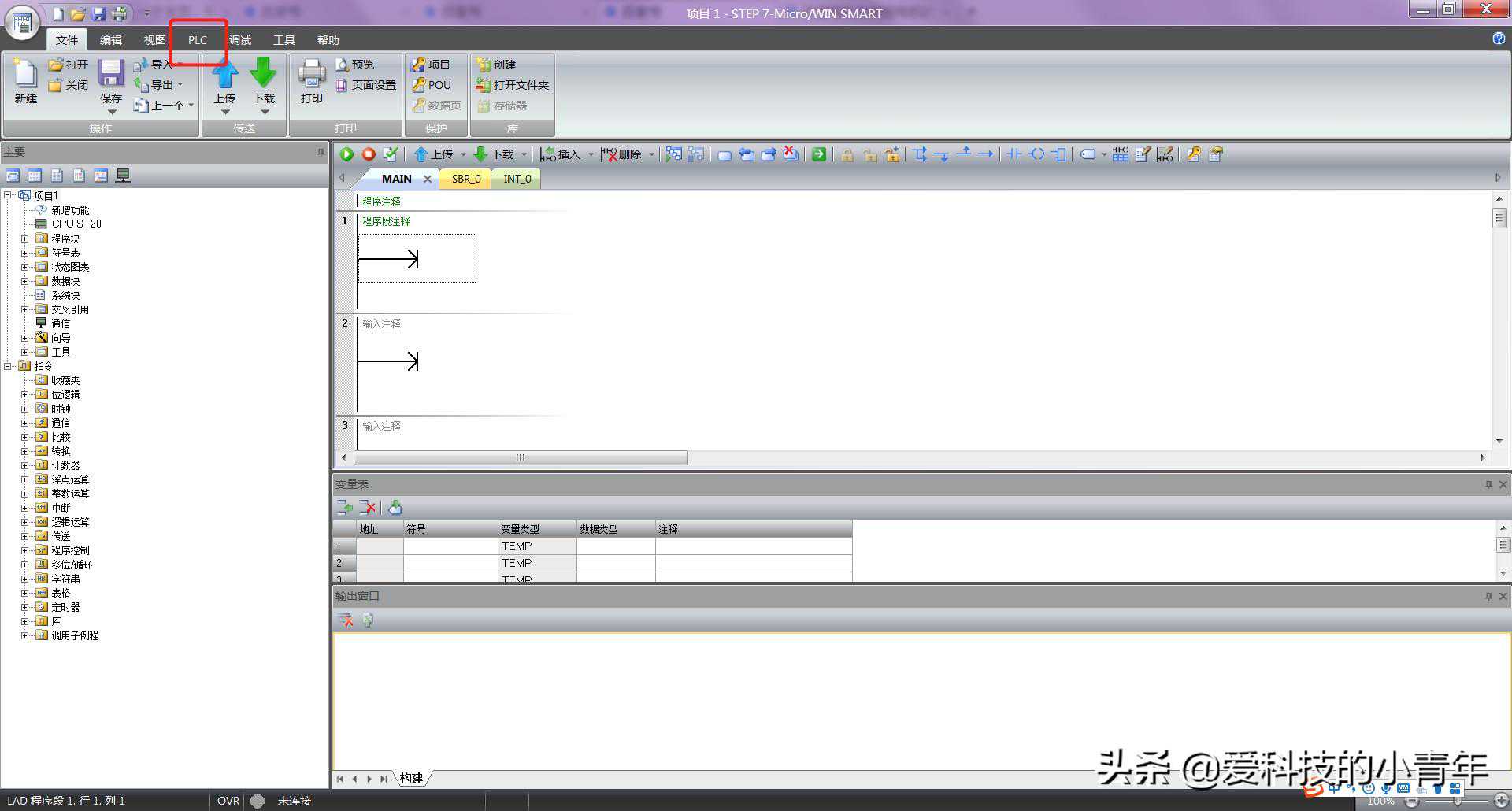

打开STEP7-MicroWINSMART软件，并在菜单里面选择PLC选项，对连接参数进行相应的设置。

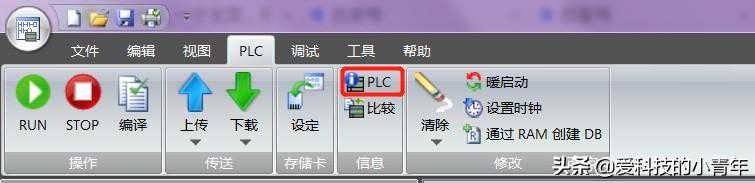

选择"PLC”

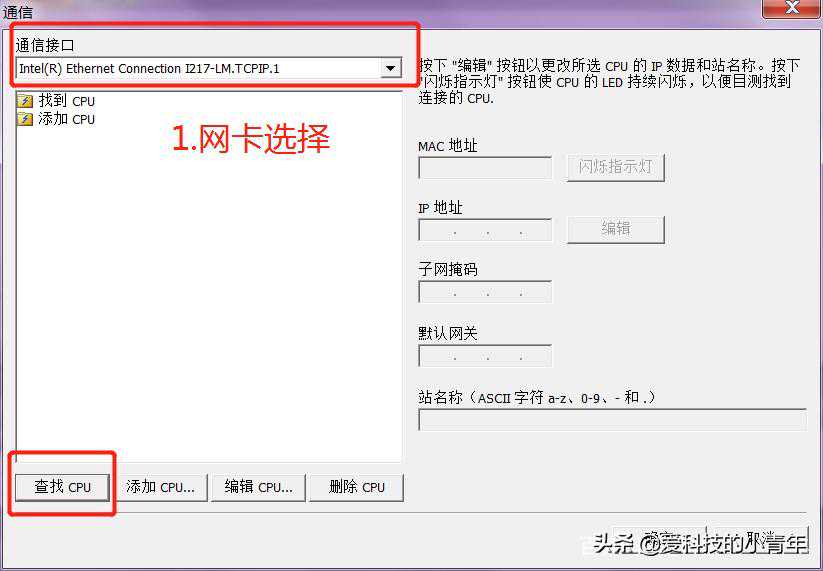

进入通讯设置界面，设置我们电脑使用的网卡，这个大家可以在我的电脑设备管理器里面进行确认，确认我们所使用的网卡名称，然后在这个通讯设置里面选择就可以。

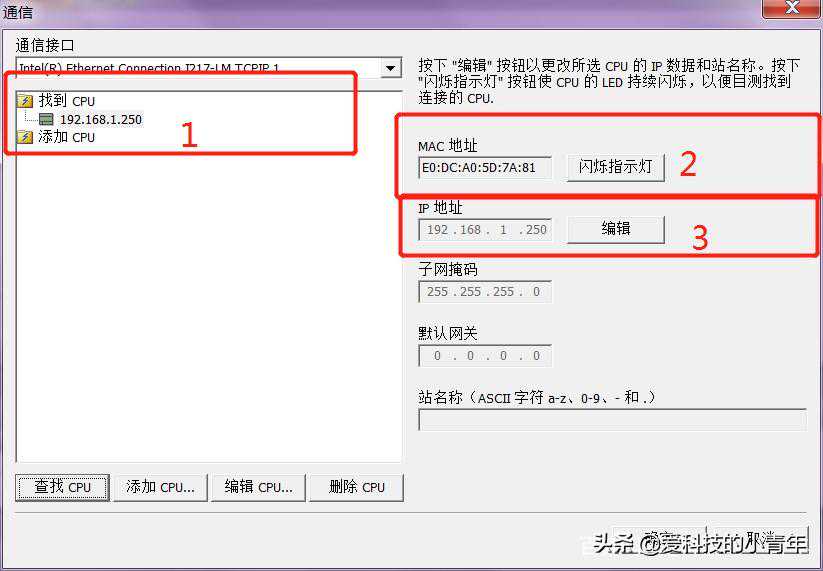

我们看下面这个界面，我们搜索到的PLC会在1号区域显示，2号区域为这台设备的MAC码，也就是我们这个设备的物理地址，3号区域显示的我们这个PLC的IP地址，大家可以看到这个地址现在是灰色栏，是不可以进行更改的，如果想更改要在软件里面进行设置，等会我会告诉大家的。

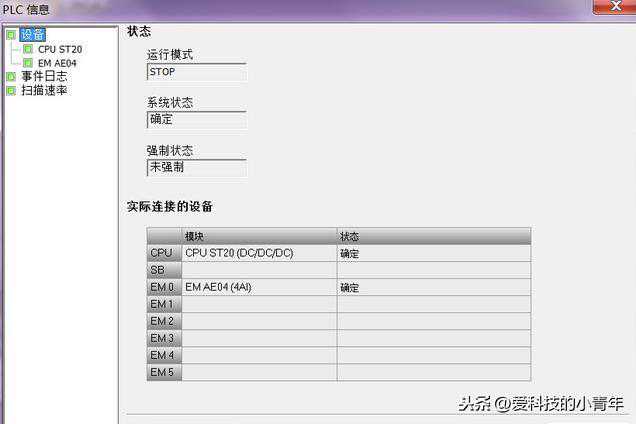

这样我们就将ST20CPU与编程软件连接上了，连接成功后，进入软件的第一个界面显示的是这台CPU的状态，比如PLC目前是什么运行模式，系统状态，是否有强制状态，还有将于这台PLC相连的扩展模块将都显示在这个状态显示栏中，同时各个模块的状态也是否有故障点，都将显示。

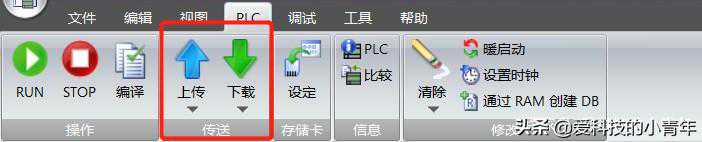

与PLC通讯，要使用到上传与下载这两个选项卡，对于上传，就是将PLC中现有的程序读取到软件中，而下载就是将我们编写好的程序下载的PLC中，覆盖原来的程序。
这样我们就完成了STEP7-MicroWINSMART与CPU的连接工作，我们下次介绍硬件组态功能与其他功能。
