S7-300系列PLC的以太网的通讯协议很丰富，通讯指令也很多，因此有比较大的选择余地，而S7-200系列PLC仅能用S7协议进行以太网通讯，S7-1200系列PLC的通讯协议比较丰富，可以根据不同的情况选用S7、IS0-on-TCP或者TCP协议。以下用ISO-on-TCP协议为例讲解S7-1200和S7-300系列PLC之间的以太网通讯。
【例2】用S7-1200PLC的IB0控制S7-300PLC的QB0；再用
S7-300PLC的IB0控制S7-1200PLC的QB0。

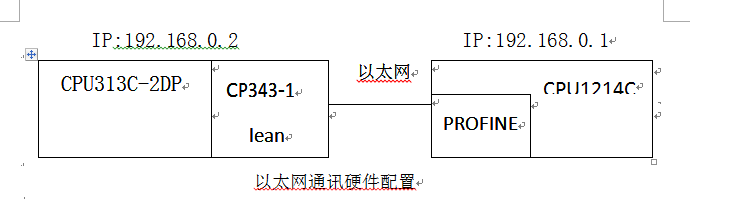

⑴硬件配置
⑵组态S7-1200，并编写程序

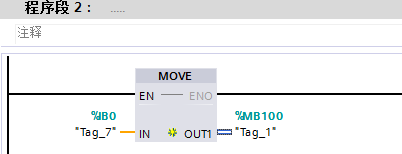

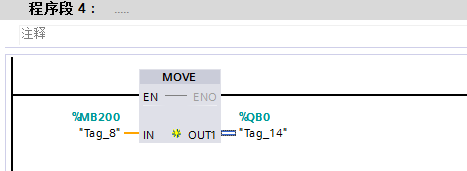

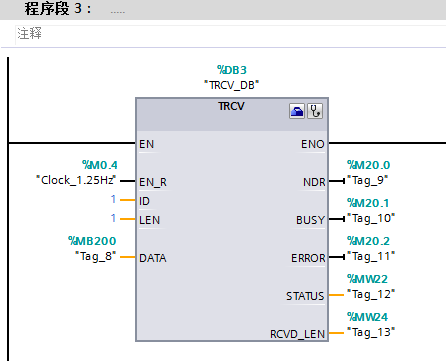

①新建项目，并组态S7-1200。新建项目“1200和300的以太网通讯”，组态硬件CPU1214CDC/DC/DC,将界面切换到OB1，在OB1中编写程序，如下图。
②连接参数设置。编写完程序，以太网通讯并不能进行，还必须设置连接参数，

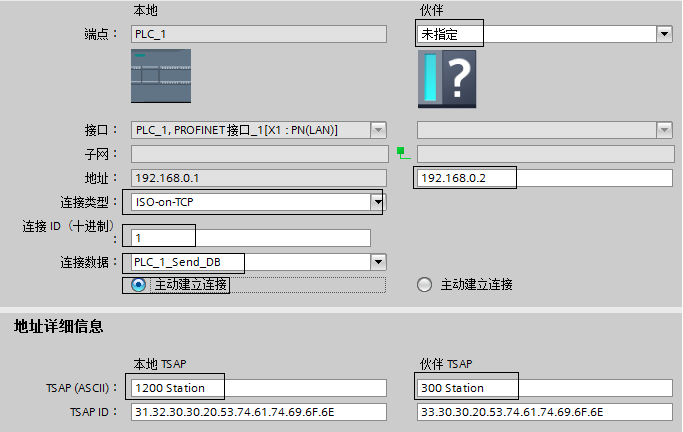

这直接关系着通讯是否能够成功。选中上图中的“TSEND_C”指令，右击，打开“属性”，选择“连接参数”，设置连接参数如下图所示。
1200PLC连接参数设定
⑶组态S7-300，并编写程序。

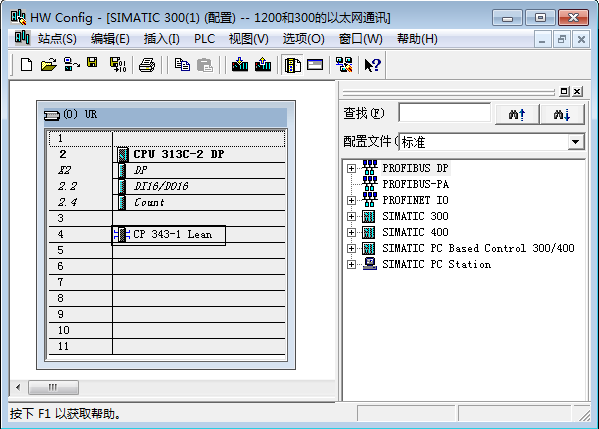

①新建项目，命名为“1200和300以太网通讯”。硬件组态如下图所示。

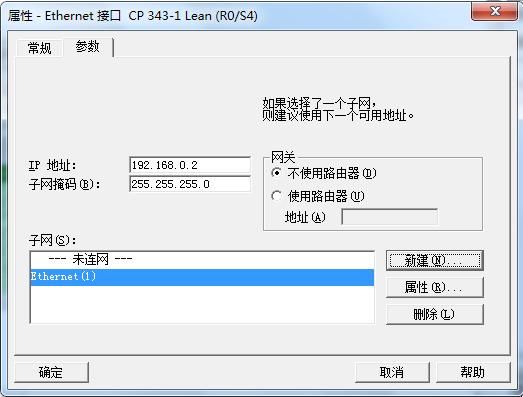

②新建网络。打开“CP343-1Lean”的属性，新建一个Ethernet
网络，将本地IP地址设为192.168.0.2。

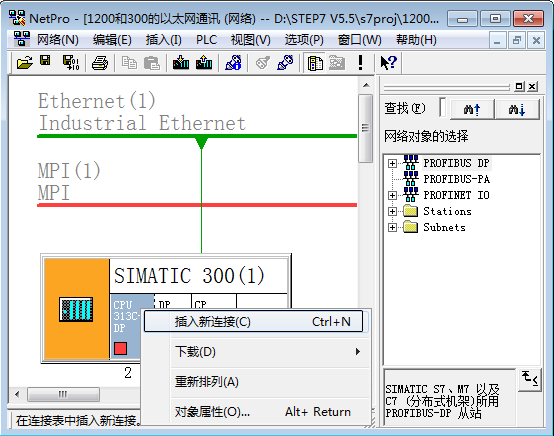

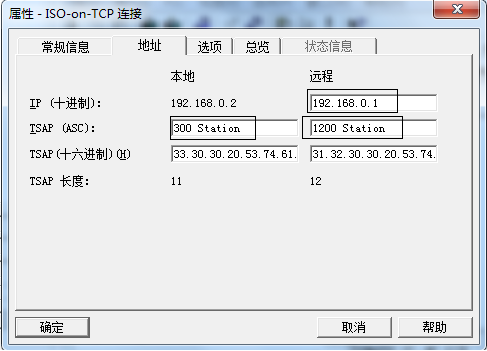

③建立网络连接。双击“
”,打开网络管理界面，右击“CPU313C-2DP”选择“插入新连接”，弹出参数设定界面。
网络管理界面
⑤相关指令简介。
AG_SEND(FC5)块将数据传送给以太网CP，用于在一个已组态的ISO传输连接上进行传输。所选择的数据区可以是一个位存储区或一个数据块区。当可以在以太网CP上发送整个用户数据区时，指示无错误执行该功能。
AG_RECV(FC6)块接收从以太网CP在已组态的连接上传送的数据。为数据接收指定的数据区可以是一个位存储区或一个数据块区。当可以在以太网CP上接收整个用户数据区时，指示无错误执行该功能。
S7-300以太网通讯指令

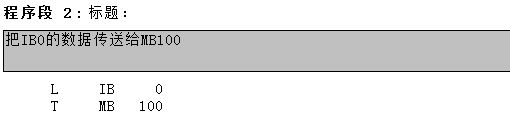

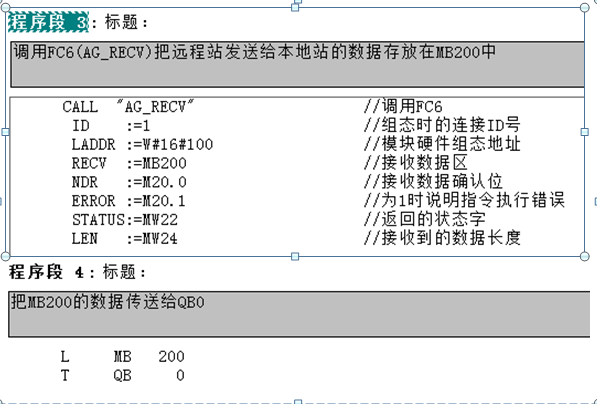

⑥编写程序。
关键点：本例还可以用TCP和S7协议进行通讯，用S7协议通讯
时，CP343-1作客户端，S7-300PLC中用PUT(FB15)/GET(FB14)指令和1200进行通讯，但要注意CP343-1Lean是不能作客户端的。用TCP协议通讯的方法与用“ISO-on-TCP”协议类似。
