手头上有一个比较简易的三菱触摸屏，型号为GT1055-QSBD-C。那使用三菱专门的触摸屏软件GTDesiger3(GOT1000)来编写触摸屏界面吧。
步骤如下：

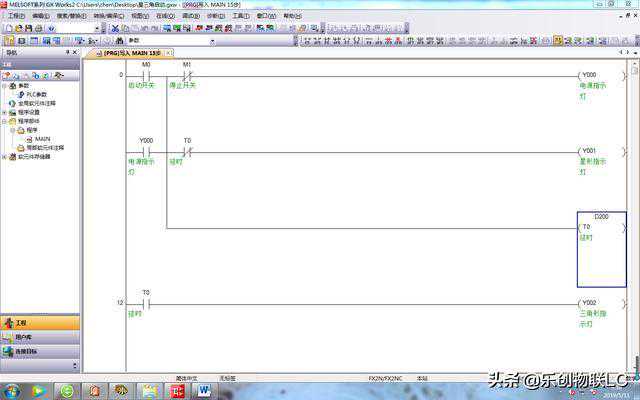

1.PLC程序编写
2.创建触摸屏画面

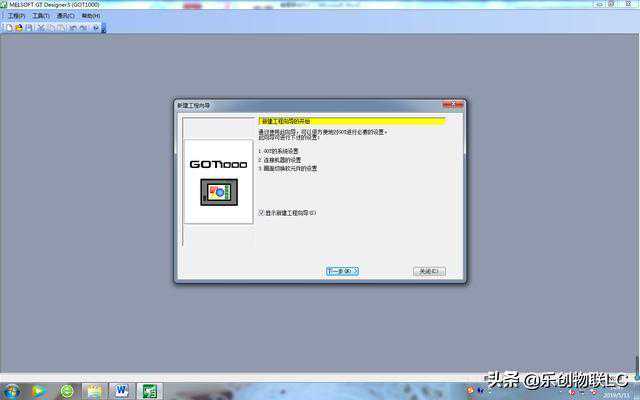

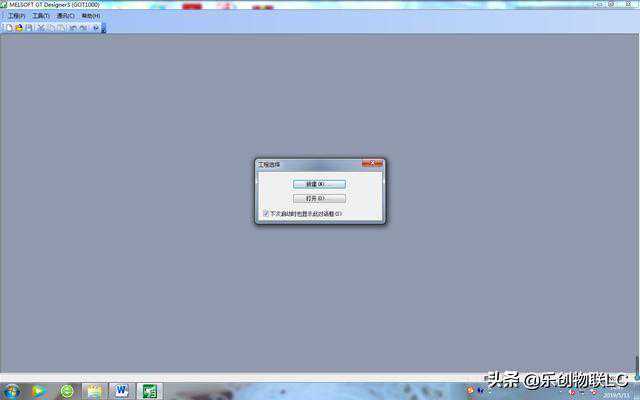

1）新建

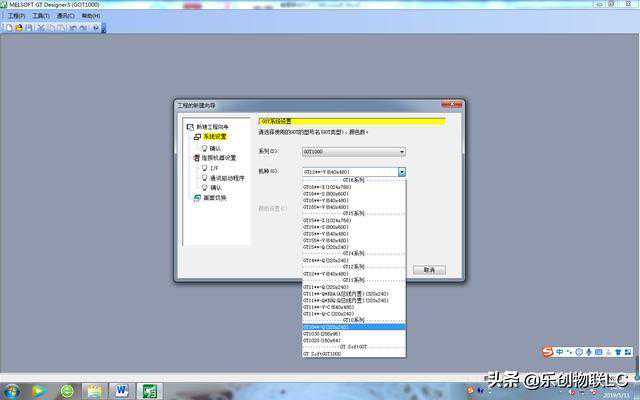

2）选择机型
3）选择PLC
4）选择通讯驱动

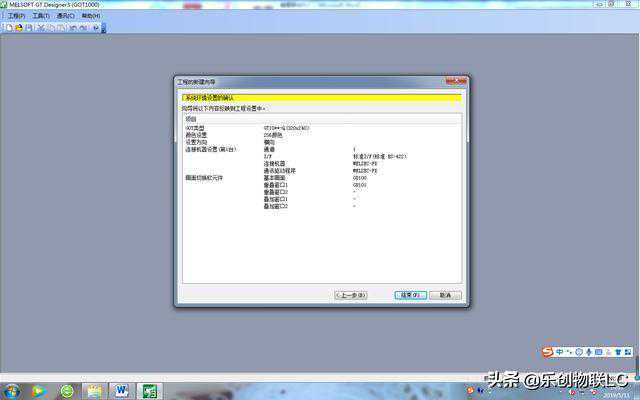

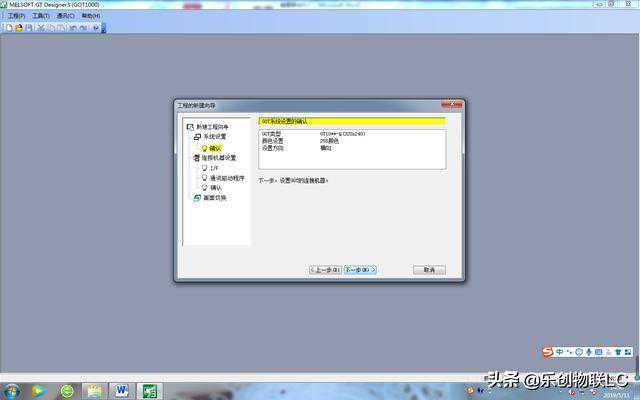

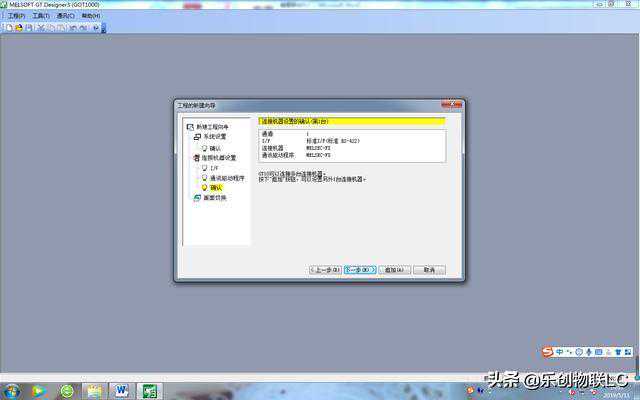

5）确认

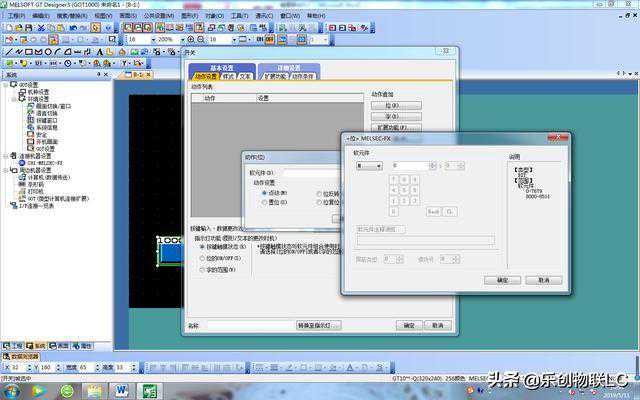

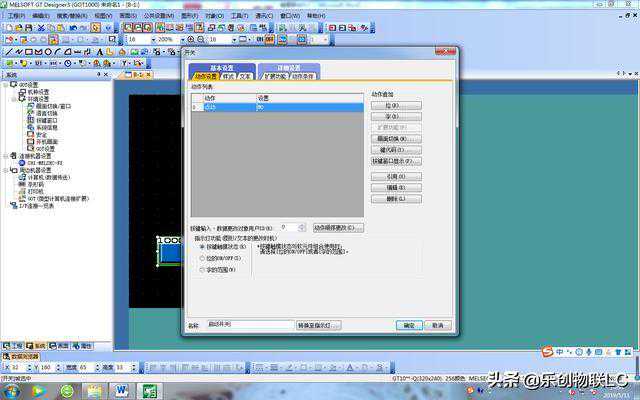

6）添加开关
对象-开关-开关
设置软元件
启动开关M0/停止开关M1

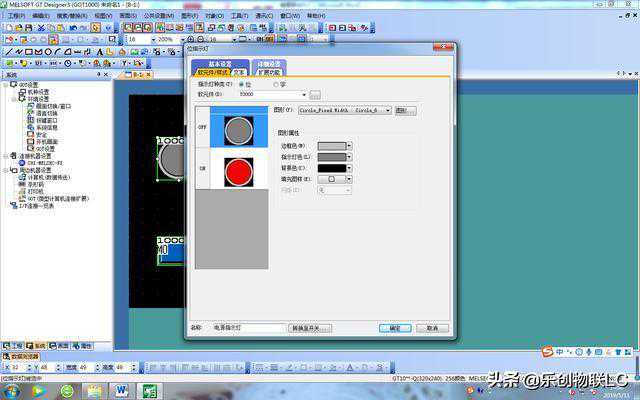

7）添加指示灯
对象-指示灯-位指示灯
设置软元件
电源指示灯Y0/星型指示灯Y1/三角型指示灯Y2
8）添加数值输入
对象数值显示/输入-数值输入
设置软元件
延时设定D200
3.通讯设置
1）PLC
如果将三菱FXPLC与计算机相连，需要一根编程电缆。当PLC使用RS232与计算机上位机相连时，其参数设置为：波特率：9600；数据位长度：7；停止位长度：1；奇偶校验位：奇校验。
PLC参数-FX参数设置-PLC系统设置（2）设置通讯设置
2）修改触摸I/F设置
手头上通讯线是RS232
通道CH1改为RS232CH9改为RS422
波特率设置为9600
3）设置连接机器设置
CH1:MELSEC-FX
选择标准RS232
波特率为9600

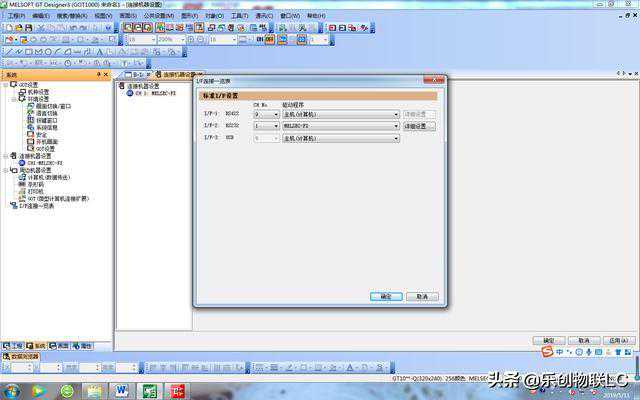

4）设置I/F连接一览
CH1为RS232
CH9为RS422
CH9为USB
4.PC上传到触摸屏

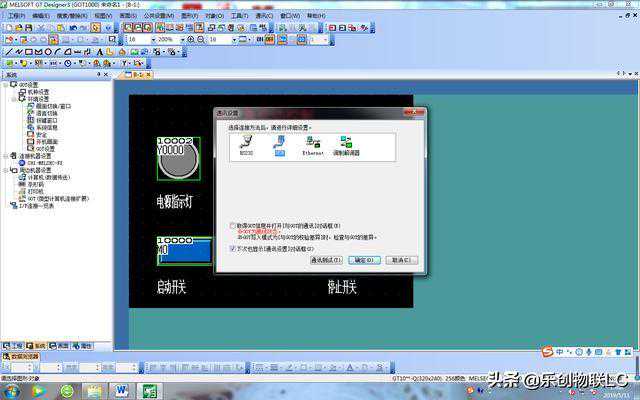

1）usb通讯线

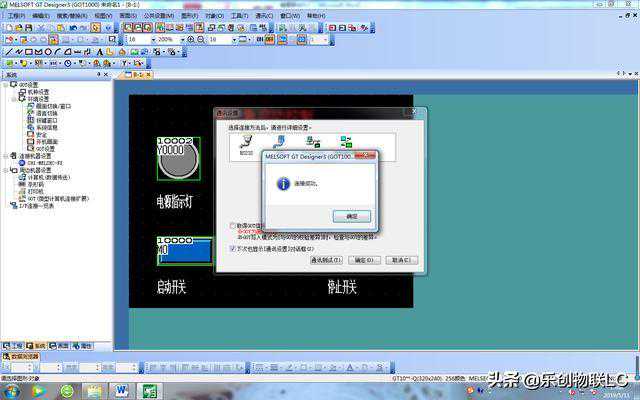

2）测试一下是否通讯成功

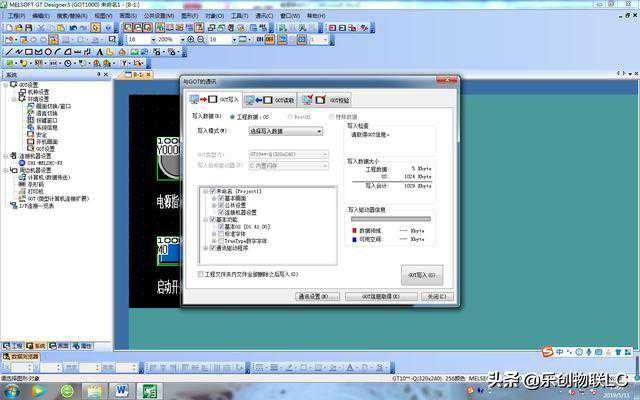

3）上传数据

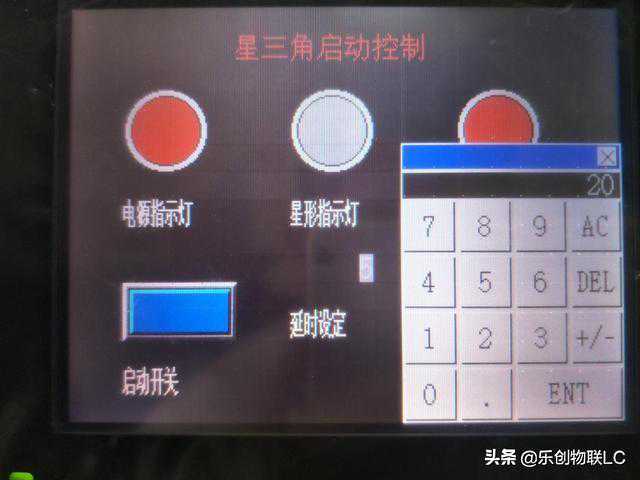

5.测试结果

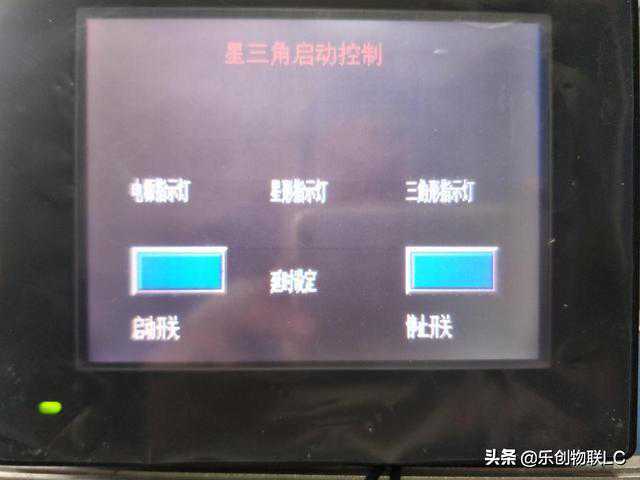

1）触摸屏与PLC未通讯成功画面显示不全返回检查是否通讯设置有问题
2）触摸屏与PLC通讯成功画面都显示
3）设置延时时间

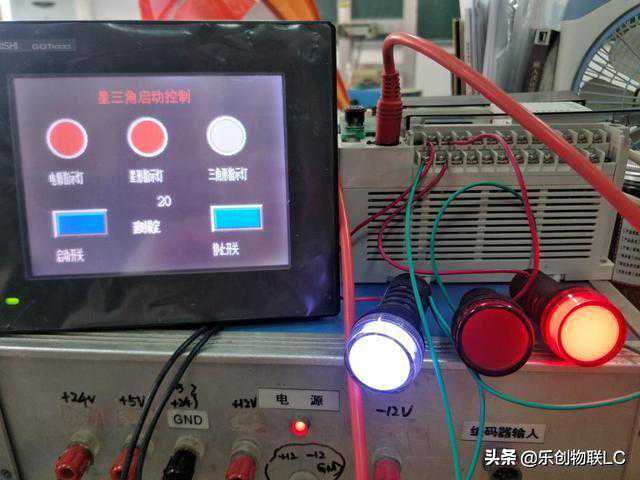

4）星型启动

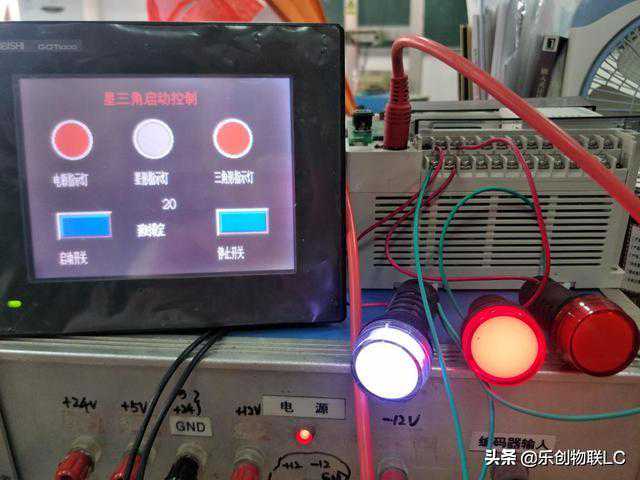

5）三角型启动
