1.通讯注意事项：参数对应和通讯线。
简单提下：232通讯方式设置较为简单；485通讯方式要特别注意，PLC端要通过梯形图设置参数以及站号必须非0，详见下文讲解。
2.通讯参数设置：

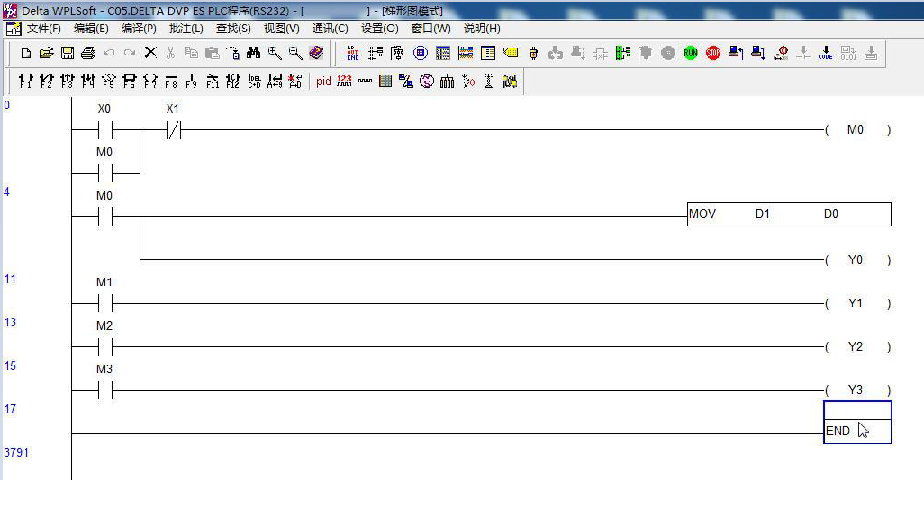

(1)新建简单PLC示例程序，建立外部输入点X0,X1，辅助继电器M0，外部输出点Y0，数据寄存器D0，D1。
注意：外部输入X的状态取决于外部的物理开关状态，Project工程里做指示灯显示，不被直接用做开关量。可借助辅助继电器控制输出，如程序示例。

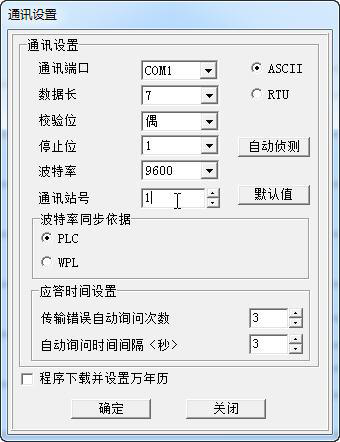

(2)PLC通讯参数设置：DELTADVP系列PLC通讯参数设置，在WPLSoft里，设置——通讯设置,可对数据长、校验位、停止位、波特率等进行设置，如分别设为：7，E,1,9600。
DELTADVP系列通讯口类型可采用RS232或者RS4852W两种方式，如下；
A、RS232通讯口类型设置：
说明：新建PLC程序时，只设置通讯参数(不编写梯形图程序)，下载至PLC中亦可继续以下步骤操作。
B、RS4852W通讯口类型设置：
PLC梯形图中，应加如下程序段对特殊寄存器D1120、D1121进行设置，如下对其通讯参数数据长、校验位、停止位、波特率、站号分别设置为：7，E,1,9600，1。
注意：通讯类型选择RS4852W时，通讯站号必须设置为非0的站号；否则无法与PLC建立通讯（WPLSoft软件亦不支持通讯）。

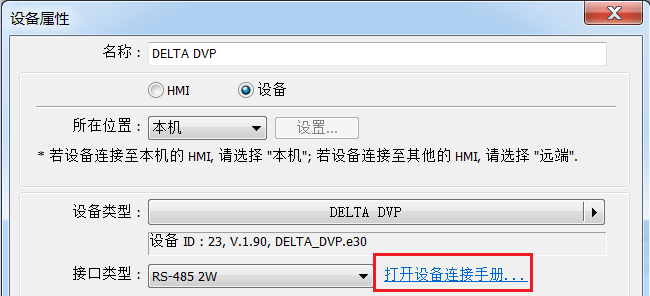

(3)EBpro软件,PLC设备属性通讯参数设置：

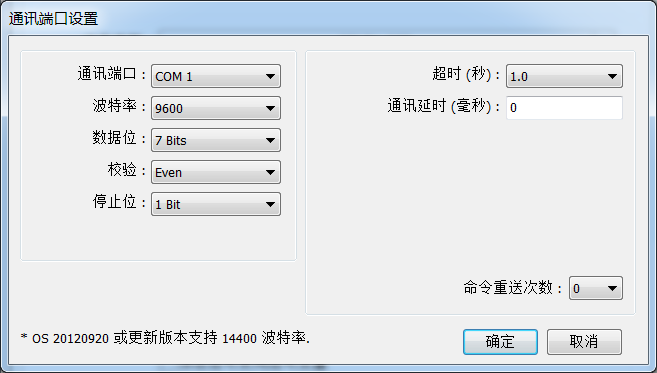

A、接口类型选择RS232：HMI通讯参数设置必须与上述第（2）步A设置一致，否则无法通信。

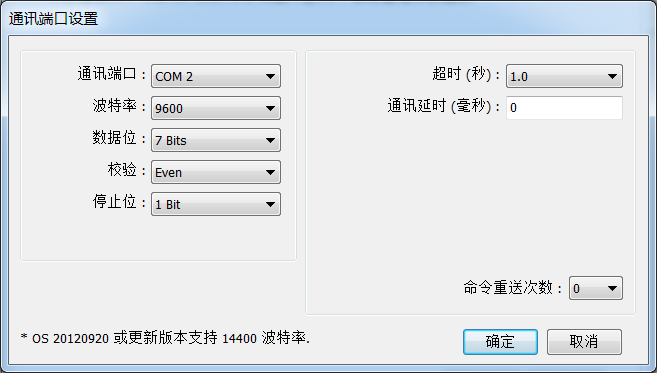

B、接口类型选择RS4852W：HMI通讯参数设置必须与上述第（2）步B设置一致，否则无法通信。

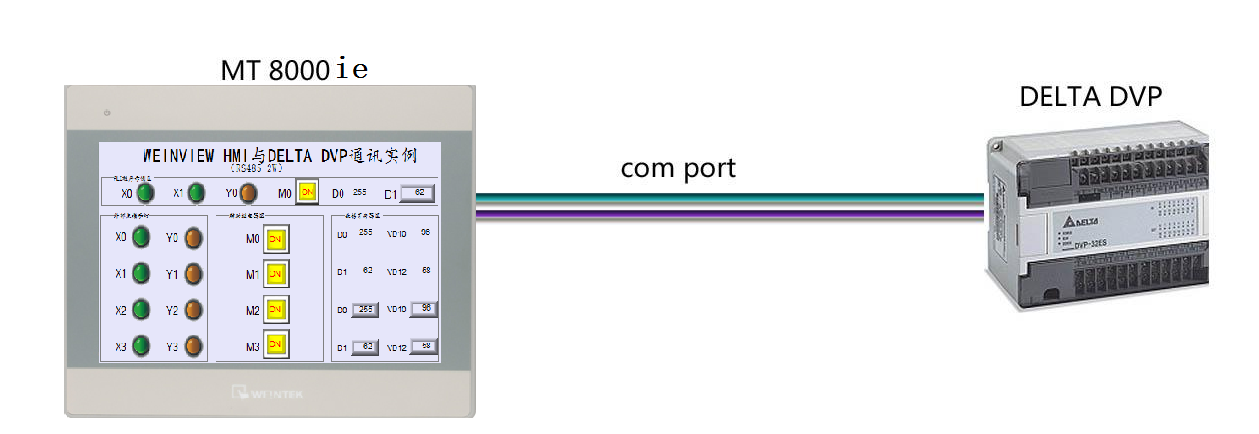

3.通讯线制作
注释：测试型号MT8101ie，pro软件版本_20200507
