实现功能：想实现通过网络，局域网或者外网给PLC下载程序。PLC连接串口服务器，串口服务器直接与电脑端虚拟串口软件建立网络连接，PLC编程软件与虚拟串口连接，编程软件通过虚拟串口+串口服务器的形式下载和上载或者监控PLC的程序。
一、硬件连接

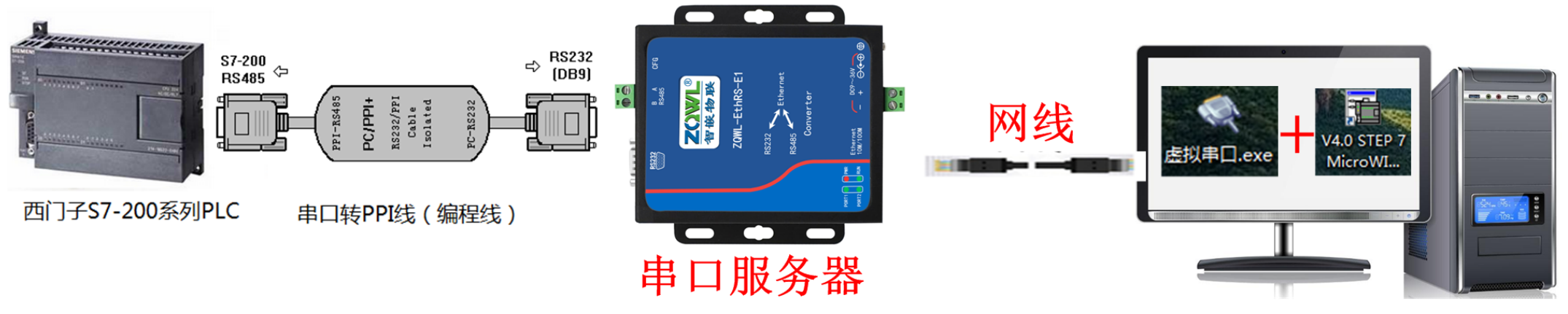

S7-200PLC连接PPI编程线缆，PPI编程线缆的RS232端连接串口服务器的RS232口，串口服务器网口连接电脑网口或者路由器网口。
二、串口服务器配置

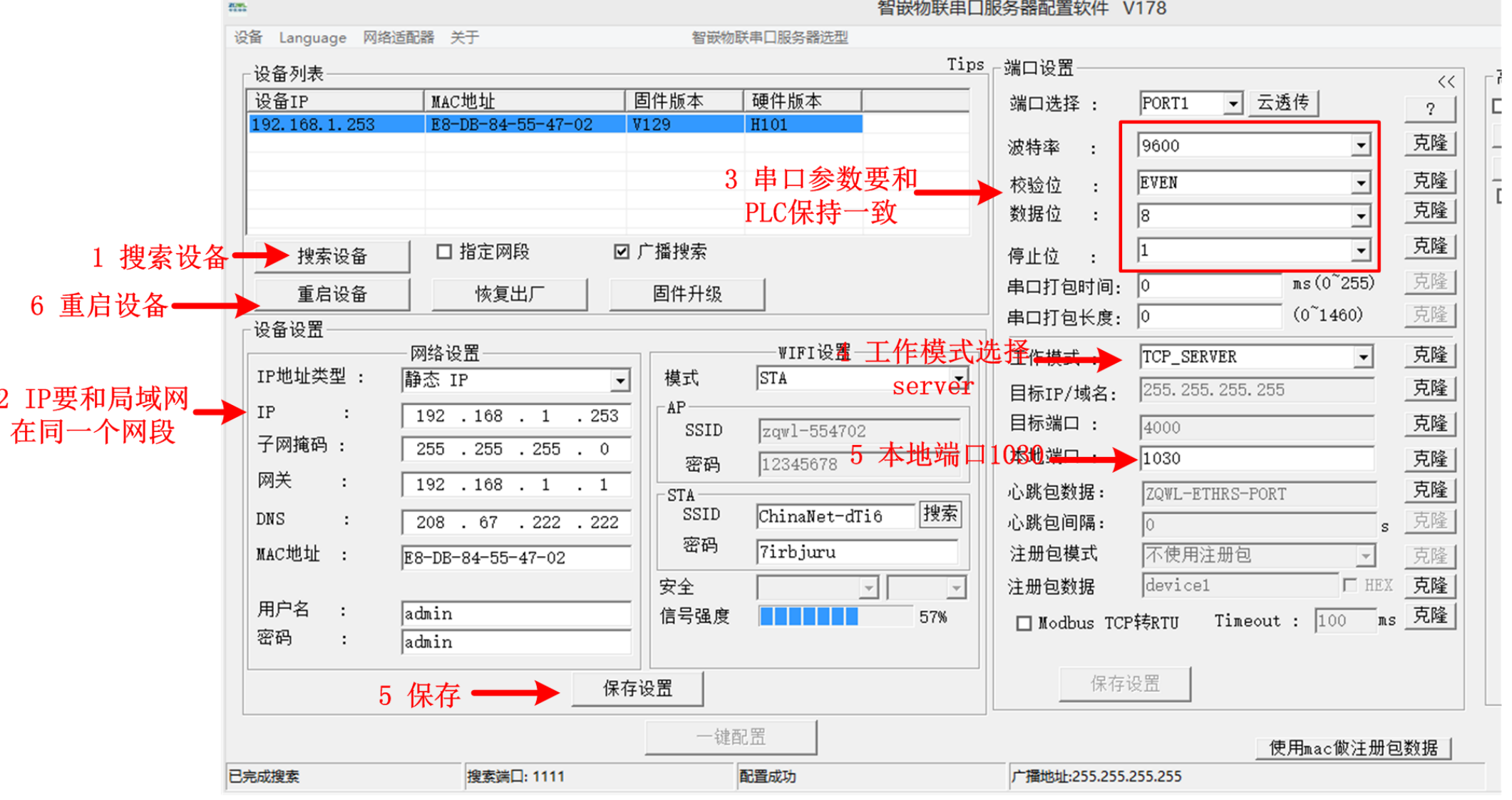

设置串口服务器的IP地址与局域网网段一致，设置串口服务器的波特率为9600，校验数据位停止位：EVEN81。这个参数要和PLC的参数一致。
三、虚拟串口配置

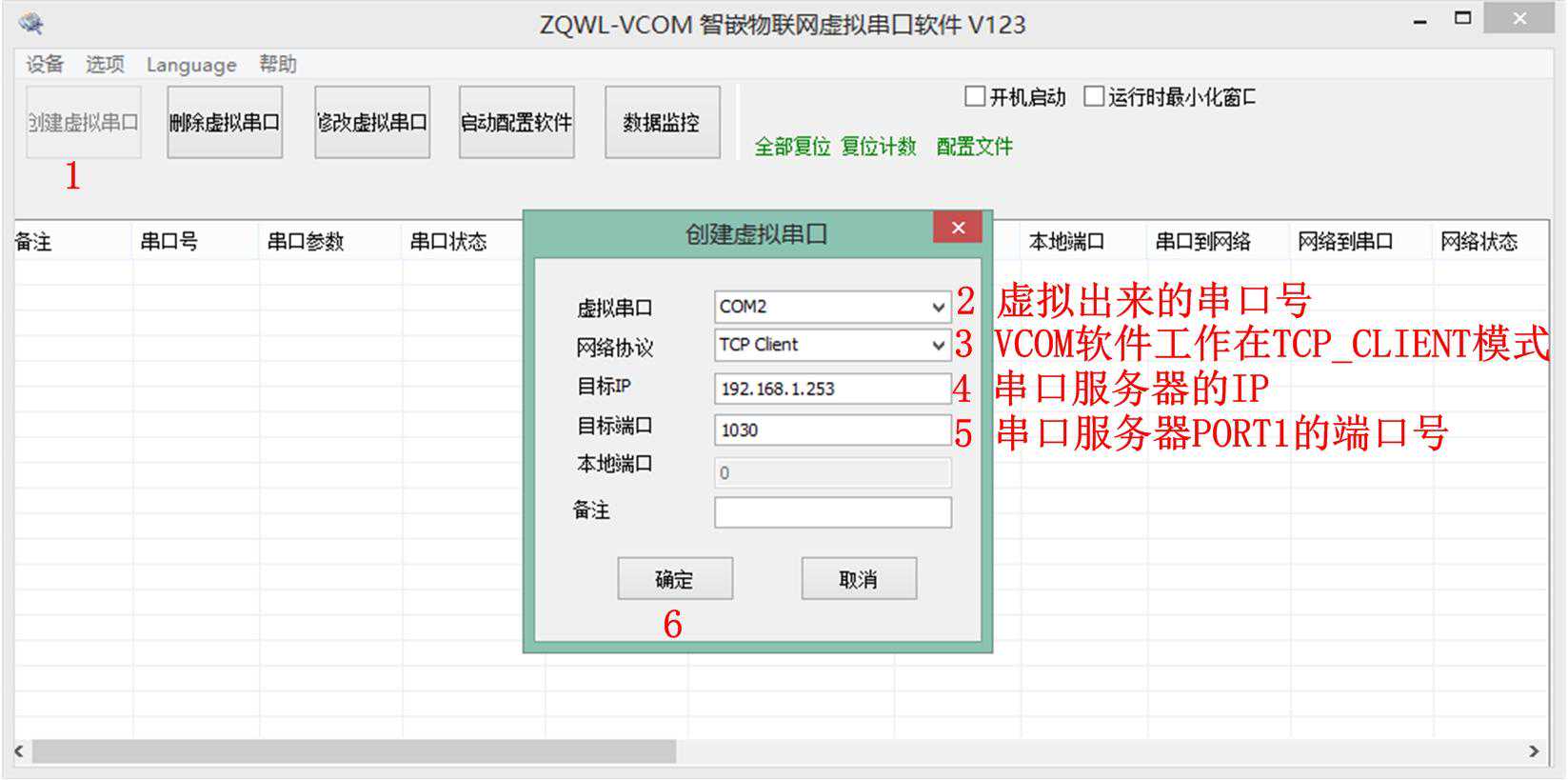

打开虚拟串口软件，并创建虚拟串口
虚拟串口创建完成后的界面如图所示。
四、软件配置

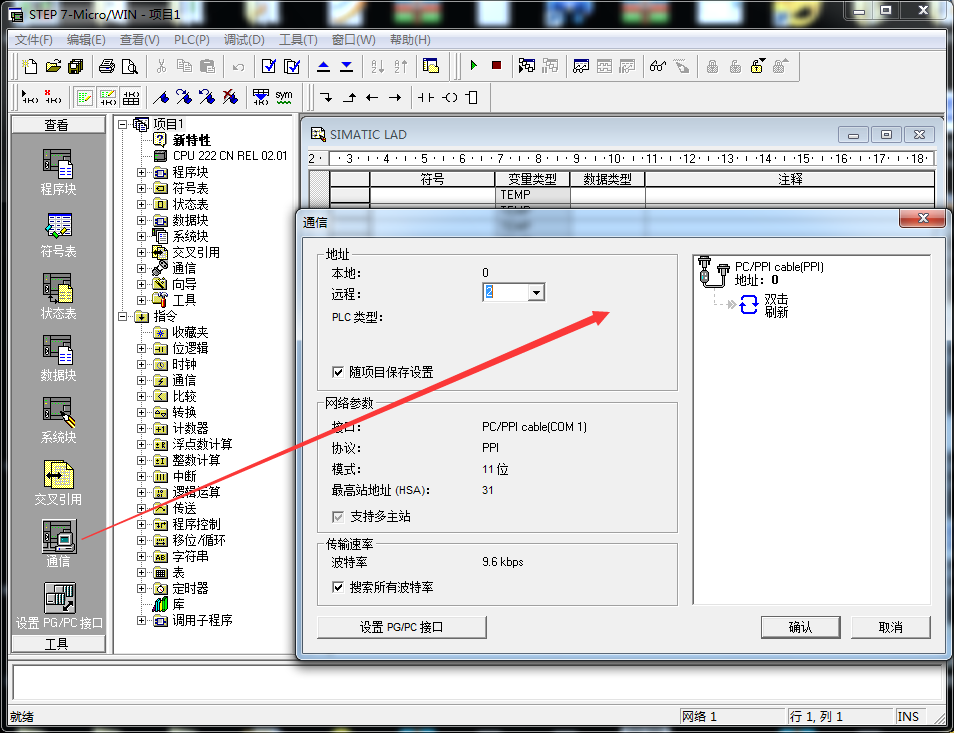

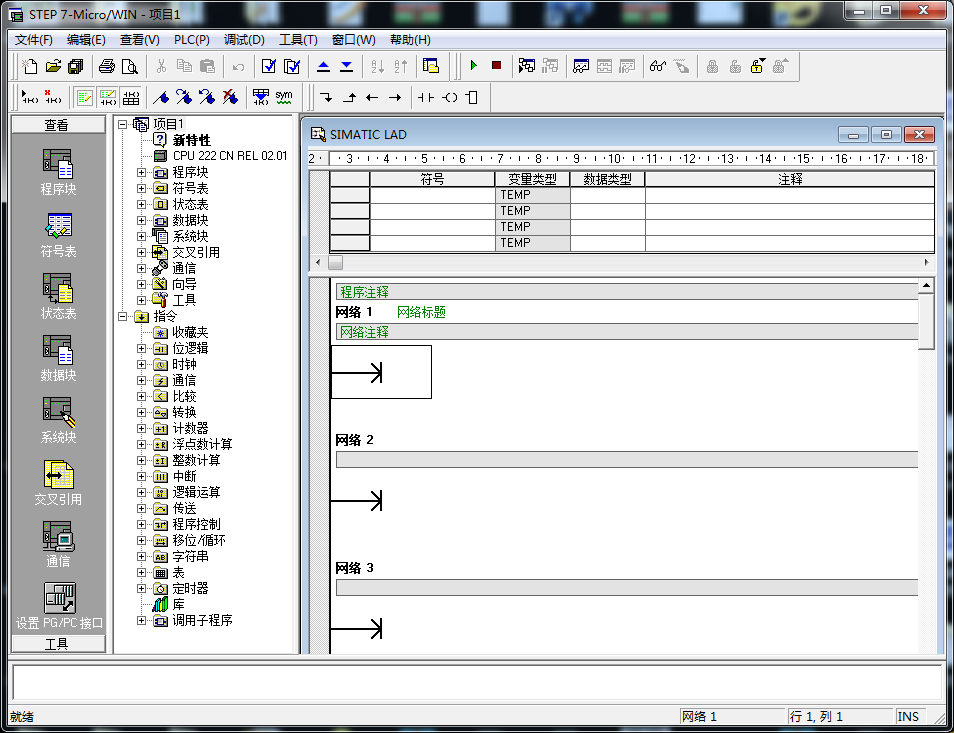

打开S7-200的编程软件setp7软件。

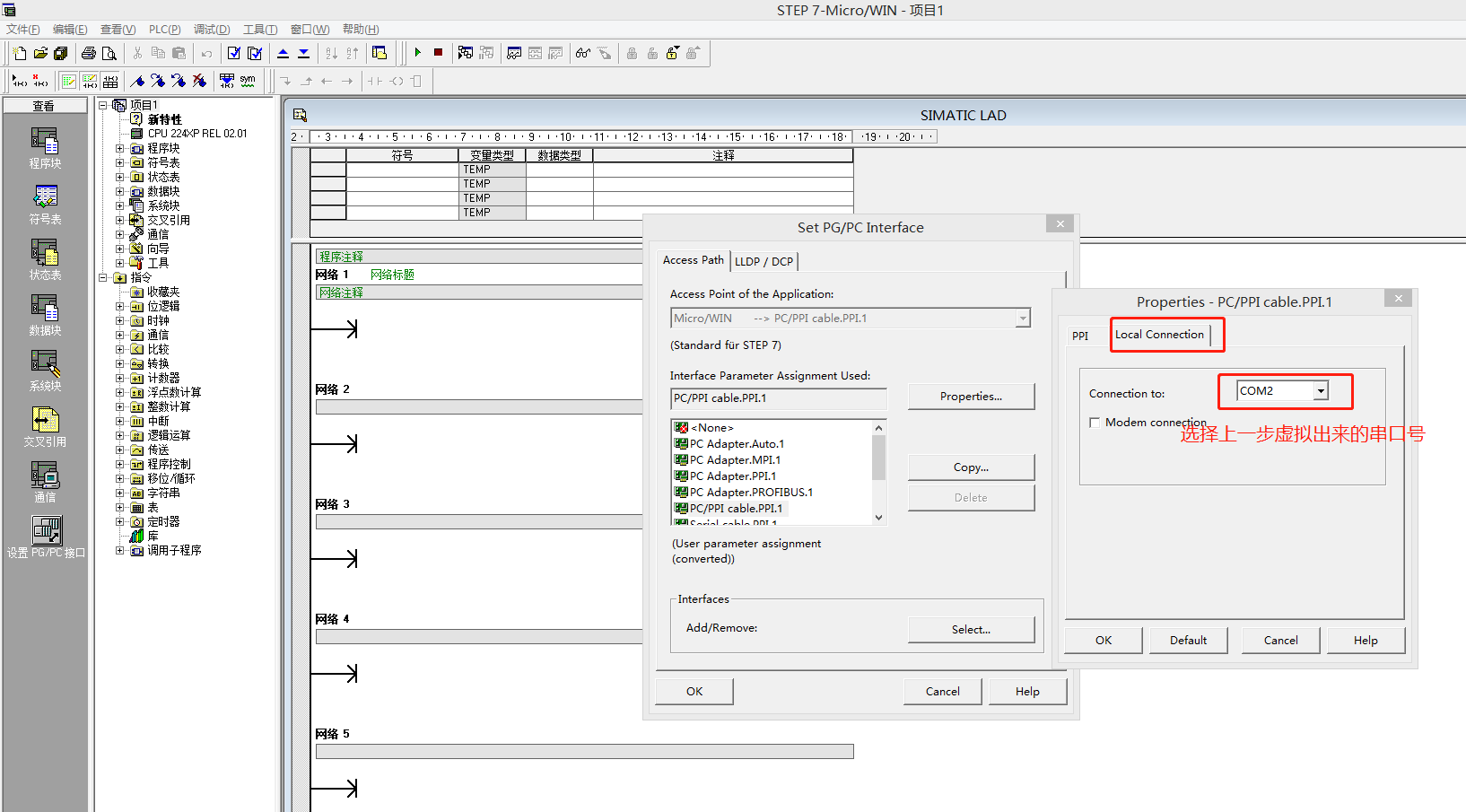

五、设置通信COM口及超时时间

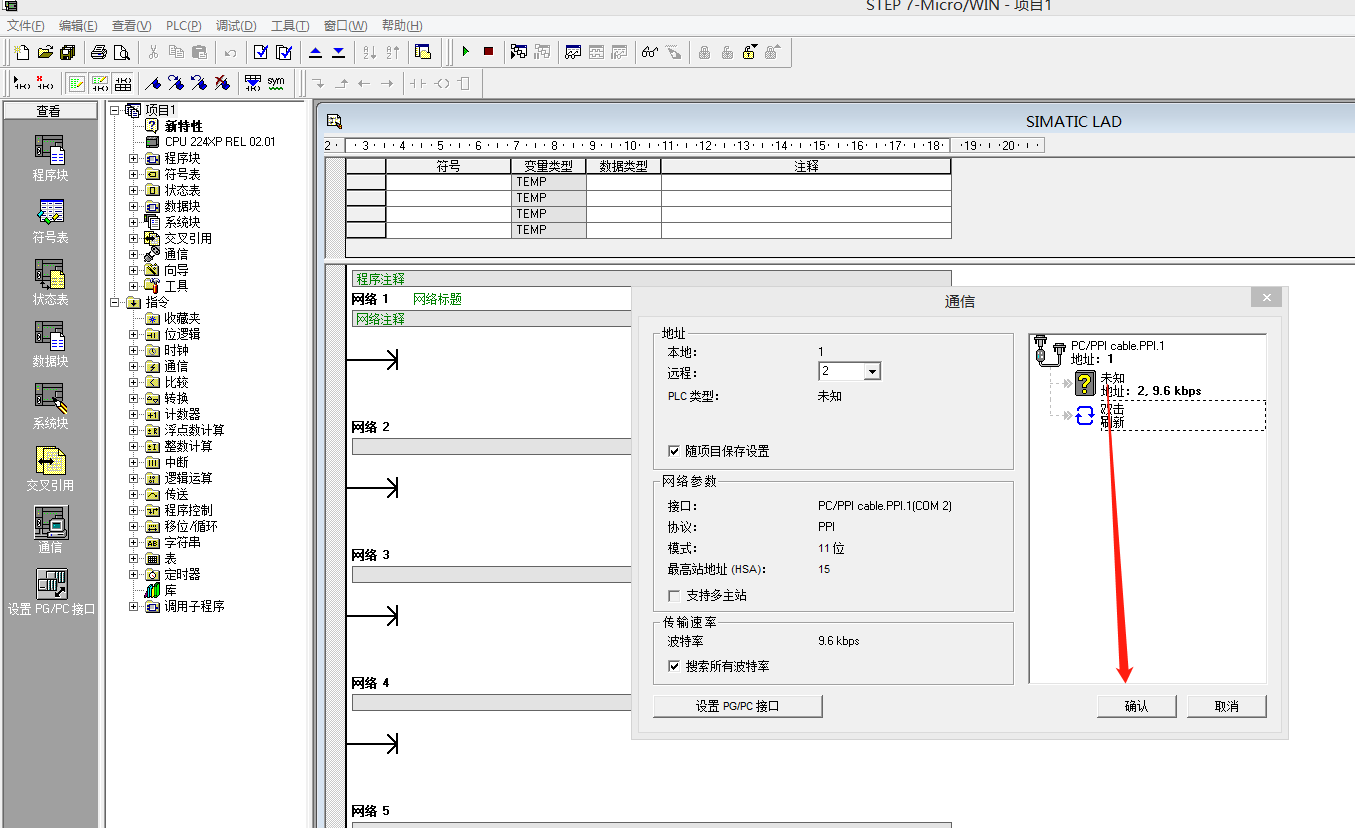

六、搜索PLC设备

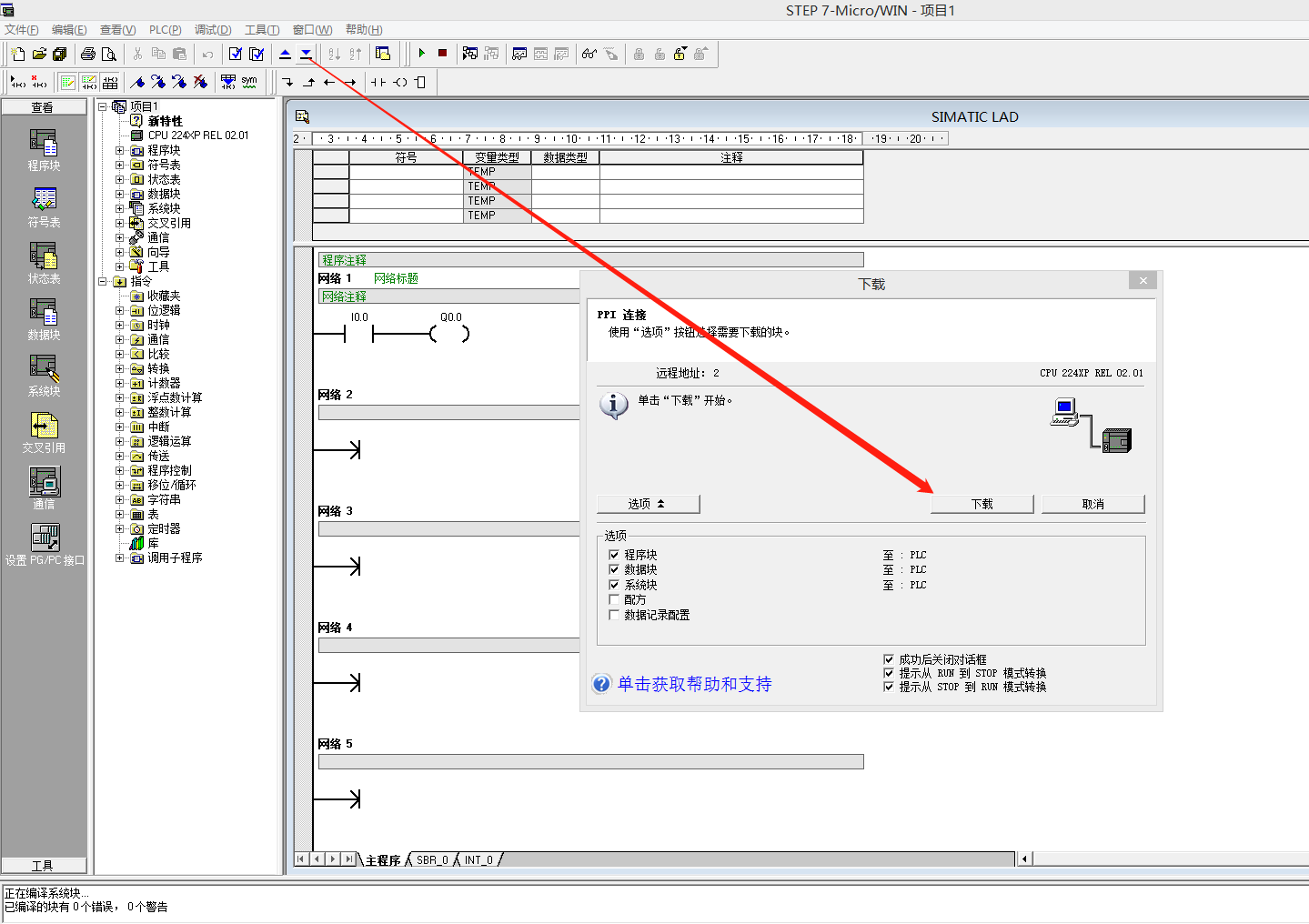

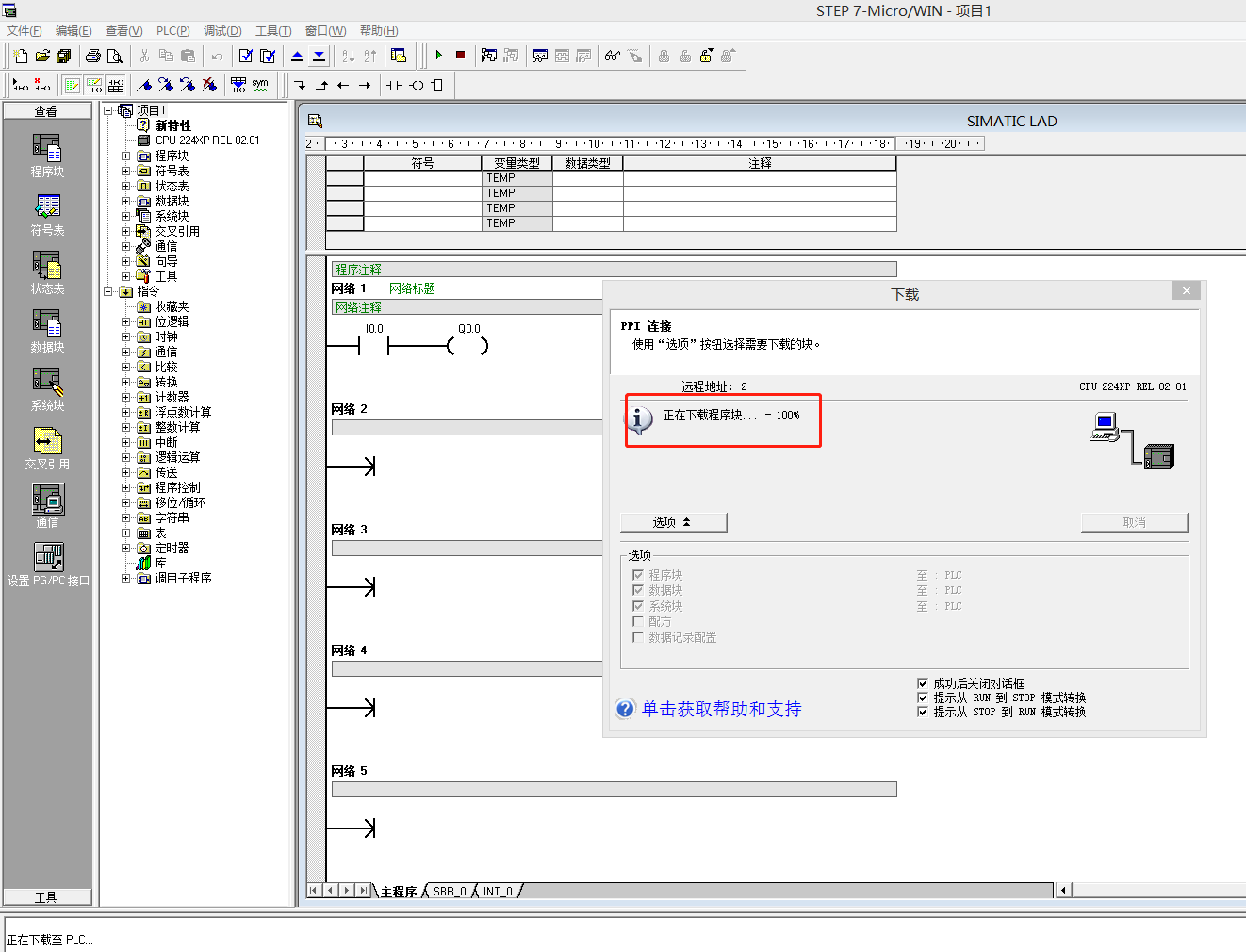

七、新建PLC工程程序，并下载

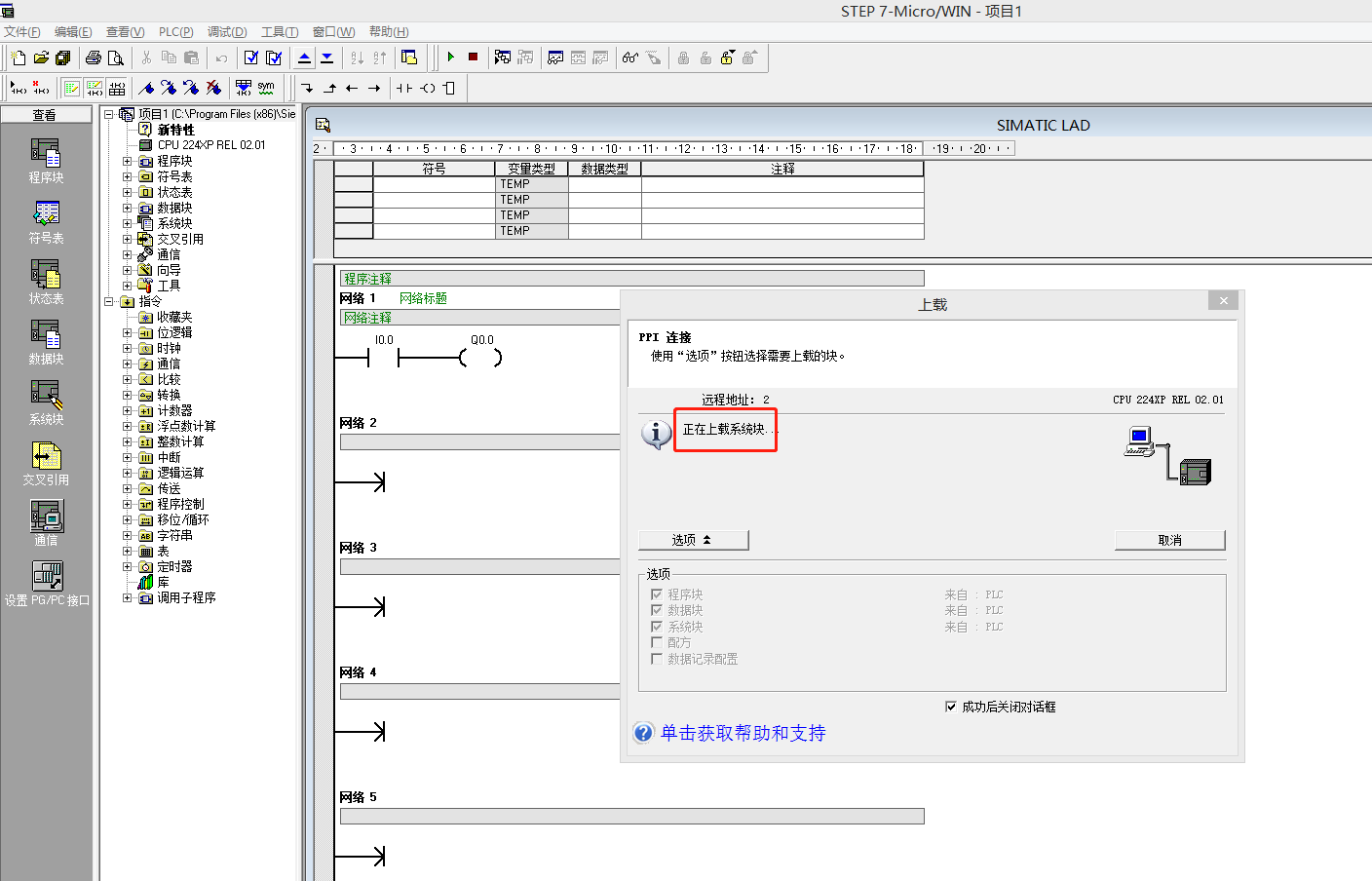

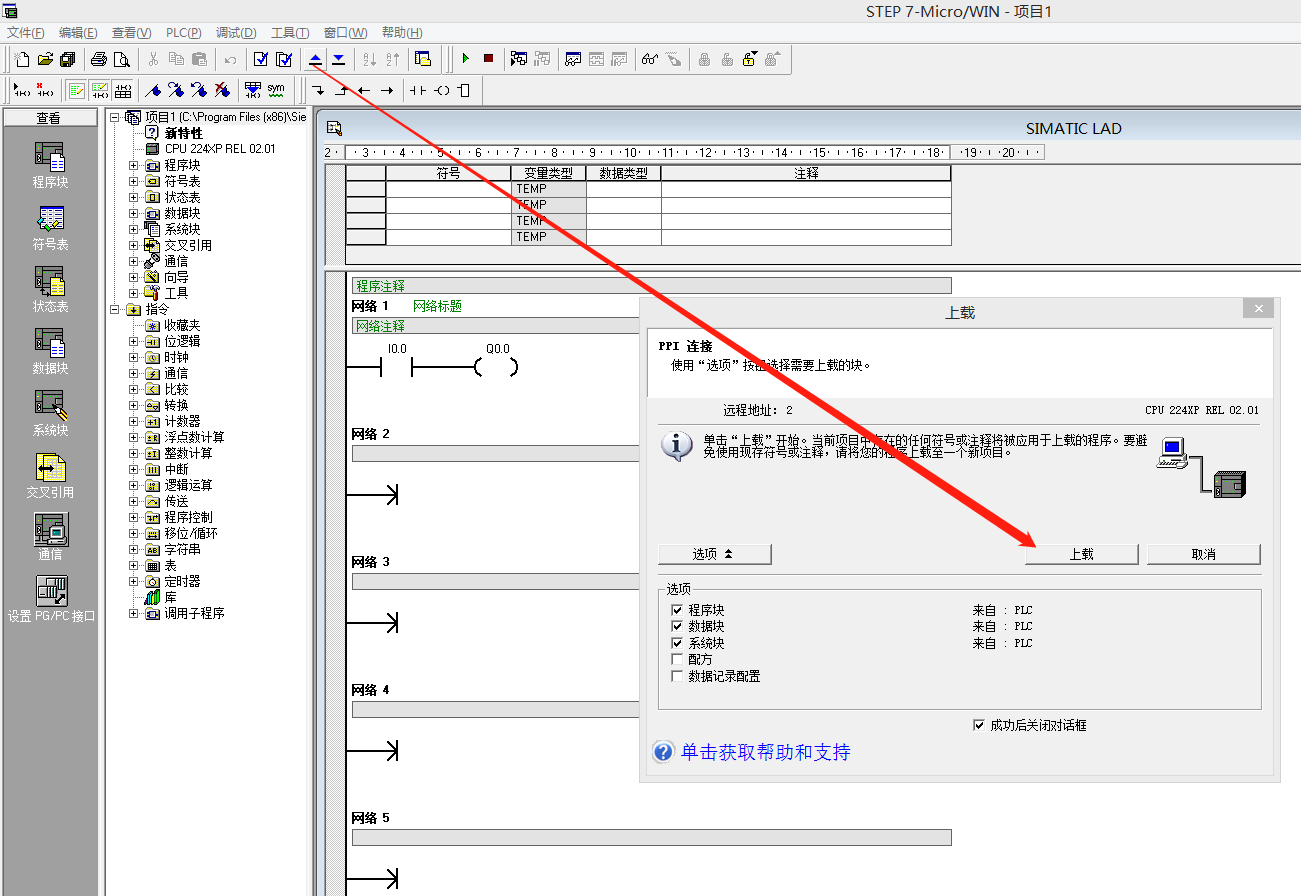

八、上载程序

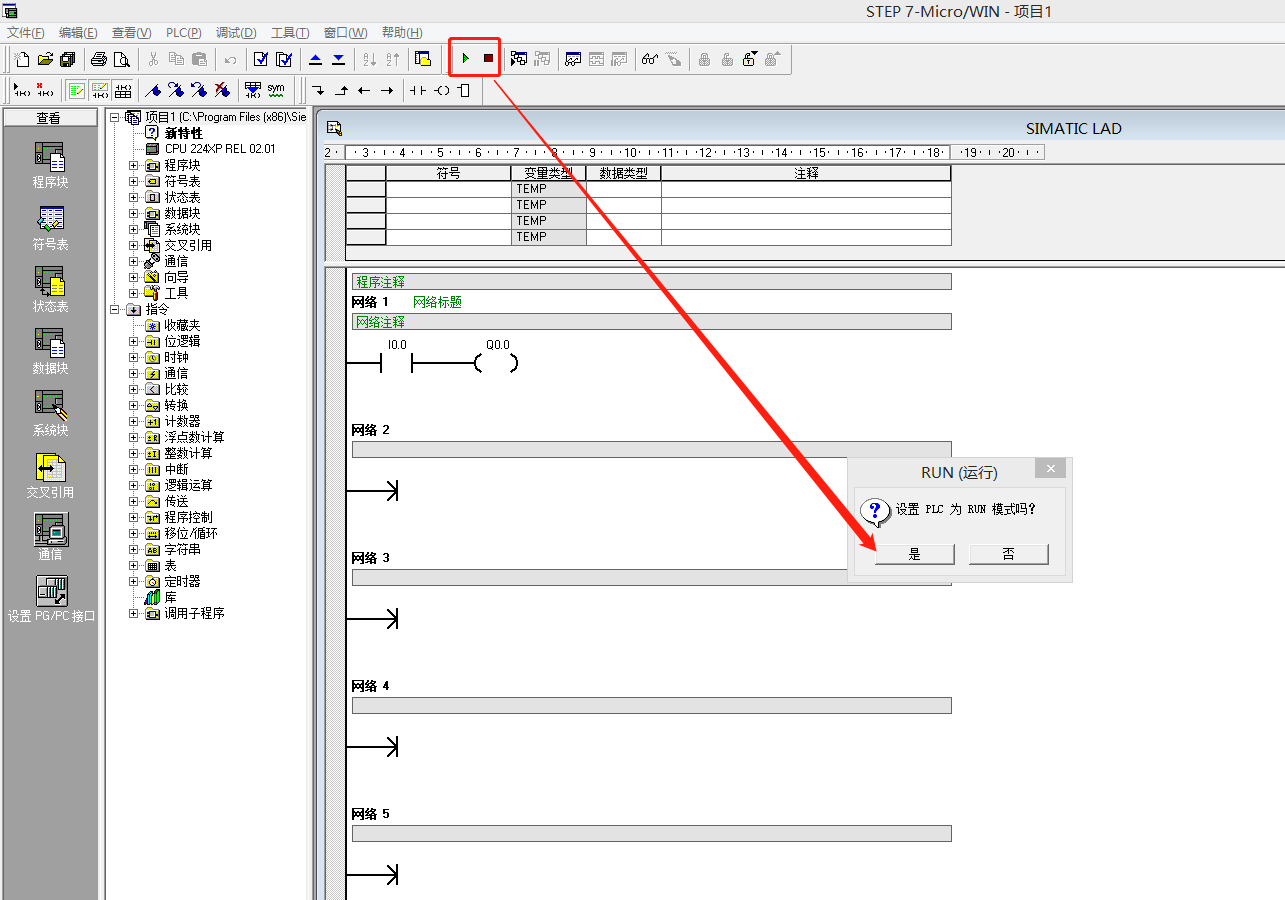

九、PLC程序运行（RUN）和停止（STOP）
可以控制PLC的运行状态，此时观察PLC的指示灯会有变化。

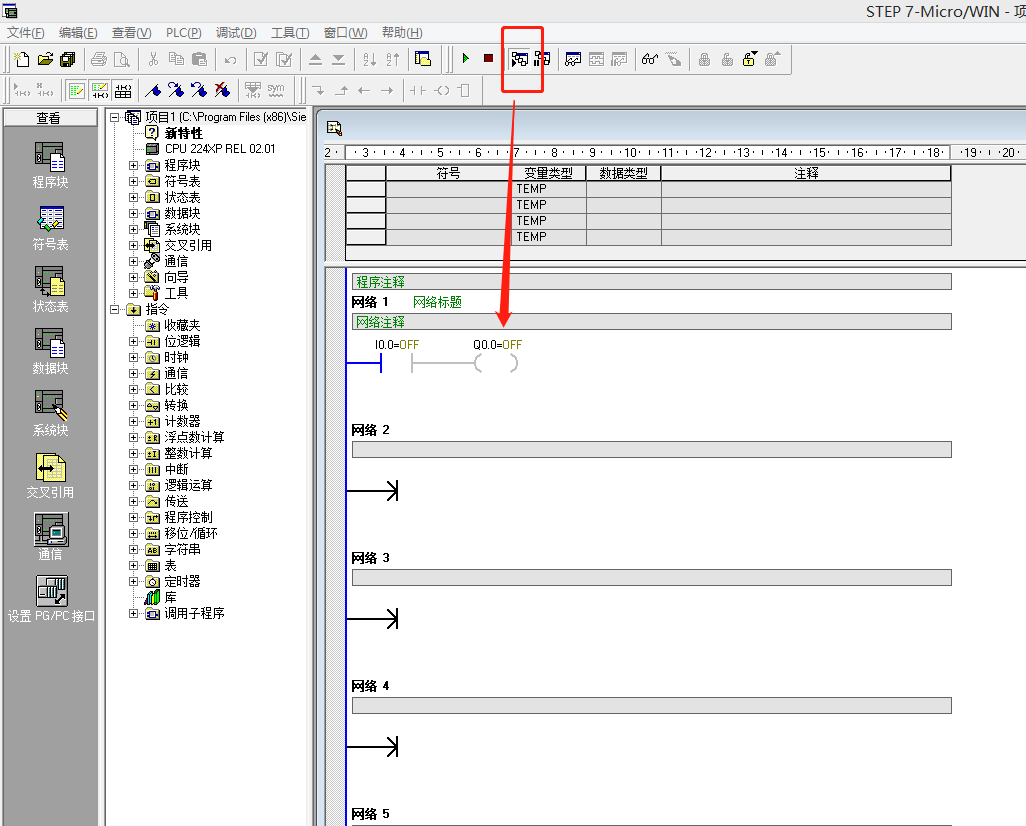

十、程序状态监控
