今天我们讲一下松下FPWINGR软件与松下PLCFP0-C32的通信连接，通过RS232数据线进行程序的上传下载。PWINGR软件和FP0-C32这个是比较早的PLC软件和硬件。我们需要准备以下软硬件：

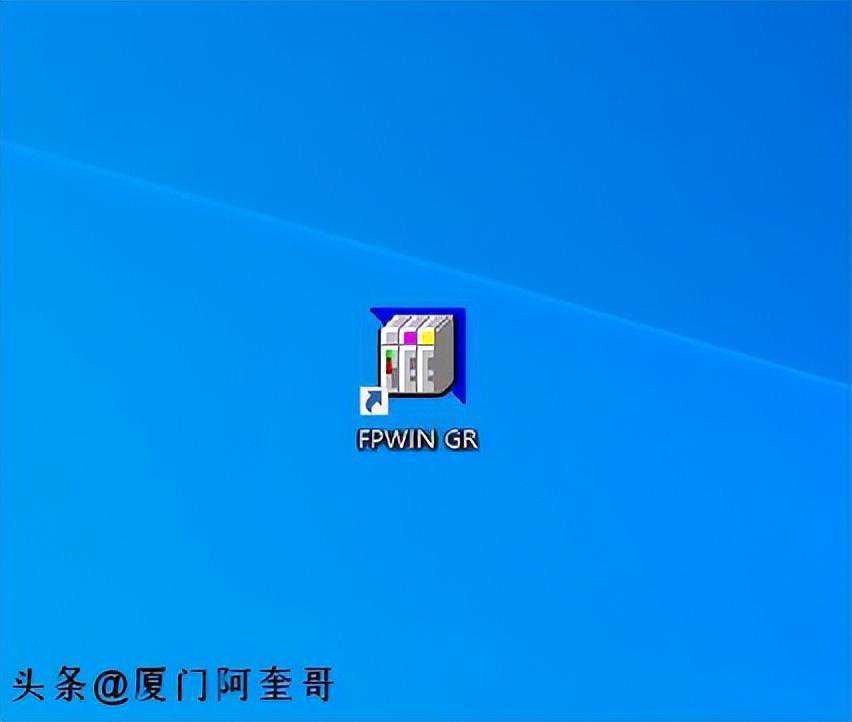

松下FPWINGR软件：

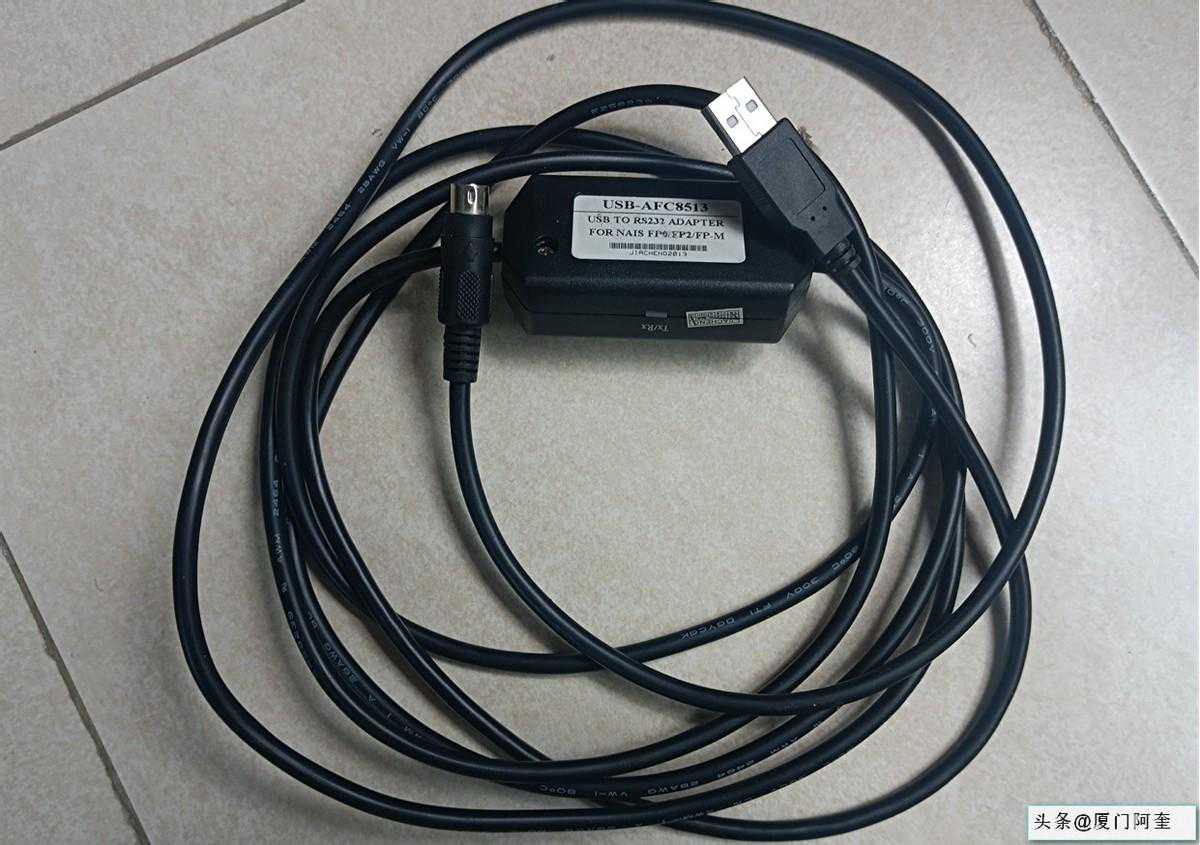

PLC编程电缆数据线（5针圆孔）USB-AFC8513，如下图：

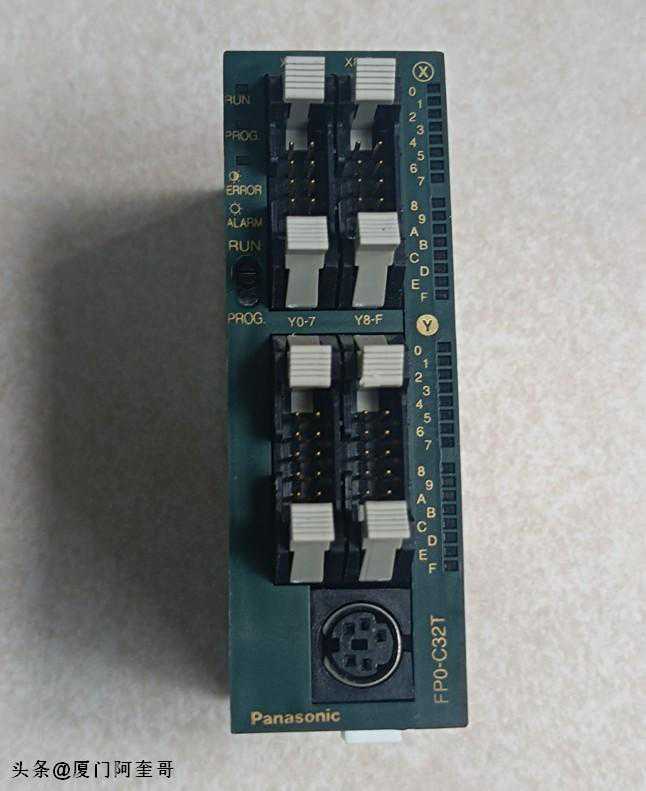

松下FP0-C32PLC模块：

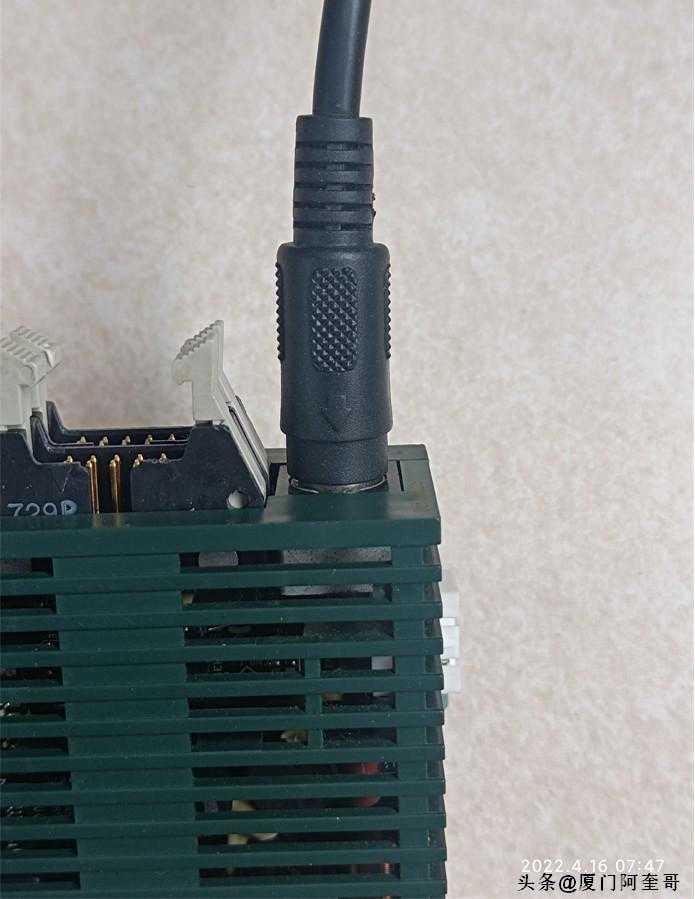

1、我们先把硬件连接起来，将通信线的圆孔插在PLC上的通信口，要注意孔要对好，否则会把数据线的针插坏。

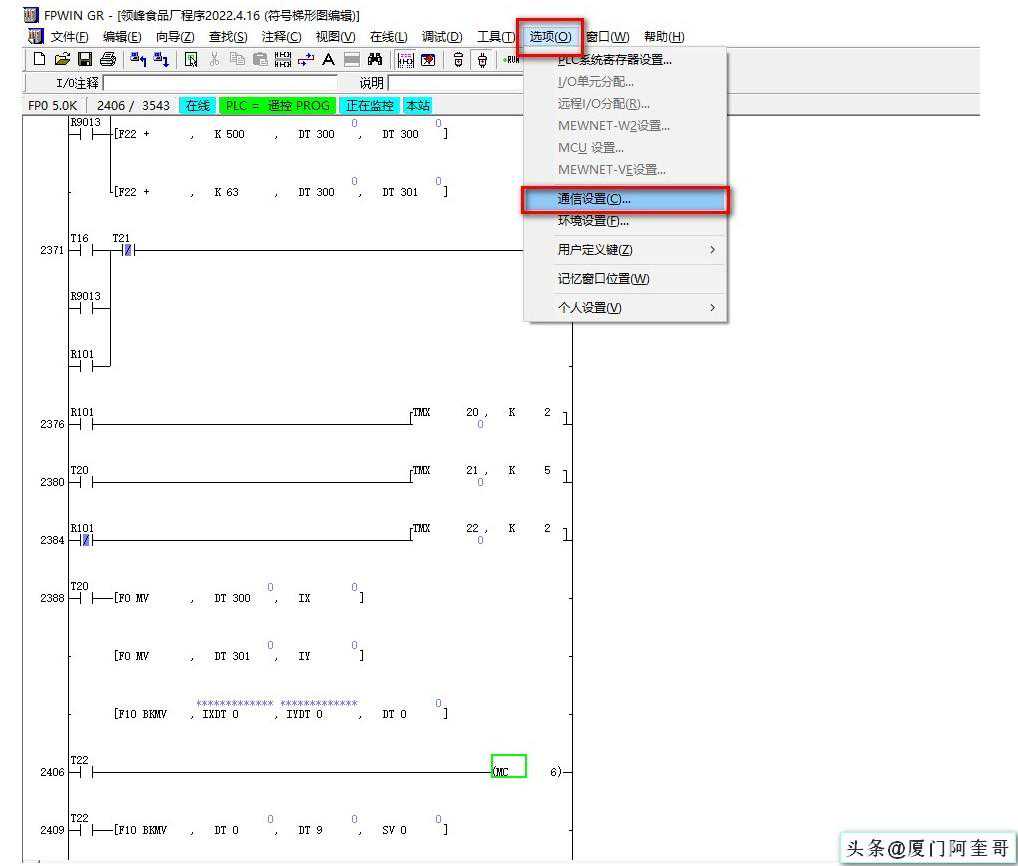

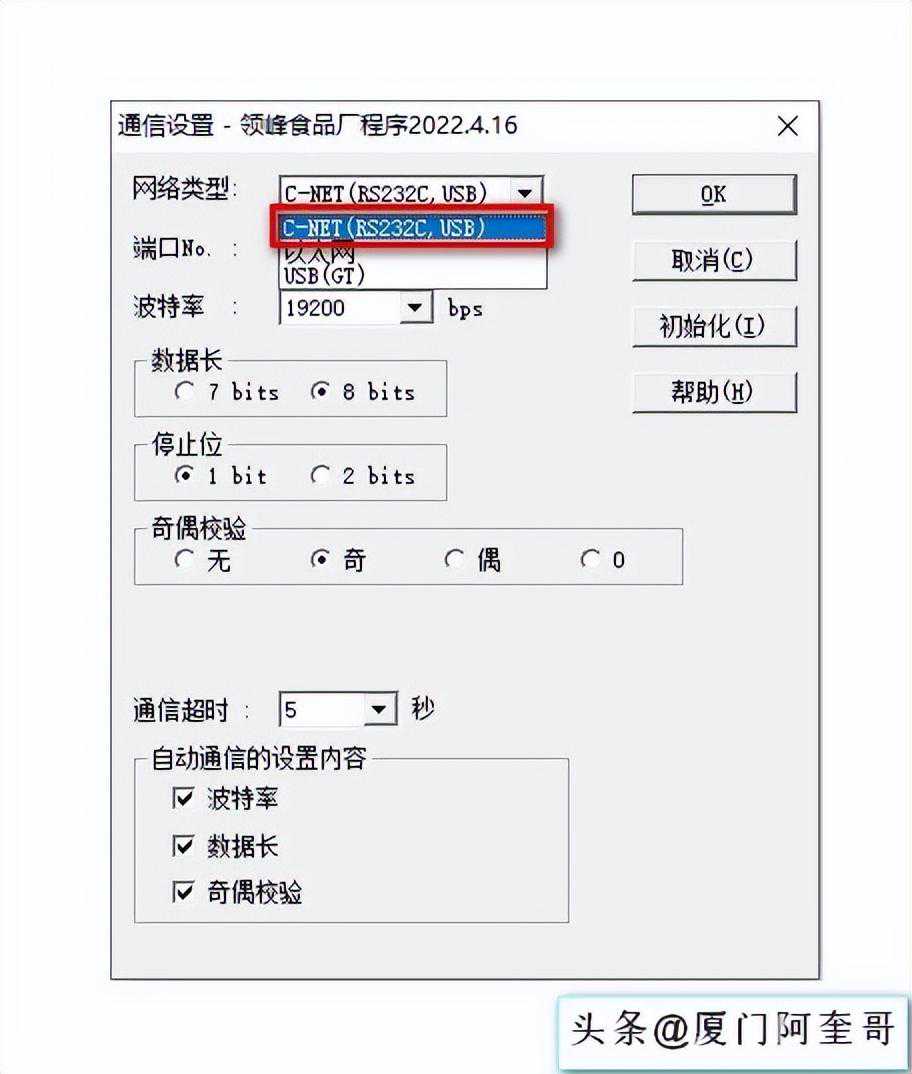

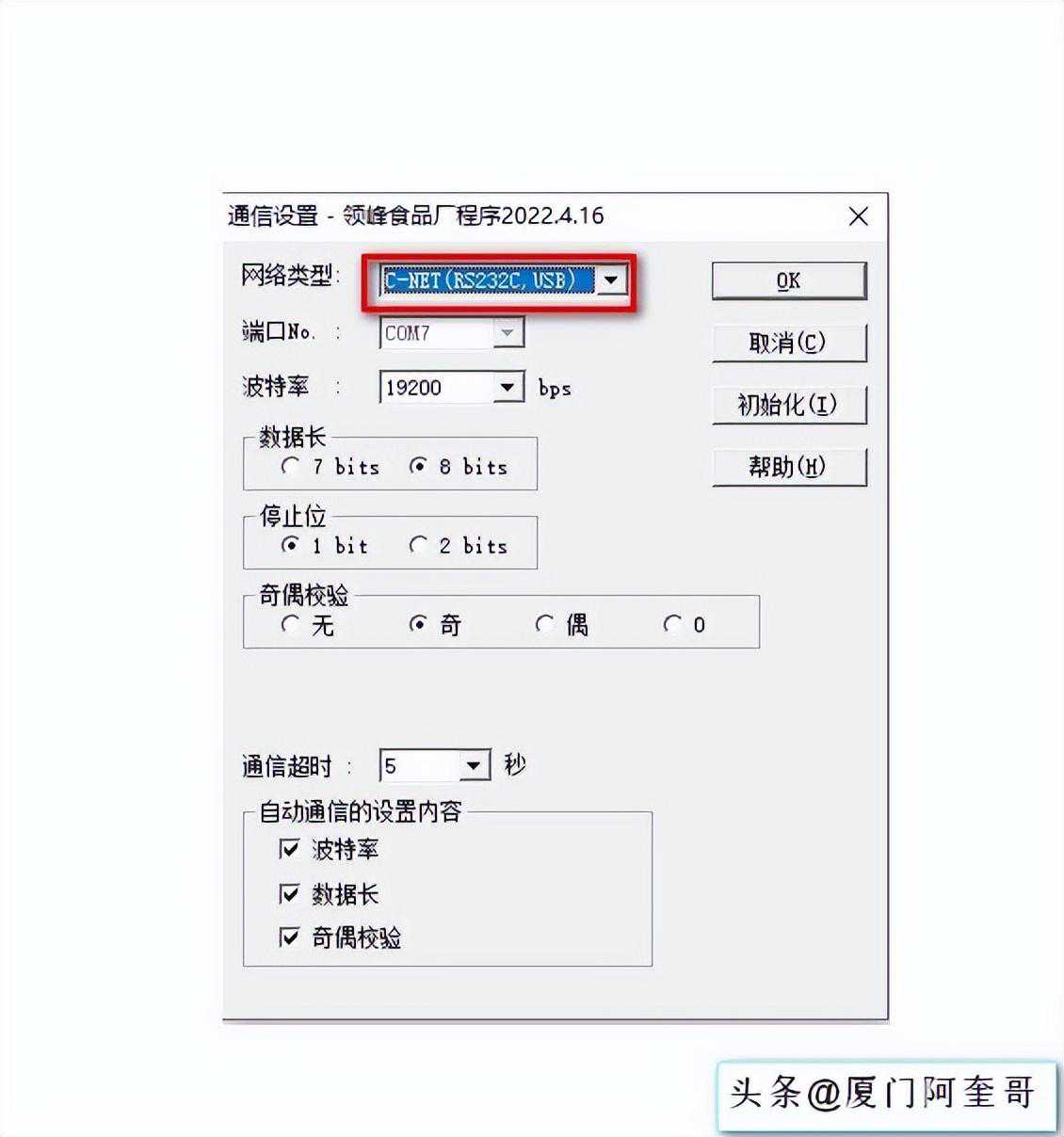

在弹出的通信设置对话框，网络类型选择C-NET（RS232C,USB）。

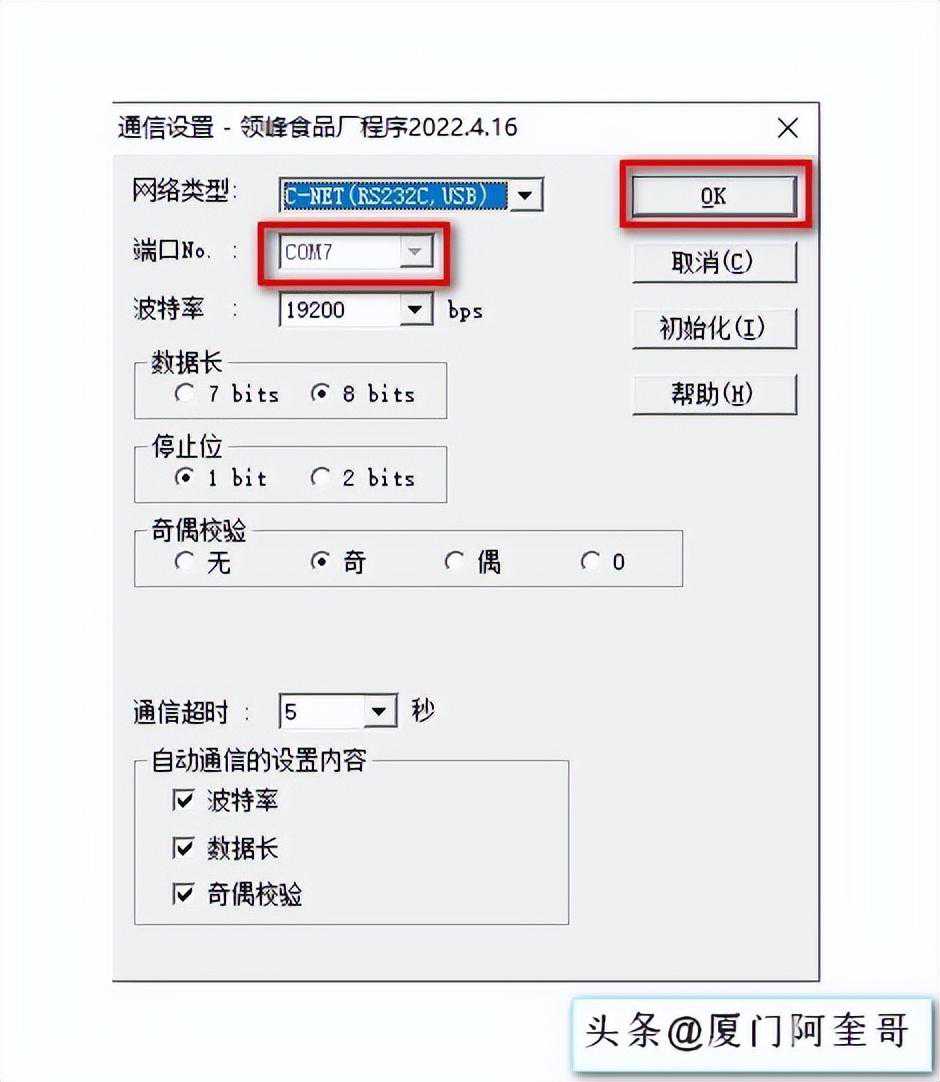

4、打开我的电脑-设备管理器，查看我们通信线所占用的端口号，如下COM7口。
7、进入在线模式，状态如下图所示，PLC软件已正常连上PLC。

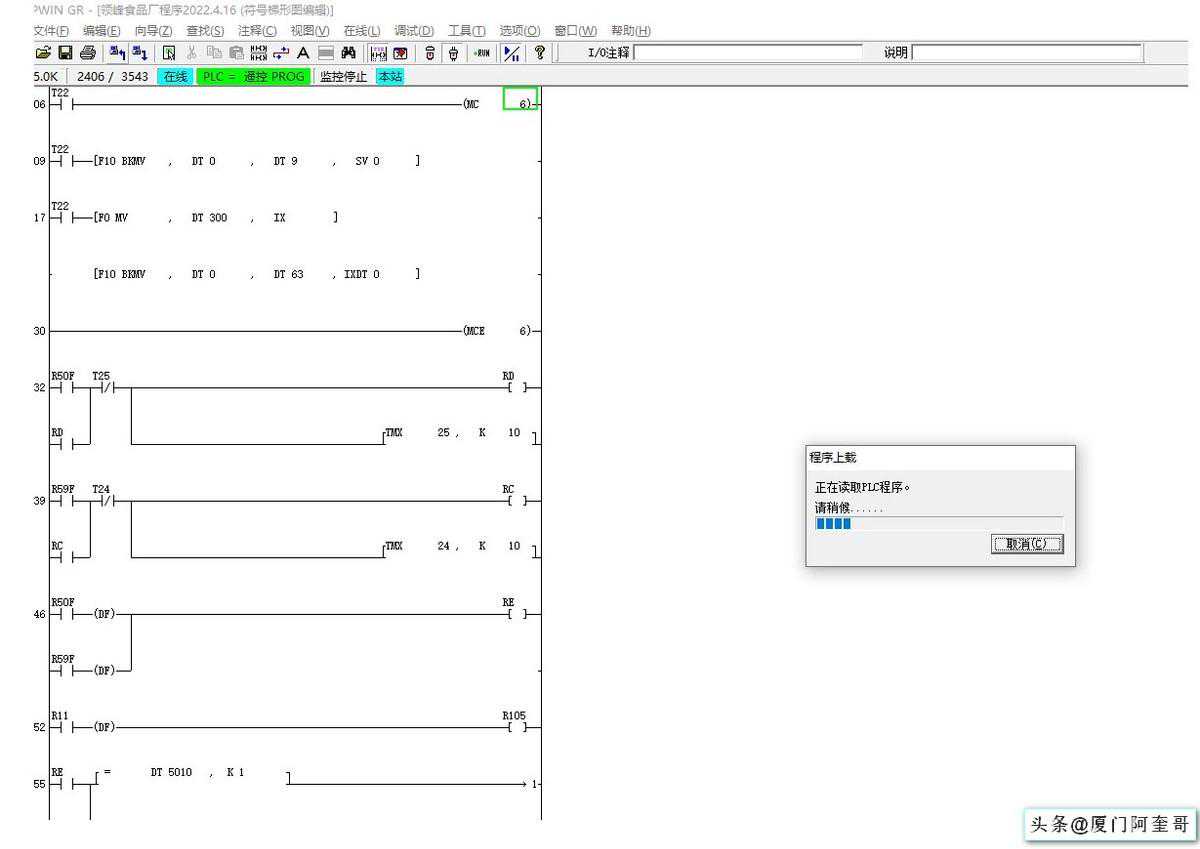

程序正在上传时的状态。

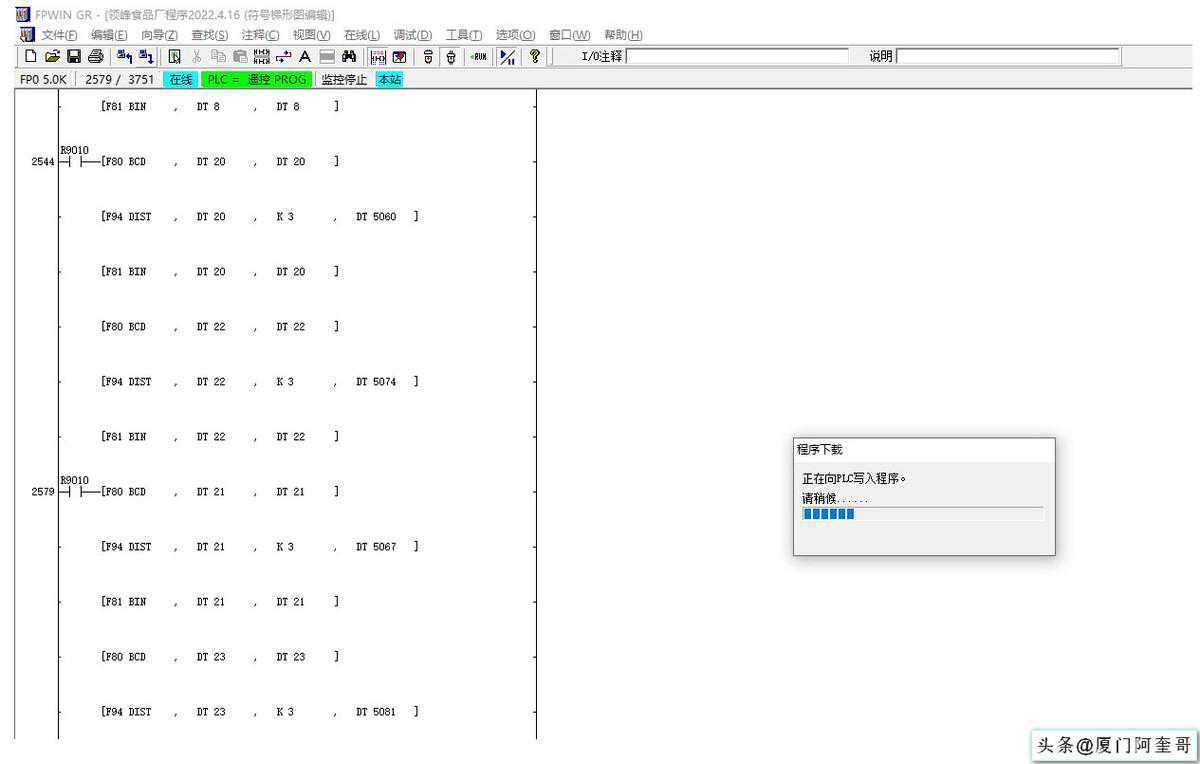

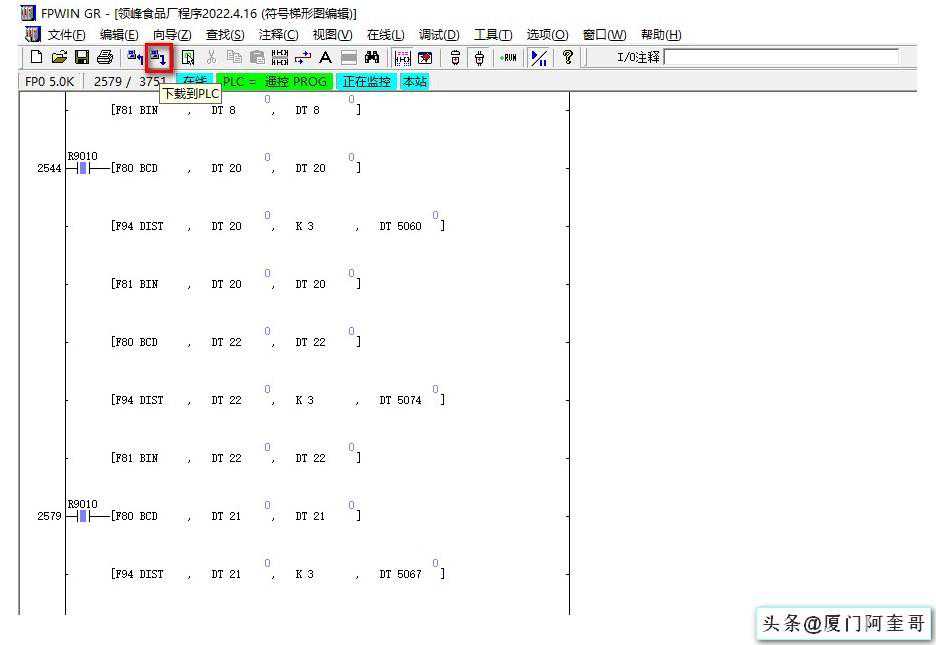

程序正在下载时的状态
11、至此我们完成了松下PLC的通信连接、程序的上传和下载操作。
