以下以MT6103ip的触摸屏和三菱FX系列plc的连接作为样例，完成一台触摸屏连接多台多同型号plc。首先plc必须配备485BD板，不能用编程口，这一点要注意一下。下面我们就开始讲解
1、确定好连接方案，如下：

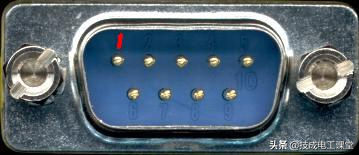

以下是触摸屏的接线端子，有9个引脚，有一组RS4854W的，可以拿来和plc连接.
以下是plc的bd板位置（左边绿色位置就是）

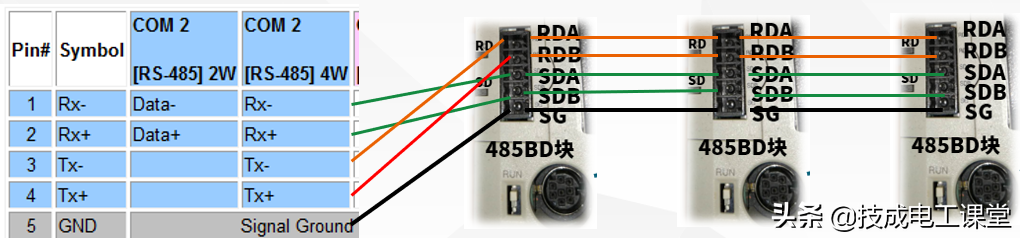

触摸屏和PLC的BD板之间的连接如下（COM2）
主触摸屏plc1plc2plc3
1、2号引脚接一个110欧的电阻，3、4号引脚接一个120欧的电阻，触摸屏端和最后一个plc都需要接，增强抗干扰能力。
3、屏参数的设置打开威伦软件，新建文件MT6103IP，添加本机plc,选择如下图，用4854W通讯选择COM2，在HMI属性里把站号设为0，其他参数默认

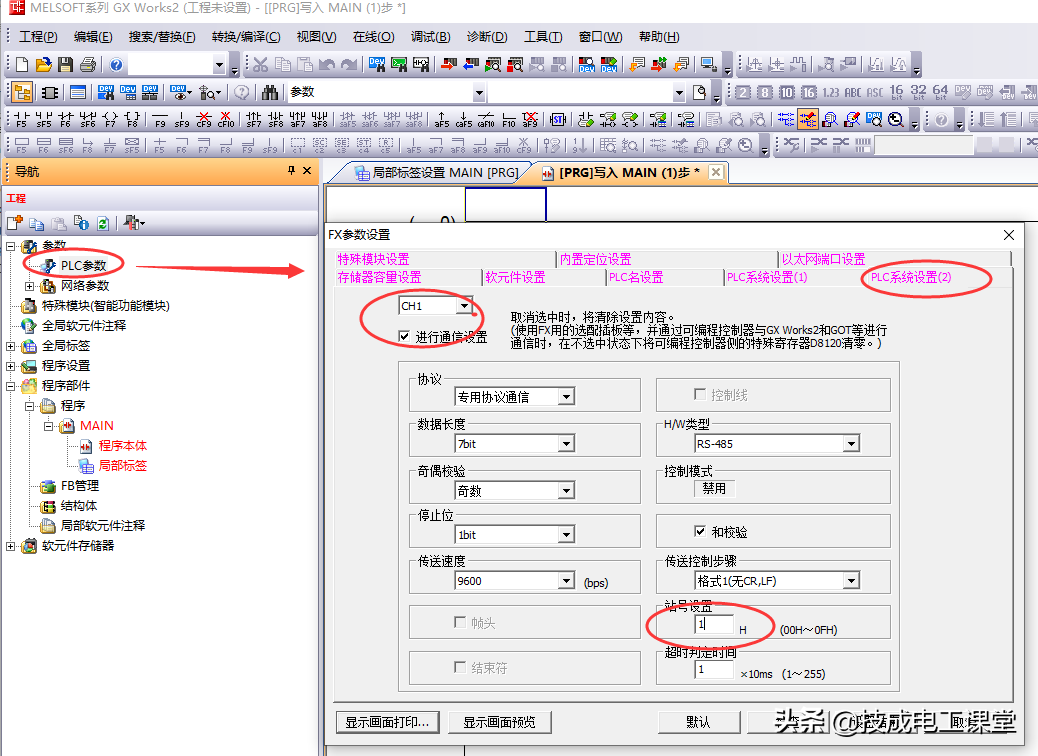

第一台（站号设置为1，注意选择专用通讯协议，然后其他通讯参数要一一对应好）

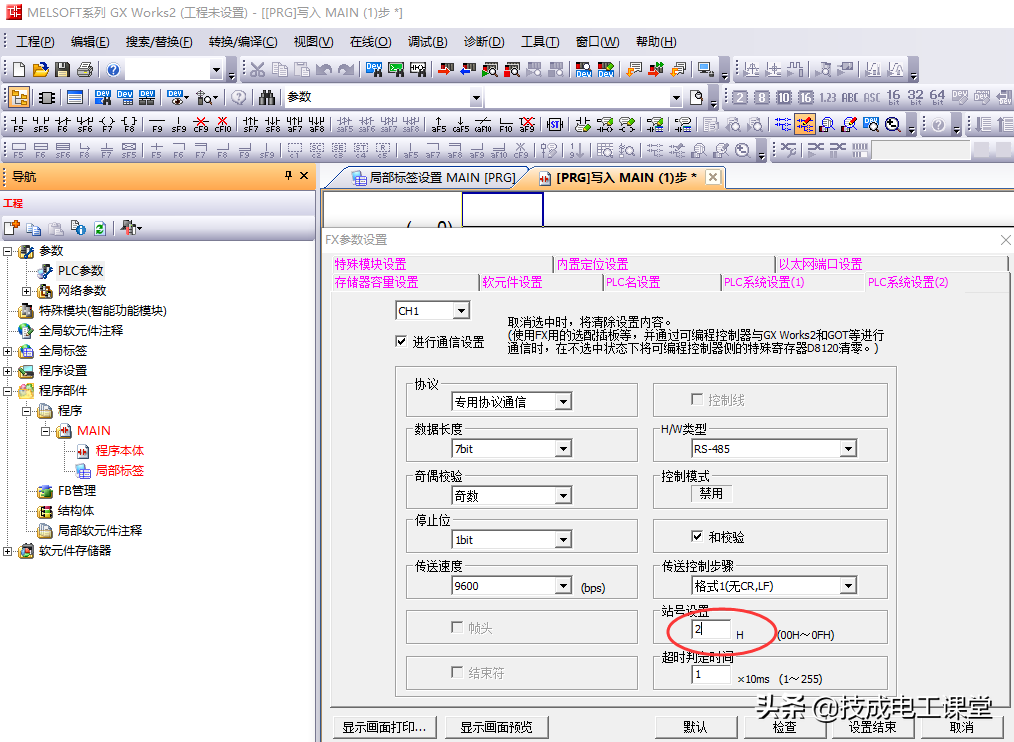

第二台（站号设置为2）
第三台（站号设置为3）
完成以上内容，就可以实现一plc与多台威伦的触摸屏进行通讯了。
5、触摸屏编写1号站

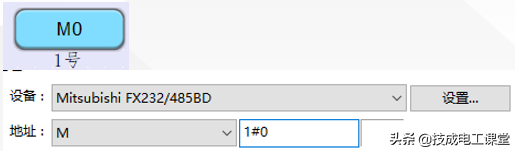

1号站

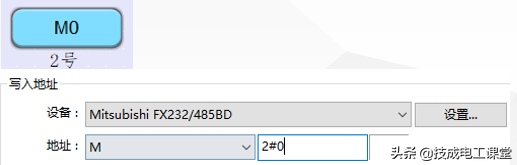

2号站
2号站

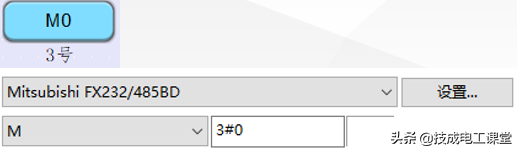

3号站
3号站
触摸屏用的是威纶通软件写的，PLC软件用的是版本的，有需要程序的请私信回复“威纶通”领取！
