1.接口、协议、软件的关系概述

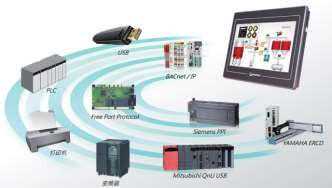

HMI要达成通讯的目标设备包括：PLC、变频器、伺服控制器、运动控制卡、温控器、称重仪等各种带有通讯接口的设备。
通讯接口分为串口（RS232、RS4852W两线制、RS4854W四线制）、现场总线CANBUS、以太网、USB口等多种形式。
通讯协议：包括：PPI、MPI、MODBUS等；目前软件EasybuilderPro中已经内置了约300种通讯协议，支持成千上万种PLC、变频器、伺服、仪表等控制器类型；
除了同一品牌的控制器会采用同样的协议，不同品牌不同设备之间也可采用不同的通讯协议，如欧姆龙和TRIO控制器都可使用Hostlink协议，如大部分变频器、仪表都支持MODBUS协议；

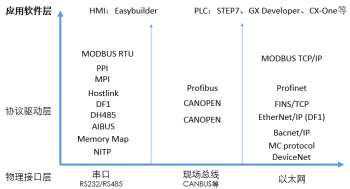

接口，像是各种公路，从低速的串口，到高速的以太网；协议，好比是交通规则，海内外各个地方有异同；
软件，像是交通工具，运行在公路上（通过响应接口通讯），遵循与交通规则（支持各异的通信协议），到达不同的目的地（实现不同的控制功能）
2.TK6071IP的串行接口定义
TL6071IP触摸屏具备一个插座，根据针脚定义不同分为两组串口。分别是：COM1[RS232]、COM2[RS4852W/4W]9针D型公座。
要快速达成HMI与PLC的通讯，要特别注意到：通讯接线和通讯参数设置。

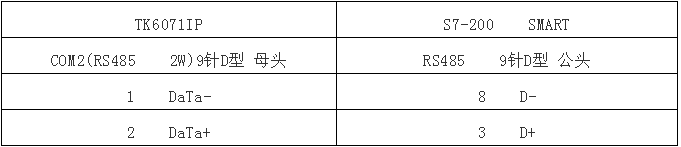

3.TK6071IP和S7-200SMART通信的接线
在这里我们使用TK6071IP触摸屏的COM2(RS4852W)的方式接线。
S7-200SMARTPLC的串口为9针D型母座，通常使用3号针脚（信号+）、8号针脚（信号-）和5号针脚（接地）来接线通信。5号针脚一般可以不接。
西门子S7-200SMARTPLC串口默认参数：波特率9600，偶校验，数据位8位，停止位1位，站号2，接口类型RS-4852W。
4.通信参数设置步骤

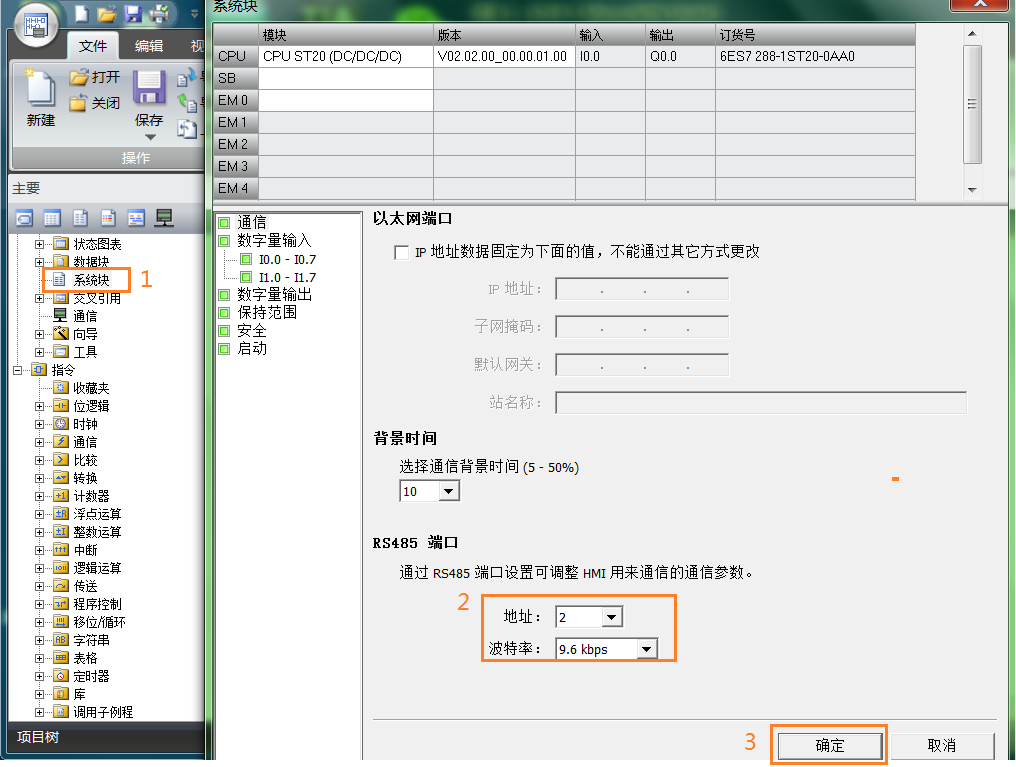

1)打开PLC的编程软件STEP7-MicroWINSMART——系统块——通信，查看
PLC端口的波特率、PLC站地址。

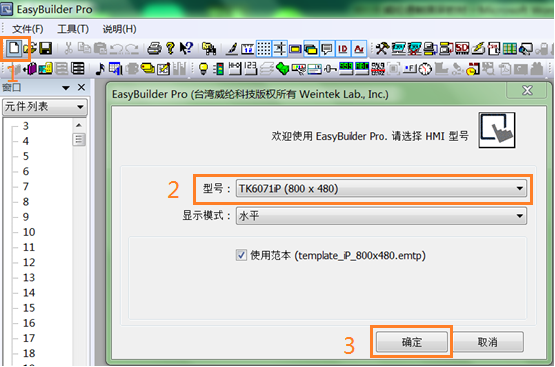

2)打开EasyBuilderPro软件，选择开新文件→选择HMI型号为TK6071IP

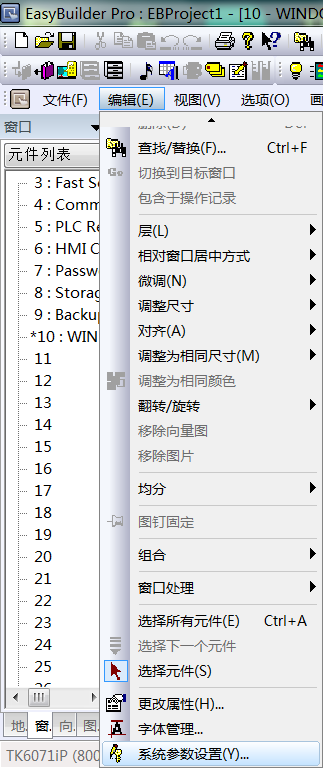

3)选择“编辑”→“系统参数设置”

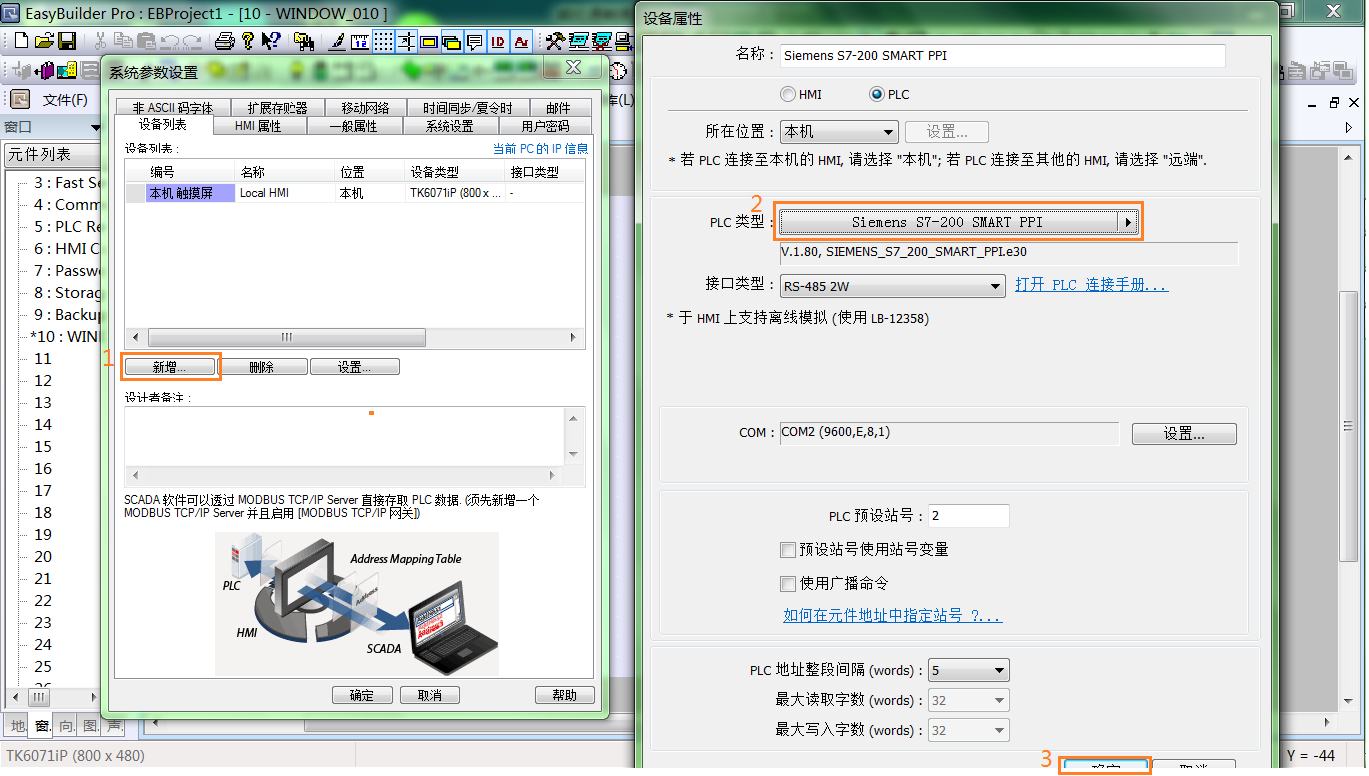

4)选择“设备列表”→“新增”→选择PLC类型为SiemensS7-200SMARTPPI。
