制作时间：2022.5
硬件设备：CJ2M（PLC，内置网口）
软件：CX-Programmer、SocketTool
案例简介：
1.掌握使用SocketTool软件发送FINS/UDP命令读写PLC数据。
2.熟悉FINS/UDP命令格式的具体含义。
1.系统概述，硬件搭建和接线
图1-1

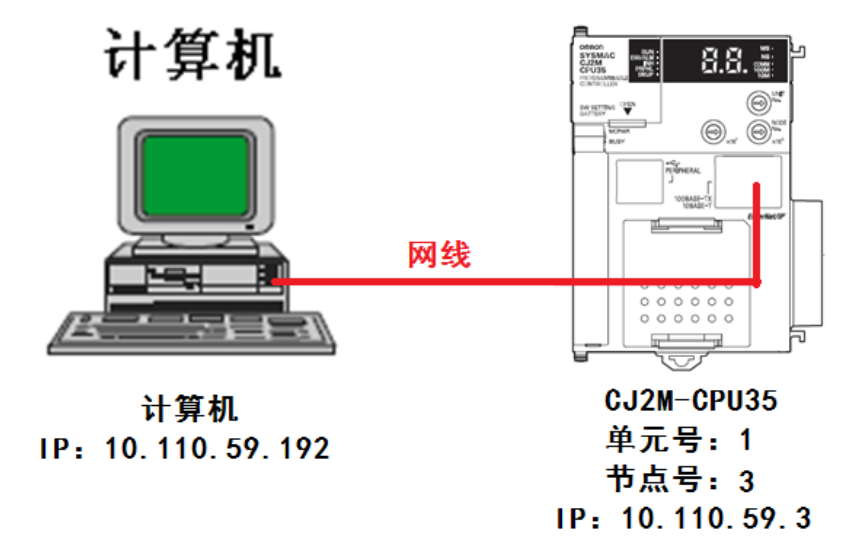

内置EIP模块拨码设置IP地址10.110.59.3；计算机IP地址为10.110.59.192。
2.操作步骤
（1）硬件设置：

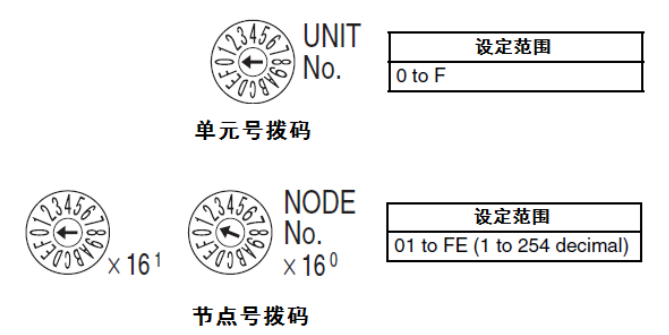

CJ2M内置的EIP口两个拨码含义如下：
图2-1
本案例设置CJ2M内置EIP口模块单元号为1，节点号为3。
2）软件操作：
a.在CX-Programmer中新建CJ2M的工程，把PLC切换到编程模式创建IO表，

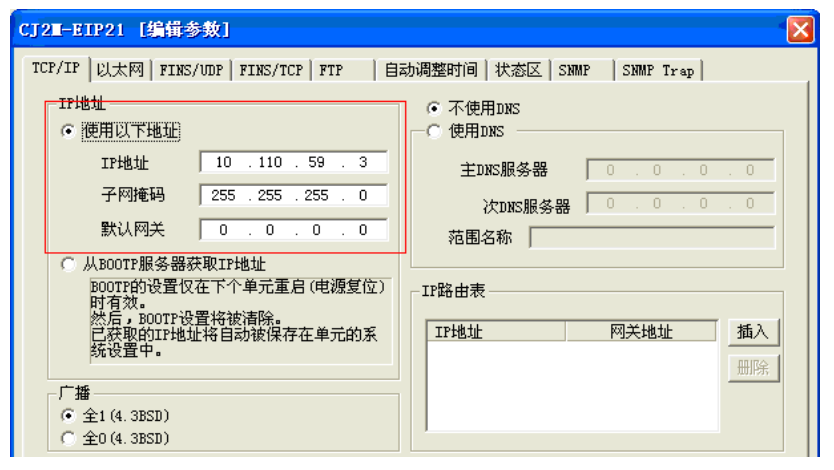

双击读取出来的EIP21模块，设置IP地址与子网掩码，其中最后一个网段与
硬件节点号一致：
图2-2

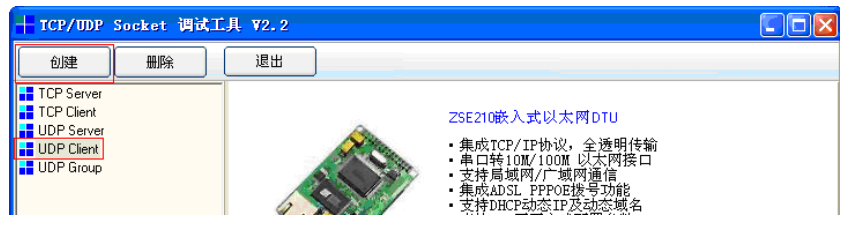

b.打开SocketTool软件，新建一个UDP客户端：
图2-3

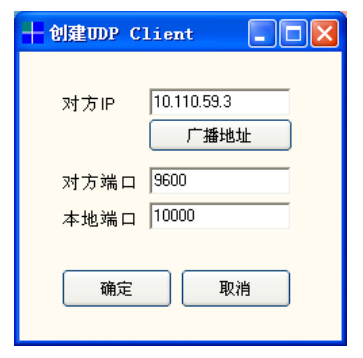

IP地址设置PLC的IP地址，对方端口设置9600，本地端口设置10000（两个端
口号不能设置成一样的）。
图2-4

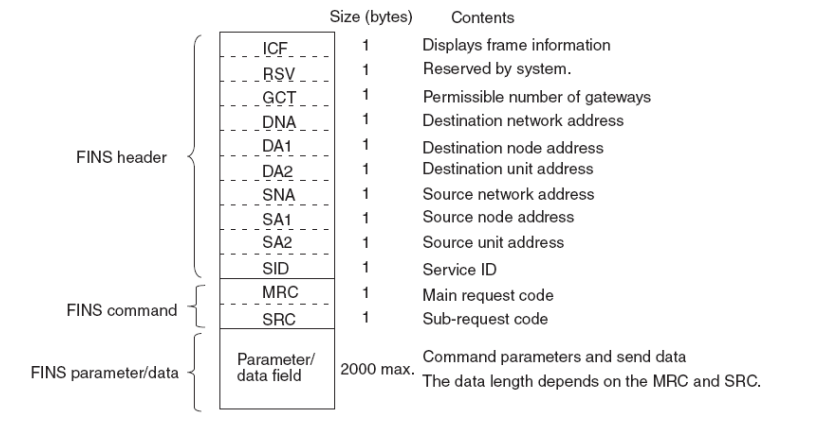

c.上位编写FINS/UDP命令，具体格式说明如下：
图2-5

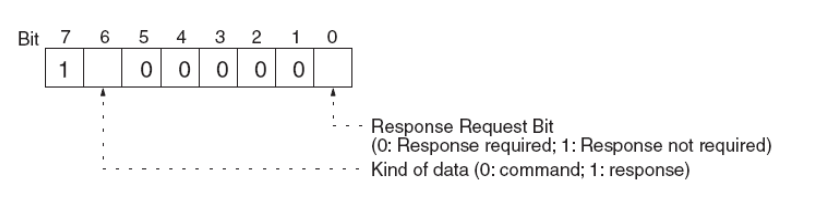

其中ICF数据格式如下：
图2-6
即发送数据时候，ICF=80
RSV固定00，GCT固定02
DNA为目标网络号
DA1为目标节点号
DA2为目标单元号
SNA为源网络号
SA1为源节点号
SA2为源单元号
SID设置00
此次计算机IP：10.110.59.192，PLCIP：10.110.59.3
即目标（PLC）网络号0，单元号0，节点号03
源（计算机）网络号0，单元号0，节点号192
即FINS头代码为：
0000C00000
注：PLC侧直接对CPU操作，与以太网模块实际单元号没有关系，固定为0。
d.使用0101代码读D100的数据，命令如下：
0101（读代码）82（DM地址代码）006400（D100）0001（1个数据）

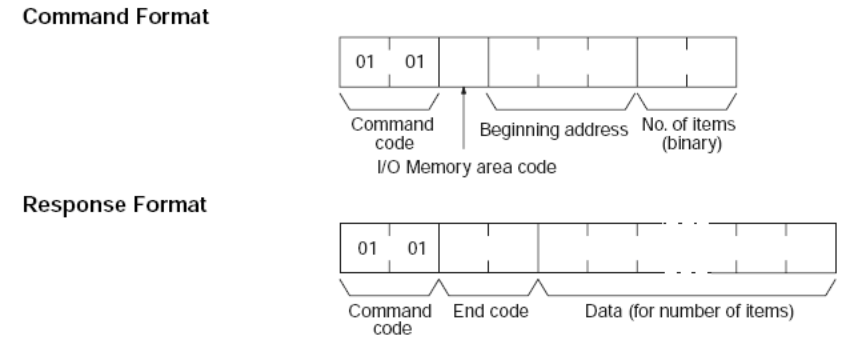

0101指令说明如下：
图2-7
e.用0102代码写为ON，命令如下：
0102（写代码）31（W位地址代码）000005（）0001（1个数据）01（ON）

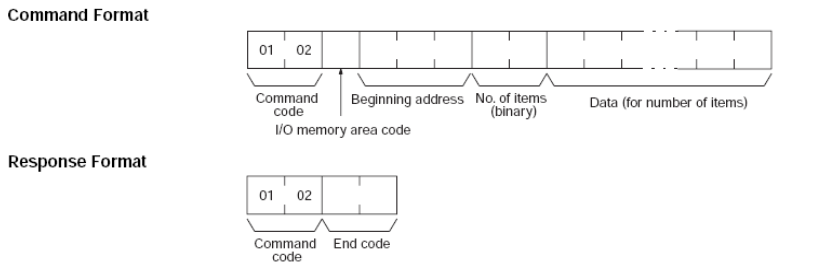

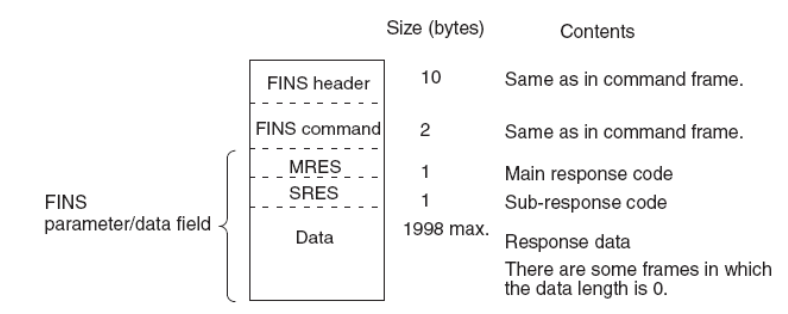

0102代码格式说明如下：
图2-8
3.现象和结论

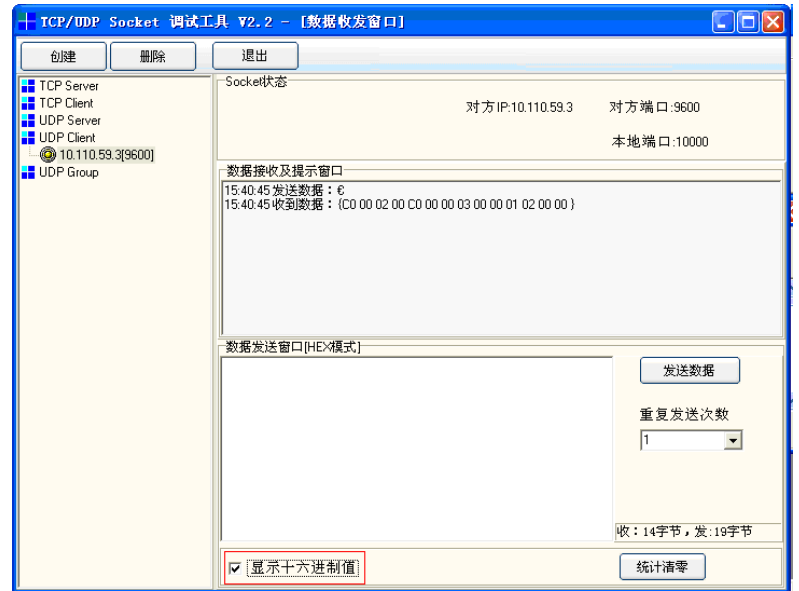

a.读D100数据，完整命令如下：
0000C0000001001
图3-1
图3-2
即：C0000200C000（计算机节点）000300（PLC节点）000101（读数据）

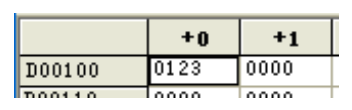

PLC内存数据如下：
图3-3

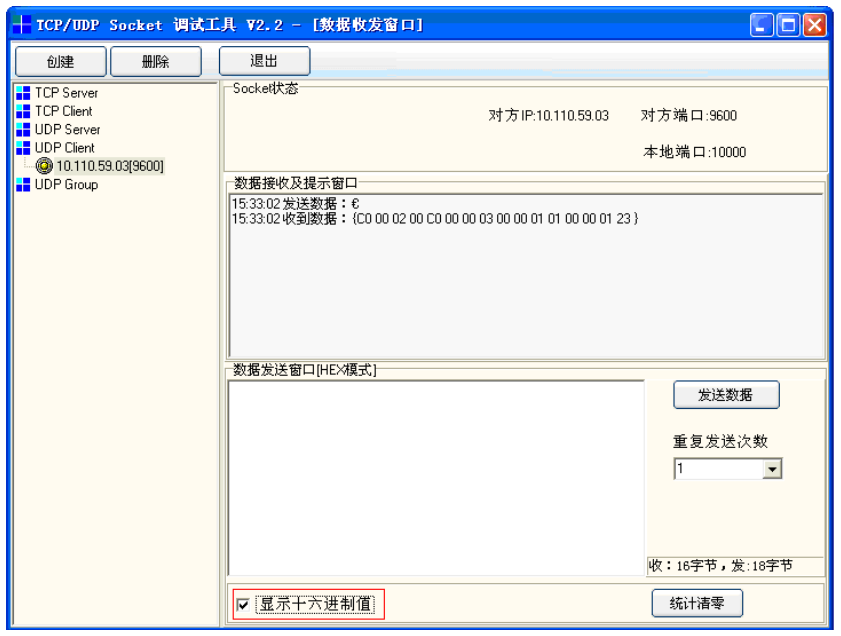

b.写完整命令如下：
0000C00000010231000005000101
图3-4
即：C0000200C000（计算机节点）000300（PLC节点）000102（写命令）
0000（正常结束）
PLC内存数据如下：
图3-5
4.注意事项
(1)PLC直接连接计算机，直连网线与交叉网线都可以。
(2)建立UDP客户端时设置的对方端口需要与PLC设置的端口号一致，默认
9600，否则通讯不上。
(3)以太网参数设置好后，可以连接CX-P软件测试设置与连接是否正确。
(4)在没有建立过路由表的情况下，网络号都为0。
(5)PLC侧直接对CPU操作，与以太网模块实际单元号没有关系，固定为0。
