叙述：现为大家讲解一下MODBUS的应用，现在工业控制上位机和下位机通信大部分采用通信协议为MODBUS.可想而知机器与机器通信的重要性。

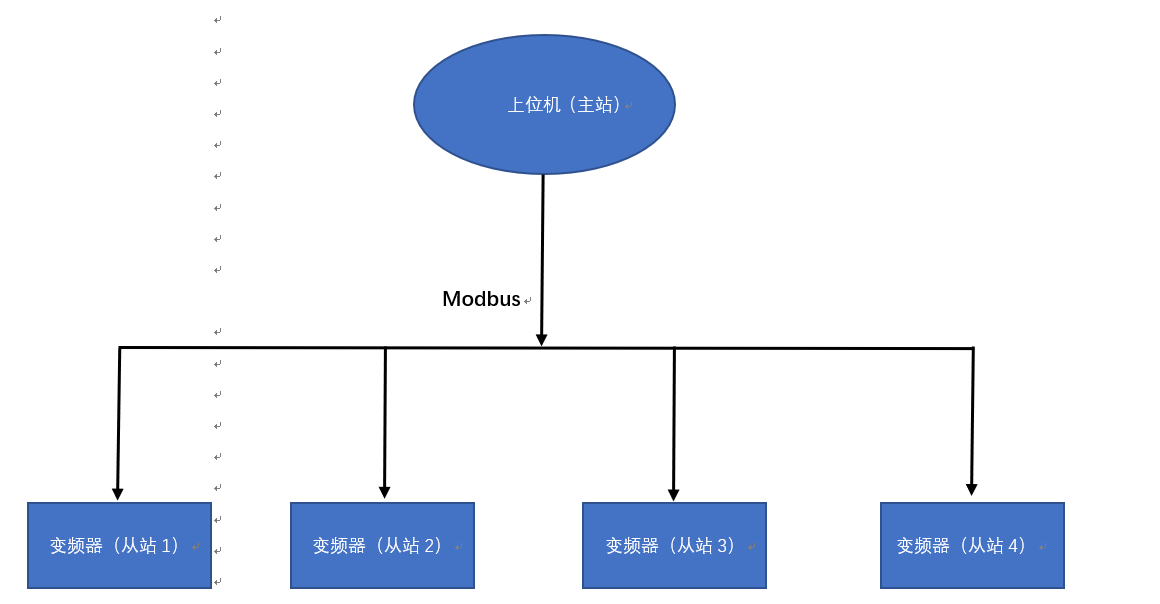

一：MODBUS系统框架图
二：MODBUS运用
MODBUS通讯的底层为RS485信号采用双绞线进行联接就可以了，因此传输距离较远，可达1000米，抗干扰性能比较好，且成本低，在工业控制设备的通讯中被广泛使用，现在众多厂家的变频器、控制器都采用了该协议
传送数据格式有HEX码数据和ASCII码两种，分别称为MODBUS-RTU和MODBUS-ASCII协议，前者为数据直接传送，而后者需将数据变换为ASCII码后传送，因此MODBUS-RTU协议的通讯效率较高，处理简单，使用得更多
MODBUS为单主多从通讯方式，采用的是主问从答方式，每次通讯都是由主站首先发起，从站被动应答。因此，如变频器之类的被控设备，一般内置的是从站协议，而PLC之类的控制设备，则需具有主站协议、从站协议

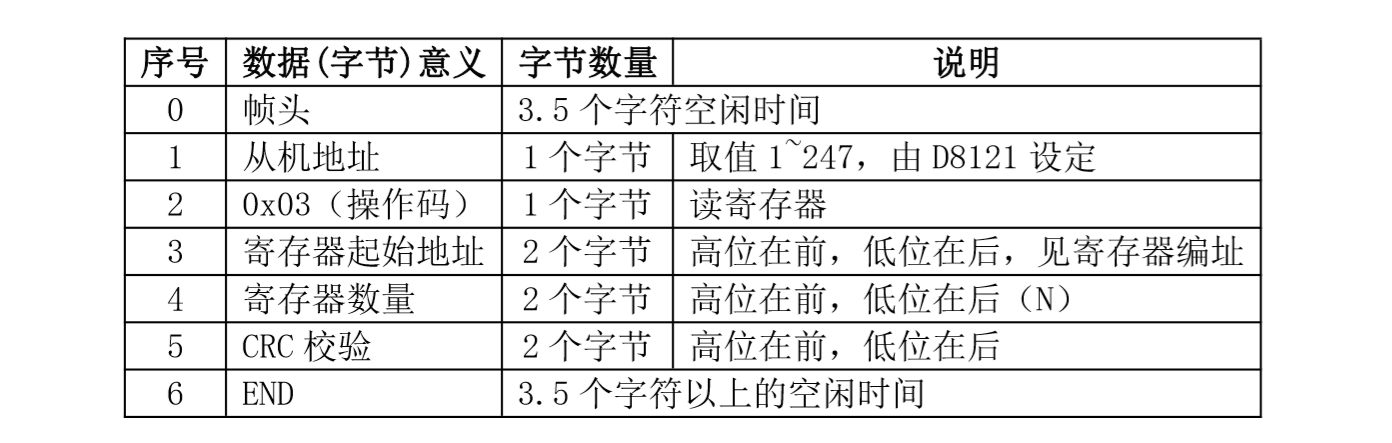

现在以MODBUS-RTU协议为例，说明通讯帧的典型格式：请求帧格式：从机地址+0x03+寄存器起始地址+寄存器数量+CRC检验

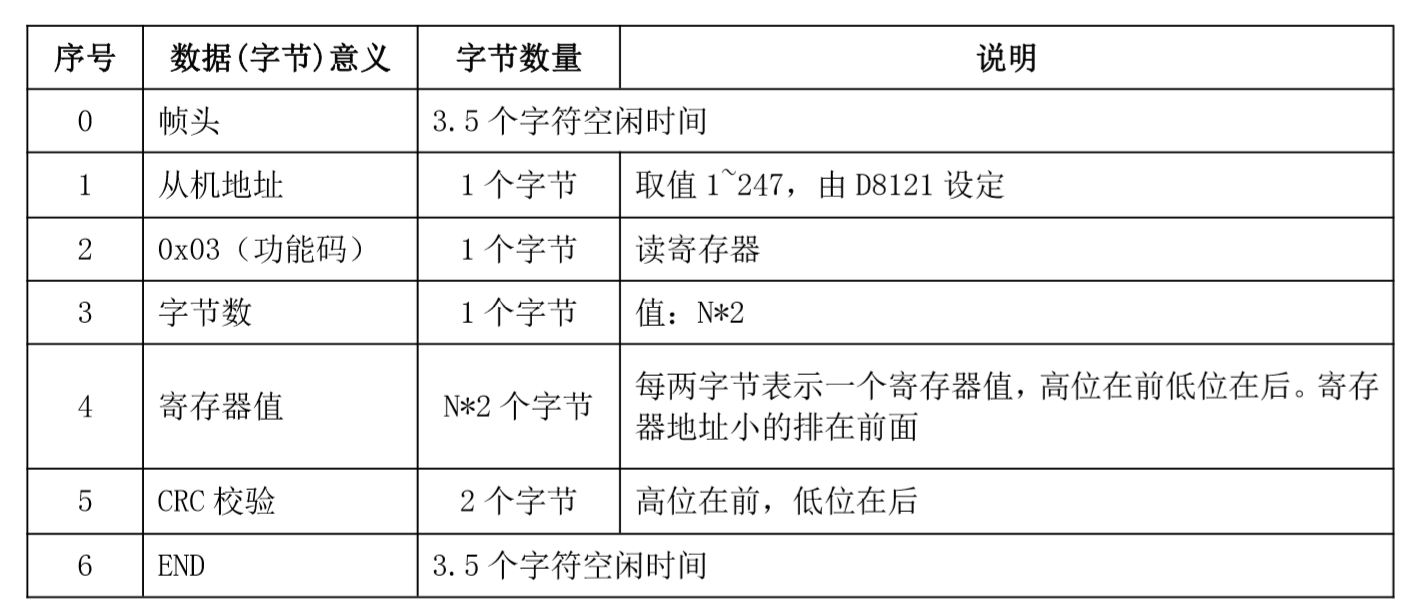

正常响应帧格式：从机地址+0x03+字节数+寄存器值+CRC检验

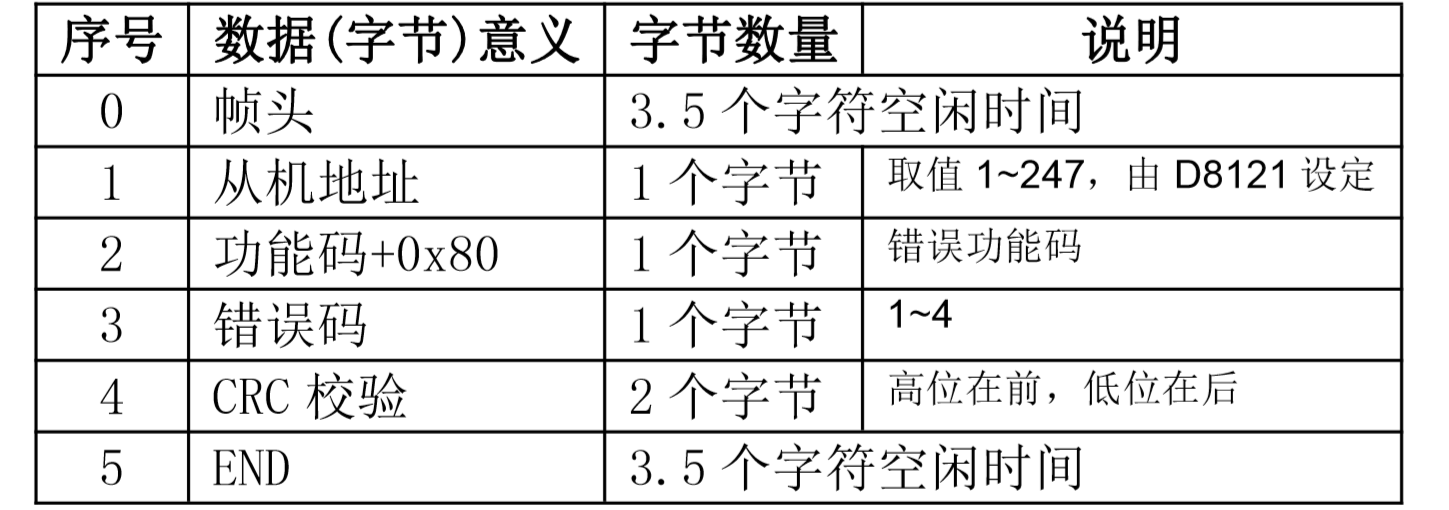

三：PLC编程时应该注意以下信息：
从机地址：主站发送帧中，该地址表示目标接收从机的地址；从机应答帧中，表示本机地址；从机地址的设定范围为1~247，0为广播通信地址。
操作类型：表示读或写操作；0x1＝读线圈操作；0x03＝读寄存器操作；0x05＝改写线圈操作；0x06＝改写寄存器操作。
对于变频器而言，只支持0x03读、0x06写的操作。寄存器起始地址：表示对从机中要访问的寄存器地址，对于MD280、MD320系列变频器的访问时，对应的就是"功能码号"、"命令地址"、"运行参数地址"；数据个数：即从"寄存器起始地址"开始要连续访问的数据个数，对于寄存器变量，以word为单位。
寄存器参数（数据）：要改写的数据（主机改写），或读取的数据（从机应答）；

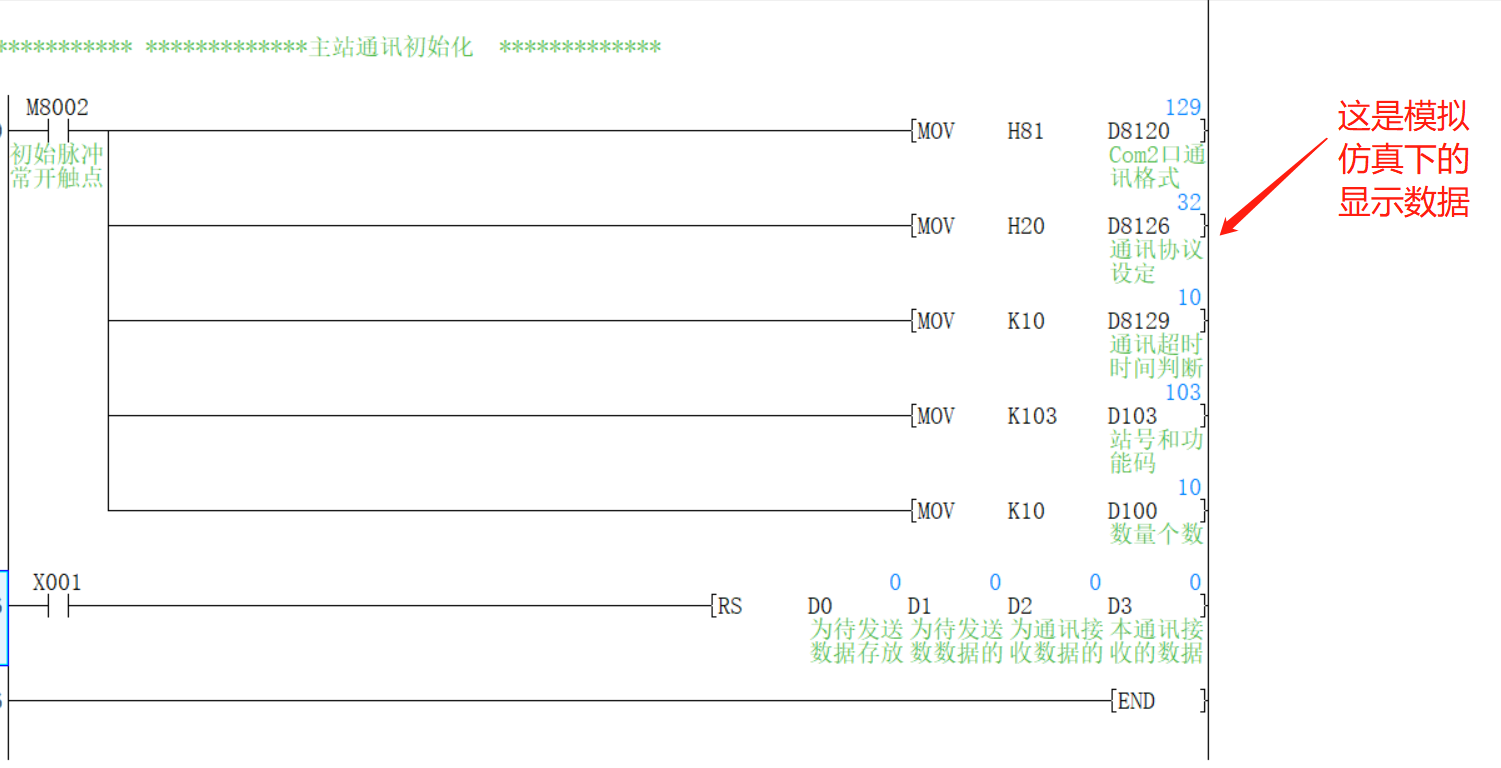

四：程序编程编写及讲解
