在自动控制领域，施耐德各系列PLC，因其强大的功能、友好的界面被大家广泛的应用。这里以施耐德编程软件分享PLC工程的建立及程序的仿真。
以下图片为SoMachine软件安装后的图标，软件安装过程这里不做详细介绍，但其安装时，需要使用虚拟光驱引导安装，这是与一般的常规软件安装不同。
建立工程

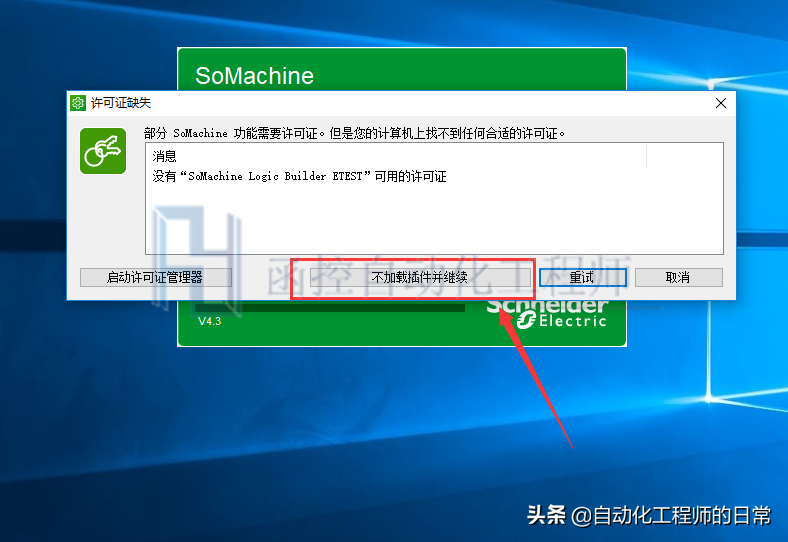

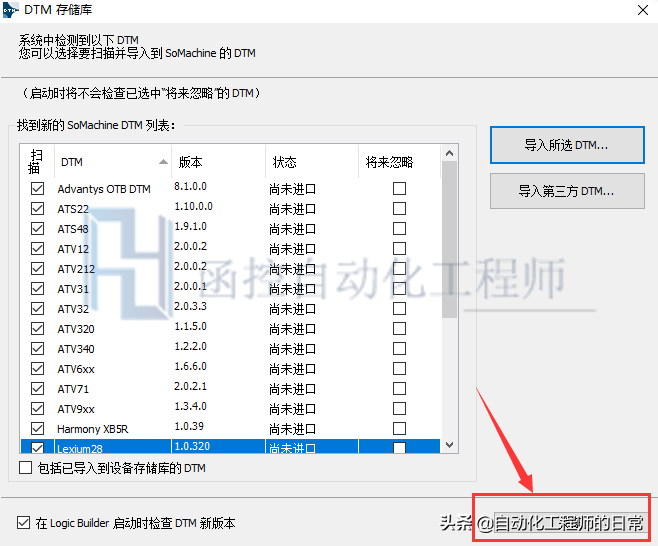

双击SoMachine软件图标，打开软件。新安装的软件会弹出如下所示的窗口。

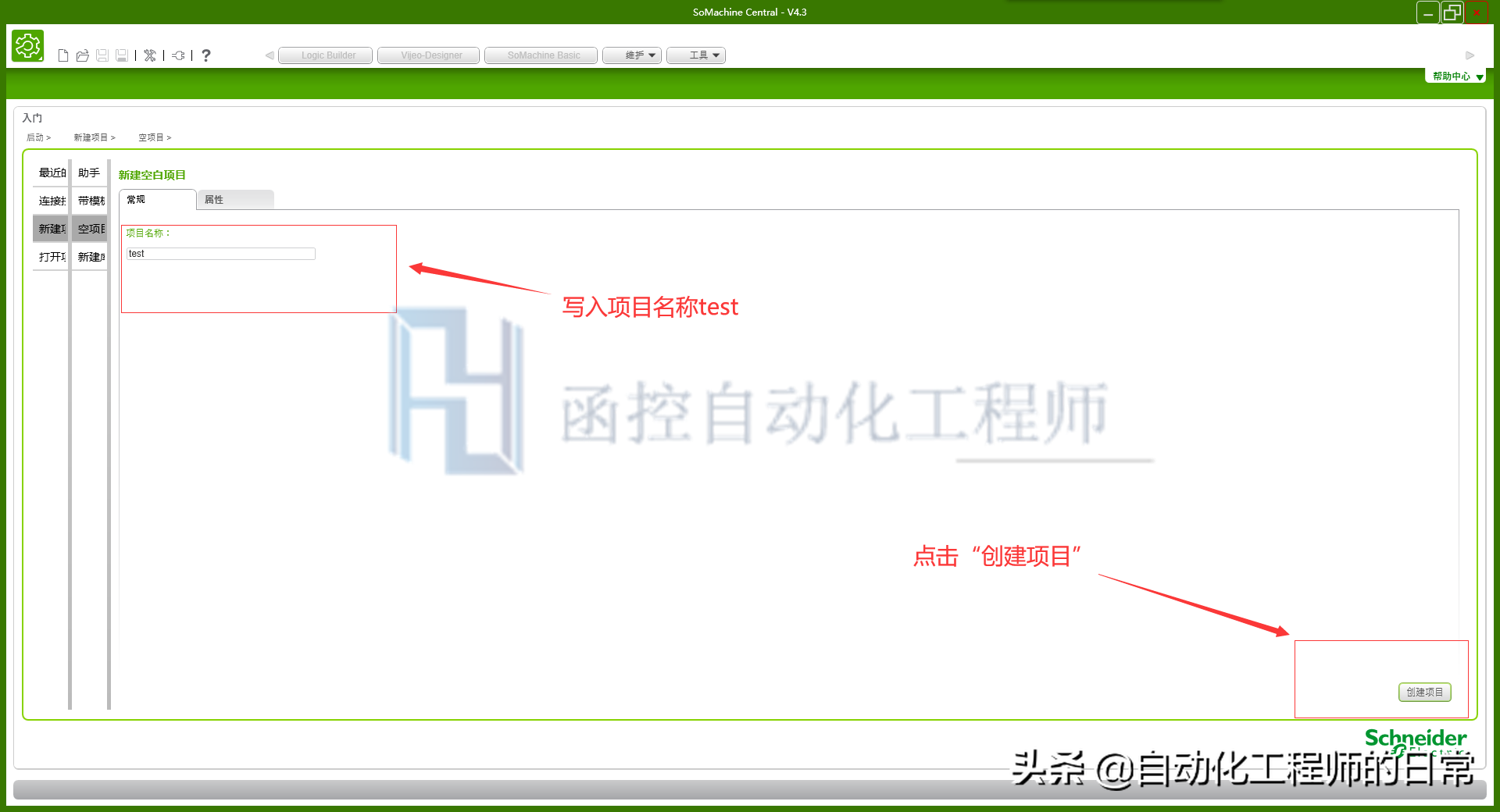

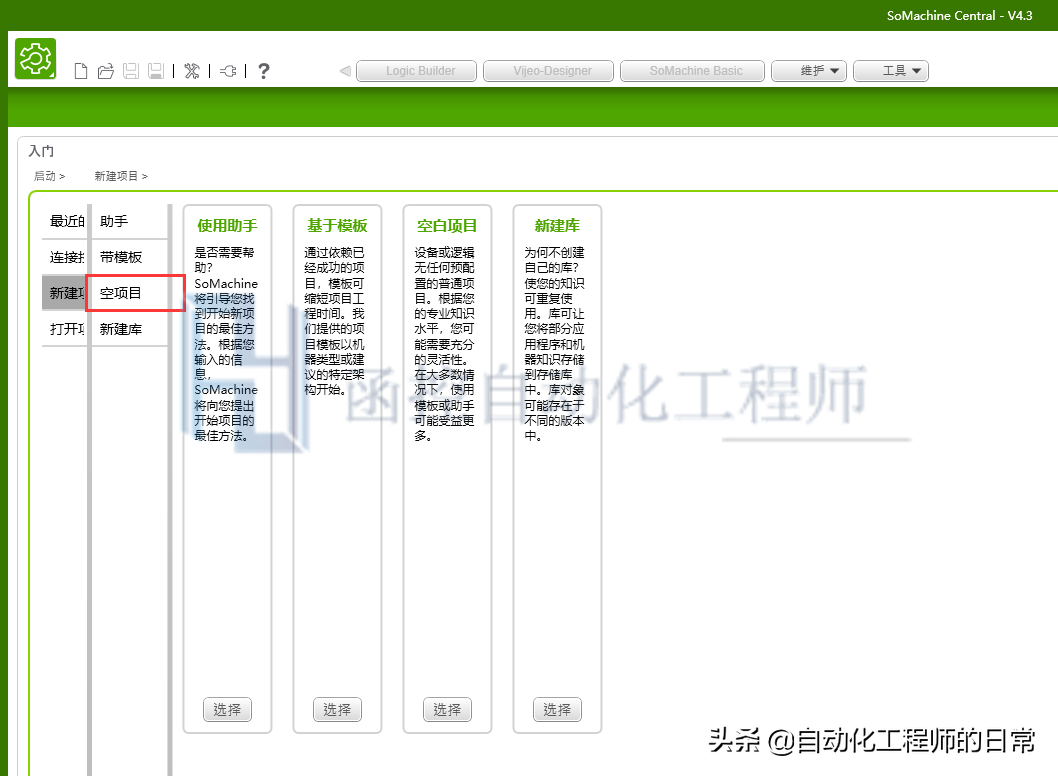

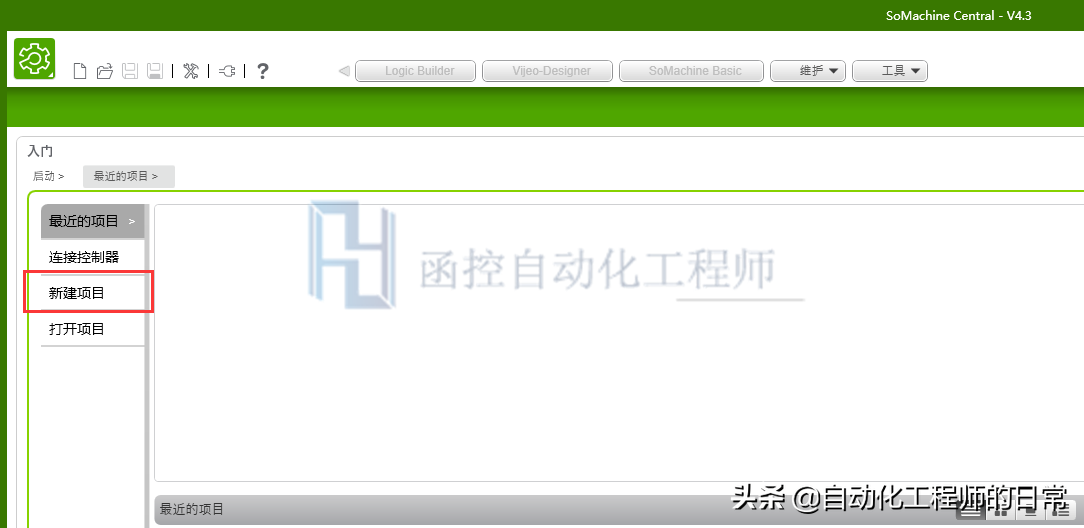

在弹出的界面中，选择“新建项目”-“空项目”；

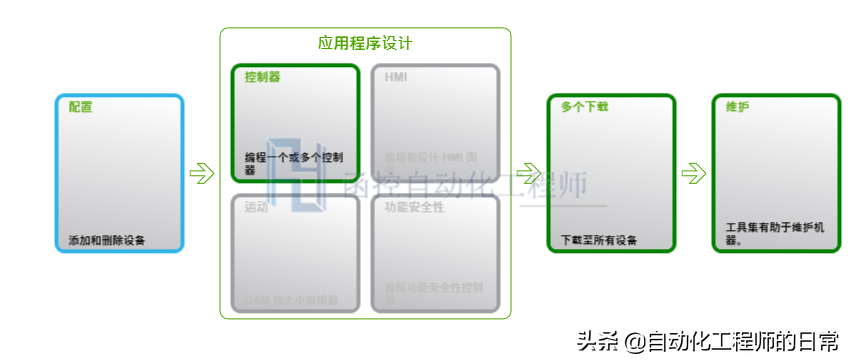

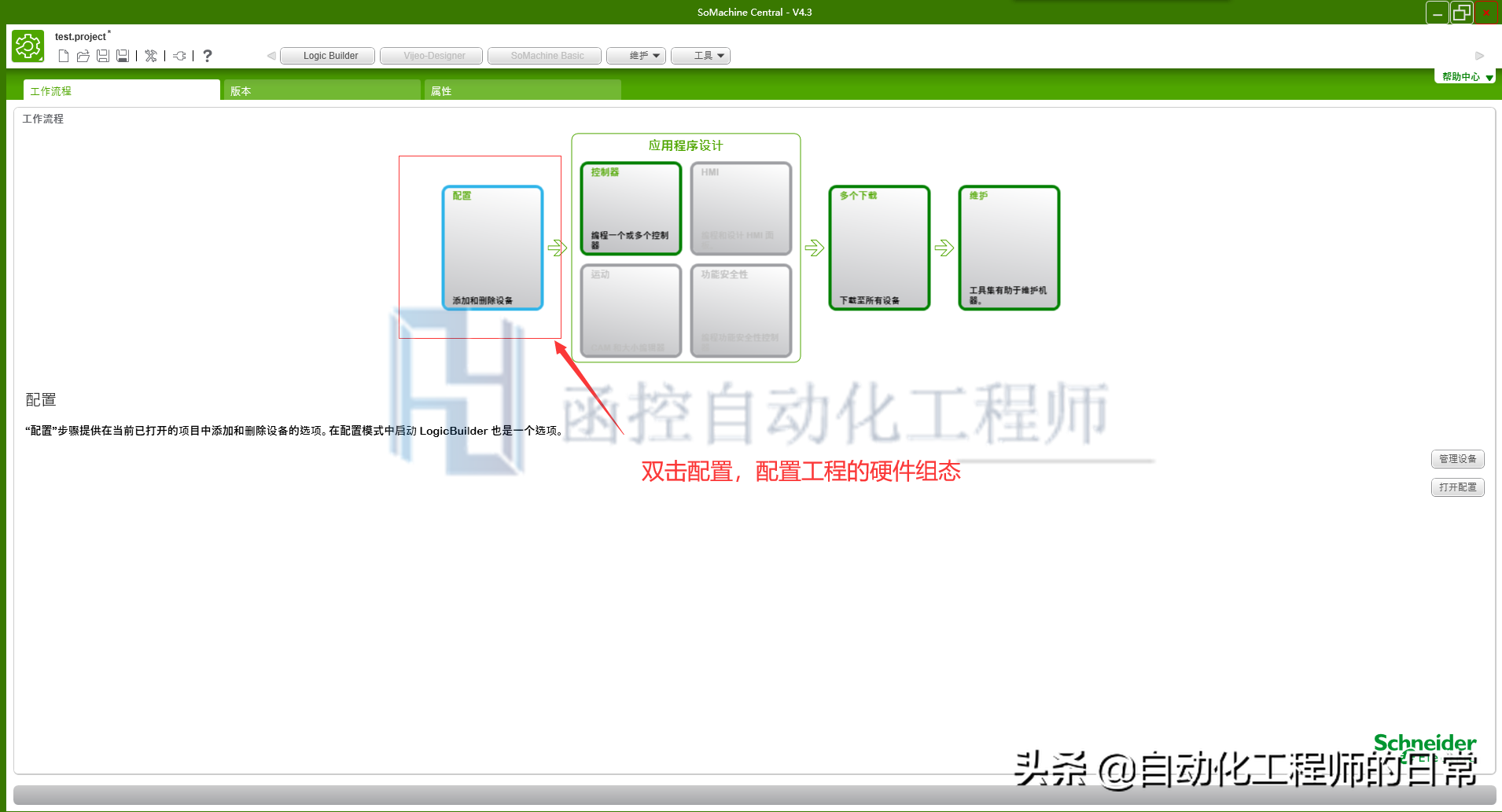

在弹出的界面，双击“添加及删除设备”，进入硬件组态画面；

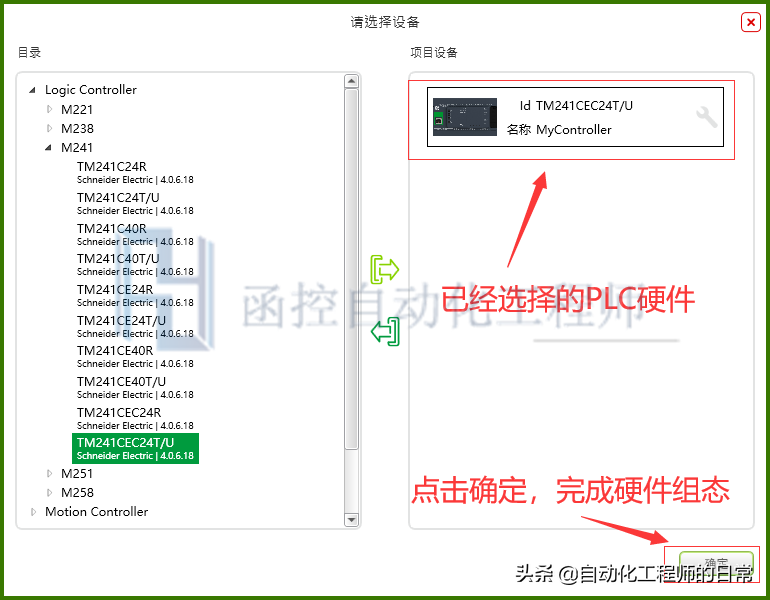

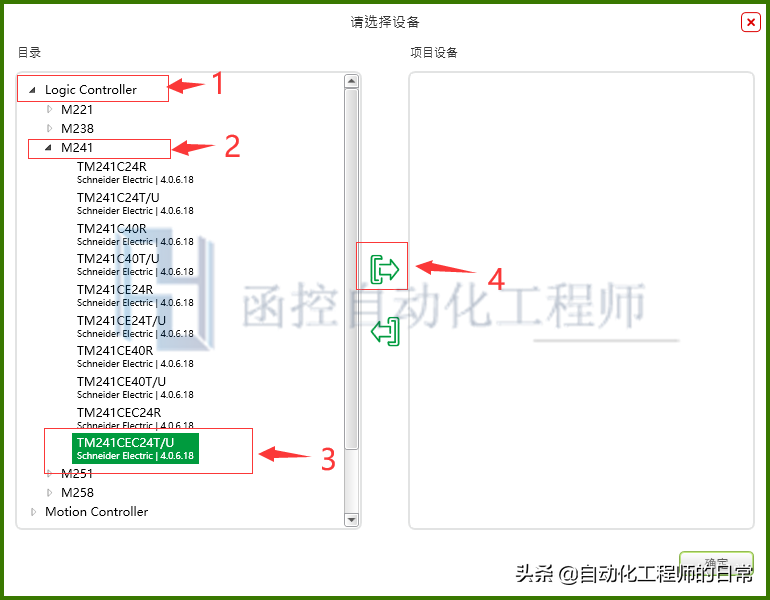

在硬件组态对话框中，依照如下所示的顺序选择，导入PLC硬件；
回到软件项目导航界面，双击“控制器”，进入PLC的编程界面；

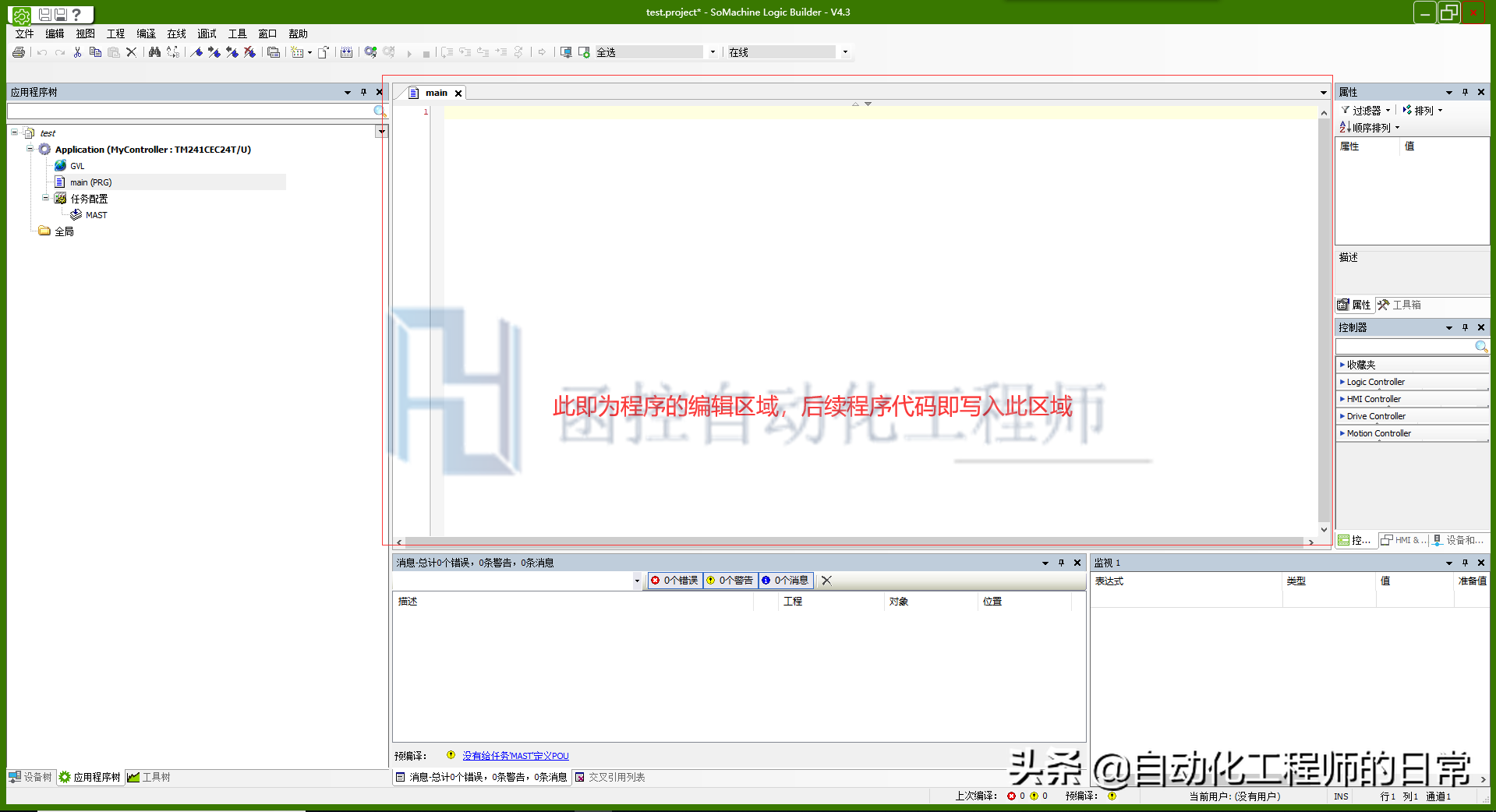

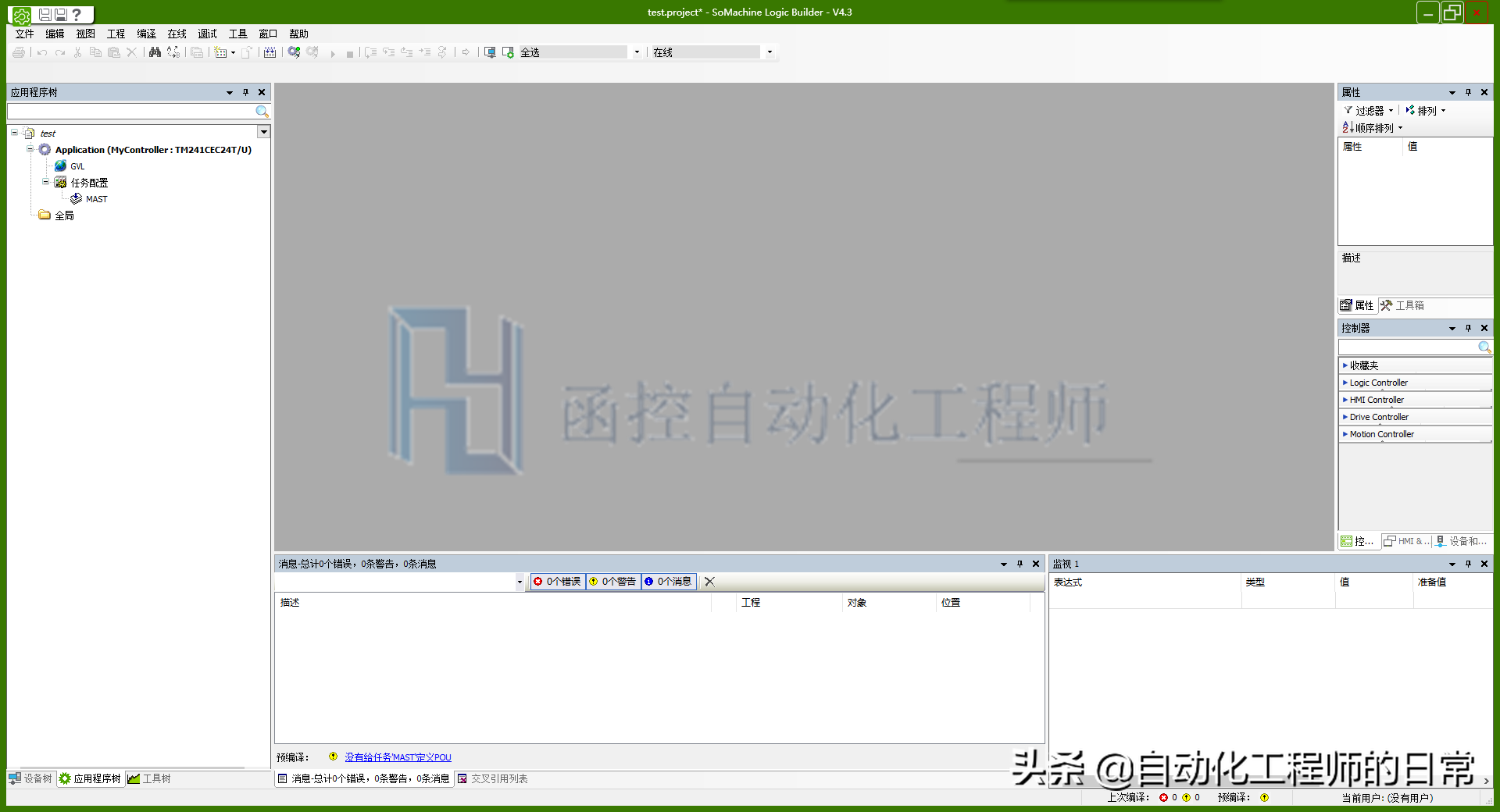

PLC编程界面如下图所示；

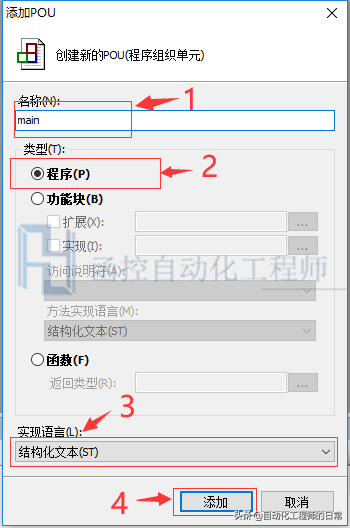

如下即为ST语言方法的程序编辑器；

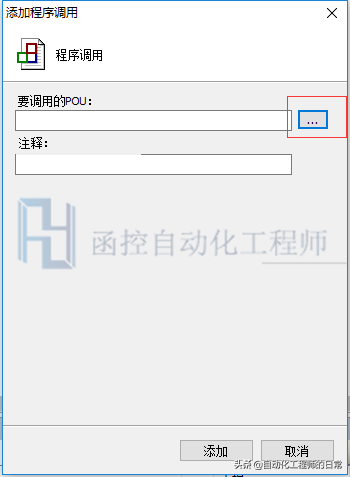

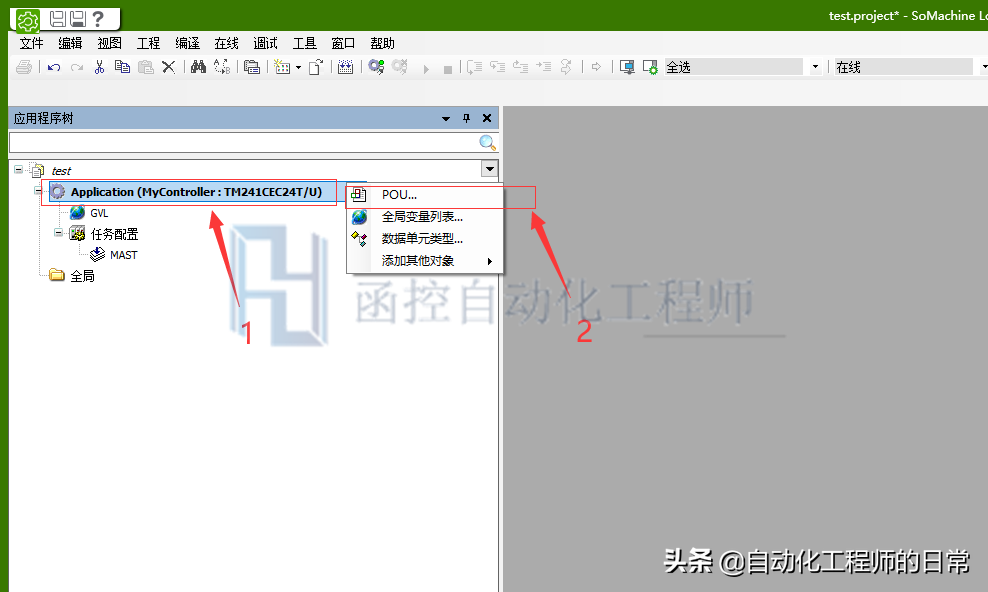

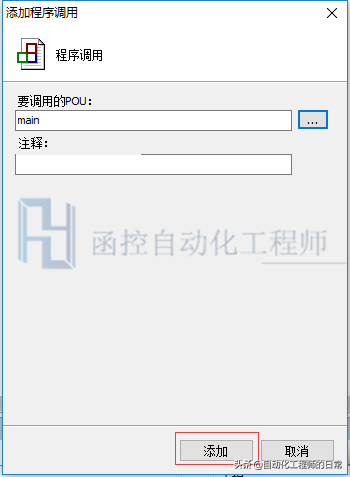

弹出如下所示界面，选择“Application”-“main（我们已经建立的程序页名称）”双击；

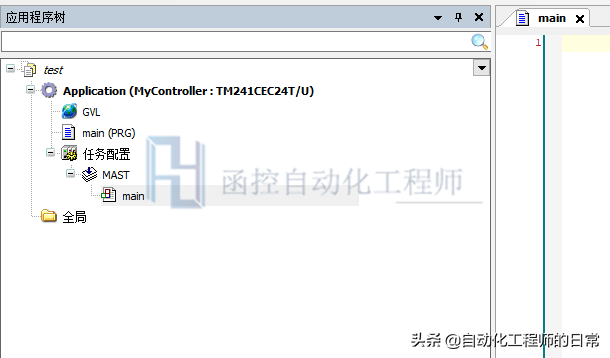

添加完成后，应用程序树如下图所示；

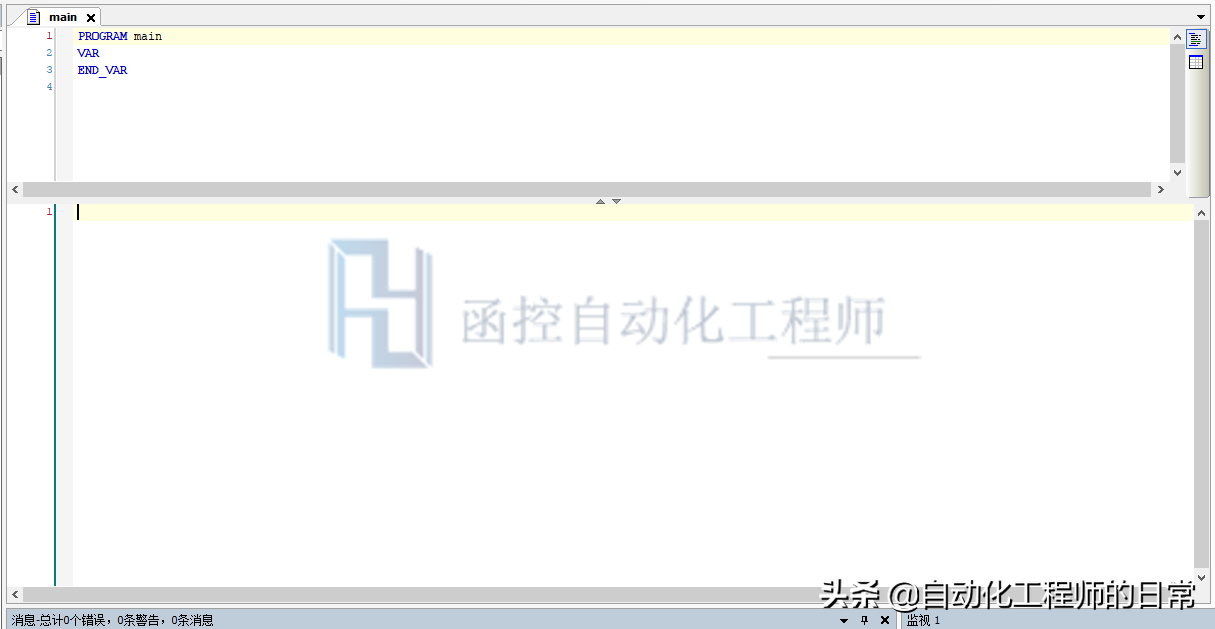

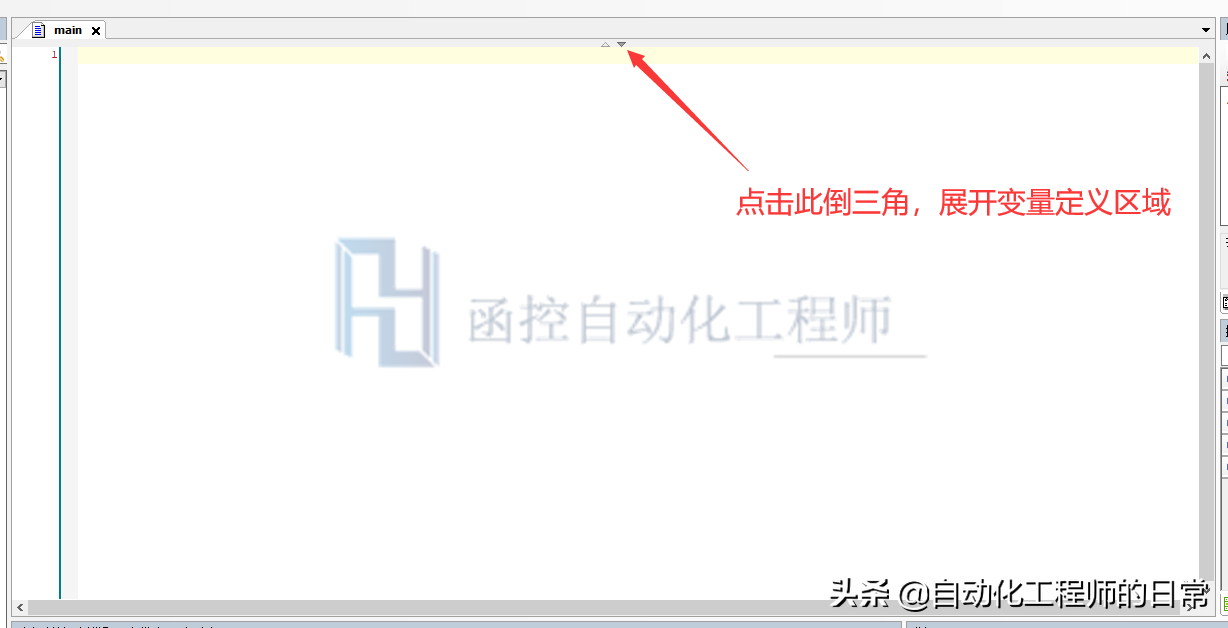

变量定义区打开后的程序编辑区如下图所示；

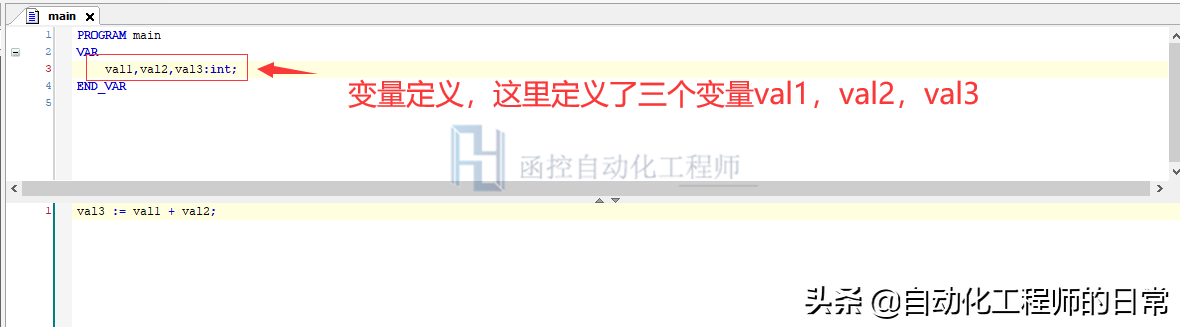

在变量编辑区输入“val1，val2，val3：int；”即定义了val1，val2，val3三个整型变量；
在程序代码区，输入“val3:=val1+val2”；实现将两个变量求和；

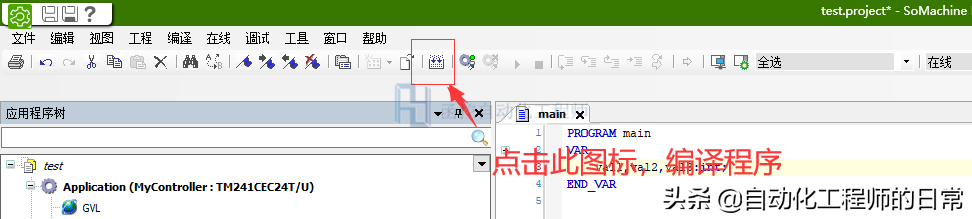

编译完成后，会在消息通知栏中，显示编译信息，如下图所示；

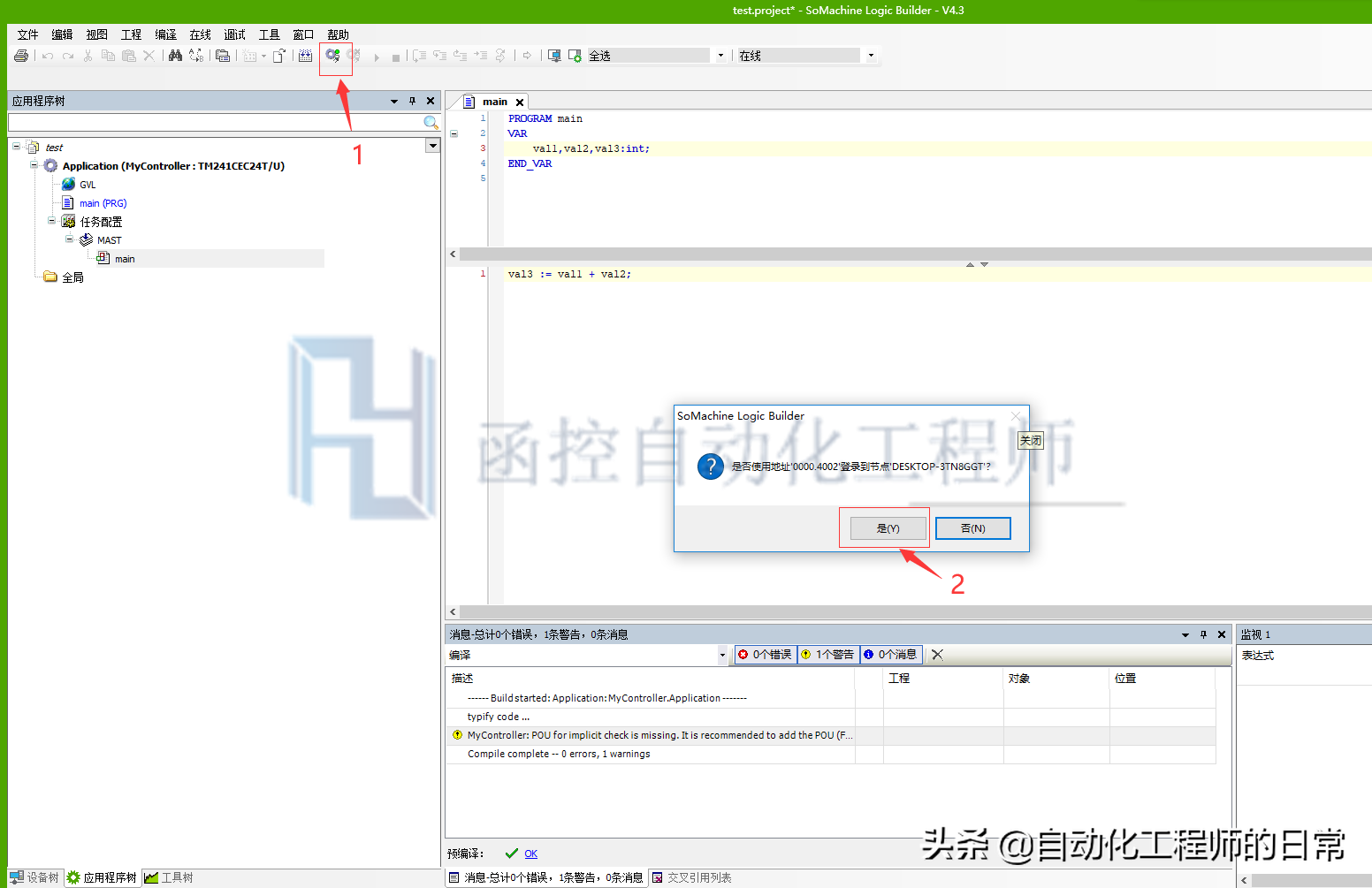

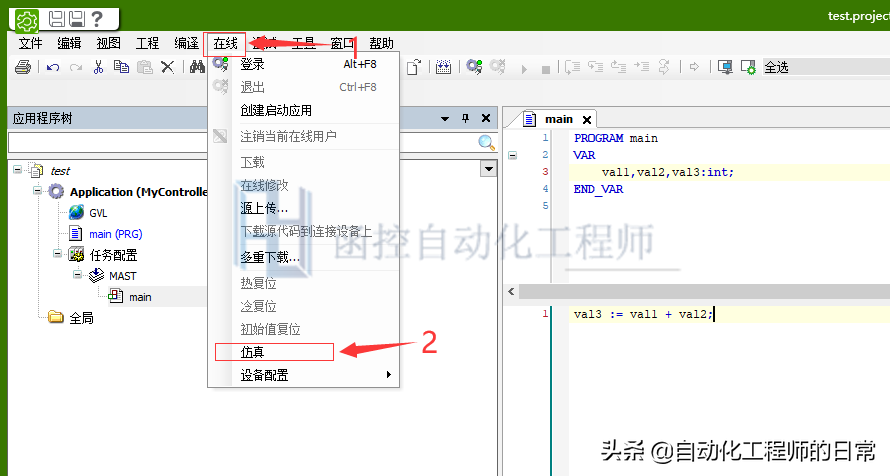

PLC程序仿真

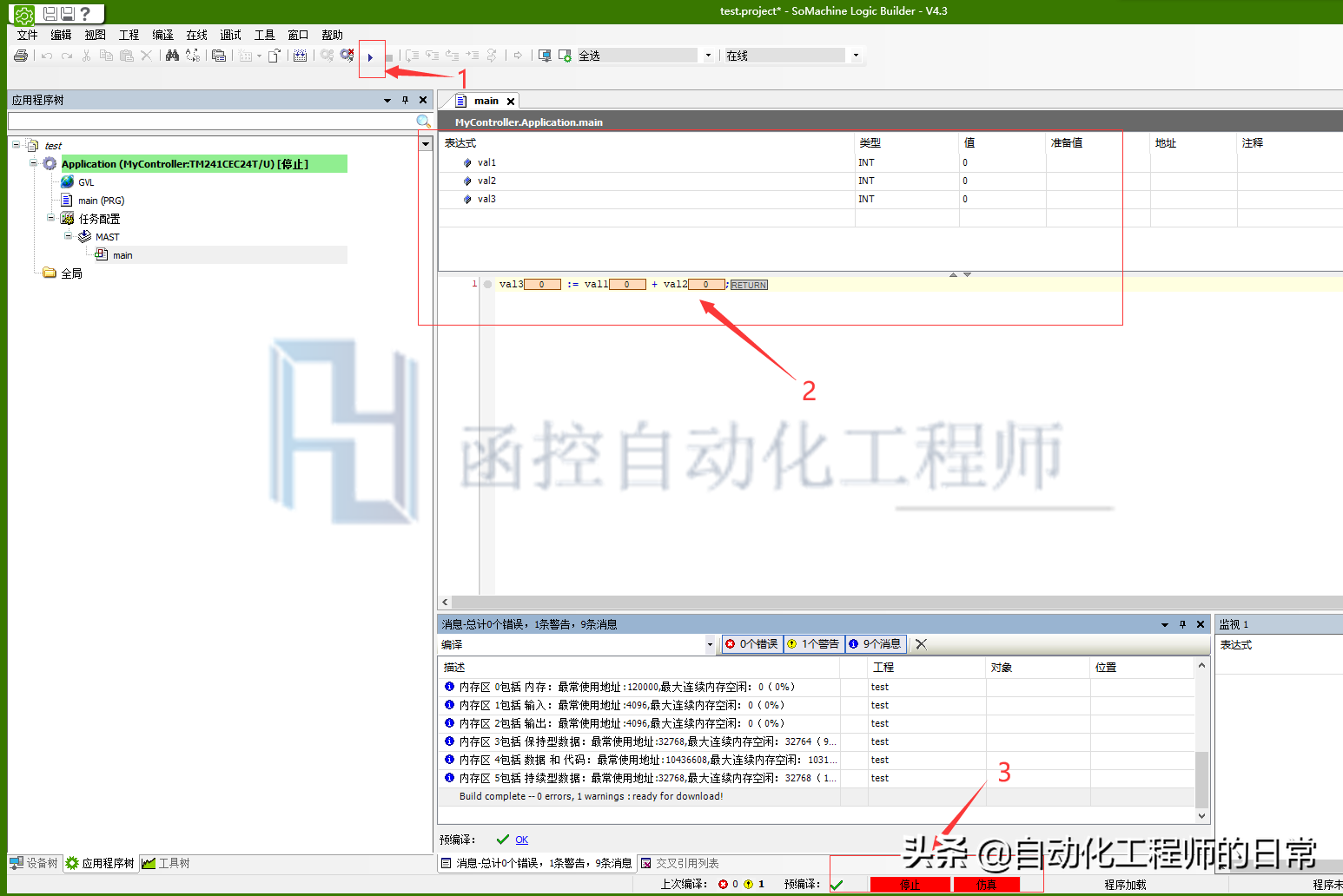

完成后，软件如下界面所示；

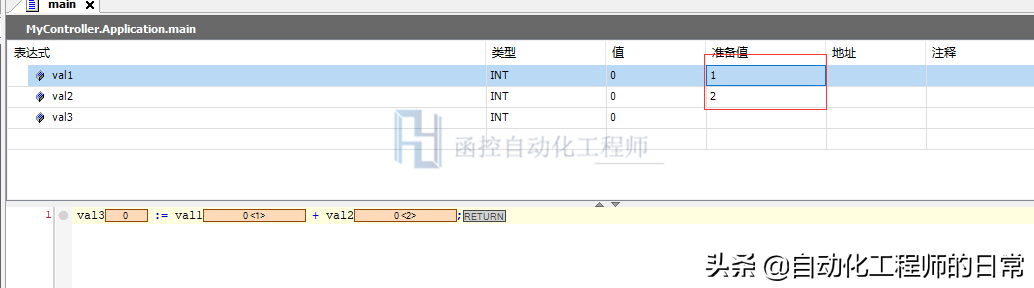

PLC运行后，在变量定义区域，写入如下所示的数字；

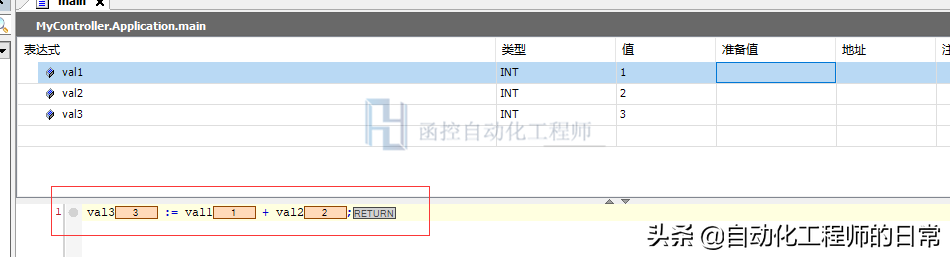

然后使用快捷键Ctrl+F7，写入数据；数据写入后，软件如下图所示。
以上，即使用SoMachine完成了程序工程的建立、硬件组态、程序编写、程序调用、程序的仿真等。
