想要一台PLC串口连接2台触摸屏，如何实现呢？
举例：
一台三菱FX3U的PLC想连接2台MT6103ip
步骤1：先确定接口和接线分析连接三菱FX3U的编程口，那边是422口，对应屏的4854w；MT6103ip只有母座上的COM2具备，所以确定HMI1（也叫主屏）通过COM2的4854w连接三菱FX3U；
接下来是主从屏的连接，接线方式有：
1.HMI1（也叫主屏，后面就用主屏来表示）的COM34852w连接HMI2（也叫从屏，后面就用从屏来表示）的COM3或是COM2的4852w；为了便于线序简单对应，这里会建议直接采用COM3连接COM3；
2.而因为2个485在屏的一个母座上，考虑方便接线，如果现场对距离要求不高的话，建议采用232接线，这里就使用的COM1232对COM1232接线。

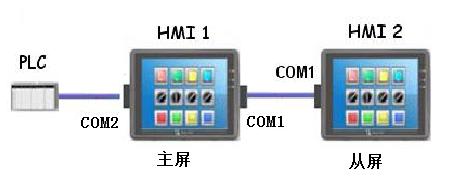

这样就对应了上面架构图的端口标识。

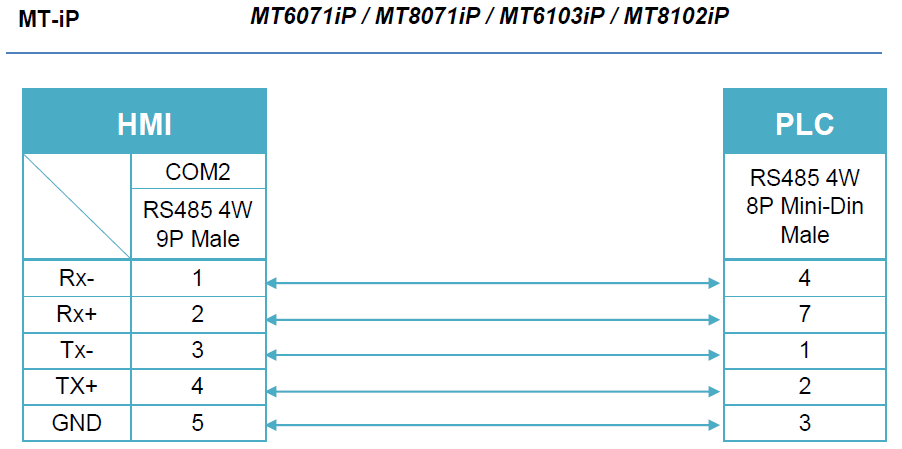

步骤2：接线线序正确主屏和三菱FX3U的接线线序：
主从屏的接线线序：

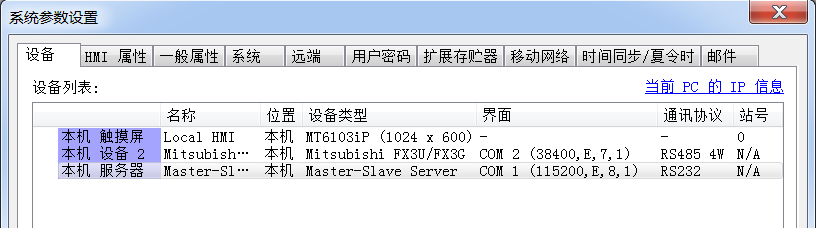

主屏参数配置：
位置：[常用]》[系统参数]
说明：
1.主屏除常规添加连接PLC驱动外，还需添加一个MasterSlaveServer，表示此屏作为主从屏中的主屏；
2.MasterSlaveServer驱动下的COM口参数为"115200，E,8,1"，这个参数没有要求一定要和PLC驱动的参数一致，但限定数据位必须为8.另外，尽可能设定为较快的波特率，这样从屏可以较有效率的读取到PLC的数据。

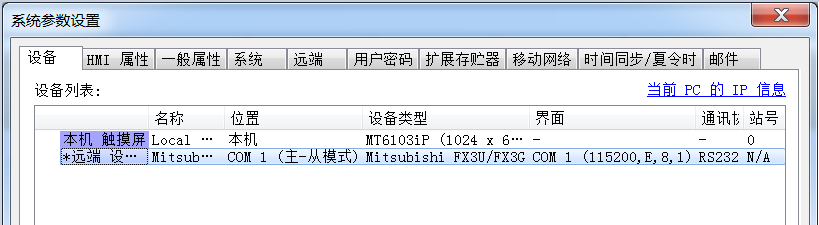

从屏参数设置：
位置：[常用]》[系统参数]
详细分解下设置：

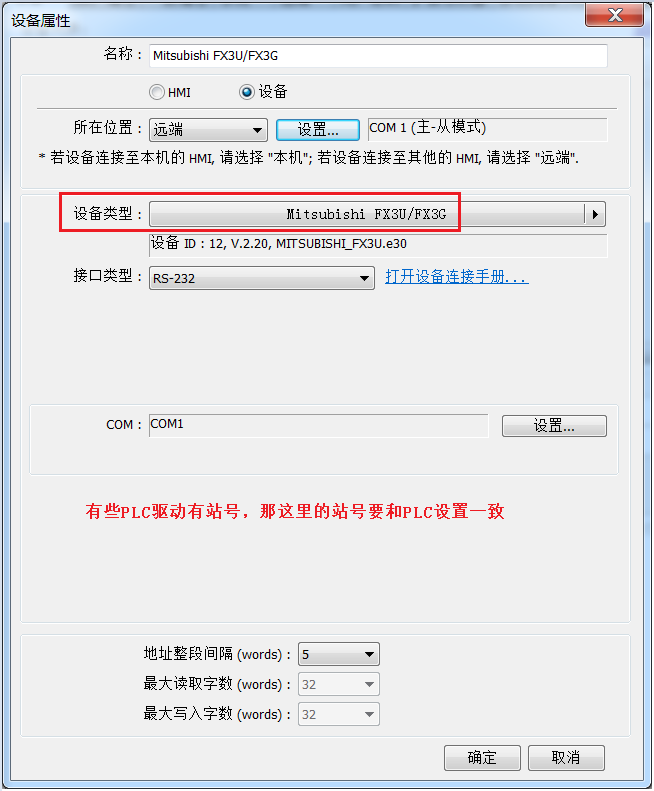

1.在设备列表中建立一个新的设备，"设备类型"选择"MitsubishiFX3U/FX3G"，有"PLC预设站号"参数的，要与PLC所使用的站号相同。
2.COM下设定正确的参数，要和主屏MasterSlaveServer驱动下的COM口参数为"115200，E,8,1"保持一致。

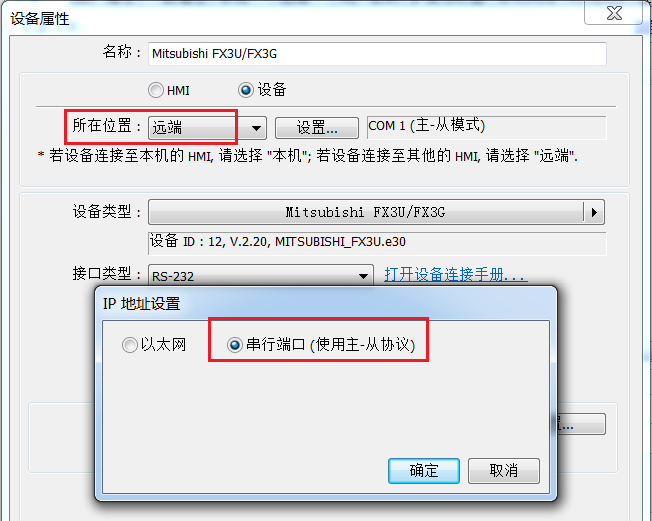

3.因为从屏建立在主屏的基础上连接的PLC，所以视为远端，"所在位置"为"远端"并选择使用"串行端口"。
最后程序下载屏中生效，接线正确后，就可以轻松实现一机两屏了！
注释：
1.主从屏的程序画面可以一致可以不一致没有限定哦；如果画面一样，则数据同步，画面不同步；
2.不同的PLC和HMI型号，端口接线使用以及参数下的端口要以实际为准；此范例提供了完整的实现思路，原理一样，可以灵活套用；
3.此范例中讲解使用的EBpro版本是6.04.01.392_20200507。
