S7-1200和S7-300集成DP口的主从通信（1200做主站，300做从站）

使用S7-1200与S7-300的集成DP接口进行主从通信，这里是将S7-1200做为主站，将S7-300做为从站，即：S7-1200通过CM1243-5做主站，S7-300集成的DP接口做从站。下面详细介绍使用方法。

硬件：

CPU1214CDC/DC/DC，

CM1243-5（主站模块）

CPU300（6ES7315-2EH14-0AB0）

软件：

Step7V12

S7-1200通过CM1243-5做主站，S7-300集成的DP接口做从站，这种方式可以分2种情况来操作，具体如下：

第一种情况：CPU1214C和CPU300使用Step7V12在一个项目中操作。

第二种情况：CPU1214C和CPU300使用Step7V12不在一个项目中的操作。CPU1214C使用Step7V12，而CPU300分别使用Step7V12和。

1.第一种情况（同一项目中操作）

CM1243-5做DP主站，CPU300的集成DP接口做DP从站，使用Step7V12在一个项目中操作，详细步骤如下。

1-1使用Step7V12生成项目

使用STEP7V12创建一个新项目，并通过“添加新设备”组态S7-1200站PLC_1，选择CPU1214CDC/DC/；接着组态S7-300站PLC_2，如图1所示。

图1在新项目中插入S7-1200站和S7-300站

1-2组态主站CM1243-5

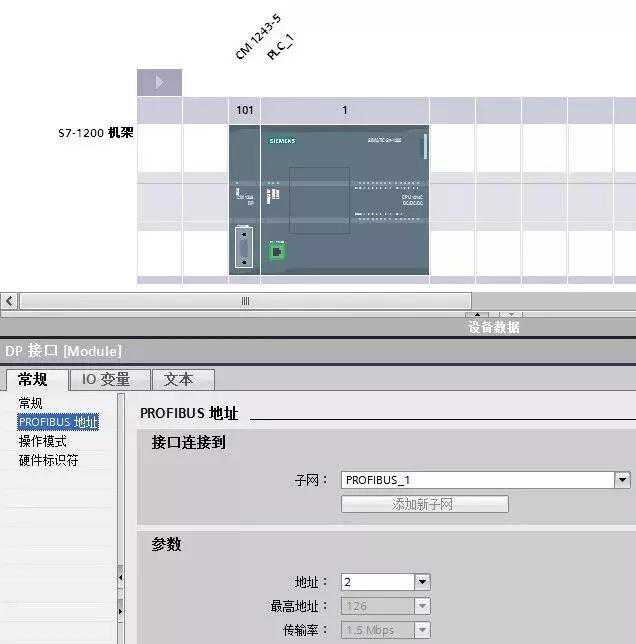

组态CM1243-5的DP接口，进入CM1243-5的属性框，添加子网“PROFIBUS_1”,站址选择2，如图2所示。

portant;word-wrap:break-word!important;"

图2组态CM1243-5

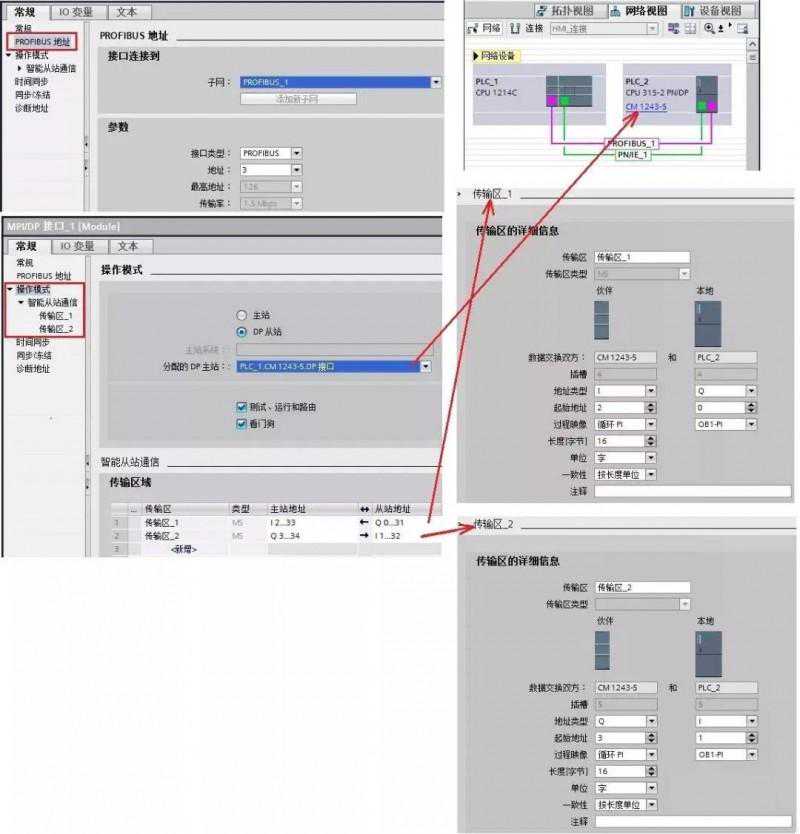

1-3组态从站CPU300集成DP接口

portant;word-wrap:break-word!important;"

图3组态CPU300的集成DP接口

1-4通讯测试

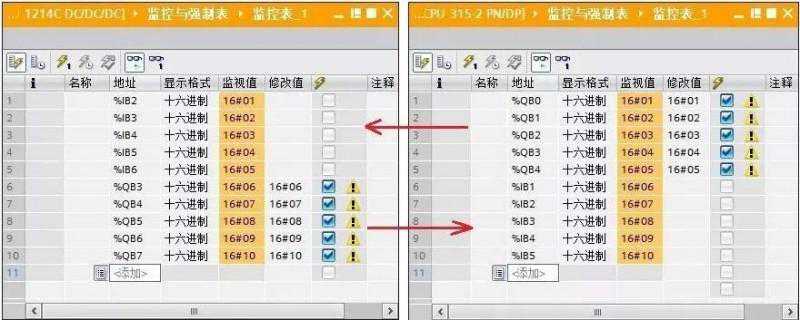

在同一项目中，分别为CPU1214C和CPU300创建监控表，进行通讯测试，如图4所示。

portant;word-wrap:break-word!important;"

图4同一项目通信测试

2.第二种情况（不同项目中操作）

CM1243-5做DP主站，CPU300的集成DP接口做DP从站，不在一个项目中的操作，即：CPU1214C使用Step7V12，而CPU300分别使用Step7V12和，详细步骤如下。

2-1创建S7-1200站并组态CM1243-5

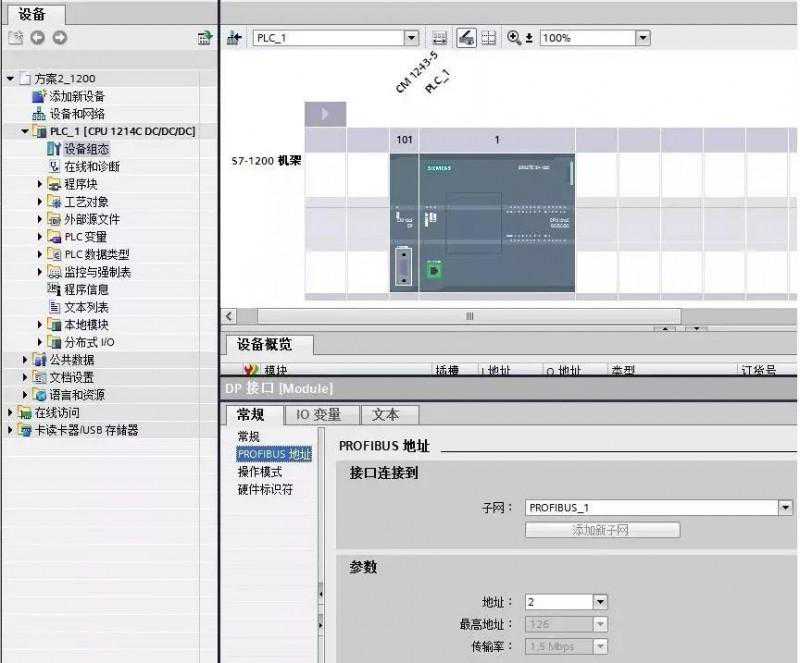

使用STEP7V12创建一个新项目，并通过“添加新设备”组态S7-1200站PLC_1，组态CM1243-5的DP接口，进入CM1243-5的属性框，添加子网“PROFIBUS_1”,站址选择2，如图5所示。

portant;word-wrap:break-word!important;"

图5插入S7-1200站并组态CM1243-5

2-2主站项目中安装CPU300的GSD文件，并组态该从站

打开软件Step7V12，通过“选项”进入“安装设备描述文件”界面，在“源路径”选择CPU300的GSD文件存放路径。注意：源路径中不能有中文字符。

CPU300的GSD文件下载链接：。

portant;word-wrap:break-word!important;"

图6安装CPU300的GSD文件

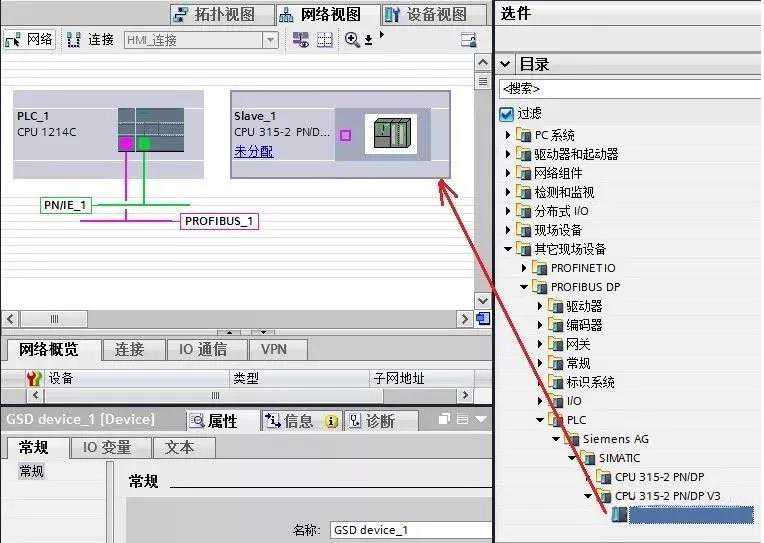

安装好从站CPU300的GSD文件，在主站项目中的网络视图中，将它从选件的目录中拖拽至视图界面中，如图7所示。

portant;word-wrap:break-word!important;"

图7插入从站CPU300

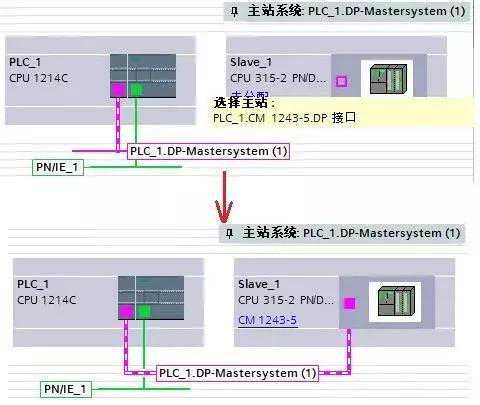

图8主站项目中配置从站CPU300

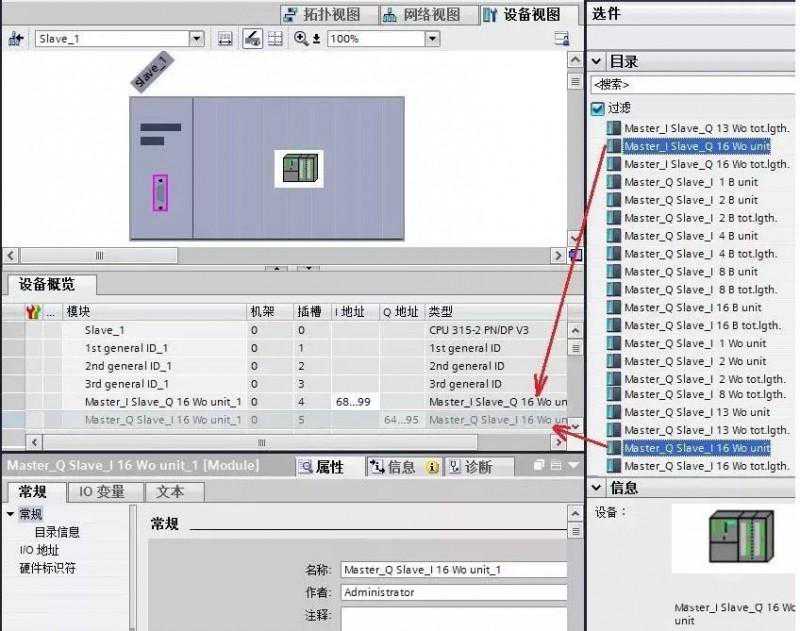

双击图7中的“Slave_1”,进入从站的设备视图，将“Master_ISlave_Q16Wounit”和“Master_QSlave_I16Wounit”分别插入到设备概览的4槽和5槽。注意：4槽表示主站组态输入16个字，5槽表示主站组态输出16个字，这与后面组态从站的输入输出需要一一对应。如图9所示。

portant;word-wrap:break-word!important;"

图9主站项目中组态从站CPU300

2-3Step7V12创建S7-300站并组态CPU300的DP接口

如果使用软件创建S7-300这个DP从站，请直接跳到步骤2-5。

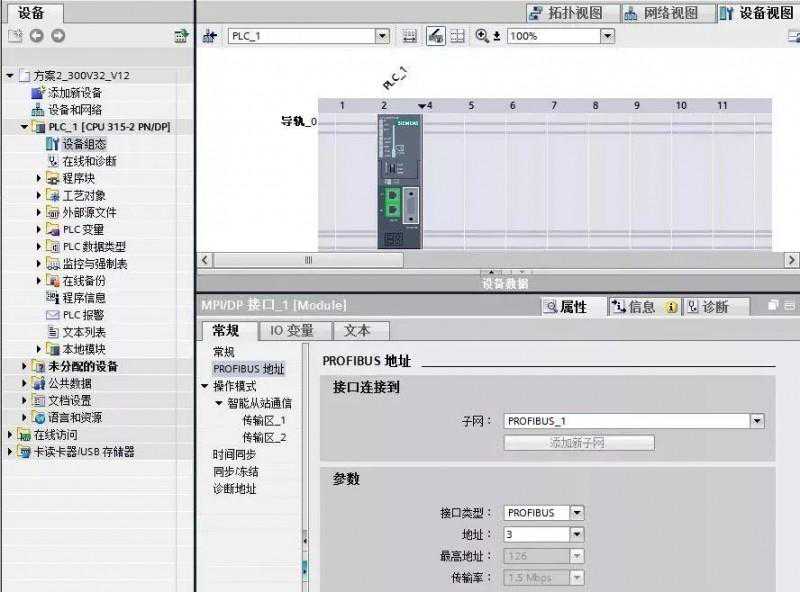

在这使用Step7V12创建一个新项目（DP从站：S7-300），并通过“添加新设备”组态S7-300站PLC_1，进入CPU300集成的DP接口的属性框，在“PROFIBUS地址”界面中，接口类型选择“PROFIBUS”，添加子网“PROFIBUS_1”,站址选择3，如图10所示。

portant;word-wrap:break-word!important;"

图10Step7V12中创建300

接着在“操作模式”界面中，选择“DP从站”，在智能从站通信的传输区域添加2个传输区（“传输区_1”、“传输区_2”），数据长度都是16个字。注意：要与主站的输入输出对应，即：“传输区_1”为16个字的输出，“传输区_2”为16个字的输入。如图11所示。

portant;word-wrap:break-word!important;"

图11Step7V12创建CPU300站的DP组态

2-4Step7V12创建2个项目（主从站）的通信测试

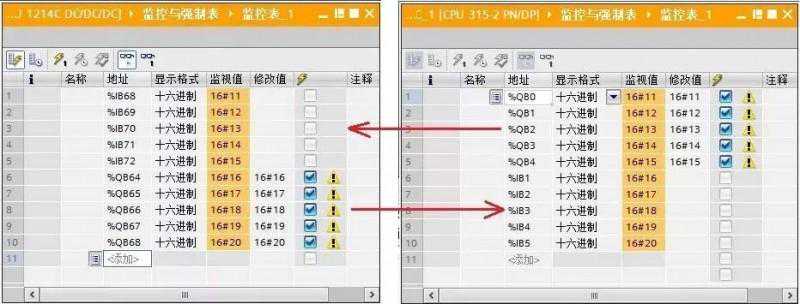

Step7V12创建的CM1243-5做DP主站的项目，Step7V12创建的CPU300做DP从站的项目，两个项目分别新建监控表，进入通信监控，如图12所示。

portant;word-wrap:break-word!important;"

图12不同项目通信测试(V12与V12，第二种情况)

2-5创建CPU300并组态DP接口

如果使用软件Step7V12创建S7-300这个DP从站，请直接跳到步骤2-3。

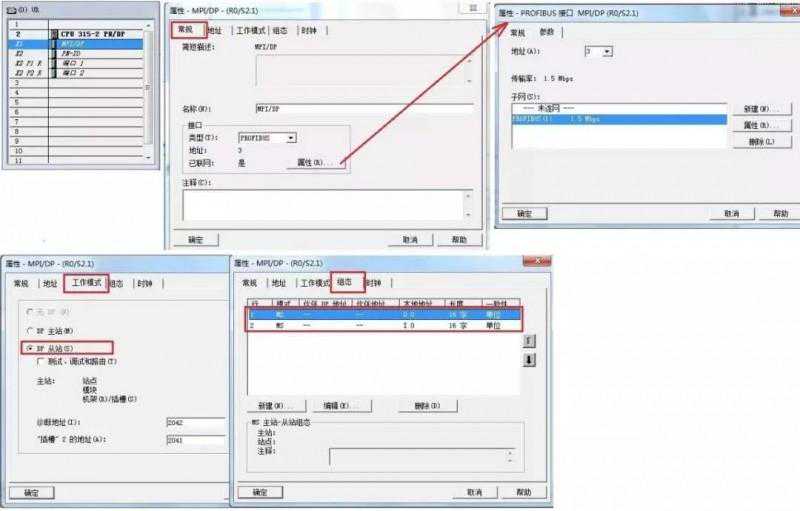

在这使用创建一个新项目（DP从站：S7-300）。在MPI/DP接口的属性框中，“常规”属性页中选择“PROFIBUS”接口类型，站址选择3；“工作模式”属性页中选择“DP从站”；“组态”属性页中组态输入输出，数据长度16个字，注意：要与主站的输入输出对应，即：第1行组态为16个字的输出，第2行组态为16个字的输入。。如图13所示。

portant;word-wrap:break-word!important;"

图13创建CPU300并组态DP接口

2-6通讯测试

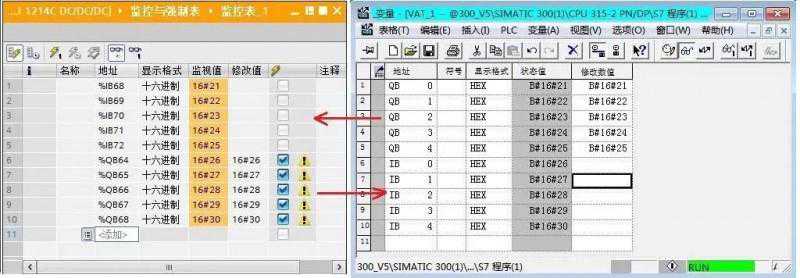

Step7V12创建的CM1243-5做DP主站的项目，创建的CPU300做DP从站的项目，两个项目分别新建监控表，进入通信监控，如图14所示。

图14不同项目通信测试(V12与，第二种情况)
