S7-200全套接线图:CPU接线图

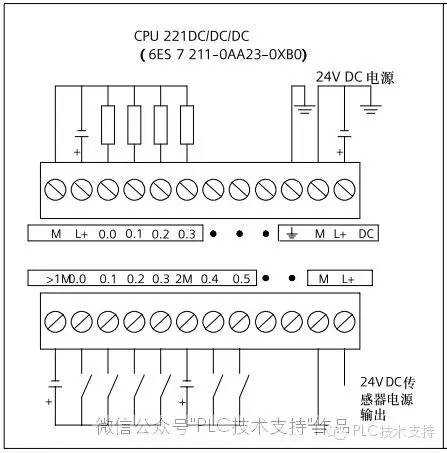

01、CPU221DC/DC/DC(6ES7211-0AA23-0XB0)

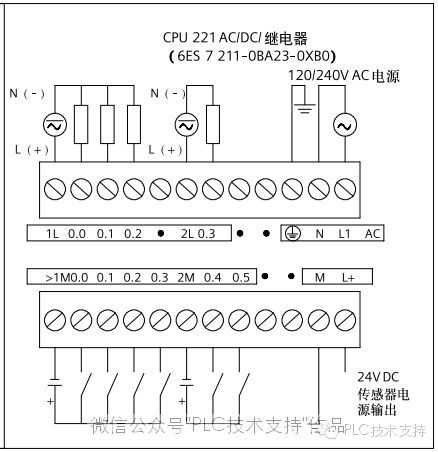

02、CPU221AC/DC/继电器(6ES7211-0BA23-0XB0)

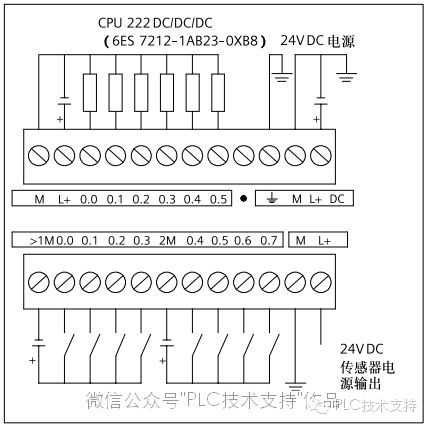

03、CPU222DC/DC/DC(6ES7212-1AB23-0XB8)

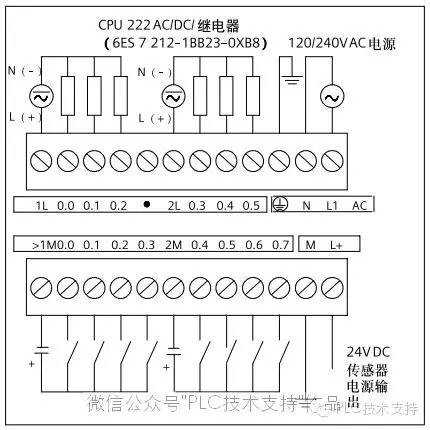

04、CPU222AC/DC/继电器(6ES7212-1BB23-0XB8)

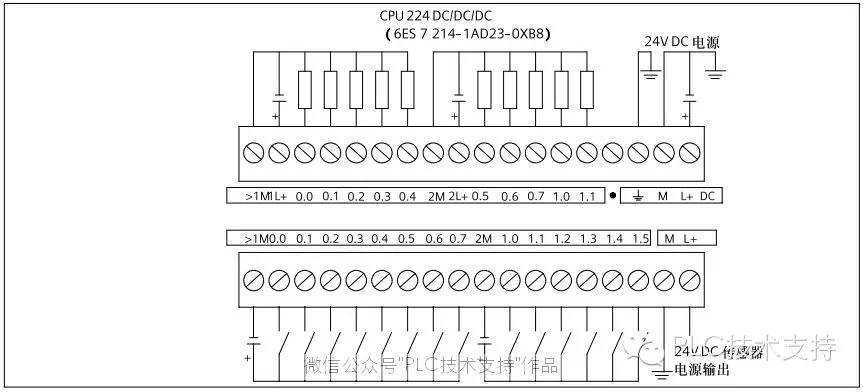

05、CPU224DC/DC/DC(6ES7214-1AD23-0XB8)

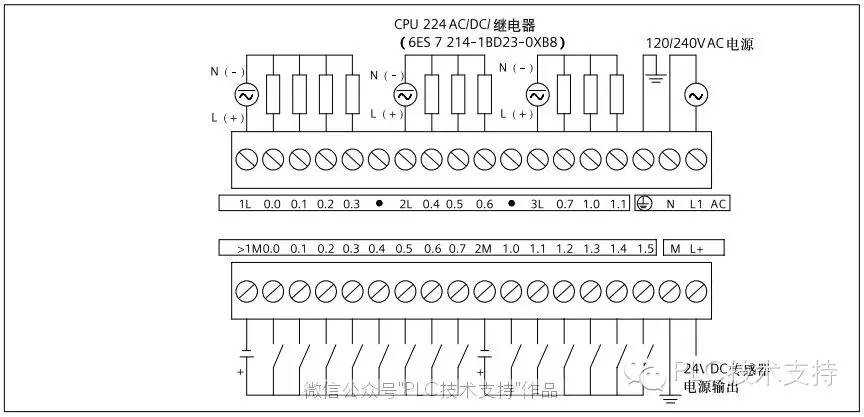

06、CPU224AC/DC/继电器(6ES7214-1BD23-0XB8)

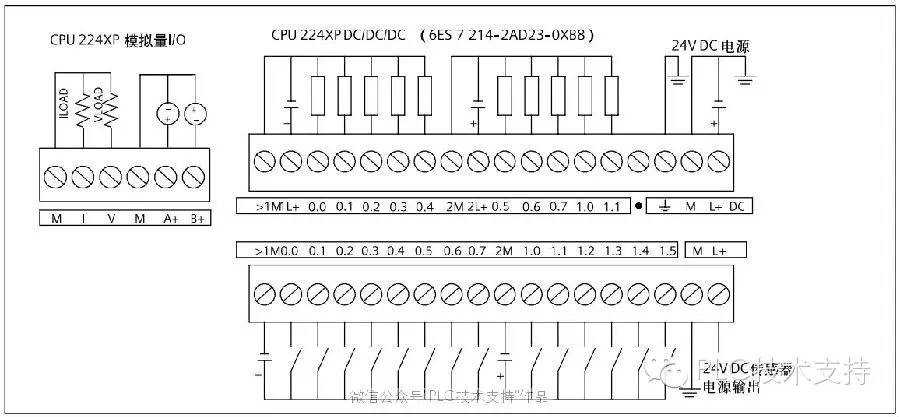

07、CPU224XPDC/DC/DC(6ES7214-2AD23-0XB8)


08、CPU224XPsiDC/DC/DC(6ES7214-2AS23-0XB8)

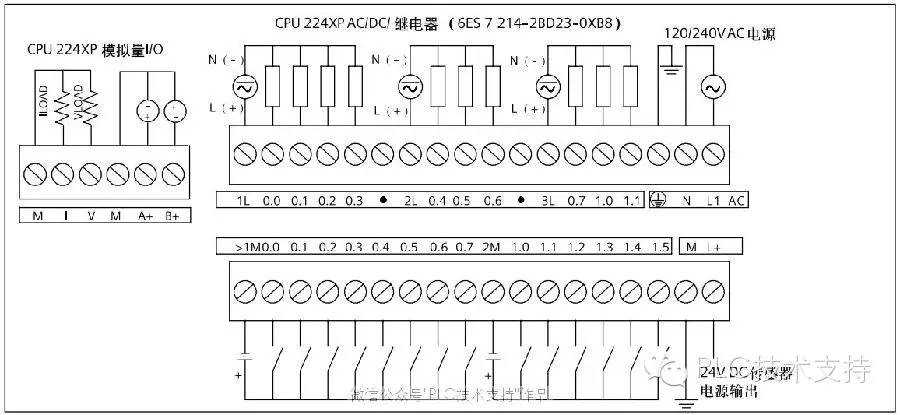

09、CPU224XPAC/DC/继电器(6ES7214-2BD23-0XB8)

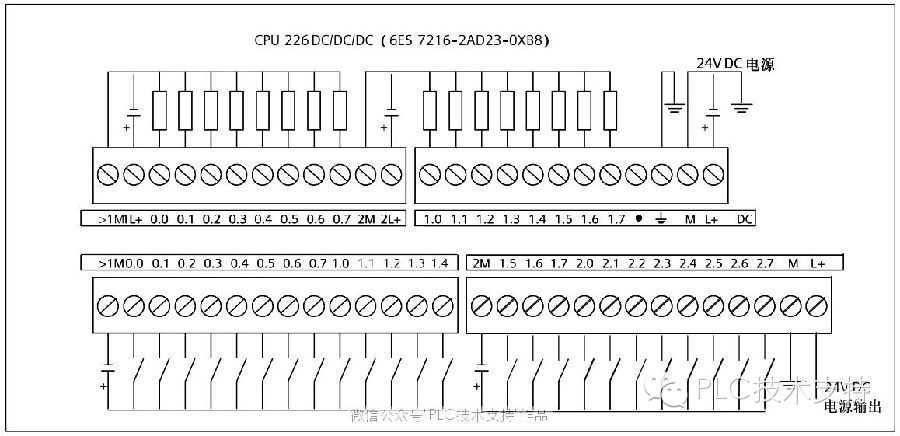

10、CPU226DC/DC/DC(6ES7216-2AD23-0XB8)

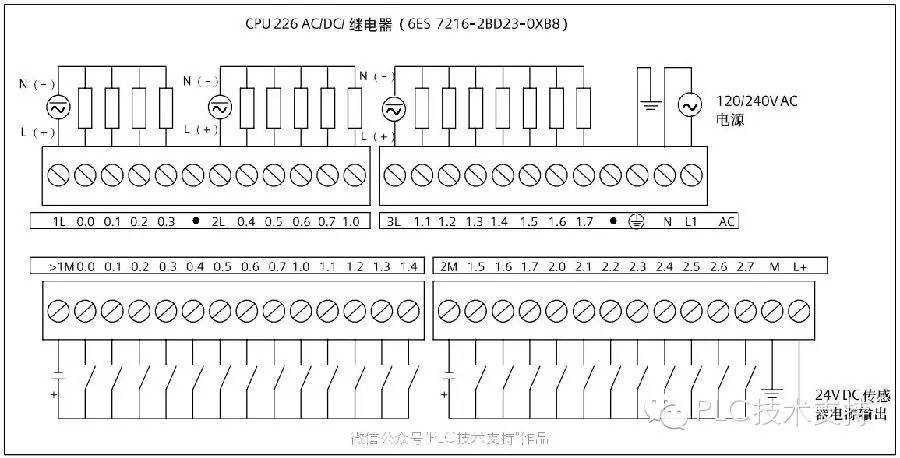

11、CPU226AC/DC/继电器(6ES7216-2BD23-0XB8)
