在使用欧姆龙CX-programmer软件进行编程时，我们经常会使用许多比较指令。这些指令会生成一些比较标志，例如P_EQ表示等于标志，P_GE表示大于或等于标志，P_GT表示大于标志，P_LE表示小于或等于标志，P_LT表示小于标志。

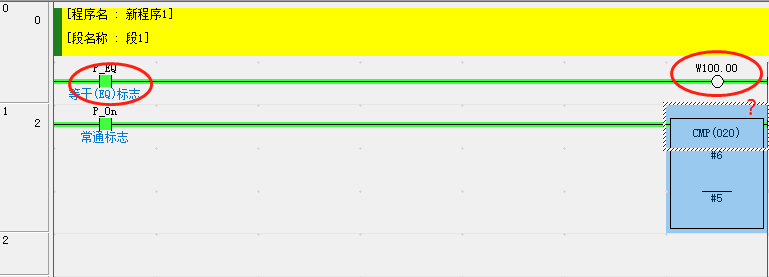

这些比较标志可以作为通断条件使用。在实际应用中，有时可能会出现以下图示情况，输入触点导通，线圈不导通，这是不正确使用出现的原因，比较标志需要放在比较指令后面。
下面我们来解读一下这些比较标志的正确应用
首先我们了解一下欧姆龙CMP指令，CMP指令是一种用于比较两个数值的指令，常用于控制系统中的逻辑判断和决策。该指令可以比较两个16位的数据，如果它们相等，则将零标志位设置为1，否则将其清零。
P_EQ
用CMP指令比较两个数的值，如果它们相等，则P_EQ标志位为1，否则为0。可以根据P_EQ标志位的值来判断两个数是否相等。

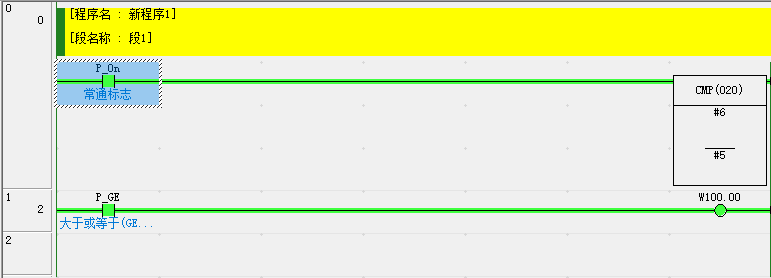

P_GE
用CMP指令比较两个数的值，如果第一个数大于或等于第二个数，P_GE标志位为1，否则为0。可以根据P_GE标志位的值来判断第一个数是否大于或等于第二个数。

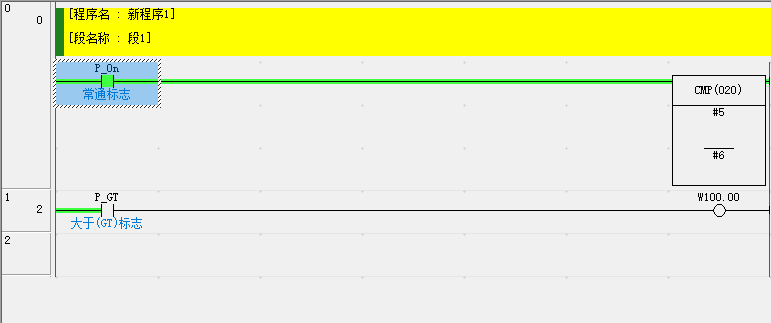

P_GT
用CMP指令比较两个数的值，如果第一个数大于第二个数，P_GT标志位为1，否则为0。可以根据P_GT标志位的值来判断第一个数是否大于第二个数。

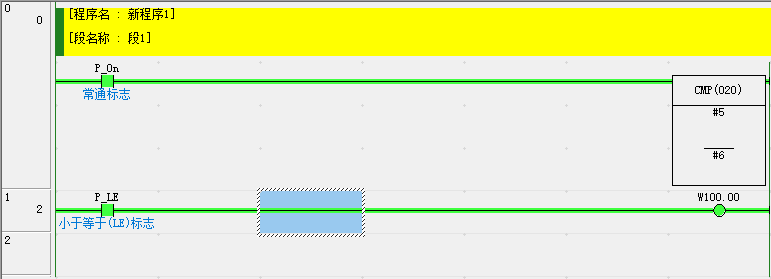

P_LE
用CMP指令比较两个数的值，如果第一个数小于或等于第二个数，P_LE标志位为1，否则为0。可以根据P_LE标志位的值来判断第一个数是否小于或等于第二个数。

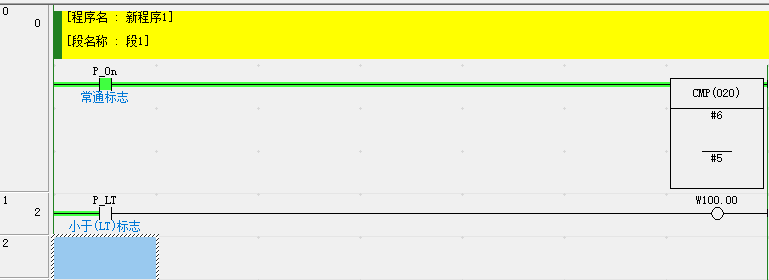

P_LT
用CMP指令比较两个数的值，如果第一个数小于第二个数，P_LT标志位为1，否则为0。可以根据P_LT标志位的值来判断第一个数是否小于第二个数。
