系统功能SFC1和SFC0分别用于读取和设置CPU的系统时钟。系统时钟存储在数据类型为DATE_AND_TIME的变量里。通过指针访问系统时钟的单个组成元素。
说明
可以使用系统功能SFC1（READ_CLK）和SFC0（SET_CLK）分别读取和设置CPU的系统时钟。系统时钟存储在数据类型为“DATE_AND_TIME”的变量里。数据类型DATE_AND_TIME所包含的关于年、月、日、时等信息是以BCD码的格式存储在8个字节里。该数据类型显示的范围是：
DT2089-12-31-23:59:59.999

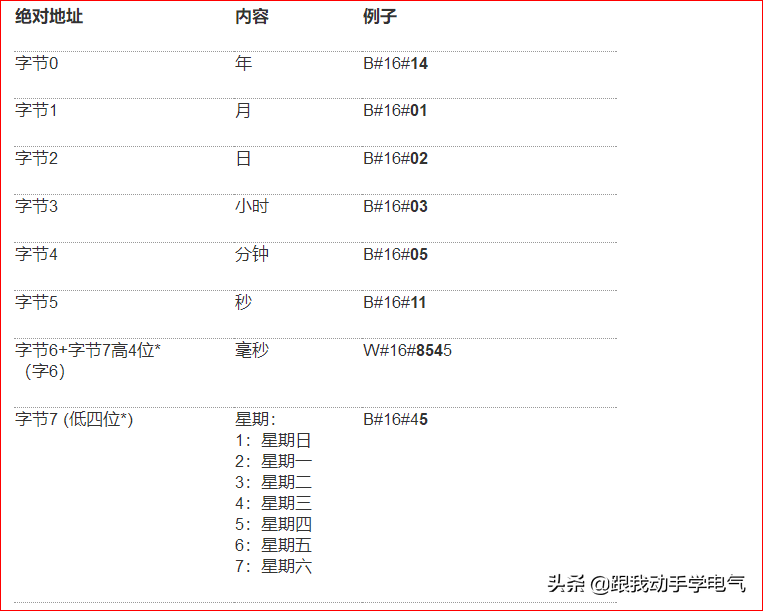

下表给出了实例表示2014年1月2日，星期四，3点5分11.854秒对应数据类型DATE_AND_TIME的每个字节所包含的内容。
*毫秒最大值999的BCD码需要占用12位。因此，毫秒值占用字节6以及字节7的高4位。字节7的剩下低4位用于表示星期。
通过指针访问数据类型DATE_AND_TIME的单个变量。这种读取和设定系统时钟的步骤下面以样例说明，样例在OB1中用了4个网络段的程序。
用SFC1（READ_CLK）读取系统时钟的说明

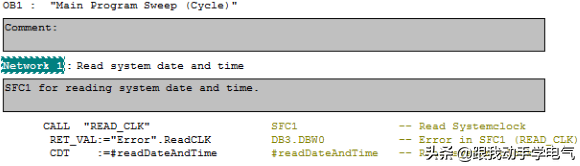

1．调用系统功能SFC1（READ_CLK）读取系统时钟（图1）。
输出参数“CDT”用于接收CPU的当前系统时钟。用数据数据类型为DATE_AND_TIME的临时变量（此处为"readDateAndTime"）连接参数“CDT”。
图.1
2．用指令"LAR1PreadDateAndTime"（指针）将临时变量"readDateAndTime"的地址装载到地址寄存器AR1中（图2）。接着，通过间接装载指令访问变量"readDateAndTime"的单个字节/字，并通过提供的操作数显示出来。
3．例如，访问字节3（小时）并通过操作数”Read”.Hour（此处为）输出：
LB[AR1,]
3．用于毫秒和星期的字节6和7存在重叠，因此在传送毫秒的设置值之前需要把操作数（此处为"Write".Millisecond,，）左移4位（SLW4）。
4．无需设置星期，因为它可以由设置的日期推导得出。
图.3
5．调用系统功能SFC0（SET_CLK）用于设置系统时钟并把临时变量"writeDateAndTime"赋给输入参数”PDT”（图4）。重要的是SFC0只调用一次，否则系统时钟在每个周期都被设定并将因此停留在设定的时间。
6．例子中（图4），检测操作数"Write".setCLK（此处为）的上升沿。当有上升沿时，调用SFC0并以临时变量"writeDateAndTime"中给定的值设定系统时钟。
图4
