一、高速计数器工作模式

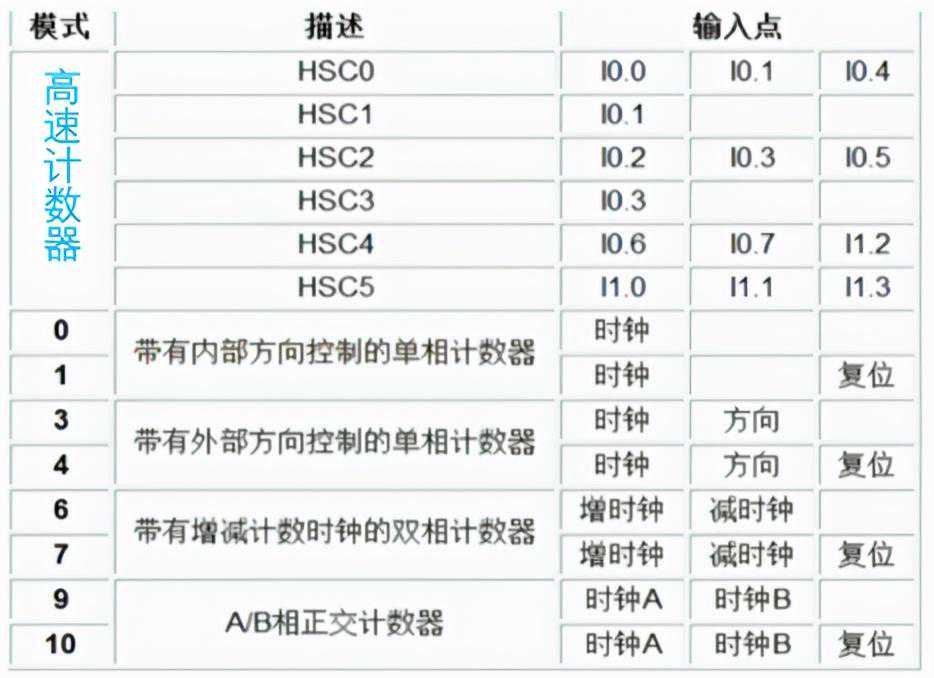

200SmartPLC共有6个高速计数器，8种工作模式，4种工作方式：如下图：
二、高速计数器规定的系统参数

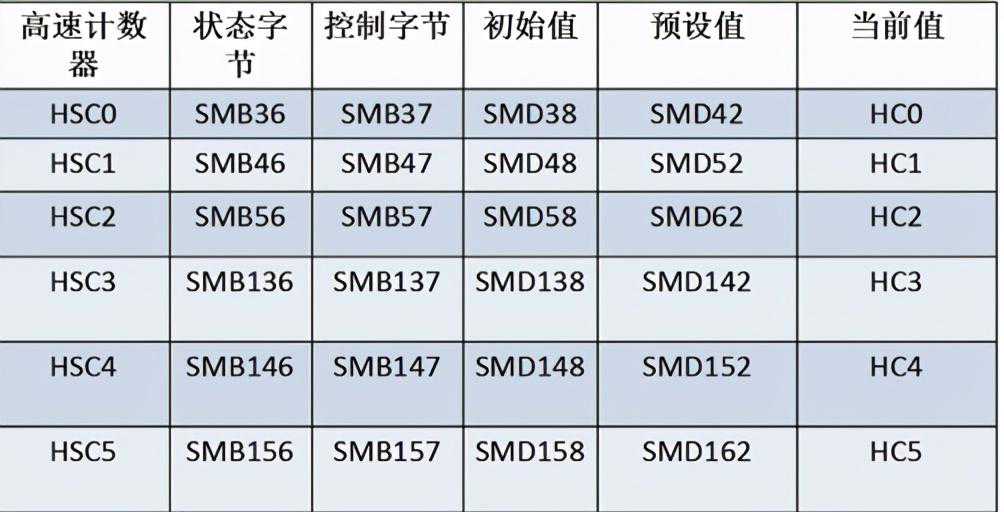

如下表：每个高速计数器对应不同的系统参数，并且各参数的数据类型也不同，状态和控制字节数据是【字节类型】，初始值和预设值数据是【双字类型】
三、详解4种工作方式参照以上图表
（1）带有内部方向控制的单相计数器
内部方向控制——表示计数器是可【加】或【减】方向计数。
【加】计数或【减】计数——是由高速计数器的【系统控制字节】来设置的。
工作模式有2种——模式0或模式1，区别是：是否可外部复位。
单相计数——表示只可一个输入脉冲，只能接一根信号线。
复位——表示计数数值清零。
举例：HSC0
工作模式0
脉冲线只选用黑A或白B其中一根，只能接到【时钟】点上
方向——由系统存储器决定，1是加计数，0是减计数。
（2）带有外部方向控制的单相计数器
外部方向——表示【加计数】或【减计数】，由外部开关的状态来决定。其它同上。
举例：HSC0
工作模式4
方向控制——只能接到，=0一个方向，=1是另一个方向。
信号时钟——选用黑A或白B其中一根，只能接到【时钟】点上
复位——只能接到，
如果设置=0，则=1时复位有效（接开点）
如果设置=1，则=0时复位有效（接闭点）
（3）带有增减计数的双相计数器
双相计数——表示有2个输入端，一个是增计数端，一个是减计数端。但只能接一根信号线，不能2个计数端同时接线。
举例：HSC0
工作模式6
选用黑A或白B其中一根，接到【时钟】点上，是增计数
选用黑A或白B其中一根，接到【时钟】点上，是减计数
（4）A/B相正交计数器
A/B相——表示有2个信号输入端，必须接2根线，黑A、白B分别接到2个输入端子上。
举例：HSC0
工作模式9
信号线黑A、白B分别接到、上
增减计数方式——由编码器旋转方向决定，正转增，反转减
如果设置=0，是4倍计数
如果设置=1，是1倍计数
四、详解高速计数器系统控制参数
以HSC0为例：

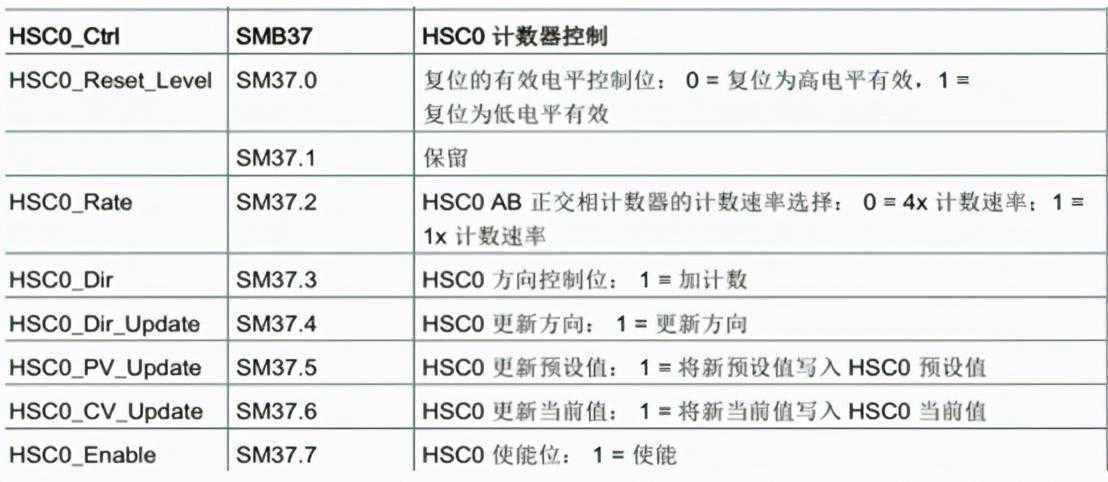

SMB36-表示高速计数器的工作状态
SMB37-表示根据工作模式，来设置各个位的参数。
举例HSC0,工作模式10,1倍计数，高电平复位，则设置如下
=1允许计数
=1允许更新当前值
=1允许更新预设值（目标值）
=1允许更新计数方向，即增计数改减计数或减计数改增计数
=0内部方向0或1均可
=11倍计数
=0保留
=0高电平复位
因此SMB37=11110100=16#F4
SMB38-计数初始值（起始值），数据类型双字
SMB42-计数目标值数据类型双字
HC0——当前计数值
