一、WinCC性能参数

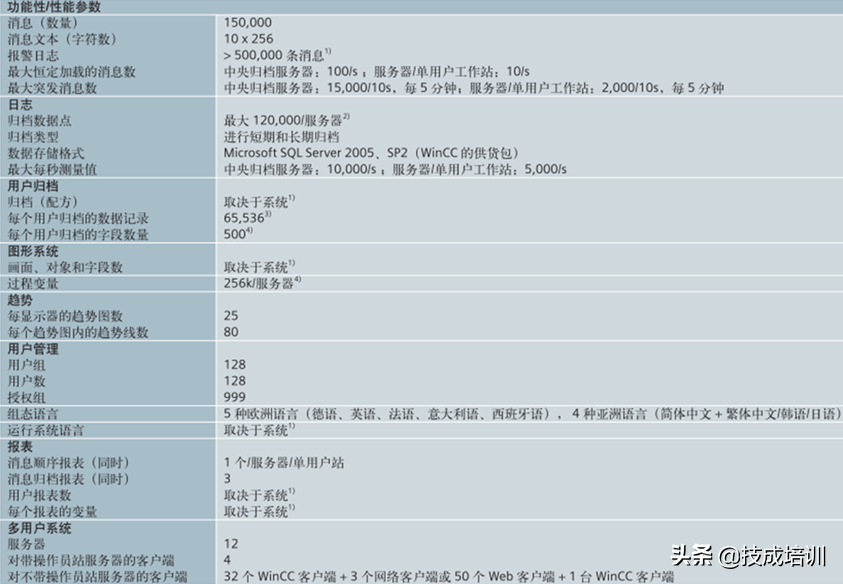

WinCC性能参数可参考WinCC样本资料，图1-23列出了部分参数。
图1-23WinCC性能参数
二、选型举例

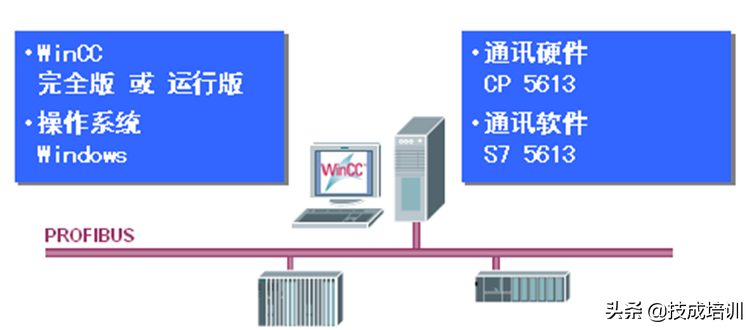

例1：单站结构，如图1-24，WinCC单站通过Profibus监控S7-300/400PLC。
图1-24
例2：单站结构，如图1-25，WinCC单站通过以太网监控S7-300/400PLC。
图1-25

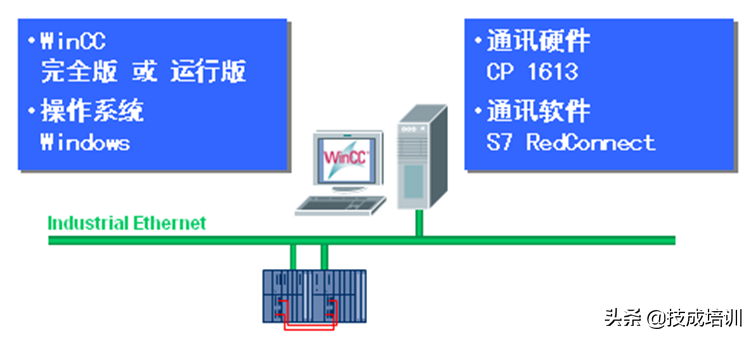

例3，单站结构，如图1-26，WinCC单站通过以太网监控S7-400HPLC。
图1-26

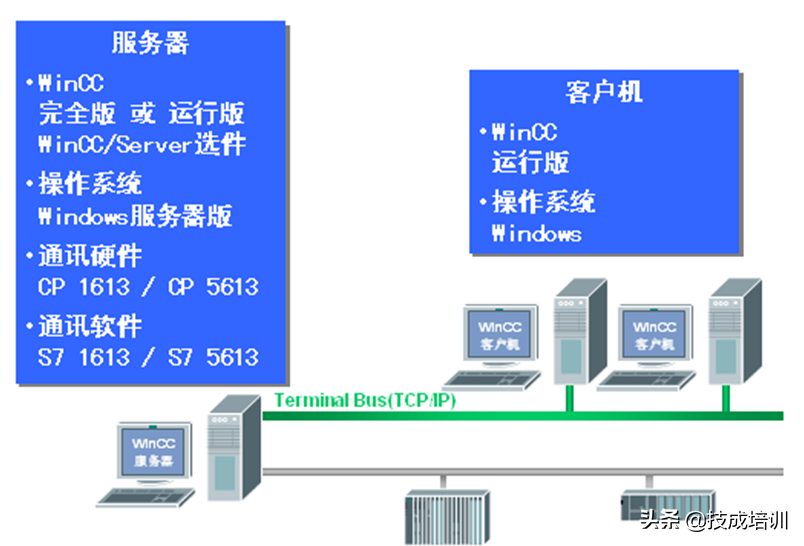

例4，多用户结构，如图1-27，WinCC客户机不直接与PLC通讯，所以不占用变量授权，所以客户机上只需选择最小变量授权数量的RT或RC版即可。WinCC服务器除了RC/RT变量授权外，还需要选WinCC/Server授权。
图1-27
例5，冗余服务器结构，如图1-28，冗余服务器对需一个WinCC/Redundancy授权，另各需一个WinCC/Server授权。
图1-28

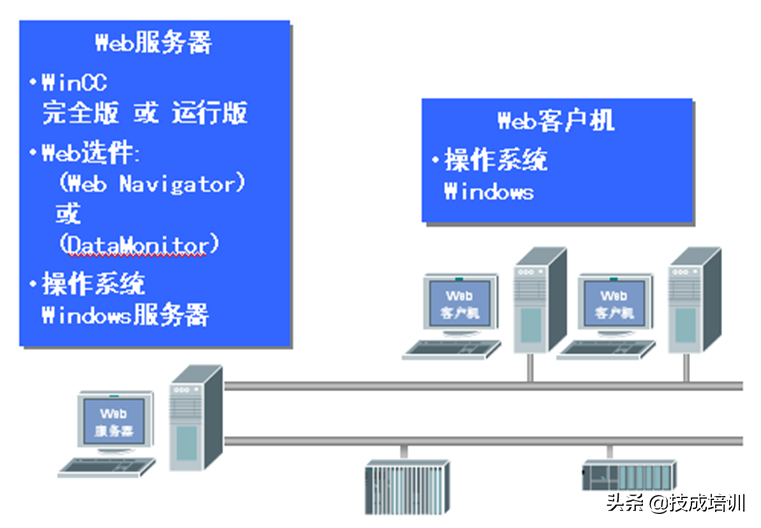

例6，web访问结构，如图1-29，web客户机上只需网页浏览器；web服务器需要datamonitor或者webnavigator选件。
图1-29
