FX2N串口数据传送指令RS
1.通信格式字D8120设置

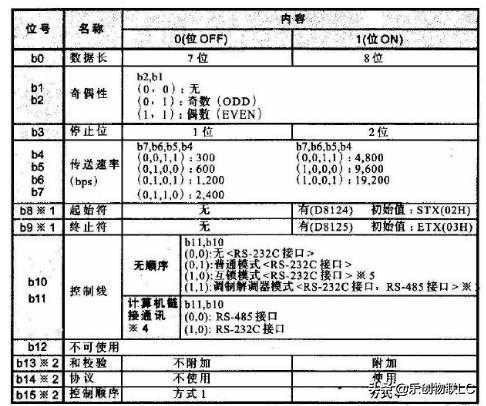

三菱FX2NPLC通信格式字设置表：
举例：
当PLC使用RS232与计算机上位机相连，其参数设置为：波特率：9600，数据位：7位，停止位：1位，偶校验。
当PLC与三菱变频器通信，外加FX2N-485BD，设定D8120的(bit11,bit10)=(1，1)。
使用计算机通信时，起始符和终止符必须为0，使用RS指令，b13~b15必须为0。

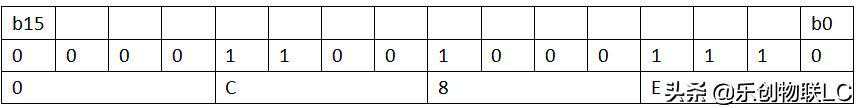

查表对应一下确定D8120
注：通信格式字确定后，用传送指令MOV将其传送入特殊寄存器D8120。同时，对PLC进行一次断电，上电操作，确认通信格式字的写入。在RS指令驱动期间，即使变更D8120的设置，也不会被接收。
2.数据处理模式M8161设置
M8161=ON，处理8位数据模式。
M8161=OFF，处理16位数据模式。M816出厂默认为OFF，处理16位数据模式。
在PLC与变频器及其他通信中，大多数才用8位数据模式。那么就需要初始化，M8161置ON。
一旦M8161状态设定，RS/ASCI/HEX/CCD指令的数据处理模式均相同。
3.特殊寄存器使用
M8122：数据发送请求标志
M8122=ON时，数据开始发送；发送完毕M8122自动复位。
M8123：数据接收完成标志
当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。复位M8123后，则PLC再次进入接收等待状态。
如果指定的接收长度为0，则M8123不动作，也不进入接收等待状态。从这个状态想进入接收等待状态，必须使接受长度≥0，然后对M8123进行ON→OFF操作。
4.三菱变频器数据代码

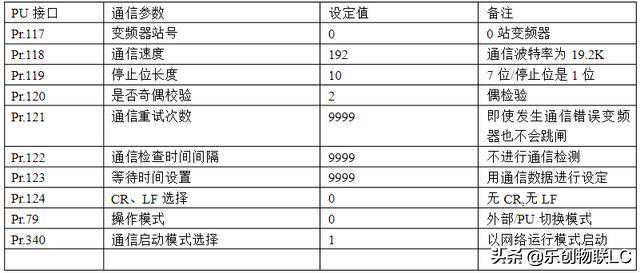

5.设置变频器的参数
注：设置参数时，应首先调至PU模式。（Pr79的参数）；
设定参数时将Pr160调至0（显示所有参数）。
注意事项：
A发送完成→接收开始或接收完成→发送开始的中间，须设置下述的OFF时间。FX1S：2个扫描周期以上；FX2N：100us以上。
BPLC在接收数据时，将直至该接收完成后才能进行发送。
C起始数据接收后，直至接收完成标志M8123转为ON之前为接收中，此时不能执行。
D使用FX2N-285BD模块时，通讯接收完成的判断标准如下：接收的字节数达到指定的接收长度或者接收到指定的结束字符。由于FX2N-485BD模块在做RS485通讯时，RDA连接SDA，RDB连接SDB，发送的信号同样会回到接收线上，因此接收完成标志会产生两次（第一次接收的字符为发送的字符，第二次接收的信号才是变频器的应答信号），务必小心处理。
E发送、接收标志的处理：发送启动只需要一次，即置位一次M8122，通讯指令RS需要长期驱动，直至发送和接收都完成。发送完成后M8122自动复位，接收完成则M8123置位。处理完接收数据后，需对M8123手工复位。
一些例子：
1.串行指令RS
有10个存在PLC的D100~D109的数据等待发送，接收最多为5个数据依次存在PLC的D500~D504中。

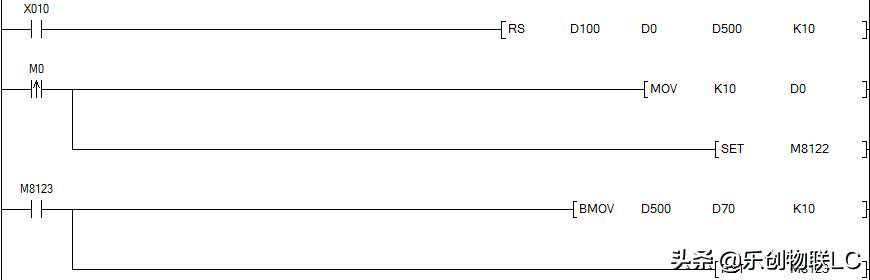

2.M8122与M8123用法
X10接通，有D0(10)个存在PLC的D100~D109的数据等待发送，接收最多为10个数据依次存在PLC的D500~D509中。M0上升沿触发，发送请求（SETM8122）（M8122的置位必须为脉冲型指令驱动）。数据发送完毕，PLC接收回传数据，回传数据完毕后，M8123自动转为ON。M8123置ON后，将D500~D509数据转存到D70~D79中，然后复位M8123,再次转换为回传数据接收等待。

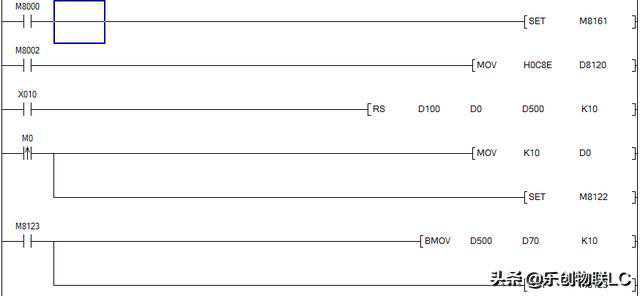

3.应用通信程序例
M8000上电就设置为8位数据模式。M8002上电执行一次，配置一下通信格式字D8120。X10接通，有D0(10)个存在PLC的D100~D109的数据等待发送，接收最多为10个数据依次存在PLC的D500~D509中。M0上升沿触发，发送请求（SETM8122）（M8122的置位必须为脉冲型指令驱动）。数据发送完毕，PLC接收回传数据，回传数据完毕后，M8123自动转为ON。M8123置ON后，将D500~D509数据转存到D70~D79中，然后复位M8123,再次转换为回传数据接收等待。
