1.1背景信息

WinCC即：WindowControlCenter。

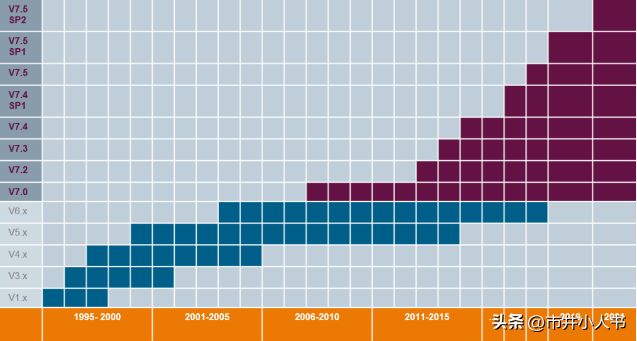

1996年，西门子推出了，从此开启了西门子SCADA软件的WinCC时代。此后，产品不断更新迭代，产品线不断丰富完善。目前经典WinCC最新的版本为，作为西门子深耕SCADA领域的扛鼎之作。依然有着强大的生命力。后续还会不断更新和迭代。今天就为大家分享一些的基本选型信息。以供参考。

1.2版本信息

从语言上分分为亚洲版和欧洲版。如果项目的中用到亚洲语言或者运行环境中使用了亚洲语言。那么需要使用亚洲版。的亚洲版和欧洲版其实是同一个软件包，区别在于两者的授权不一样。亚洲版的授权包含一个USB授权盘。

从功能区分分为开发版和运行版。开发版既支持开发也支持运行。运行版仅支持运行项目。开发版和运行版其实也是同一个软件。

1.3变量点数

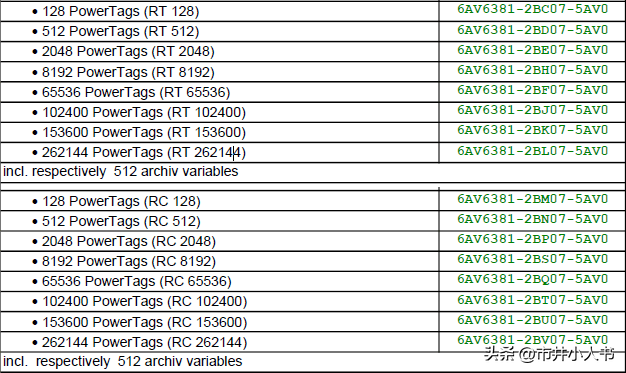

WinCC选型首先需要考虑的就是项目中使用到的外部变量点数。外部变量点数和变量的数量有关和数据类型无关。目前提供的版本有：128、512、2048、8192、65536、102400、153600和262144这几个版本。根据外部点数的不同。WinCC亚洲版的订货信息如下(其中RC代表开发版，RT代表运行版)：

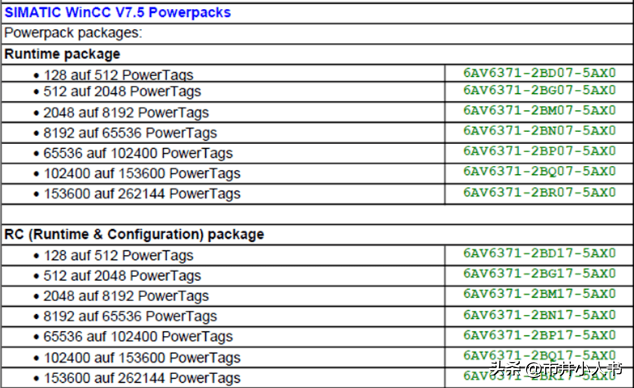

当然随着项目中的外部变量的增加，可以根据情况仅购买相应的变量升级授权即可。具体订货信息如下：

1.4归档点数

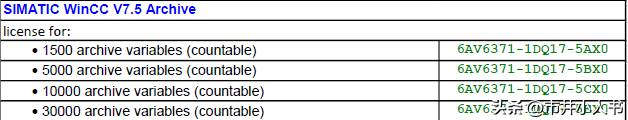

WinCC中默认已经附带了512个归档变量，前文订货号中的即代表此含义。如果项目中组态的归档变量的数量超出了512个，那么还需要购买相应点数的归档授权。归档授权的订货信息如下：

归档授权是可以累加的(countable)，如果购买了一个1500的归档授权和一个5000的归档授权。那么项目中可以组态的归档变量数是：1500+5000=6500。注意：项目中附带的512个归档变量不会计算在内。也就是1500+5000+512还是等于6500。此外，WinCC每个单站/服务器中最多可以组态80000个归档变量。

1.5过程通讯

WinCC的过程通讯能力取决于系统性能和项目的组态限制。详细的性能数据可以从WinCC的在线帮助中获取。具体路径:WinCC信息系统-性能数据-过程通讯。

对于大家常用的SIMATICS7-1200和SIMATICS7-1500系列产品。最大可能连接数受可用的系统资源及其性能数据限制，特别是受CPU、RAM和以太网连接的限制。

其中，S7-1200的最大连接数为64，S7-1500的最大连接数为128。需要注意：默认情况下WinCC自带SOFTNET-IES7LEAN的授权。支持8个连接。如果超出8个连接数，那么需要购买相应版本的SOFTNET-IE或者SOFTNET-IEExted授权。以SIMATICNETV16为例：

SOFTNET-IES7V16的订货号为：6GK1704-1CW16-0AA0最多可以扩展到64个链接。如果连接数进一步增加，那么就需要使用SOFTNET-IEExtedV16授权，订货号为：6GK1704-1BW16-0AA0。

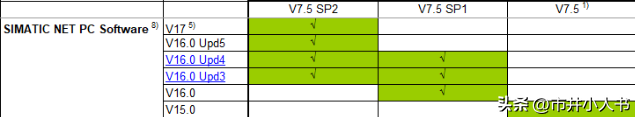

当然在使用时还需要注意SIMATICNET软件和WinCC的兼容性。详细的列表如下：

其中：

5)表示至少需要安装。

8)提醒注意软件和操作系统的兼容性。

1.6系统架构

WinCC除了支持单机版项目外，还能够扩展为冗余系统、客户机/服务器架构(简称：C/S架构)和浏览器/服务器架构(简称：B/S架构)。从而满足不同场景的应用。当然为了实现特定的系统架构，除了组态上的设置外，还需要配置相应的授权。下面为大家介绍授权相关的内容。

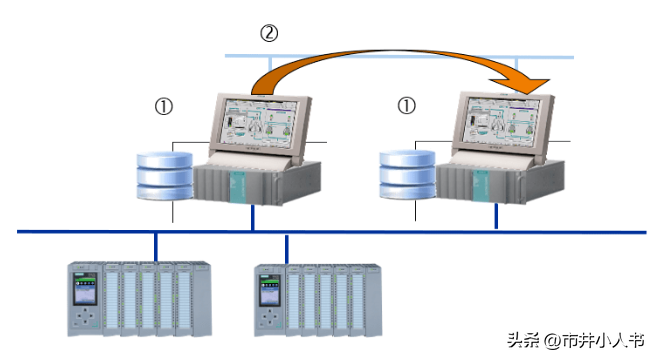

为何提高系统的可用性，可以配置冗余系统。冗余的情况下，一台设备停机不会影响整个系统的运行。如下图所示：

两台服务器之间如果配置冗余功能。两台设备除了需要基本的WinCC授权外，还需要配置一个冗余授权。冗余授权的订货号如下表：

WinCC的C/S架构可以在同一个网络中，将系统操作和监控的功能分配到多个客户机和服务器上。实现C/S架构中需要用到服务器授权。每个配置为服务器的设备上都需要一个服务器授权。服务器授权的订货号如下表：

C/S架构有两种，一种是多用户系统，另外一种是分布式系统。

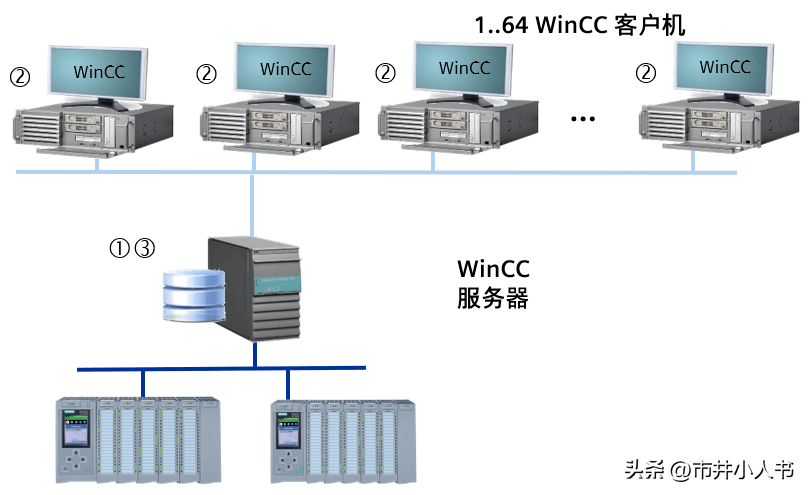

多用户系统中只能包含一个服务器(或一对冗余服务器)和若干个客户机。客户机上不需要组态项目，只需要通过网上邻居找到服务器，运行服务器上的项目即可。多用户系统的典型应用场景：

在不同的操作员站（客户机）上显示所有工艺的不同信息。例如第一台客户机显示所有工艺过程画面，第二台客户机显示和确认报警消息，第三台客户机显示历史数据。

在不同的操作员站（客户机）上显示不同工艺的所有信息。例如第一台客户机显示工艺A的所有过程画面、报警消息和历史数据，第二台客户机显示工艺B的所有过程画面、报警消息和历史数据。

多用户系统中，服务器侧除了需要基本的WinCC授权外，还需要一个服务器授权。每台客户机上需要安装128点的WinCC运行版授权。

分布式系统架构中可以包含若干服务器和若干客户机。其中，一台客户机最多可以访问18台服务器或18对冗余服务器。分布式系统架构的典型应用场景有：

在不同的操作员站（客户机）上通过画面窗口同时显示来自于不同服务器的不同工艺画面。

在不同的操作员站（客户机）上组态各自的客户机画面，在画面当中通过画面对象加载来自于不同服务器的变量进行不同工艺的监控。

下图是个典型的分布式系统。服务器侧除了基本的WinCC授权外，每台服务器上需要一个WinCCServer授权。如果是冗余服务器，一对冗余服务器需要购买一个冗余授权。每台客户机上需要安装一个128点的WinCC运行版授权。

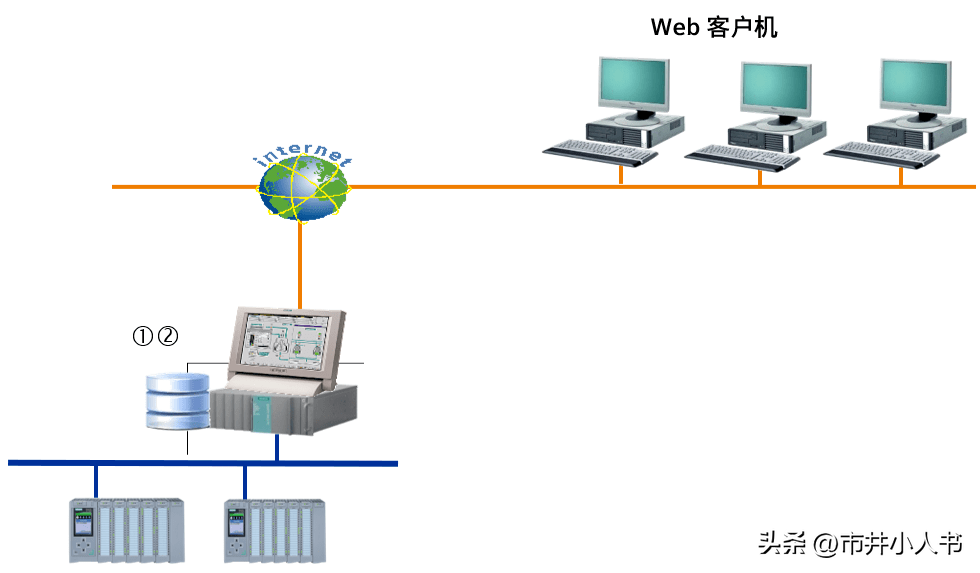

B/S架构是指客户端使用浏览器通过Internet/Intranet访问WinCC项目的一种应用场景。如下图所示：

在WinCC的基本安装包中提供了三个选件用于实现B/S架构。分别是WebNavigator、WebUX和DataMonitor。其中：

WebNavigator是基于WinCC发布的，目前需要通过Windows提供的浏览器实现远程访问。

WebUX对客户端没有操作系统限制。可在各种设备上运行（例如：平板电脑、智能手机等）。只需保证设备中可以使用支持HTML5的浏览器即可。下表是WebUX和WebNavigator的简单比较。

WebUX和WebNavigator比较

DataMonitor是WinCC数字化工厂的一个组件。可使用DataMonitor在办公电脑上通过Intranet/Internet实现显示和评估当前的生产过程状态与历史数据。借助于IE浏览器或者Excel等标准的工具就能够完成对生产数据的访问和分析。

B/S架构授权方面：WebUX包含两种授权：Monitor和Operate。并且，WinCC基本包中已经包含了一个集成的Monitor授权。WebNavigator仅提供一种授权。

授权数量是指并发访问的客户端数量。WebUX和WebNavigator的授权都是可以累加的。并且WebUX可以使用WebNavigator的授权。两者授权之间的区别和关系请参考下表和下图所示。

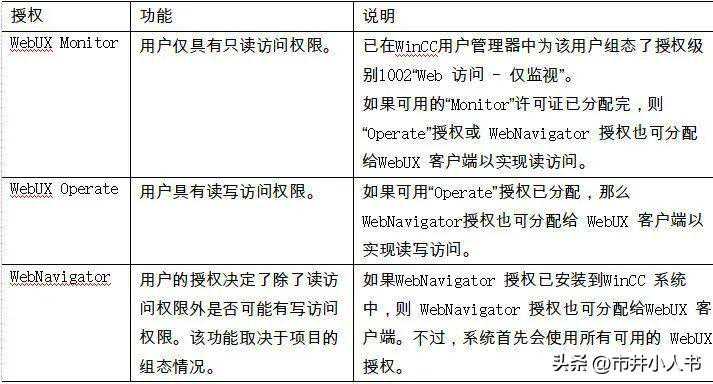

WebUXMonitor、Operate和WebNavigator授权的区别

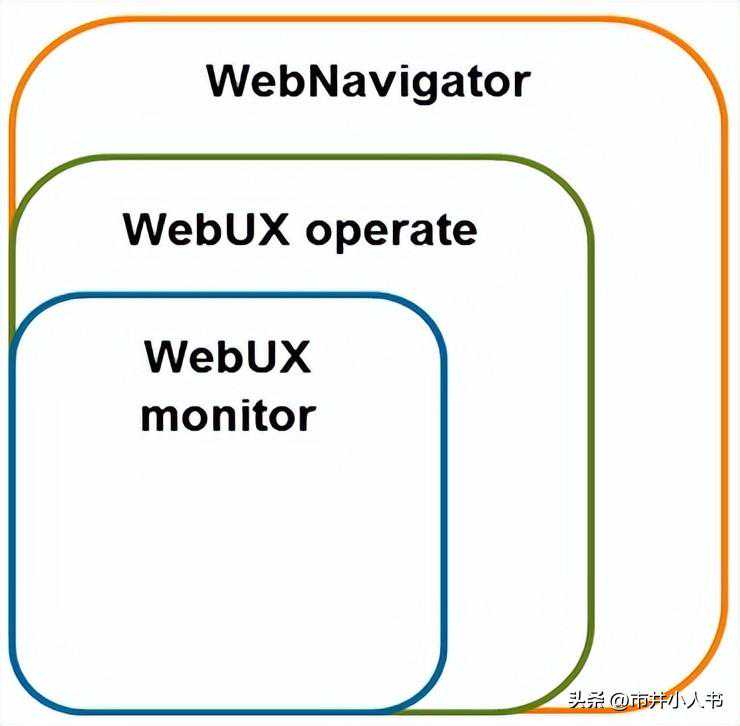

图WebNavigator和WebUX授权之间的关系

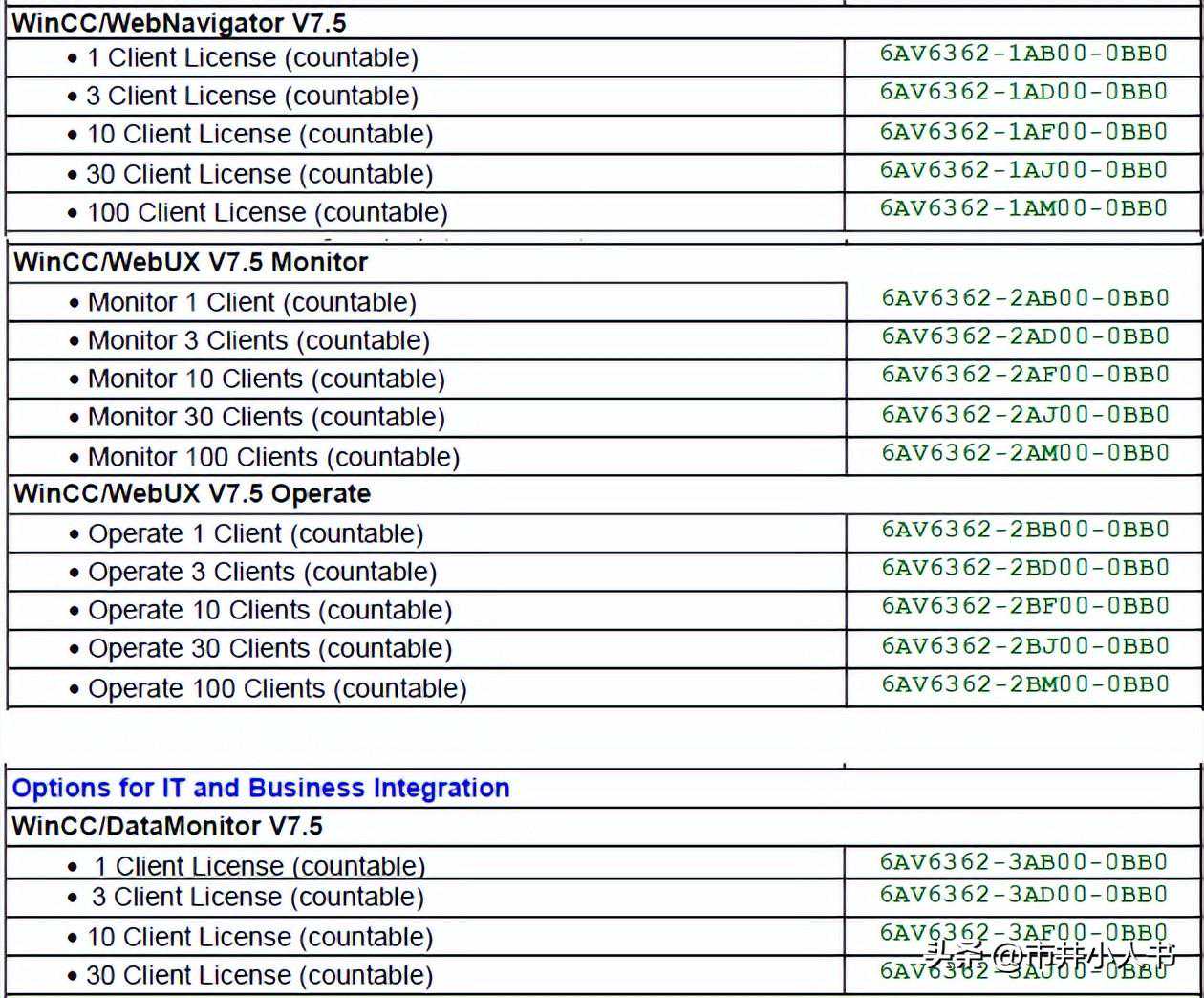

WebNavigator、WebUX和DataMonitor的订货信息如下：

1.7附加信息

以上仅介绍了WinCC基本选型中涉及到的内容。此外，为了实现特定的功能，围绕着WinCC还有非常多的周边产品可供选择。比如：实现配方功能的用户归档；实现长期历史数据存储的ProcessHistorian；实现数据分析的InformationServer；实现数据访问的连通性选件包；实现和IT交换数据的工业数据桥；提供审计追踪功能的Audit选件，以及面向生产管理的PM-Addons产品家族等等。
