1平台系统方案
为物联网(IoT)市场所提供的终端产品设计解决方案基于君正公司的哈雷(Halley)平台，这是一款最新物联网处理器X1000，其主频为1GHz，支持硬件浮点运算和SIMD加速指令，可轻松支持图像识别，语音识别等需要强大运算能力的算法应用，同时集成了24bit立体声，192Kb采样率音频CODEC，并且具有语音触发功能、硬件JPEG编码器、以太网控制器、硬件AES算法模块、32MBLPDDR等。该平台功耗极低且接口丰富，框图如图1所示。
2硬件系统设计
哈雷平台的硬件系统设计简单易行，其模块硬件系统框图如图2所示，只需在X1000处理器外接两颗，外接SPI的NOR或NAND的Flash存储器，采用集成电源器件PMU供电就可以工作。配合物联网应用，需要扩展WiFi或其它无线通讯模块。
哈雷模块电源输入范围为2.7~5.5V，接口电压为3.3V。
本文引用地址：

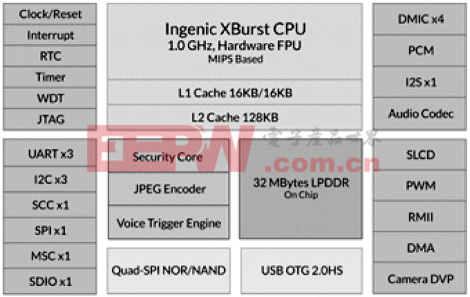

图1哈雷平台处理器内部框图

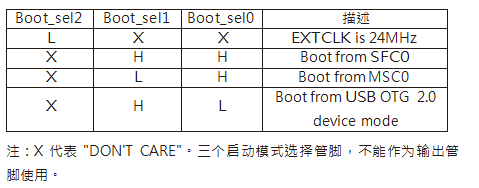

表1X1000启动模式配置
模块尺寸为26mmx37mmx3mm，板上搭载一个三路集成的DC/DC和两个LDO。DC/DC选用EA303，直流电压输入为2.7~5.5V，开关频率为1.5MHZ，最大持续输出电流
1A，输出电压可调。LDOSGM2036系列的直流电压输入为1.6~5.5V，具有高纹波抑制比和低压差，输出电流能力
300mA。系统供电如图3所示。
哈雷模块系统上电及启动方式

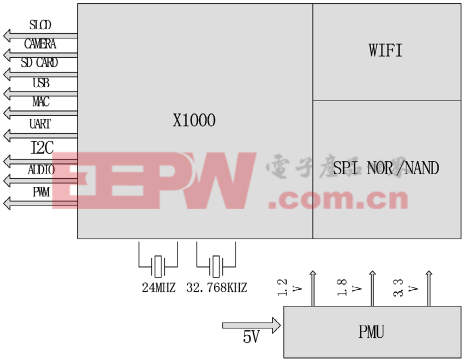

图2哈雷硬件系统框图
本文引用地址：

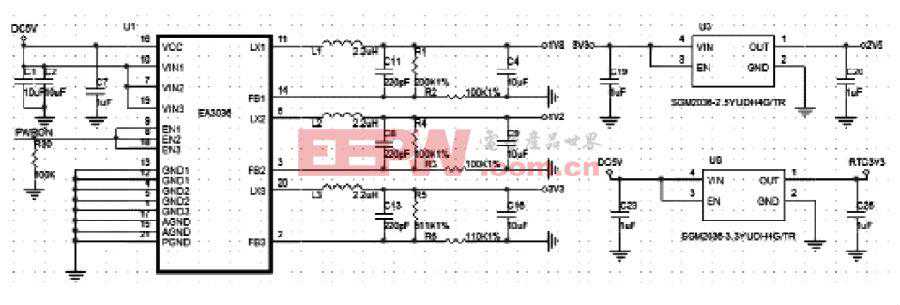

图3哈雷系统供电设计图

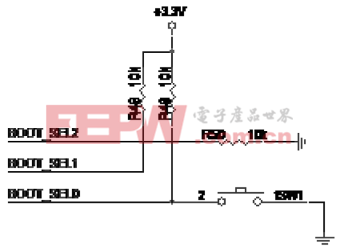

图4SFC启动搭配USB烧录参考电路
电源使能由X1000输出(PWRON)来控制，开机键按下
后，PWRON触发高电平，系统开始工作。模块工作方式有四种模式：即冬眠、睡眠、IDLE、工作，可以通过控制WEKUP引脚唤醒系统进入工作模式，而系统默认低电平触发。X1000有三个启动模式选择管脚，支持的启动模式如表
1所示。
4哈雷模块常用模式的参考设计
哈雷模块有两个常用模式，每个模式都包含启动模式选择和存储两个部分。SFC启动搭配USB烧录启动模式部分如图4所示。
为了便于进行两种模式选择，设计了一个按键SW1：在不按键时为SFC启动，即正常启动模式；按下SW1后，进入USB启动模式，即烧录模式。从SFC启动失败后，会自动转入到USB启动模式。
X1000SFC的DR代表数据输入，DT代表数据输出。以
GD25Q128CS1G为例，参考电路如图5所示。

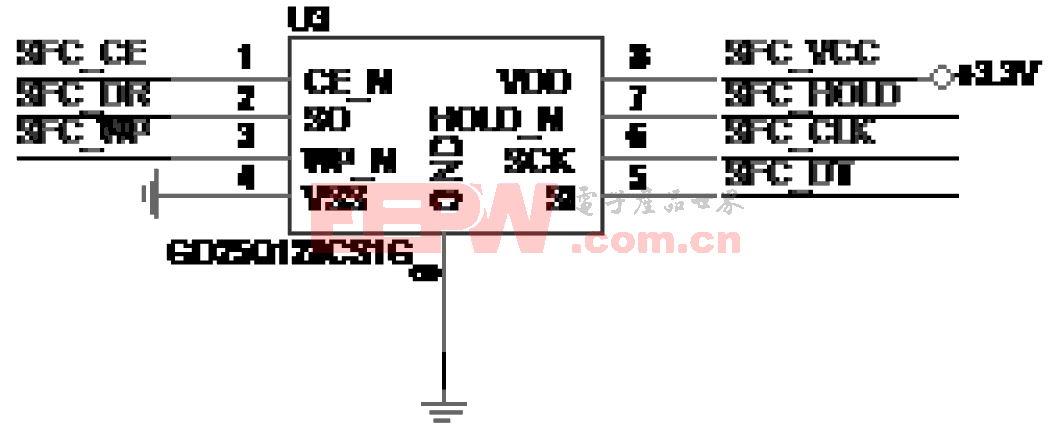

图5SFC参考电路
5哈雷平台接口扩展设计
哈雷平台内部集成MAC控制器，支持RMII10M/100M自适应以太网络PHY芯片，因此RJ45网路接入需加入网络PHY电路+网络隔离器。为支持8位SLCD，在外接SLCD时如有空间，就在数据线和控制线上串接33R的电阻来减少反射和EMI的问题。所提供三组UART扩展接口，通常和JTAG复用的UART接口被用来用作调试口，外接时须注意TX和RX交换顺序。
6设计总结
哈雷平台的模块化设计，为用户提供了一个开箱即用的智能硬件解决方案，软件操作系统支持版本，方便验证用户的软件和功能，使产品可以快速、安全地连接至云服务平台和手机端，缩短研发周期，迅速推向智能化物联网市场。
