QD62D高速计数器的基础知识
高速计数器是PLC计数器中常用的一种，PLC内部有两种计数器，一种是对PLC内部信号进行计数的计数器，另一种是对外部事件信号进行计数的计数器，高速计数器属于第二种。在PLC中，这两种计数器的责任不同、分工明确、工作上不能互相代替。高速计数器是对PLC外部脉冲量进行计数的计数器。发脉冲量的器件有编码器、脉冲发生器、手轮等。
三菱Q系列PLC高速计数器已做成模块，选型软件可以根据要求很方便地选择。下面介绍一下QD62D高速计数器模块。
硬件规格：
输入：差动线性驱动器电平，1相/2相输入。
输出：晶体管漏型输出。
计数速度：10、100、200、500KPPS。
轴/通道：2个。

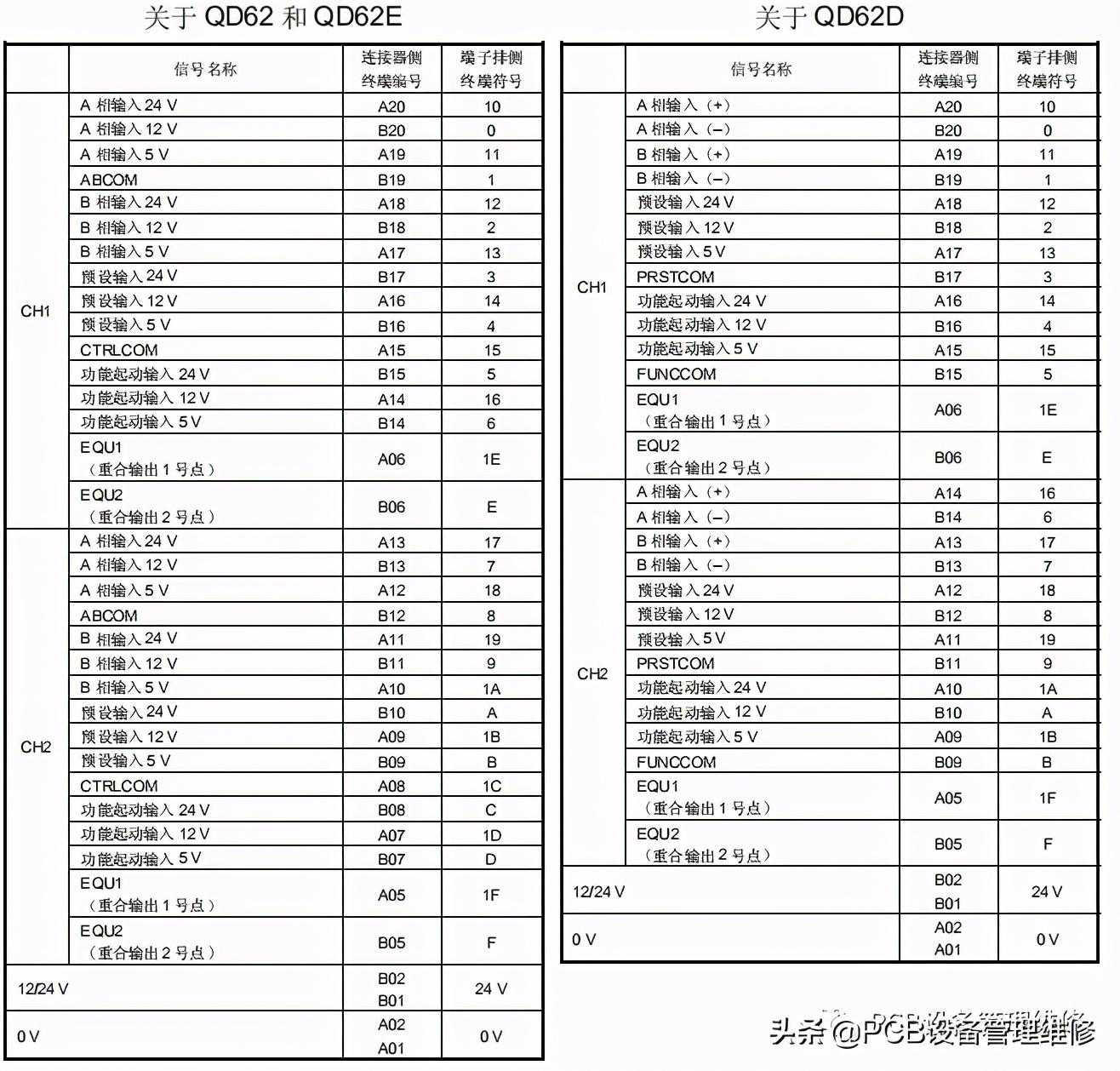

接线：
A20、14一一一→A相脉冲输入
B20、14一一一→A-相脉冲输入
A19、13一一一→B相脉冲输入
B19、13一一一→B-相脉冲输入
A1、A2一一一一→-
B1、B2一一一一→+
LED灯状态解释：
∮A：A相脉冲输入终端上有电压。
∮B：B相脉冲输入终端上有电压。
DEC：减法计数中。
FUNC：功能输入终端有电压。
FUSE：外部电源输入终端有电压，而重合信号输出部分的熔丝断。
脉冲输入方法：
单相1的倍数，A相加法（上升沿）计数，B相为0。
单相1的倍数，A相减法（下降沿）计数，B相为1。
单相2的倍数，A相加法（上升、下降沿）计数，另B相为0。
单相2的倍数，A相减法（上升、下降沿）计数，另B相为1。
CW/CCW脉冲输入，加法计数，A上升沿计数，B为0。
CW/CCW脉冲输入，减法计数，B上升沿计数，A为0。
2相1的倍数加法计数，B相为0时，A上升沿计数，B相为1时，A相不计数。
2相1的倍数减法计数，B相为0时，A下降沿计数，B相为1时，A相不计数。
2相2的倍数加法计数，B相为0时，A上升沿计数，B相为1时，A相下降沿计数。
2相2的倍数减法计数，B相为1时，A上升沿计数，B相为0时，A相下降沿计数。
2相4的倍数加法计数，B相为0时，A上升沿计数，B相为1时，A相下降沿计数，A相为1时，B相上升沿计数，A相为0时，B相下降沿计数。
2相4的倍数减法计数，B相为1时，A上升沿计数，B相为0时，A相下降沿计数，A相为0时，B相上升沿计数，A相为1时，B相下降沿计数。
计数器形式：
线性计数器：
-2147483648～2147483647。
环形计数器：
2147483647→-2147483648→2147483647。
预设值形式：
预设终值，到达输出功能：可预设任何计数值，将它与当前计数值比较，并在他们相等时输出信号。
预设初值功能：把当前计数器值改写为预设的任意数值，当从预设值开始脉冲数时，可以使用预设功能。
四种计数器功能（四选一）：
1、禁止计数功能：①Y06（Y0E）②功能启动。
2、锁存计数器功能：①Y06（Y0E）②功能启动。
3、周期性采样计数器功能：①Y06（Y0E）②功能启动。
4、周期性脉冲计数器功能：①Y06（Y0E）②功能启动。

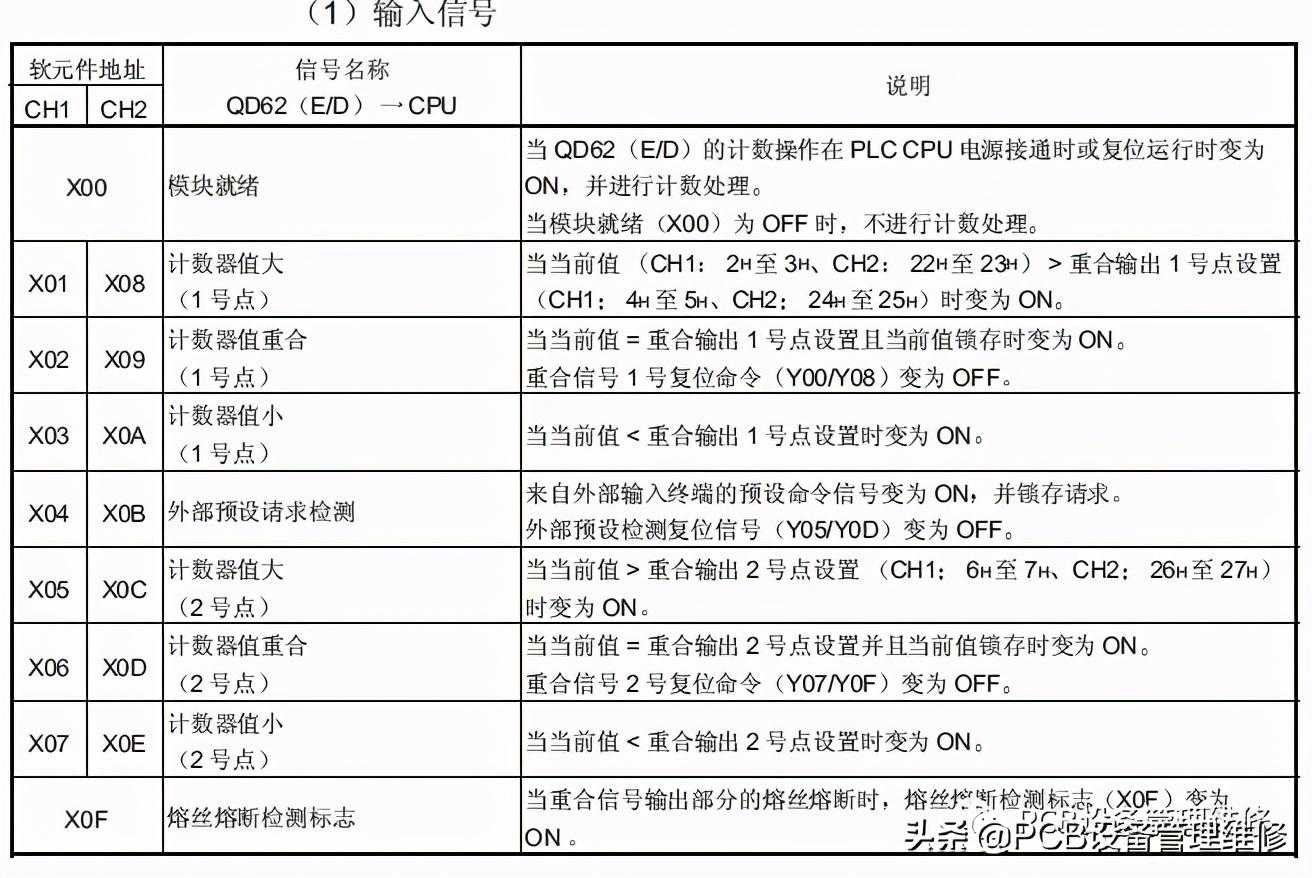

输入输出信号：
y04输出即可计数。
缓冲存储器分配列表:
