DASSIDriect用来采集西门子S7-300、S7-400、S7-200、S7-1500系列PLC数据。客户机进行如下操作：
1.运行SMC（SystemManagementConsole）。
2.依次展开DAServerManager—〉DefaultGroup—〉Local—〉。

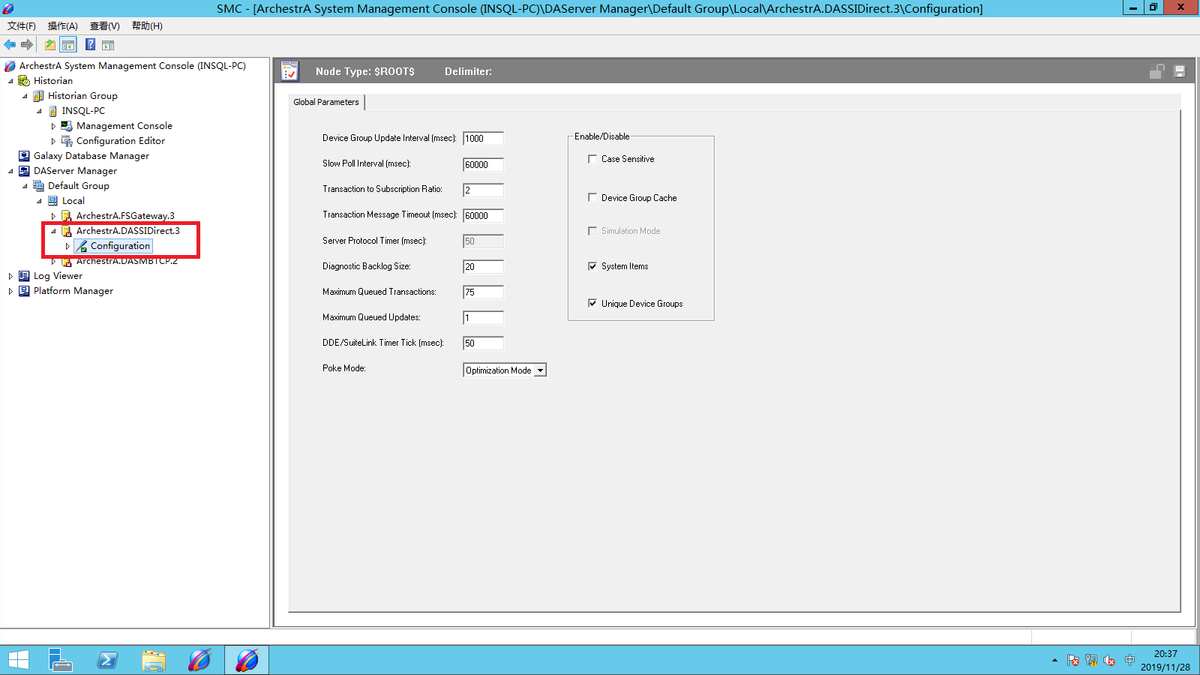

3.展开，并选择“Configuration”，将出现如下“GlobalParameters”对话框，如图所示
设备的时间间隔。当通信恢复正常后，DAServer的查询间隔调整为DeviceGroup的查询间隔。TransactiontoSubscriptionRatio：“Transaction”是来自于DDE/SL/OPC客户端的读／写消息，“Subscription”是有处于“需采集”状态的数据点产生的，“Subscription”按“UpdateInterval”为间隔周期性发送。“TransactiontoSubscriptionRatio”定义DAServer在发送一个Subscription前可以发送的Transaction的最大数目。它是当有多个等待中的Transaction时，Transaction和Subscription的比例，比例的后者总是为１。所以，默认设置为2表示Transaction和Subscription的比例是2:1。这个比例确保当Transaction非常繁忙时，任有一定数量的Subscription动作。例如：比例设为2,同时有3个Transaction,2个Subscription准备好，Toolkit将先发送2个Transaction，1个Subscription,在发送1个Transaction,1个Subscription。TransactionMessageTimeout:每个Transaction(读／写／刷新等)消息的超时设置，这个超时设置使得客户端不会由于某种原因Transaction永久不被发送时导致被挂起。这是一个Transaction中消息更新的最大允许时间。此数字应该设置为一个单独的数据更新不应超过此时间设置。ServerProtocalTimer:因为SIDirectDAServer使用事件驱动的协议引擎，此选项无效。ＤiagnosticiagnosticBacklogSize:定义在“TransactionDiagnostic”根上可显示的最大的Transaction数。
PokeMode:有以下有效模式：
-Control保持写数据的顺序不改变，并且不合并Transaction。
-Transaction使用保留要写的第１，第２和最后一个数据的合并方式保持写数据的顺序。
-Optimization不保持写数据的顺序，并且合并写数据的Transaction，只写
入最后一个要写的数据。
CaseSensitive:控制DAServer按大小写顺利扫描数据项和DeviceGroup。
DeviceGroupCache:此参数保留。
SimulationMode:此设置在此SIDirectDAServer中无效。
SystemItems:此参数控制系统数据点是否出现在浏览窗口中，是否做为DAServer数据采集接口的有效数据项。
UniqueDeviceGroups:此参数控制是否检查DeviceGroup在整个DAServer中的唯一性。

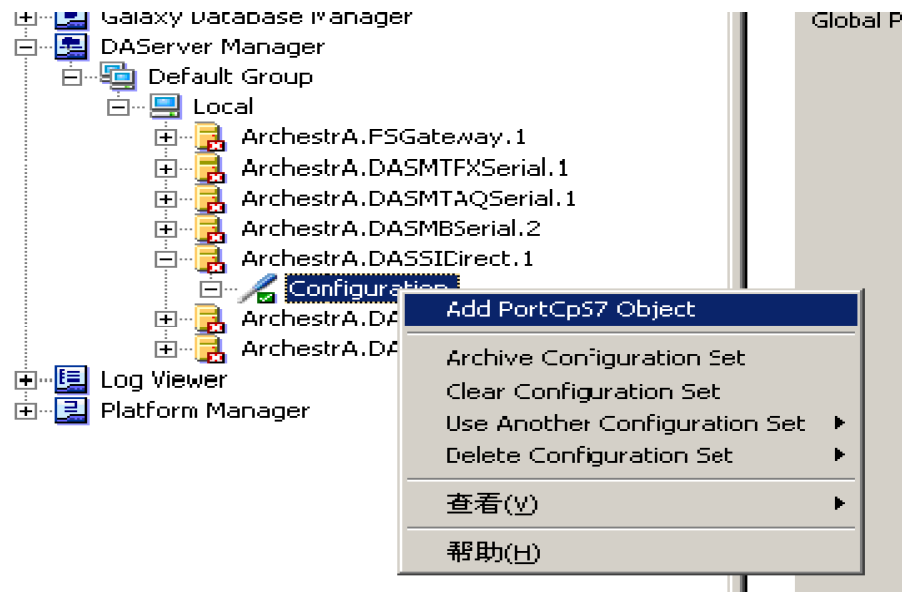

4.右击“Configuration”，选择“AddPortCpS7Object”，如图所示，
5.选择并右击“New_PortCpS7_000”，选择“AddS7CpObject”，并将其改名为需要的名称，例如本项目PLC009，如图所示：
6.NetworkAddress:输入PLC的IP地址
LocalTSAP:定义本地站的传输服务访问点，第一位数字定义设备，第一位数字为0，此处设置为01.00
RemoteTSAP:定义PLC的传输服务访问点。
RemoteRackNo.:输入十进制机架号。此处设为0
RemoteSlotNo.:输入十进制的CPU槽号。S7-300为2，S7-400为3，S7-1500为1。（注：以所采集CPU实际所在曹号为准）
ConnectionResource:从下拉框中选择16进制的连接资源。

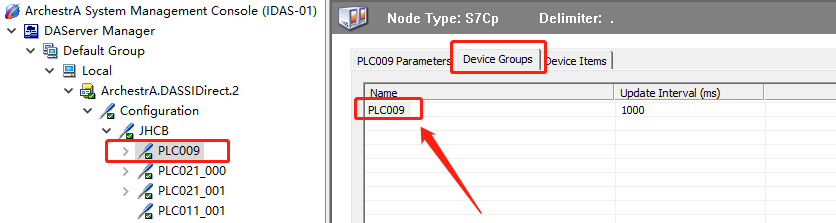

7.选择“DeviceGroup”属性页
