CC-Link网络概述
CC-Link是ControlCommunicationLink(控制与通信链路系统)的简称。
CC-Link系统是通过使用CC-Link专用电缆将三菱及其合作制造厂家分散的I/O模块，特殊功能模块等连接起来，并通过PLC的CPU来控制这些相应模块的高效，高速的分布式的现场总线系统。
CC-Link总线的优点1.通过将每个模块分散到类似传送生产线和机械等设备中去，能够实现整个系统的省配线。
2.通过使用处理类似I/O或者数字数据的ON/OFF数据的模块，能够实现简单的高速的通信。
3.可以和其他厂商的各种不同的设备进行连接，使系统更具有灵活性。

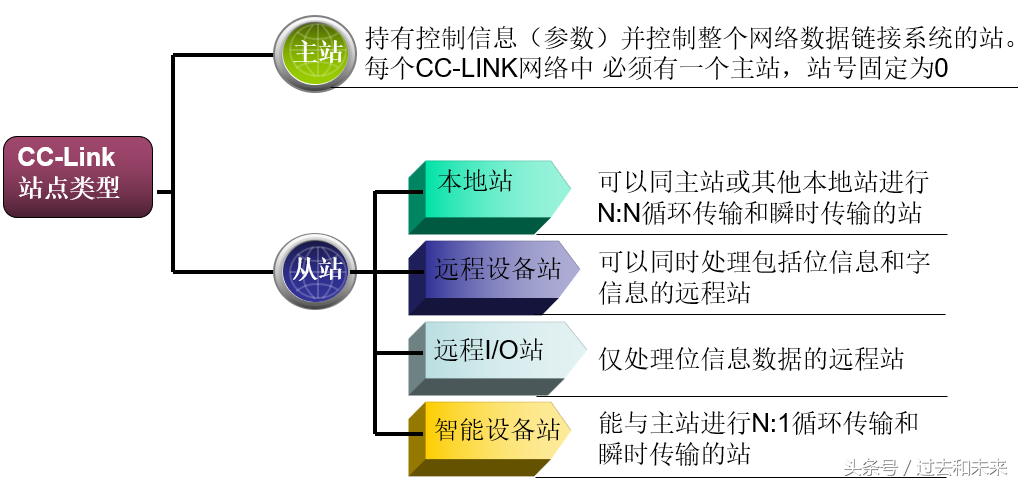

CC-Link总线专有名词站：通过CC-LINK连接的模块统称为站
站号：在CC-LINK网络系统中，站号0分配给主站，站号1到64分配给从站。根据占用内存站的站数，必须给从站分配一个唯一的站号，使其不与其他站占用的内存站号发生重叠。
占用(内存)站数：网络中单个从站使用的内存站数，根据数据量可以设置为1-4（1个内存站表示在CC-LINK缓冲区中划分的一个用于与其他站通信的最小单位）。
站数：连接在用一个CC-LINK网络中的所有物理设备占用的内存站数量的总和。
模块数：实际连接到一个CC-LINK网络上的物理设备数。
CC-Link总线总览
CC-Link总线
CC-Link总线介绍

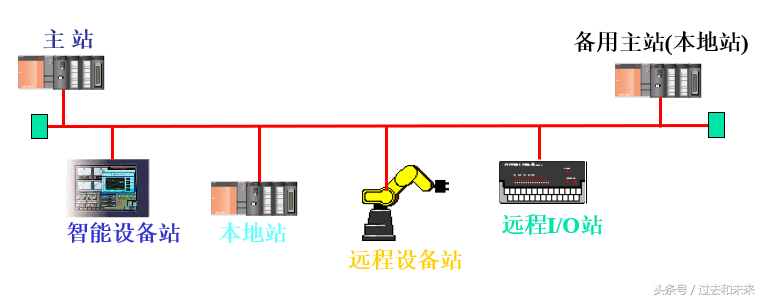

CC-Link总线设备连接图
CC-Link总线设备连接图

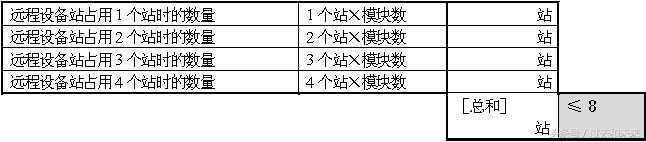

当FXPLC作为主站时，最多可以连接7个远程I/O站和8个远程设备站，但需要同时满足下列条件：
远程I/O站（最大7个站）
远程设备站（最大8个站）

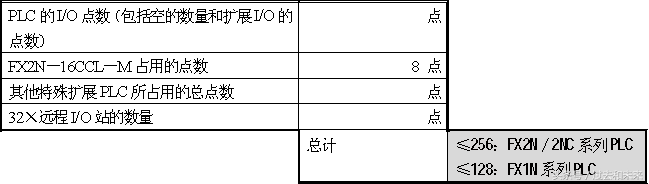

每个系统中的最大I/O点数
（PLC的实际I/O点数）＋（特殊扩展模块占用的点数）＋（FX2N－16CCL－M占用的点数：8）＋（32×远程I/O模块的数量）≤256（FX2N／2NC系列PLC）
或是128（FX1N/3G系列PLC）
或是384（FX3U(C)系列PLC）
只有当以上条件满足时才可以进行链接
