EPLAN有一个功能可以将3D的安装布局直接转换成2D的安装布局，今天我就分享一下3D安装不捐转换成2D安装布局的方法。

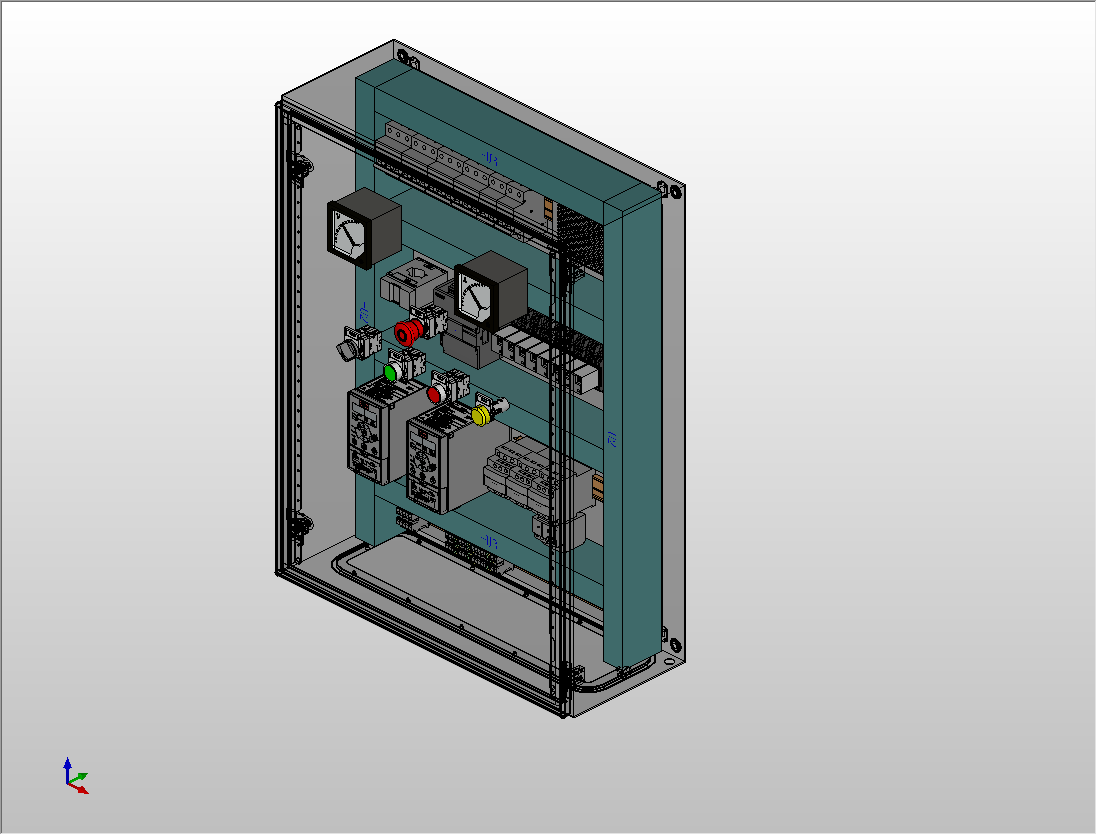

制作3D安装布局
3D安装布局在上一篇文章中已经详细介绍过了，我们需要将原理图中的元件全部放置在电箱的安装板和门板上，如下图所示；

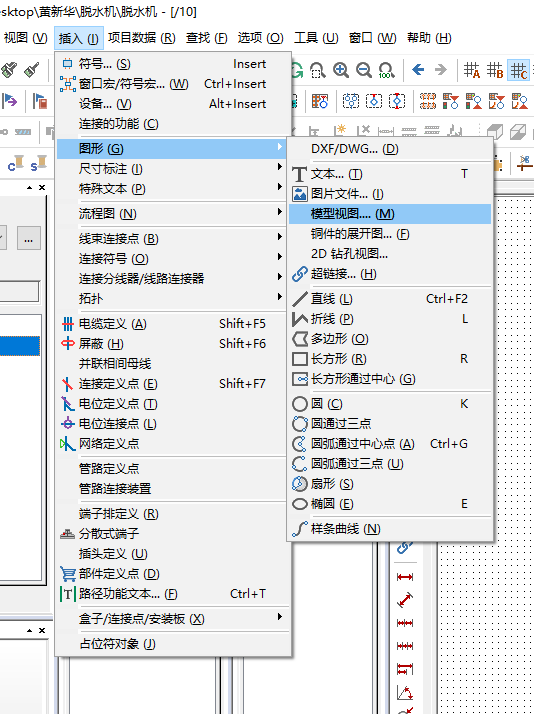

插入模型视图

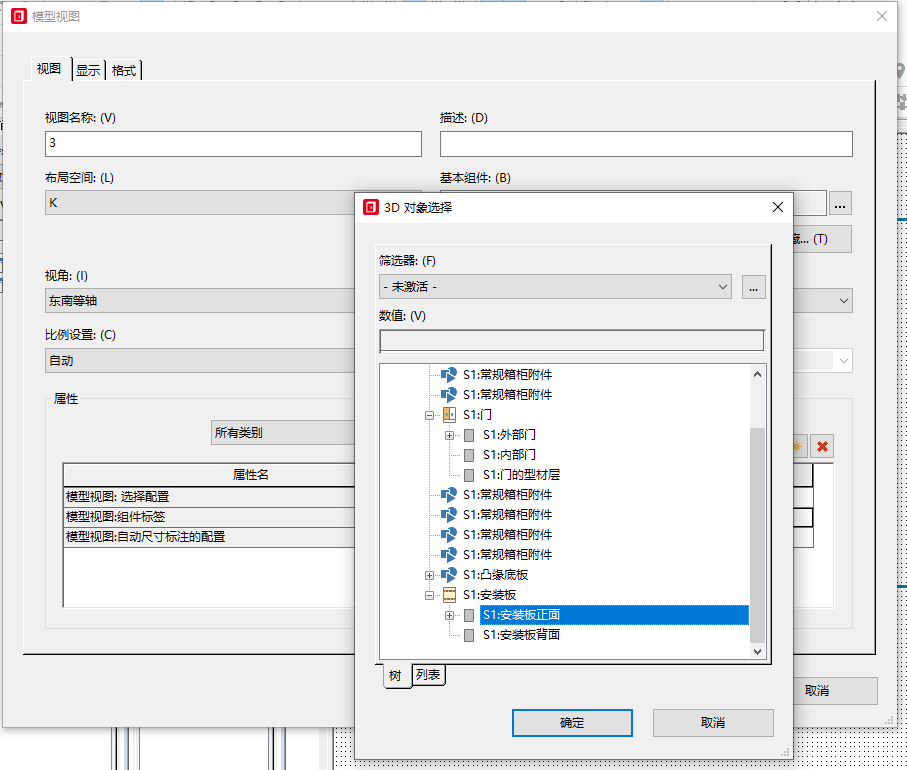

选择视图
选择所要转换的安装板视图，这里我选择安装板正面，也可以选择门板等；
选择视角
选择一下所要导入的视角，有前后左右上下等十个不同的视角；

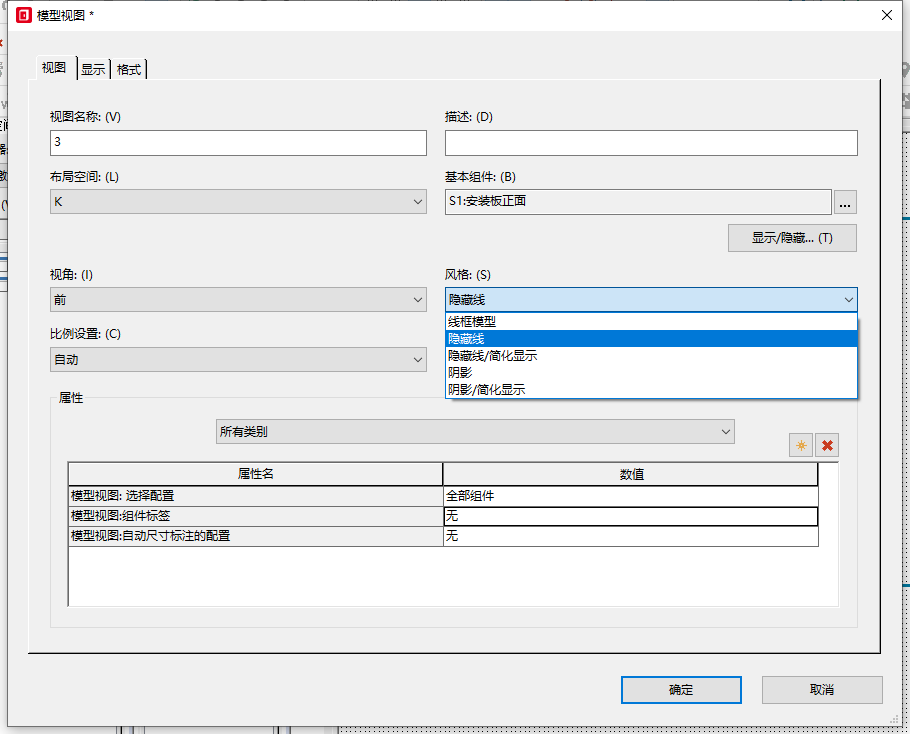

选择风格
选择一下风格，有线框模型，影藏线，影藏线/简化显示，阴影，阴影/简化显示总共5种风格；

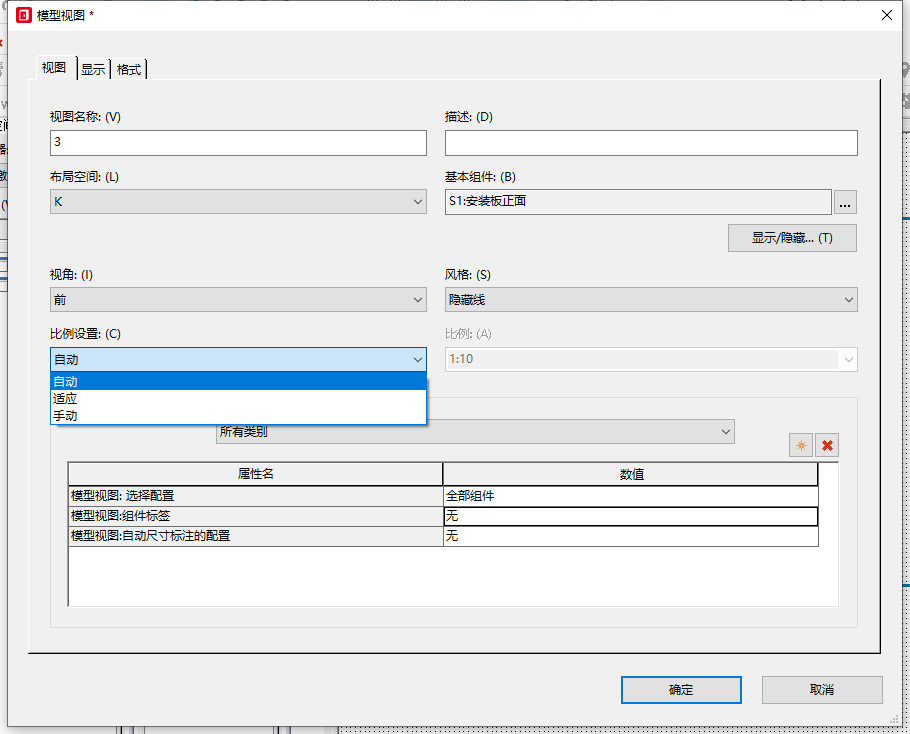

选择比例
选择一下放置的比例，有手动，自动，适应三种比例；

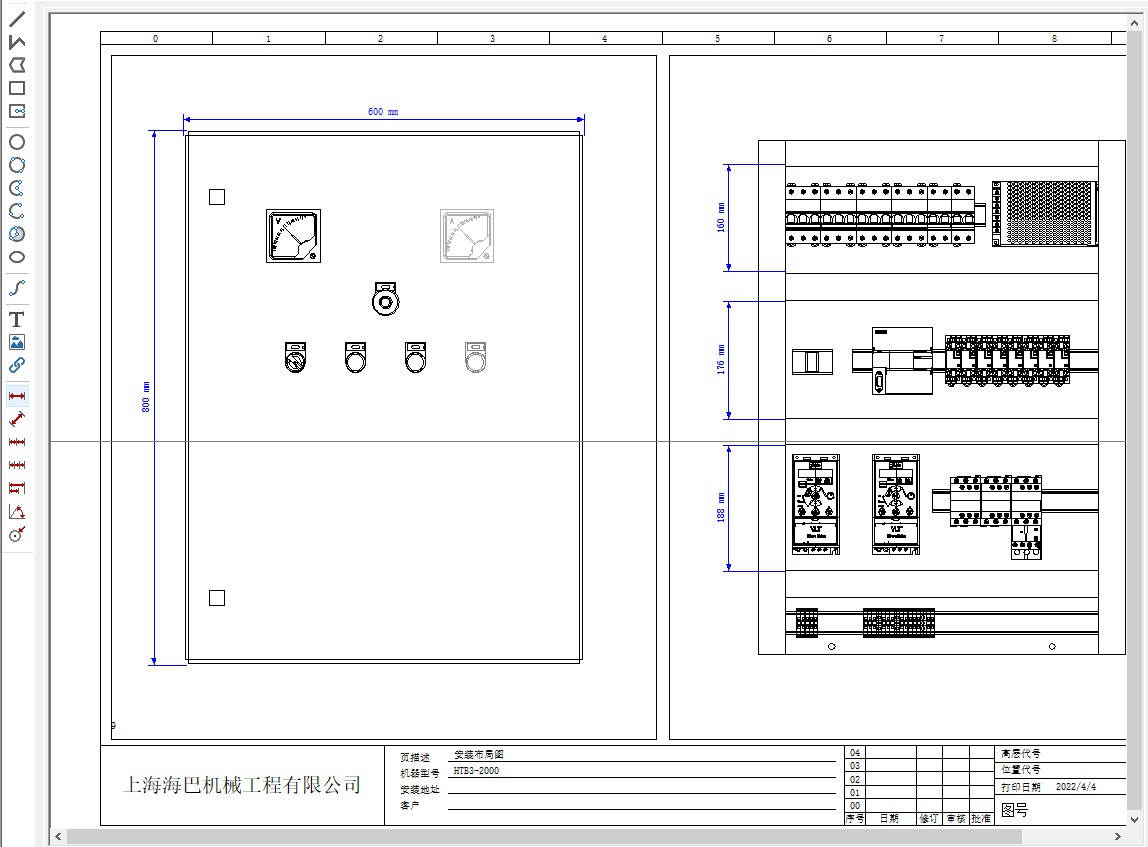

生成模型视图
标注尺寸
