1.硬件设置

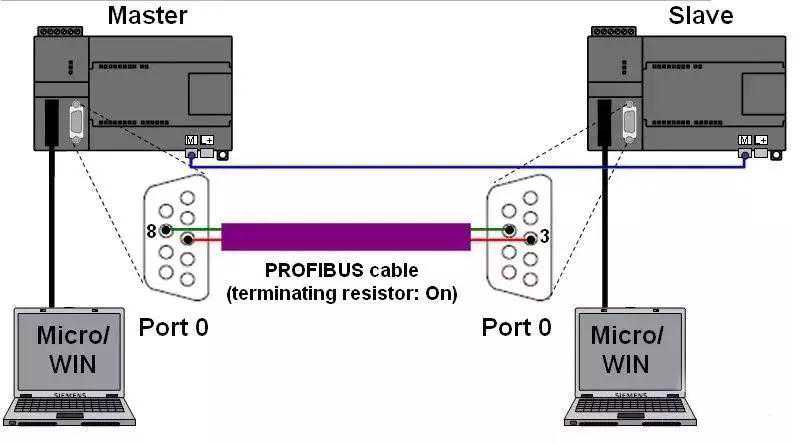

程序中的Modbus通讯是在两个S7-200CPU的0号通讯口间进行的(最好每个CPU都有两个通讯口)。在主站侧也可以用相应库文件"MBUS_CTRL_P1"和"MBUS_MSG_P1"通过1号通讯口通信。通讯口1用Micro/WIN与PG或PC建立连接，两个CPU的通讯口0通过Profibus缆进行连接（电缆的针脚连接为3，3，8，8-见图01）。另外，需要确定逻辑地M相连。
2.参数匹配
对于MODBUS通讯，主站侧需要程序库"MBUS_CTRL"和"MBUS_MSG"，从站侧需要程序库"MBUS_INIT"and"MBUS_SLAVE"。

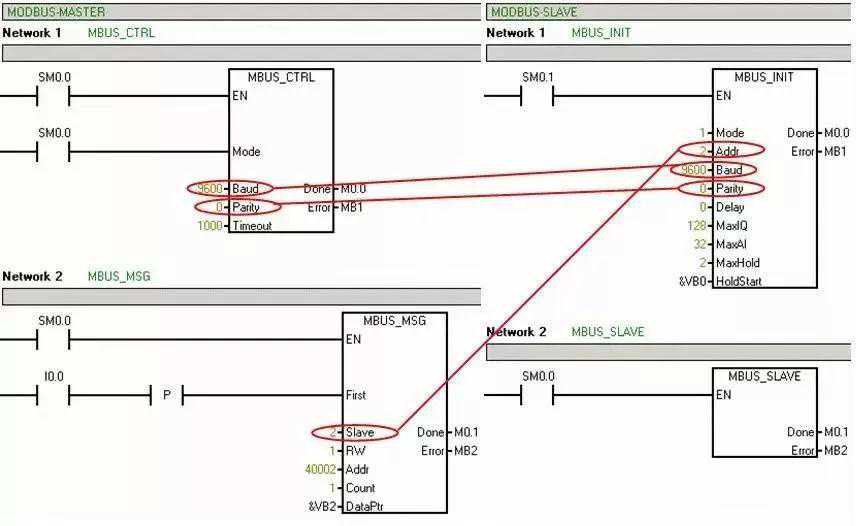

在Micro/WIN中您需要为主站和从站新建一个项目，程序与参数设置见图.02。
必须要保证主站与从站的“Baud”和“Parity”的参数设置要一致，并且程序块"MBUS_MSG"中的"Slave"地址要与程序块"MBUS_INIT"中的"Addr"所设置的一致(见图.02)。
在Micro/WIN“系统块”中设置的通讯口0的波特率与MODBUS协议无关("Mode"="1")。

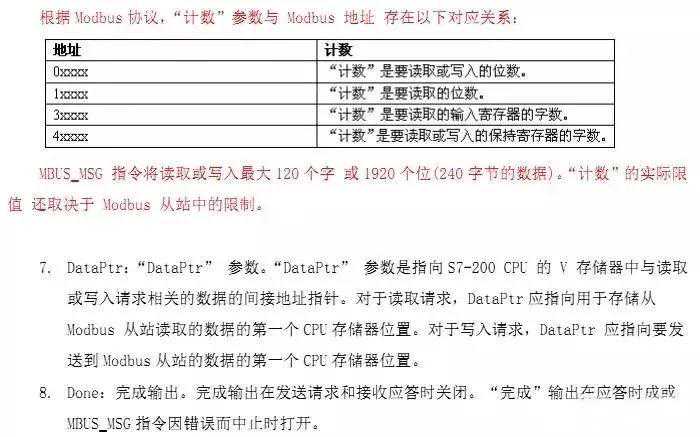

下面的表格列出了程序块各个参数选项及其含义。
主站

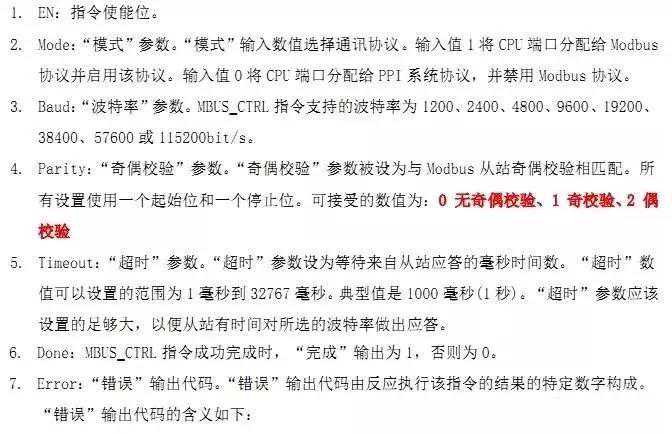

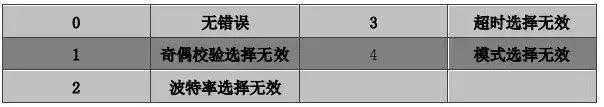

MBUS_CTRL

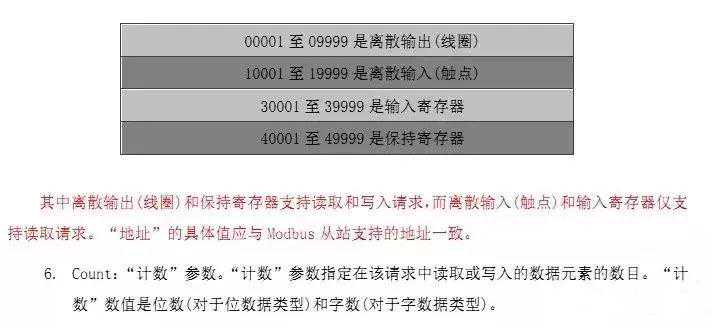

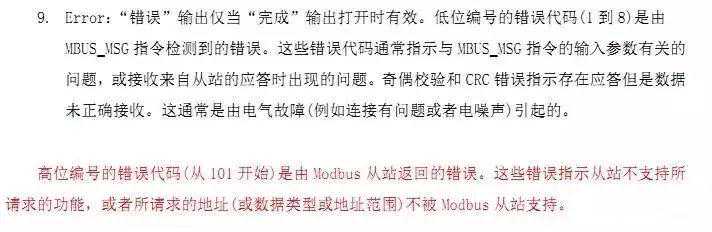

MBUS_MSG
从站

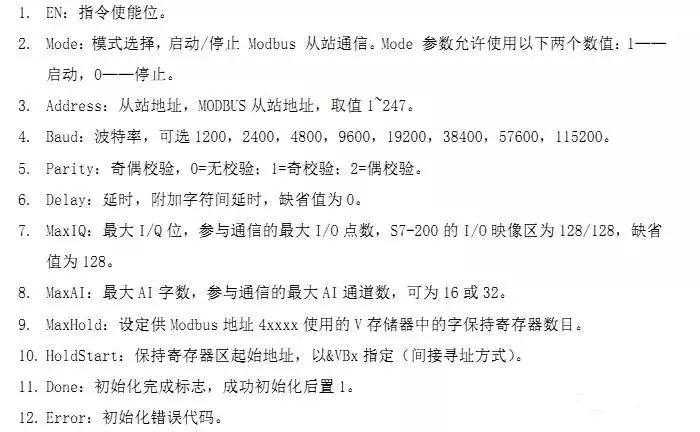

MBUS_INIT

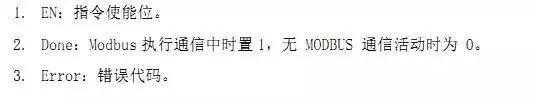

MBUS_SLAVE
3.库的存储地址

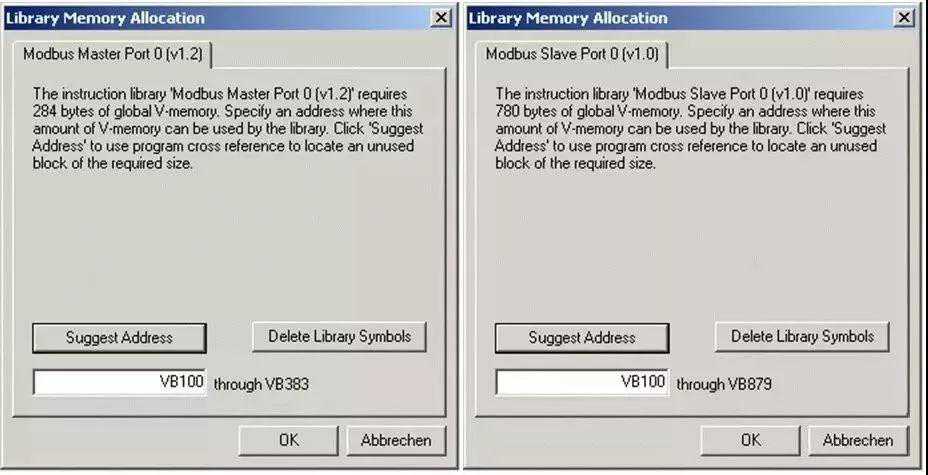

项目完成后必须要在Micro/WIN中定义库的存储地址，当定义完存储区后,要保证在任何情况下不能再被
其它程序所使用(主站侧:"DataPtr"+"Count"从站侧："HoldStart"+"MaxHold")。
4.保持寄存器值的传输
将程序下载到相应的CPU后，可以在状态表中给主站侧的V存储区赋值，然后从站侧监视数值的变化。
当主站的使能后，VW2中的内容就被发送到从站并写入从站的VW2。
保持寄存器值的传输见图.04。
指针"DataPtr"代表了被读的V区起始地址。
参数"Count"指定了被写入地址"Addr"="4xxxx"(保持寄存器)字的个数。
相应V存储区的变量将被写到保持寄存器启始地址"Addr"="40002"("RW"="1")中。
保持寄存器是以字为单位传输的，它与从站的V区地址对应。
指针"HoldStart"指定了与保持寄存器起始地址40001相对应的V存储区的初始地址。
可以按下面公式计算从站的V区目标指针：
2*(Addr-40001)+HoldStart=2*(40002-40001)+VB0=VB2
另外，要保证主站侧所要写入的数据区包含在"MaxHold"定义的数据区内：
MaxHold=Addr-40001+Count=40002-40001+1=2
