之前的文章有介绍过S7-200smart的一些硬件方面的知识，今天我跟大家一起学习下S7-200smart的软件方面的内容。
软件的下载
S7-200smart的编程软件名字叫做STEP7-MicroWINSMART，跟之前的S7-200系列编程软件名字差不太多，多了一个smart。

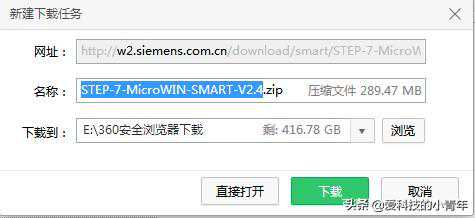

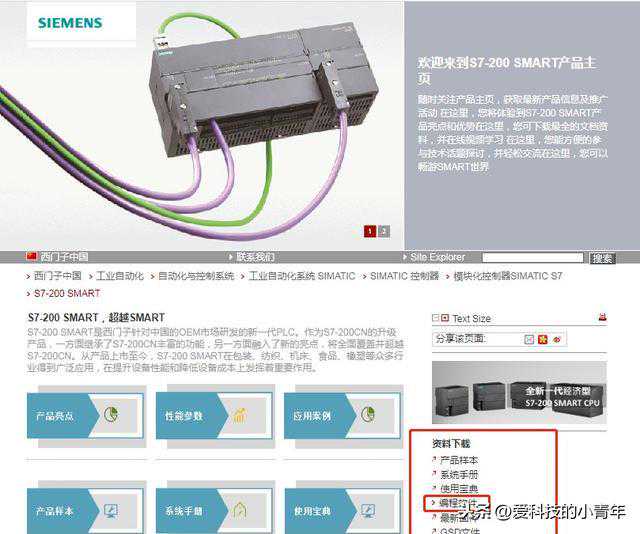

软件的安装很简单，大家最好在官网上下载软件安装包，毕竟是官方网站么，而且肯定也是最新版本的，西门子官网有一个问题就是反应慢，因为服务器不在国内，访问可能会有些时间上的迟缓，稍等一会，不要着急。在百度搜索里面直接搜索S7-200smart然后会有官网的提示的，点进去就是下面的这个界面，编程软件在右边资料下载的提示栏里面，现在的软件版本为版，是最新的版本了。
软件的安装
下载完成之后，进行解压。

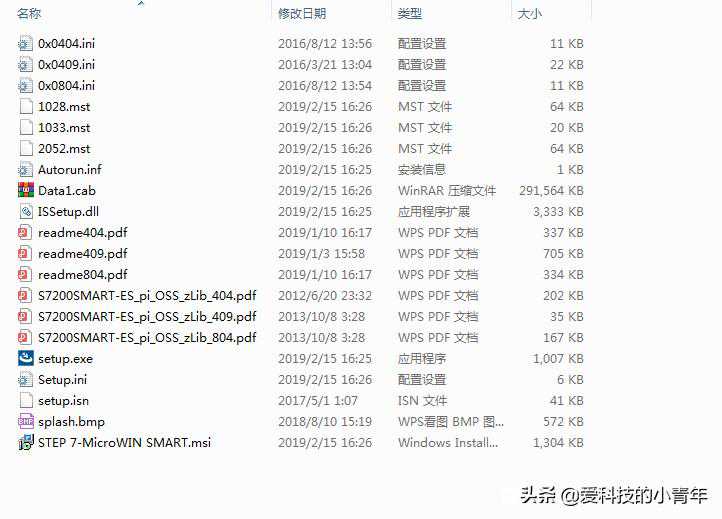

软件安装包中的内容
双击,根据系统的提示进行选择，完成安装，百度经验有专门的安装教程，大家可以借鉴一下。安装完成之后会在桌面上显示STEP7-MicroWINSMART的图标，我们双击，进入软件界面。
软件的安介绍
进入软件后，界面如下。
菜单栏：跟我们使用的办公软件一样，大多数的菜单及功能都在菜单栏中选择，个人感觉smart的编程软件要比200系列的编程软件好看，而且看着很直观。
项目树：项目树是我们打开的项目的一个总览，这个项目树里面包括硬件的组态，还有一些向导的选择，项目组态是STEP7-MicroWINSMART比200系列PLC编程软件更加方便的一点新颖设计，我们可以直接在这个硬件组态里面对我们所选用的设备进行组态，可以选择我们的CPU，信号板、扩展模块等等，还可以对我们的输入输出I/O点设置，比如设置输入点要进行脉冲捕捉，等等，都是在这里面进行设置的。
指令区：这个指令区就是我们平时编程所使用的指令了，比如说位指令，传送指令，计时器，计数器，等等，STEP7-MicroWINSMART在指令区里面比200多的就是库指令，200虽然说也有库指令，但是需要自己去编写库文件，而STEP7-MicroWINSMART直接系统就集成了几个常用的库指令，如modbus通讯库，USS通讯库等等，更大的方便了用户的使用。
编程区：这是我们变成的位置，跟S7-200的编程方法一样的，所以说之前用过200PLC的上手smart是很快的，只要了解一些他俩的区别就可以了。

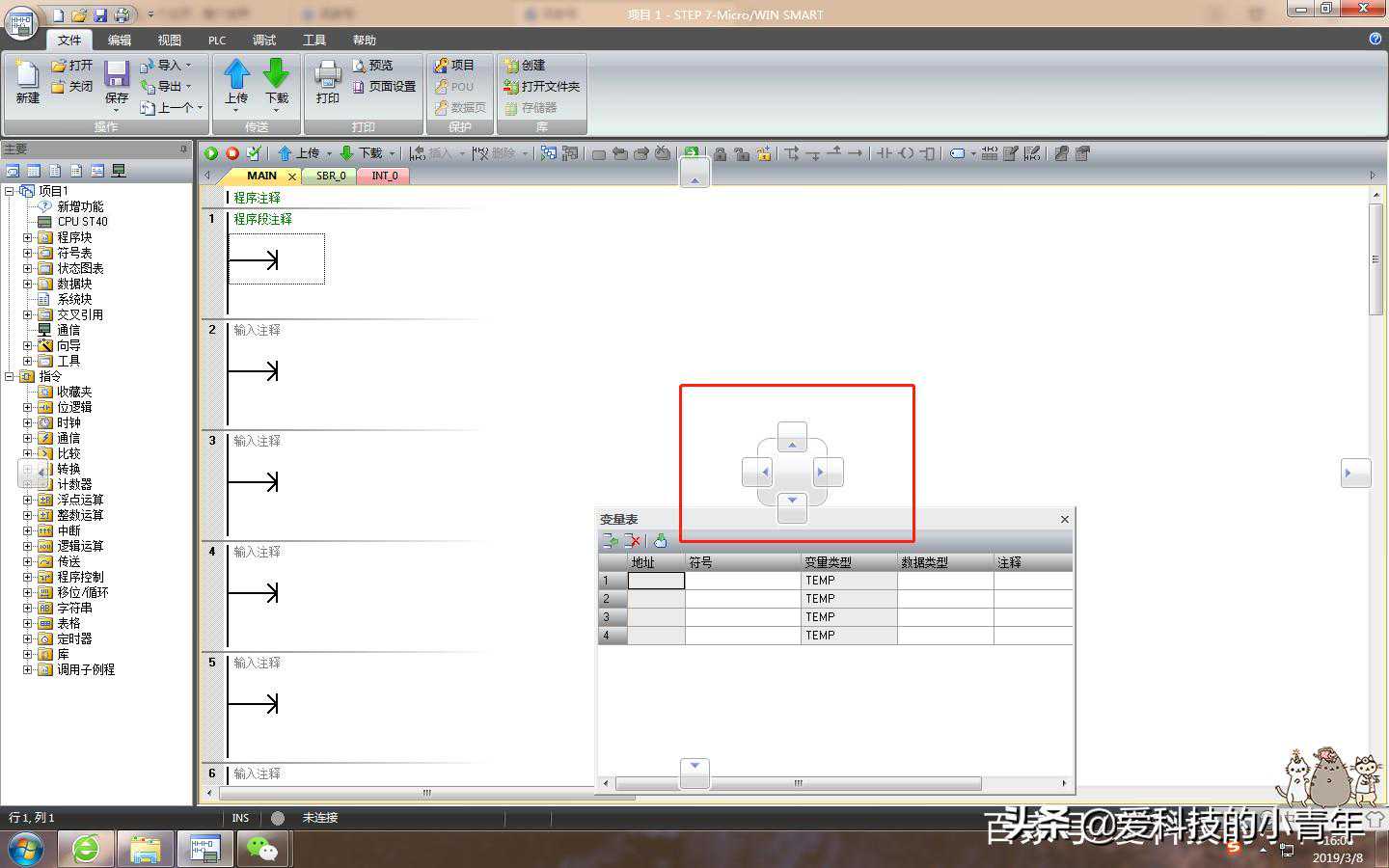

变量表与输出区：STEP7-MicroWINSMART的设计非常人性化，变量表，以及输出区，还有状态表我们都可以将它们浮动出来，我们用鼠标移动这个状态表，就会看到出现4个箭头，我们将状态表放到任意一个箭头上，系统将自动把状态栏放到上下左右的边上，根据你选择的箭头来确定方向。
这样我们就可以变成了，今天我们了解了STEP7-MicroWINSMART的安装以及初步认识了一下软件的界面，在以后的时间里。我会跟大家一起学习如何去设置与CPU通讯，如何去编写程序。
感谢大家的阅读，让我们下次继续努力。
