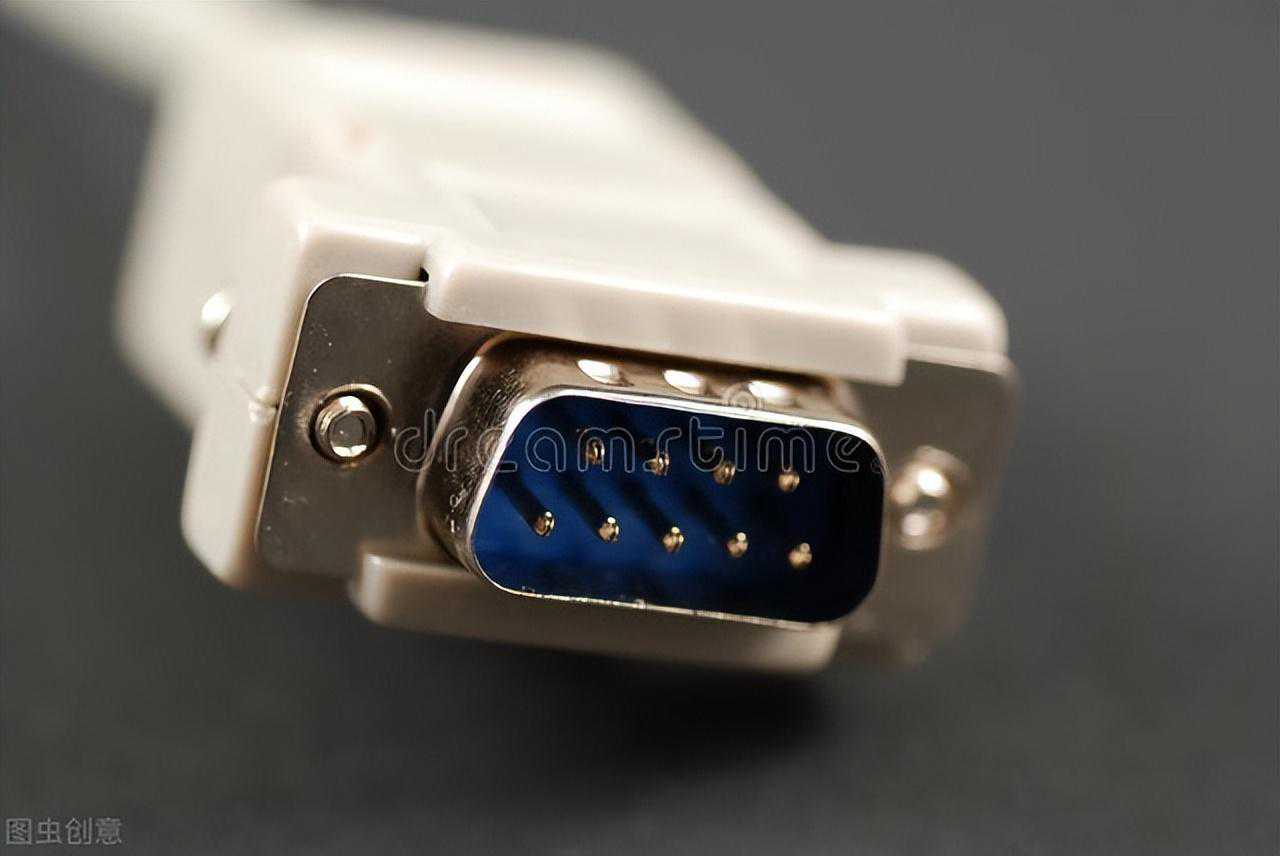

串口插头
第一部分RS-232部分之基础知识RS-232接口定义:

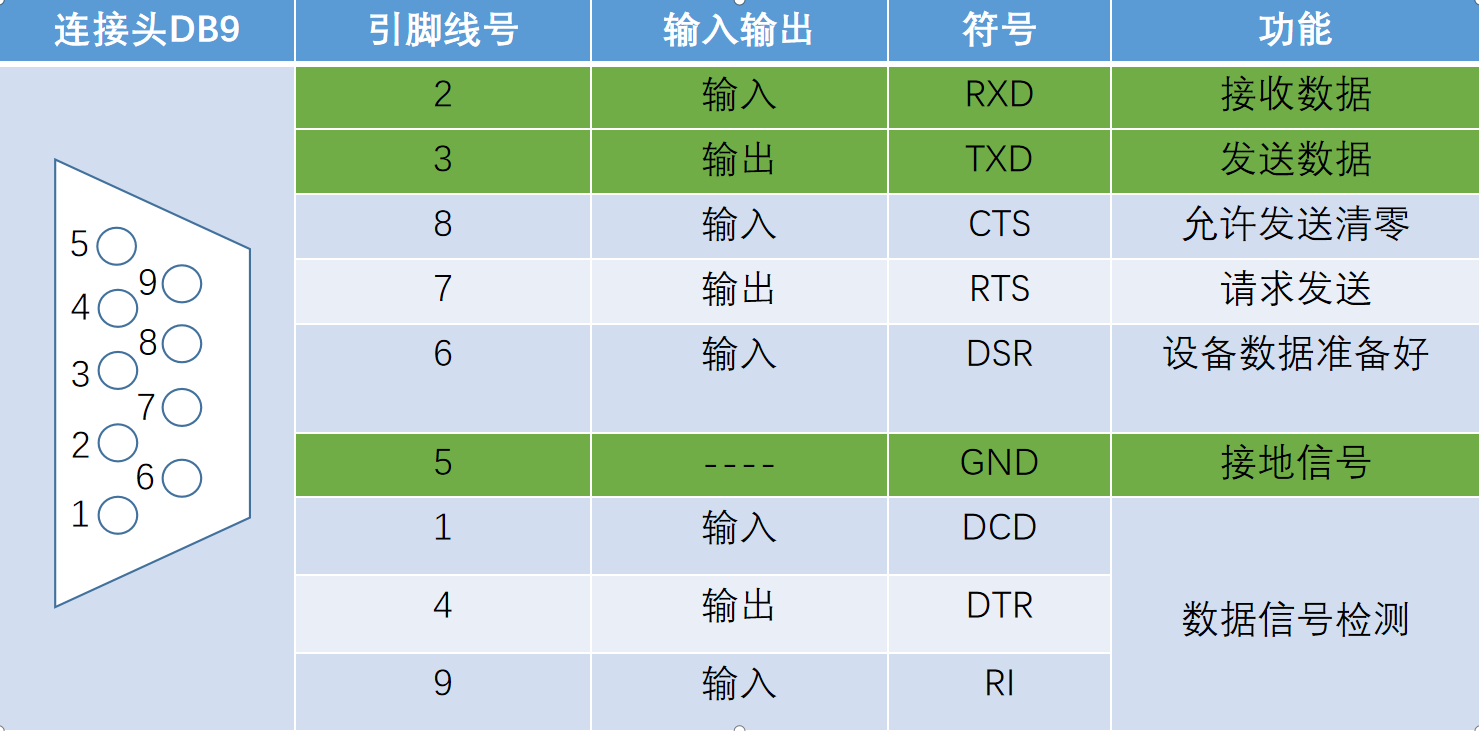

其实这么多针脚，我们用的是2、3、5针脚，图中绿色部分（注意针脚不同产家是不一样的，所以要以符号为主！）。
RS232针脚
RS-232接线图：
PLC常用到的接线图，一般就是接收端，发送端，屏蔽线。
RS232接线图
第二部分RS-422/485部分之基础知识；RS-422接口定义：

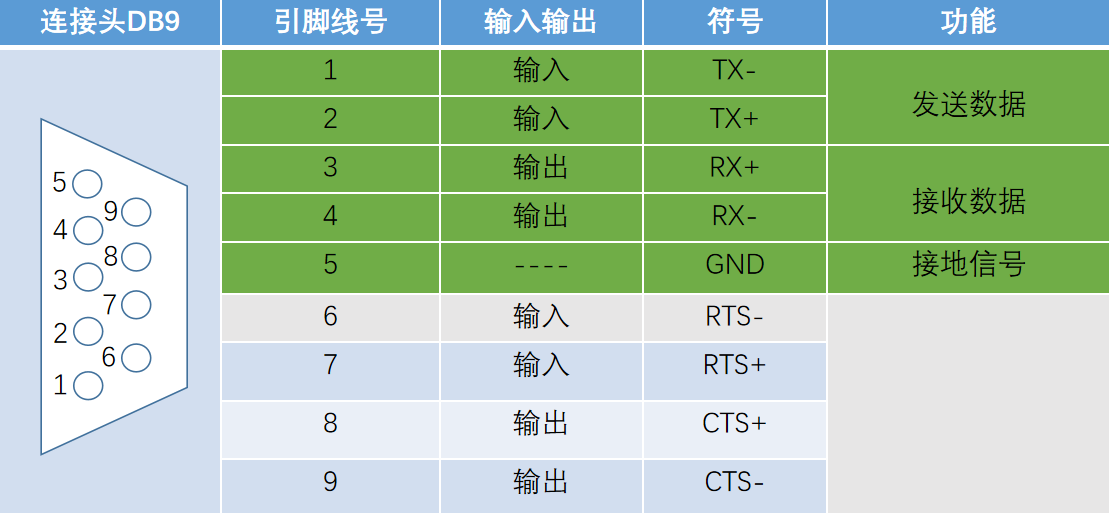

两组线，需要用双绞线。（注意针脚不同产家是不一样的，所以要以符号为主！）
RS422引脚
RS-422接线图：

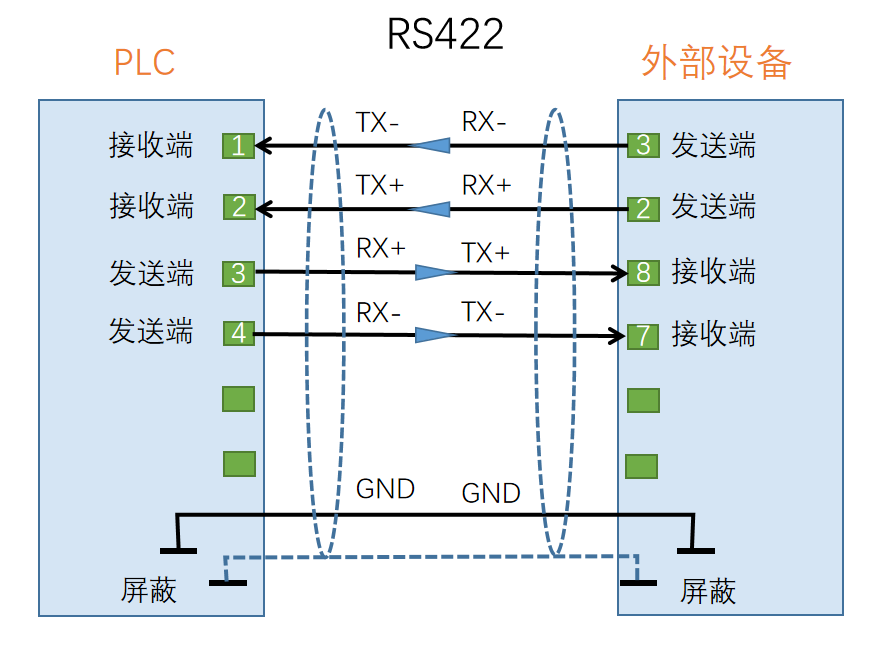

PLC常用到的接线图，两组双绞线（基础功能，其它功能未画出）。
RS422接线
RS-485接口定义：

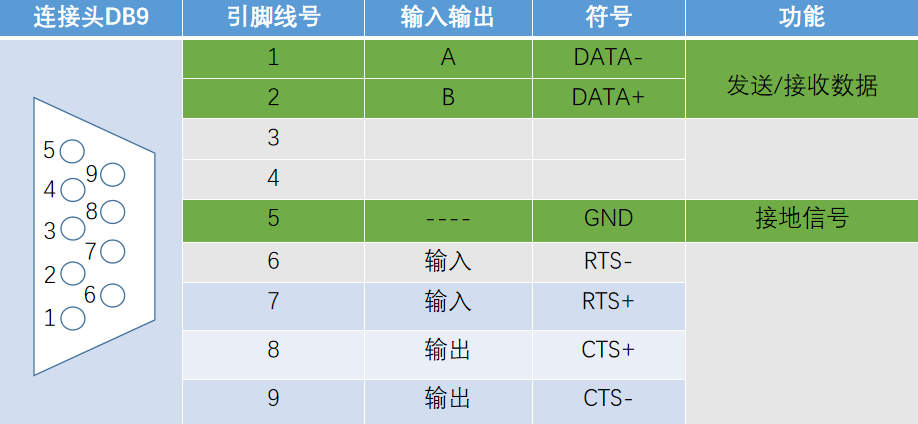

RS485就AB两根线，和prifibus总线一样的线（注意针脚不同产家是不一样的，所以要以符号为主！）。
RS485引脚
RS-485接线图：

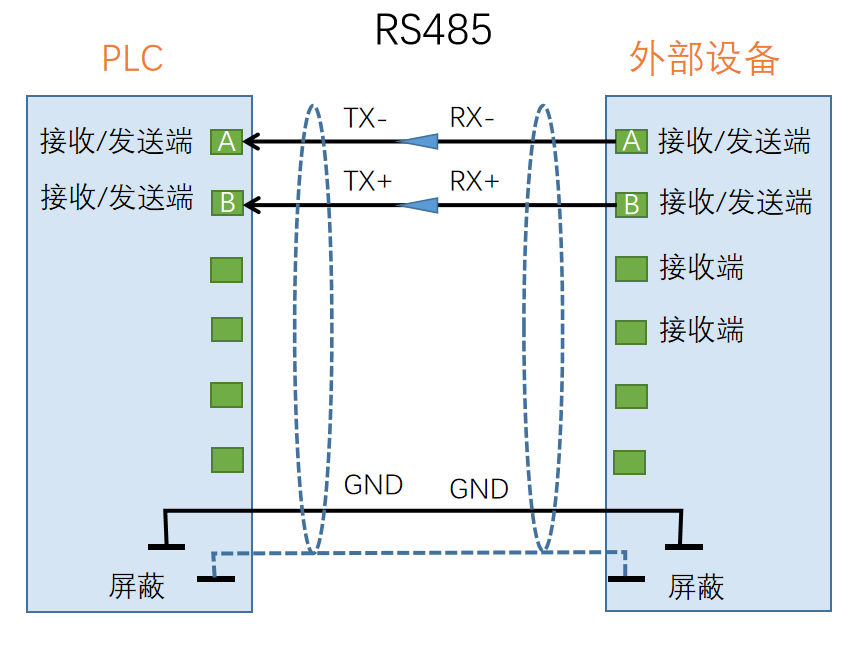

PLC常用的解法，只需要两根信号线接到A和B口即可（基础功能，其它功能未画出）。
RS485接线图

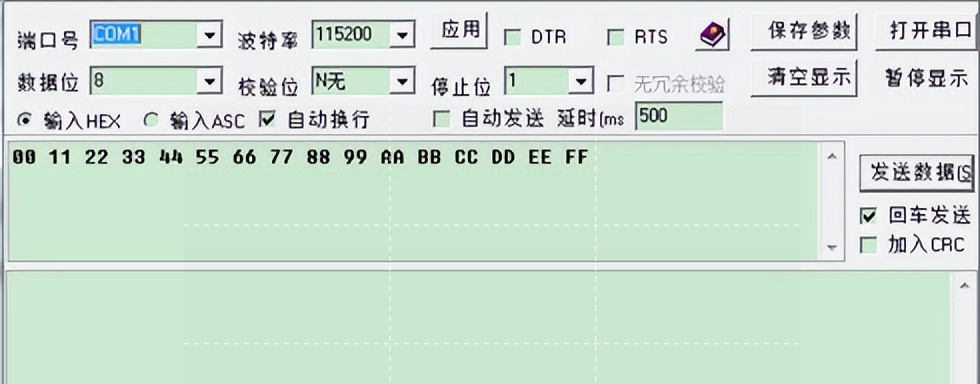

第三部分串口通信参数看一下这个串口通信小助手，网上很多这种小工具下载，我们现场调试都会用这种小工具测试，非常好用！
串口调试工具
波特率
这是一个衡量通信速度的参数，它表示每秒钟传送的bit的个数。例如300波特表示每秒钟发送300bit。
数据位
它是衡量通信中实际数据位的参数。当计算机发送1个信息包，实际的数据不会是8位的，
标准的值是5、7或者8位。如何设置取决于你想传送的信息。比如标准的ASCII码是0-127位,扩展的ASCII码是0-255位.如果数据使用简单的文本(标准码)那么每个数据包使用7位数据.每个包是指1个字节，包括开始位、停止位、数据位和奇偶校验位。
开始、停止位
开始、停止位实际上是作为通信信号附加进来的，它变为低电平时，告诉接收方开
传送数据位，而停止位标志一个字符的结束。
奇偶校验位：
如下图打开通信后窗口会有参数设置出现。
打开串口工具后里面的参数界面
奇偶校验是串口通信中一种简单的检错方式。
奇校验：
偶校验：
