文介绍了如何利用西门子组态软件WinCCV13实现新一代精智屏及基本屏与S120的
直接通讯，文中以TP1200Comfort屏与CU320-2DP间的通讯为例进行介绍。
使用的软件：
TIAPortalV13，
WinCCAdvancedV13，
使用的硬件：
PG/PC，
TP1200Comfort，
CU320-DP，
双轴电机模块

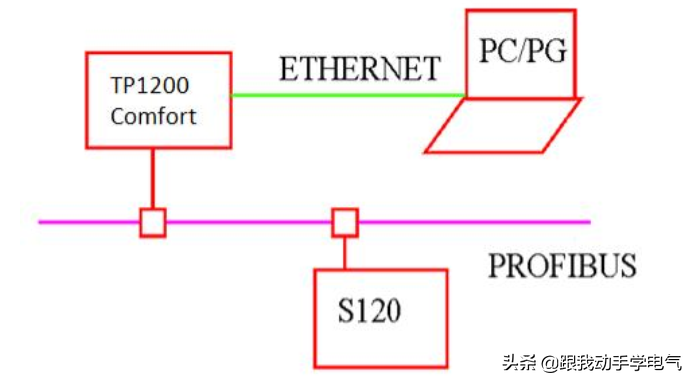

网络结构如图1所示：
Profibus网络地址：
CU320-2DP：1
TP1200：0
CU及Servo轴的装置号如下：
WinccV13的配置

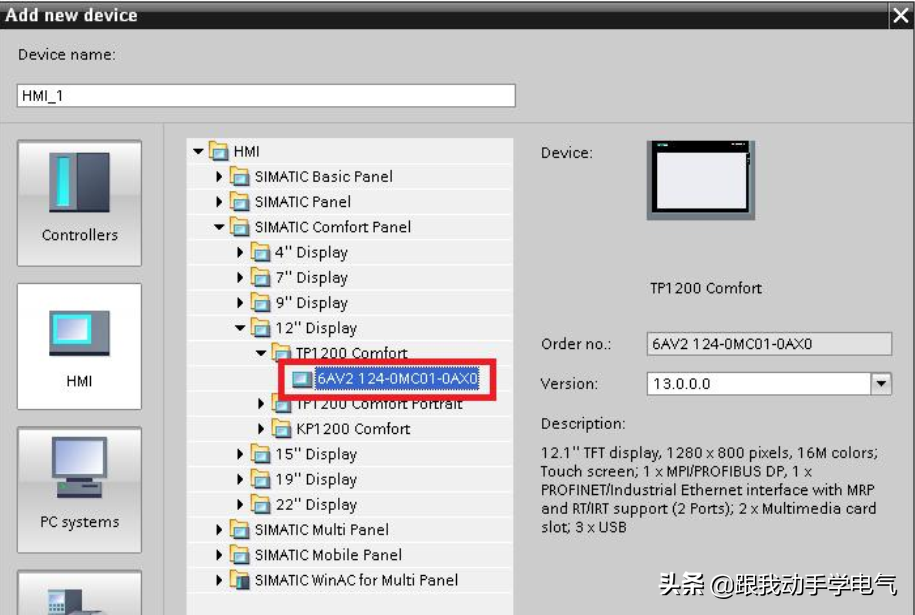

首先在TIAPortal中添加HMIStation:

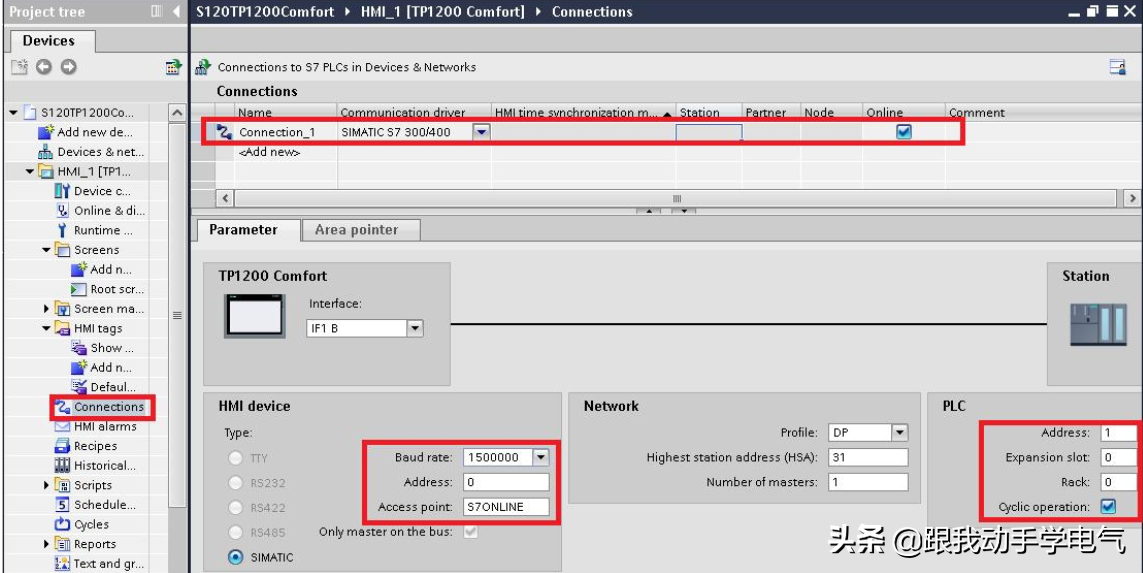

打开项目后首先建立新的连接：

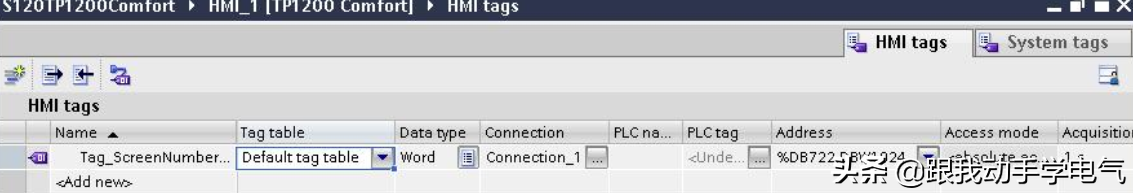

然后建立变量：
变量地址的设定规则如下：
DB:=参数号
DBX:=1024*装置号+参数下标注X可为W或D，根据S120参数的数据类型而定。

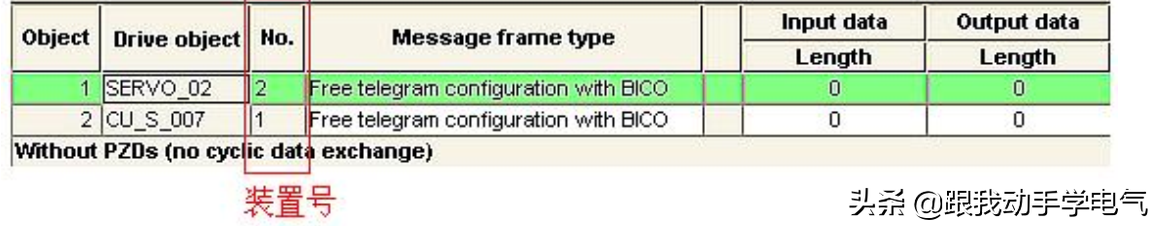

注：装置号参见图2
参数读写例子：
(1)读写CU的
变量地址为，数据类型：DWORD；其中DBD中的1025=1024*1(装置号)+1
（参数下标）。
(2)读写SERVO_02的
变量地址为，数据类型：REAL；其中DBD中的2048=1024*2(装置号)+0（参
数下标）。
可将驱动的速度主给定P1155设为P2900，然后修改P2900的值实现变频器的速度给定的
修改。

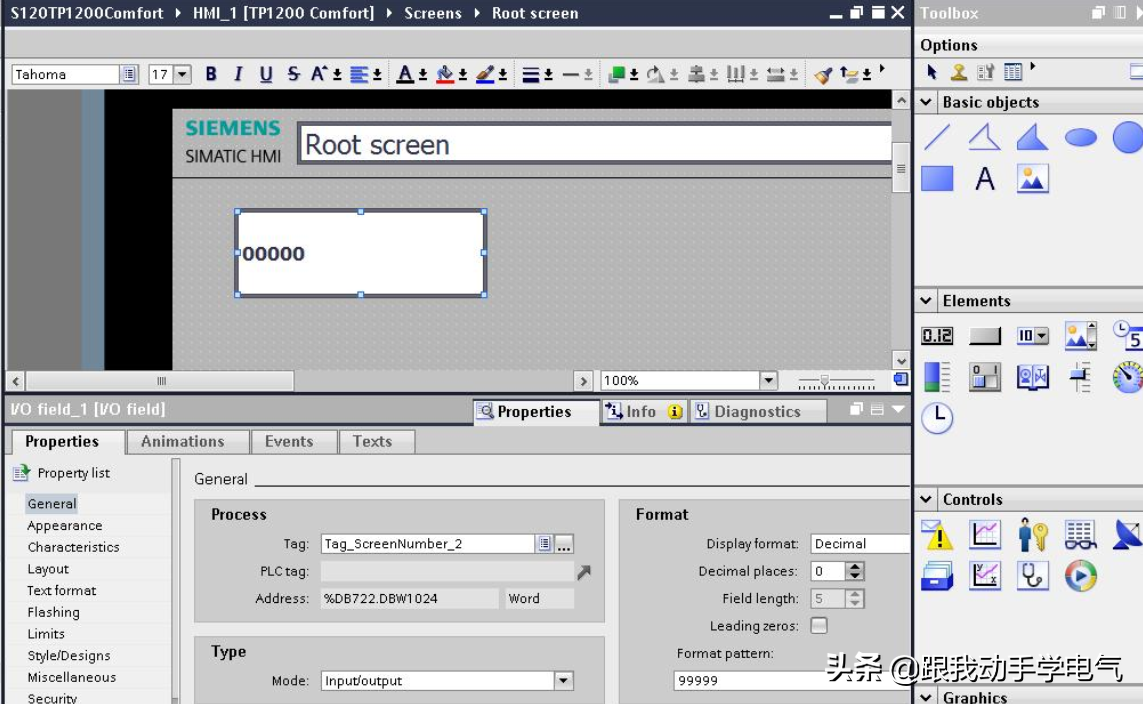

在触摸屏上创建I/O域并进行变量关连：
