1、具体控制要求如下：
按下启动，
东西方向：绿灯亮20S，绿灯闪烁5S，黄灯亮5S，红灯亮30S，然后循环。
南北方向：红灯亮30S，绿灯亮20S，绿灯闪烁5S，黄灯亮5S，然后循环。

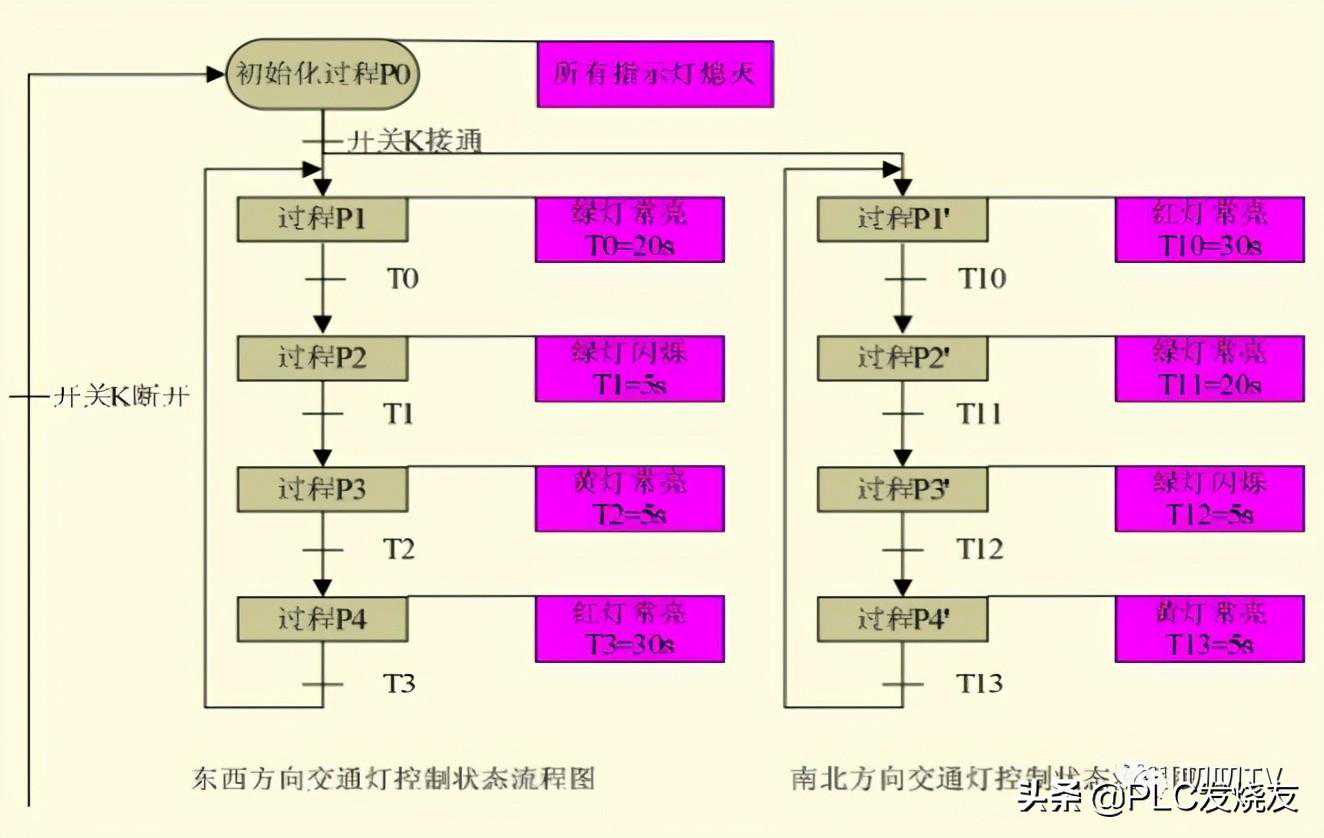

2、控制流程图

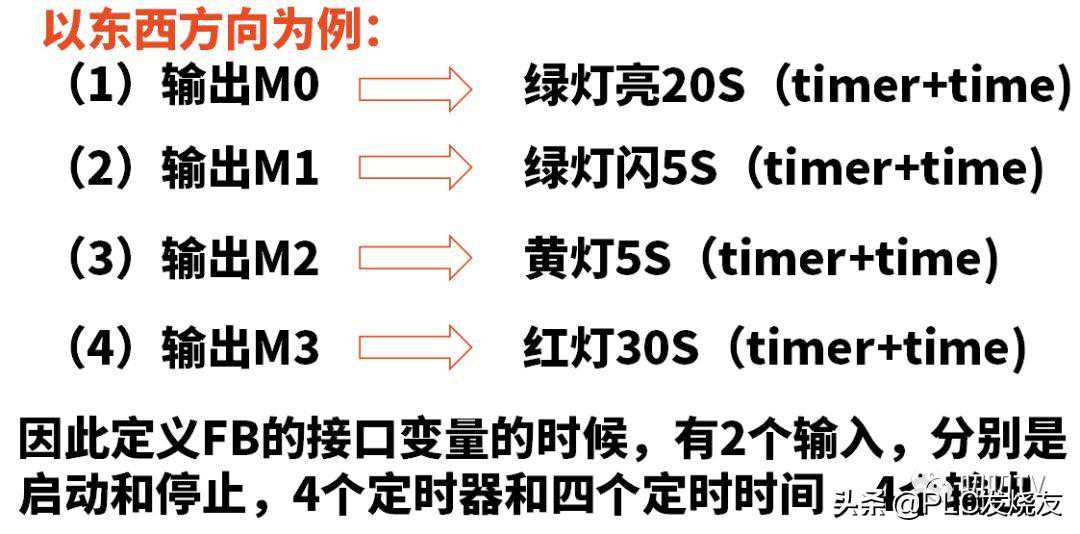

3、分析：不管是东西，还是南北，都是4个状态，因此只需要编写一个FB，重复调用即可。每个状态里都有个定时器，和其设定的时间，一个中继M表示一个输出。
4、程序如下：

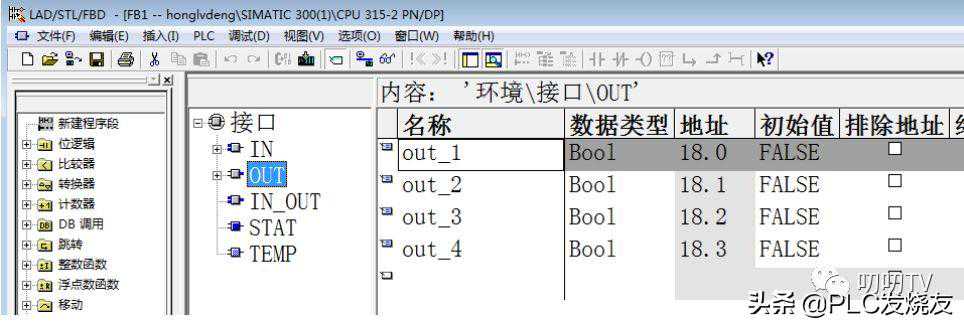

第一步：在程序建立FB1，并定义FB1的接口变量

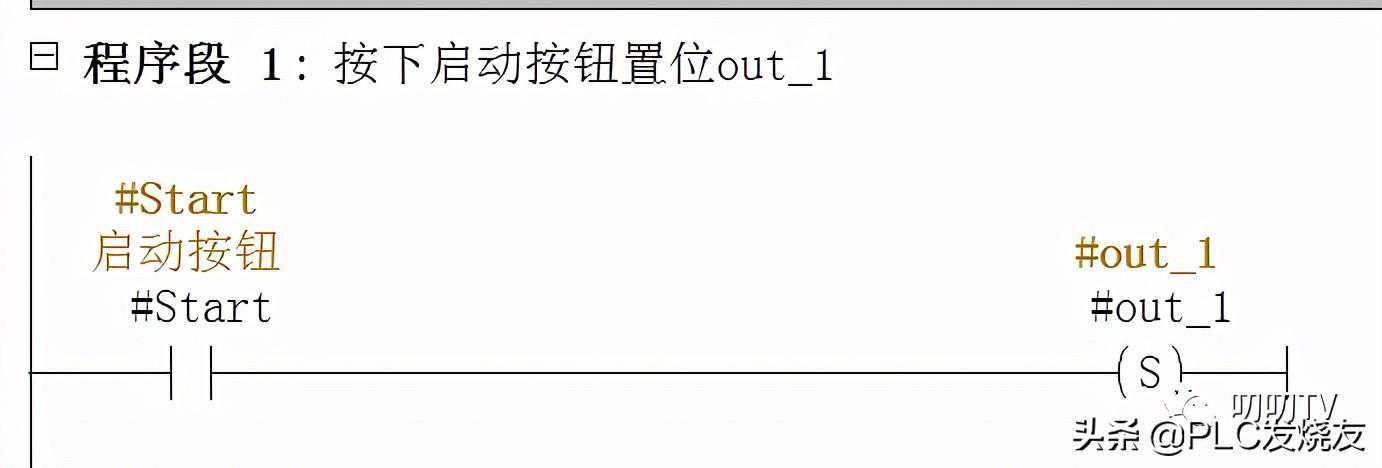

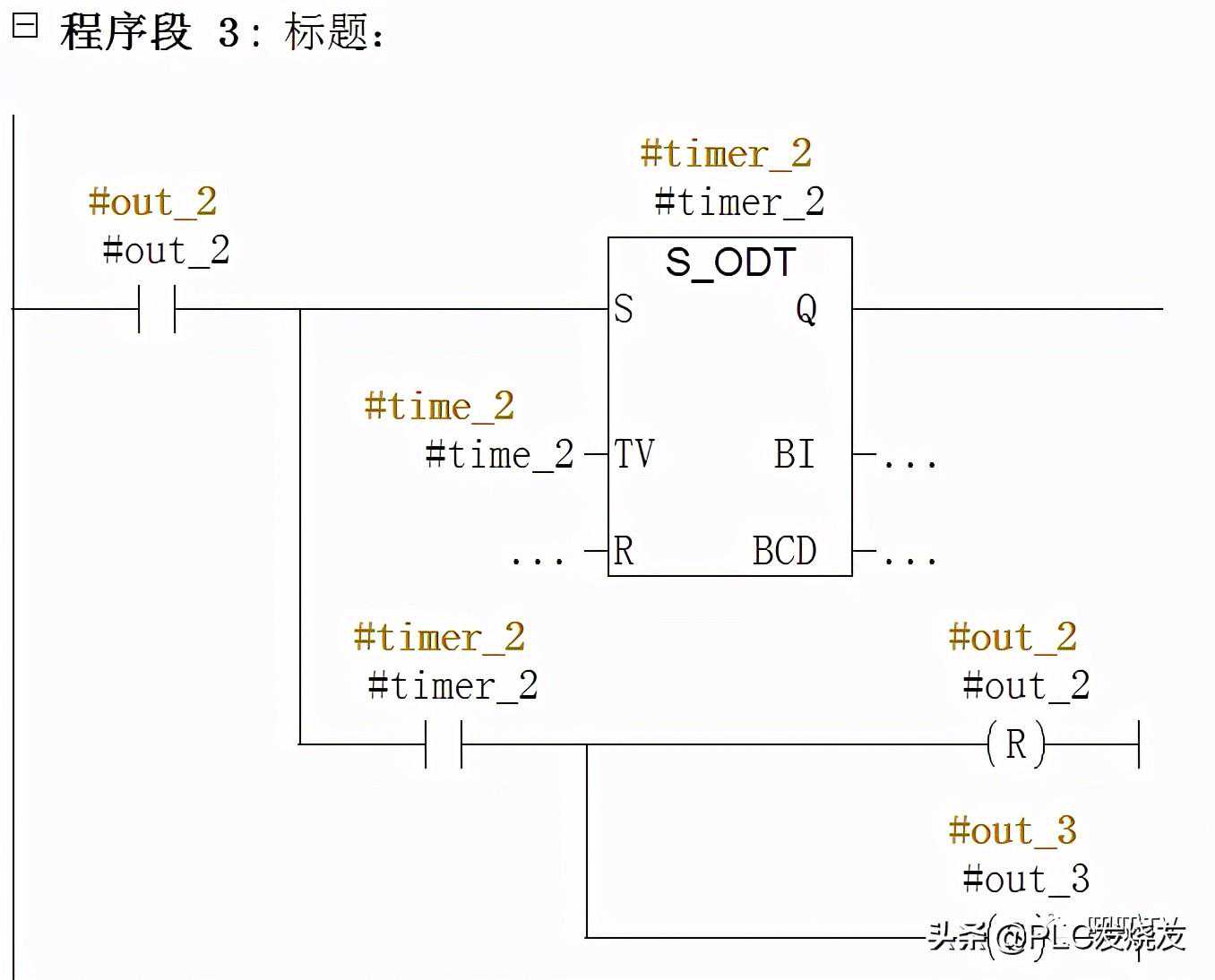

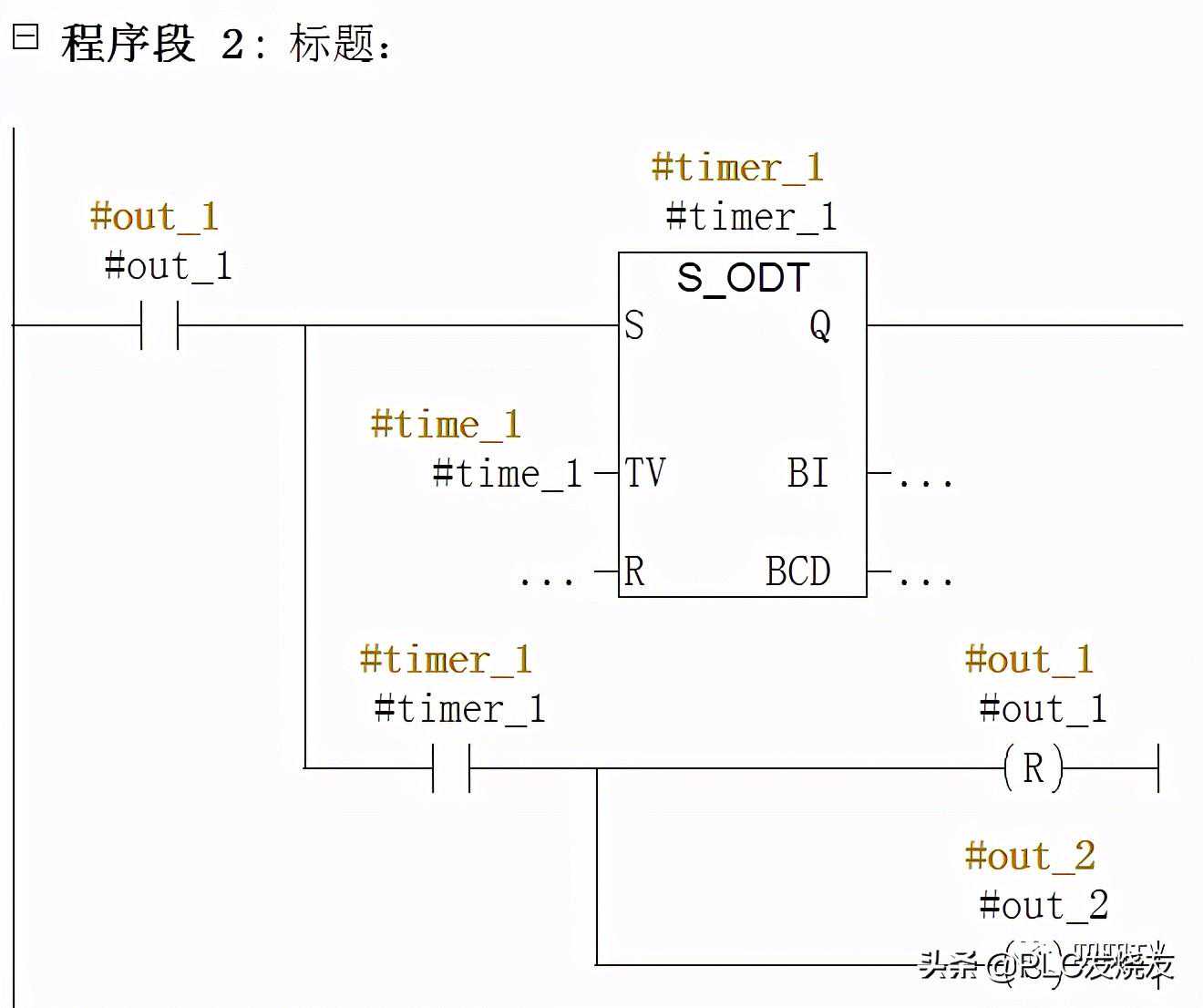

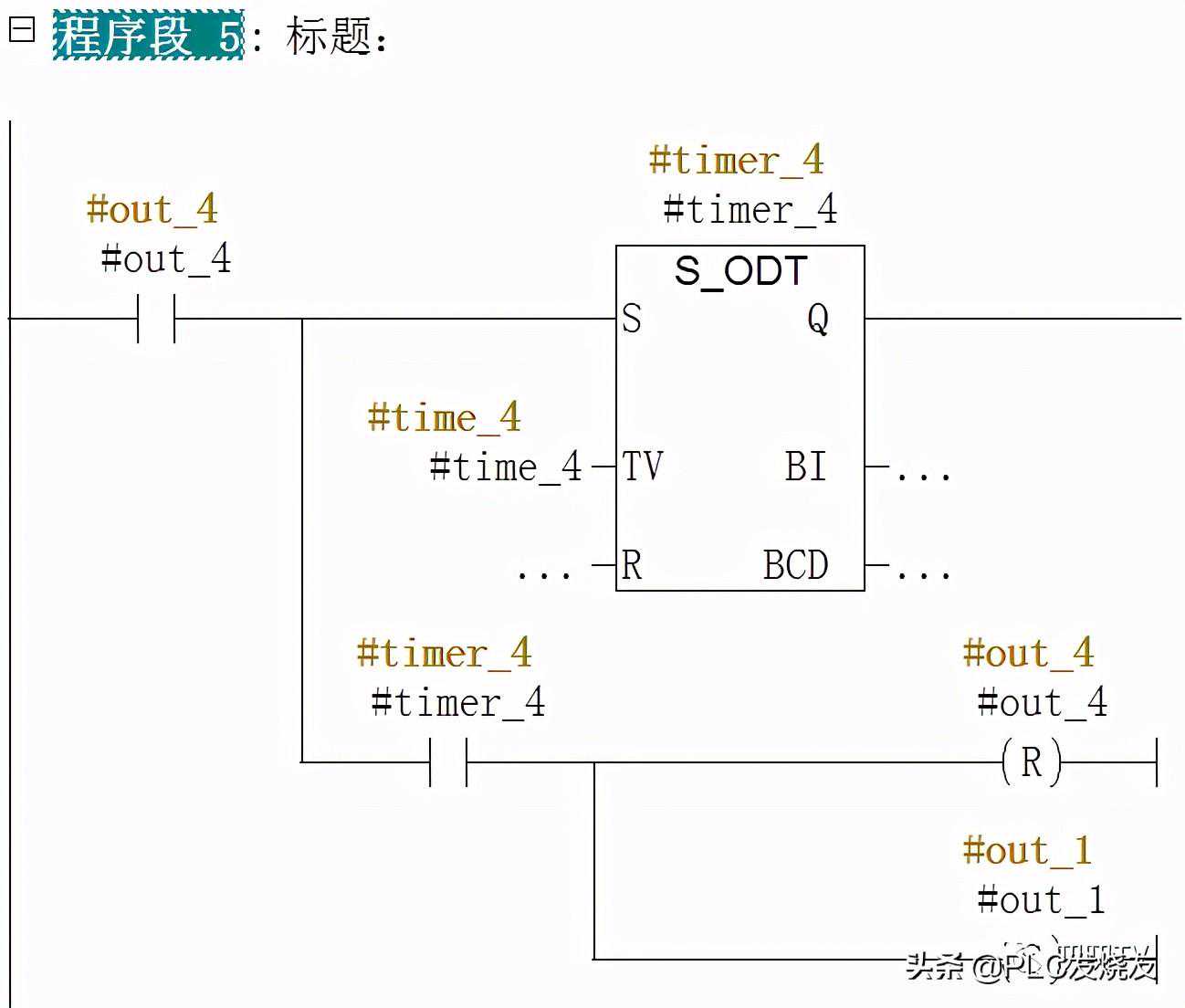

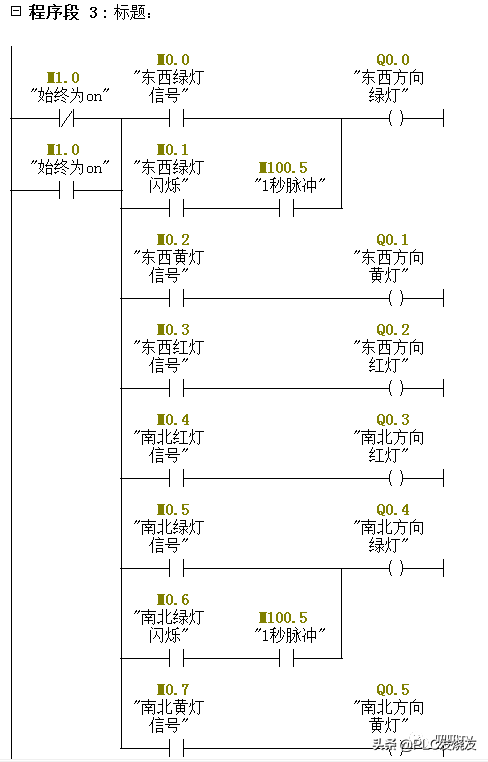

第二步：在FB1中编程如下

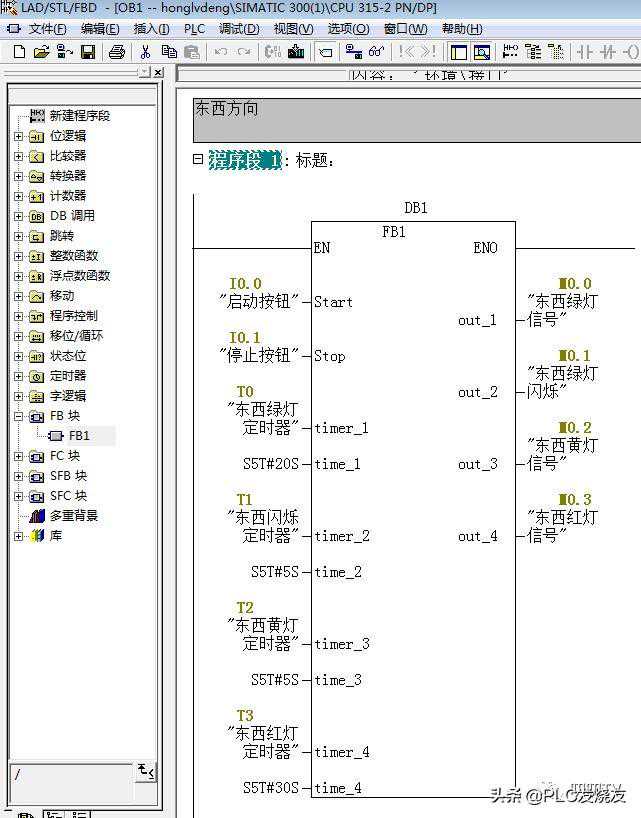

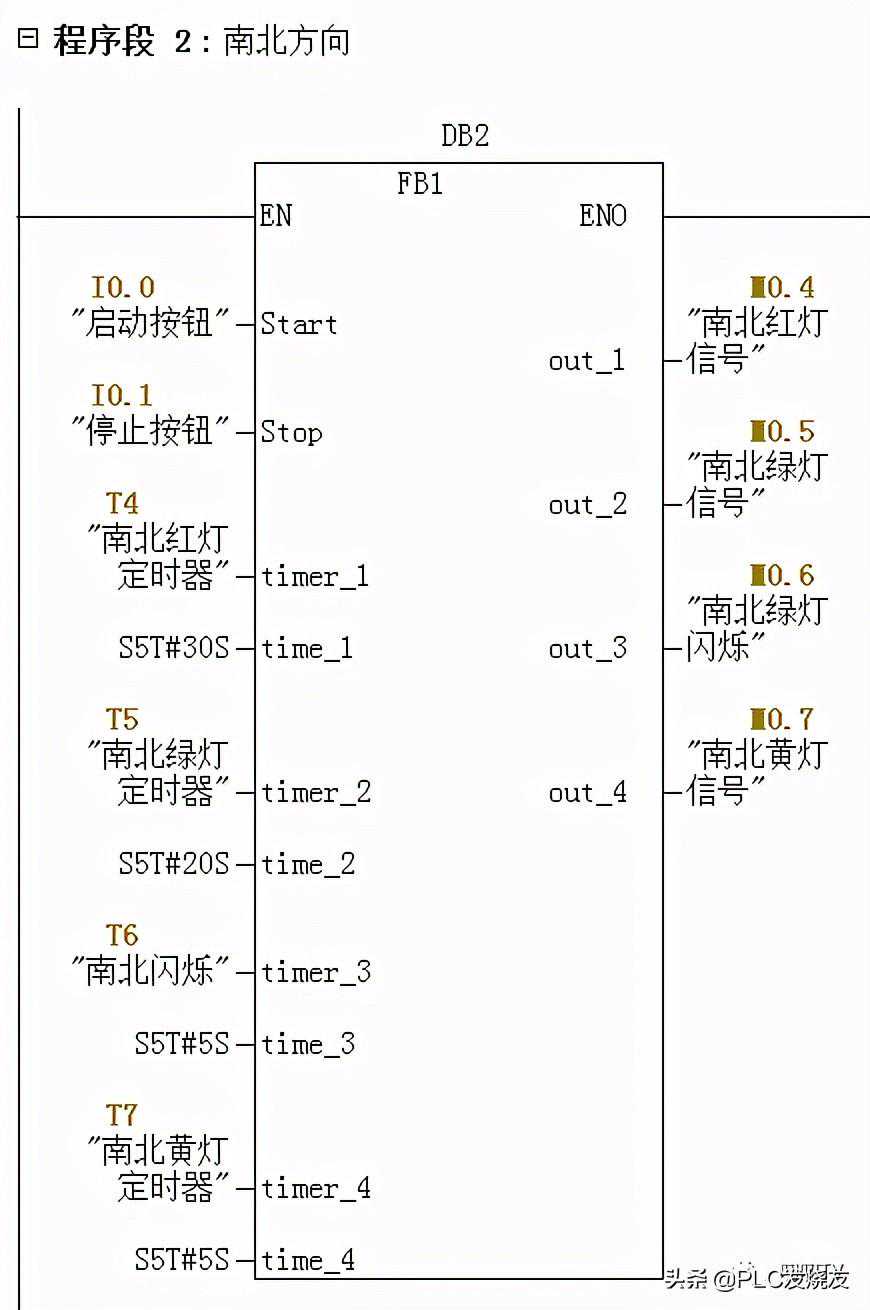

第三步：在OB1中调用两次FB1
小伙伴们这个经典案例你学会了吗？
