西门子S7-200SMART介绍及实例编程
（何工_2018年9月5号）
概述：SIMATICS7-200SMART是西门子公司经过大量市场调研，为中国客户量身定制的一款高性价比小型PLC产品。结合西门子SINAMICS驱动产品及SIMATIC人机界面产品，以S7-200SMART为核心的小型自动化解决方案将为中国客户创造更多的价值西门子控制器家族产品
西门子S7-200SMART系统图
一.西门子S7-200SMART型号与说明

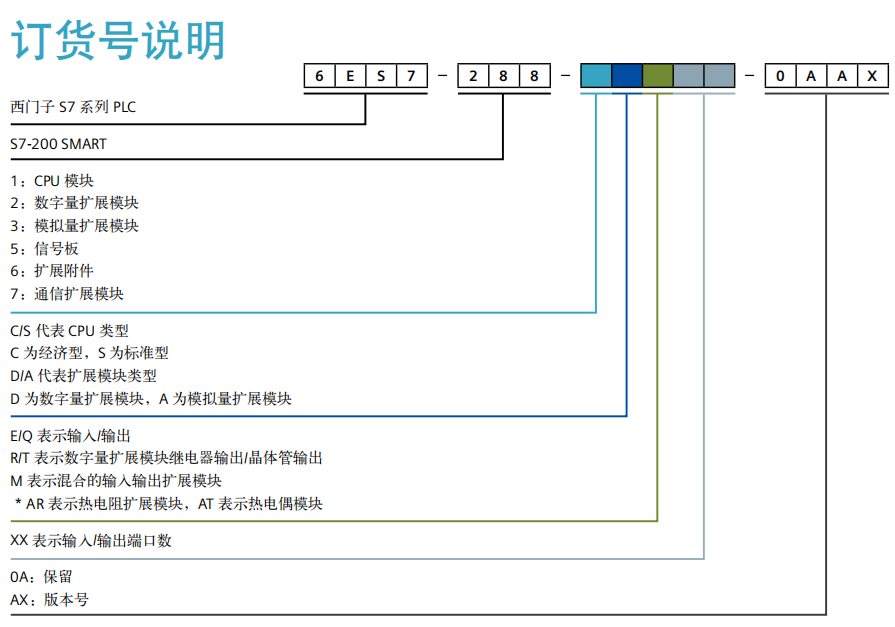

西门子S7-200SMART订货号说明

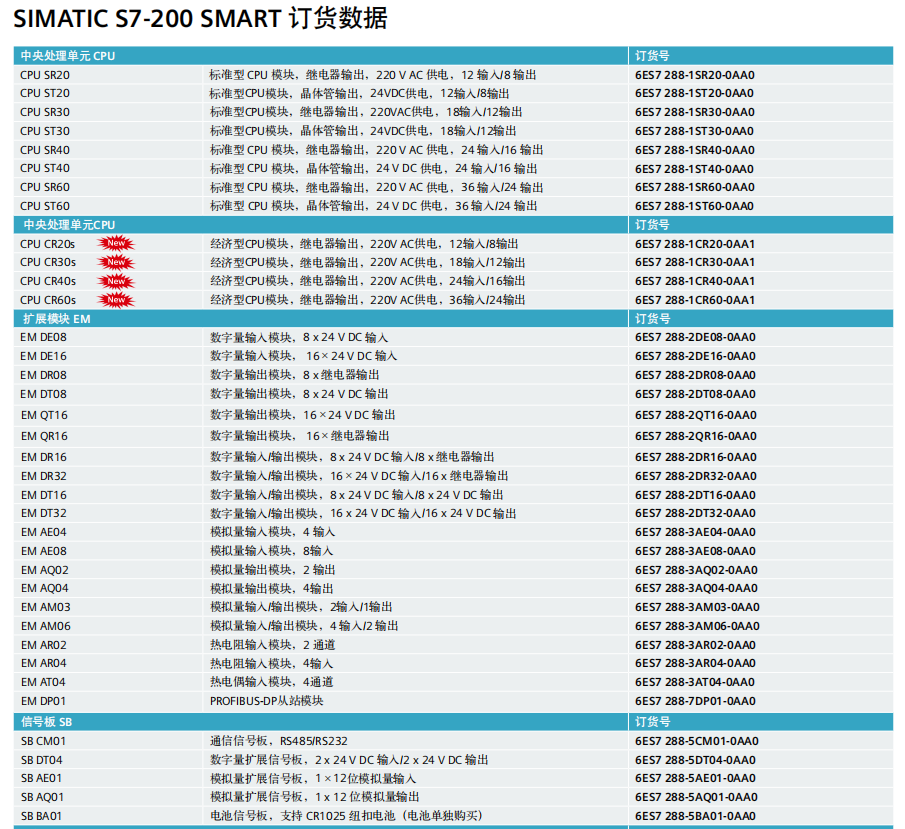

西门子S7-200SMART完整订货号已经型号
二.西门子S7-200SMART功能
S7-200SMART分为2中，SR/ST常用型，，CR经济型。
1.SR/ST通用型：

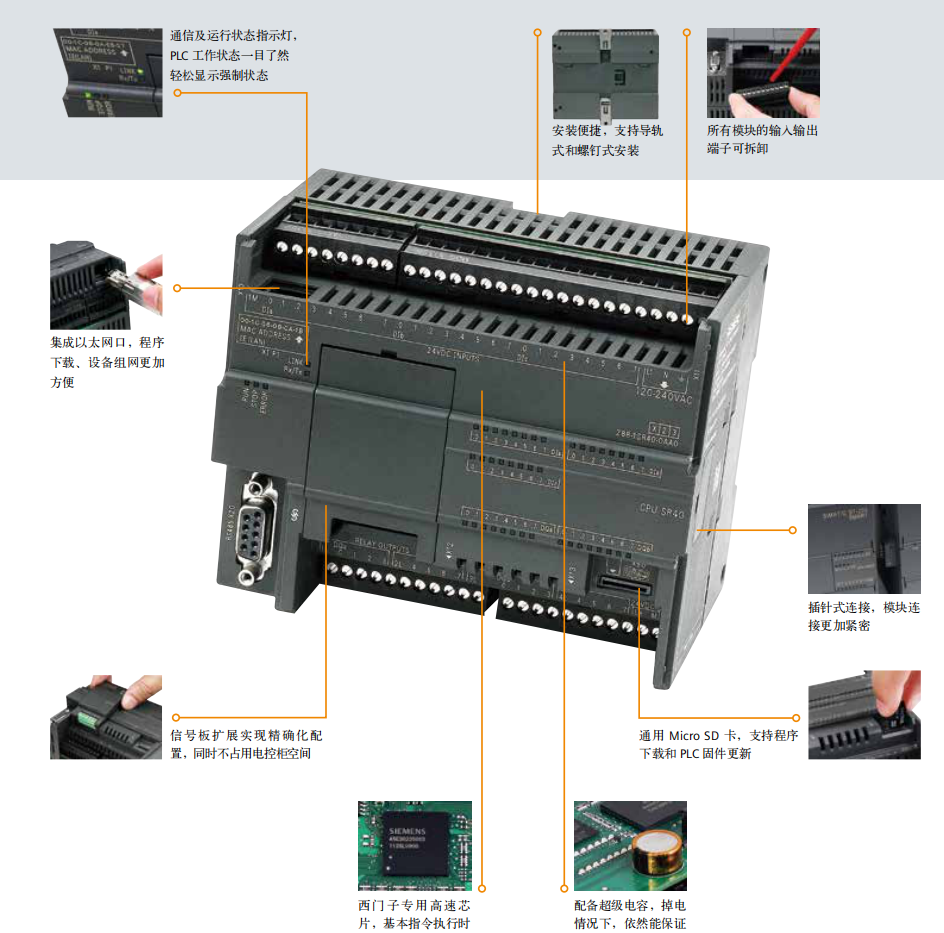

西门子S7-200SMART通用型实物图
S7-200SMARTSR/STCPU模块本体集成1个以太网接口和1个RS485接口，通过扩展CM01信号板或者EMDP01模块，其通信端口数量最多可增至4个，可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求，全新的S7-200SMARTCPU模块，可全方位满足不同行业、不同客户、不同设备的各种需求。
SR/ST标准型CPU可扩展6个扩展模块和1个信号板，适用于I/O点数较多，逻辑控制较为复杂的应用。
•SR/STCPU模块具备20I/O、30I/O、40I/O、60I/O四种配置
•集成高速处理器芯片，位指令执行时间可达0.15μs
•通过信号板可扩展通信端口、模拟量通道、数字量通道和时钟保持功能
•SR/STCPU模块本体集成以太网接口和RS485串口，支持以太网接口下载程序
•支持ModbusRTU、USS、PROFIBUS-DP、自由口通信等
•本体最多集成3路100KHz高速脉冲输出
•支持通用MicroSD卡下载程序、更新PLC固件和恢复出厂设置
•新版编程软件，融入多项人性化设计，项目开发更加高效
•PM207为整个系统提供高品质的直流供电
2.经济型S7-200SMARTCompactCPU：

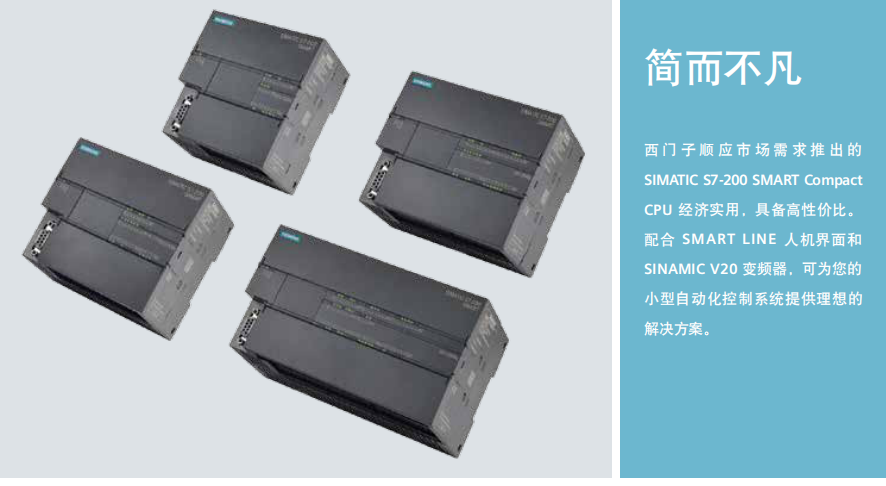

西门子S7-200SMART经济款实物图
•经济型CPU模块具有20I/O,30I/O,40I/O,60I/O四种配置
•高速处理器芯片，位指令执行时间可达0.15μs
•支持高速计数功能，可实现单相4路100KHz或2路A/B相
•50KHz输入
•集成断电数据保持功能，无需专用电池，只需简单设置，轻松
•实现断电数据永久保持
•本体集成一个RS485通信接口，可连接触摸屏或变频器
•串口隔离，支持Modbus-RTU、USS、自由口通信
•CPU模块的输入输出端子可拆卸，支持导轨或螺钉安装
•220VAC供电，继电器输出，支持24V源型或漏型输入
•使用STEP7Micro/WINSMART编程软件，界面更友好，操作更简单，全面支持Windows10操作系统
三.西门子S7-200SMART的应用
S7-200SMART应用遍及各行各业，涵盖各种机器设备应用，无缝贴合机器设备制造商的各种需求。
四.西门子S7-200SMART在STEP7-Micro/WINSMART编程软件中的电机正反转应用

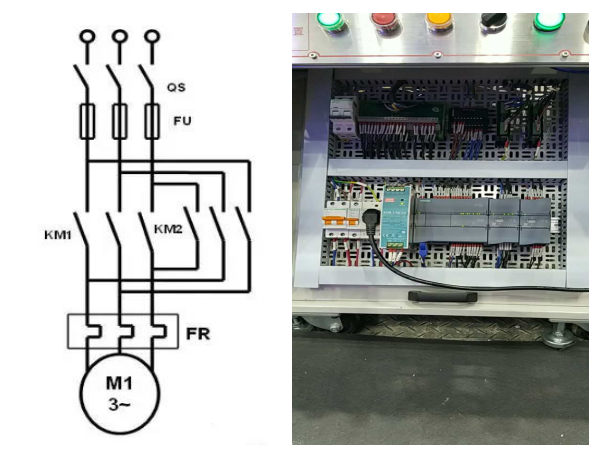

1：主电路接线图与实物图
主电路接线图与实物图

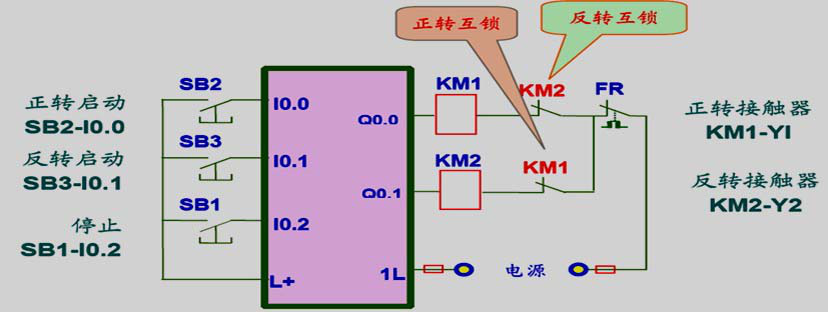

2：西门子S7-200SMART的PLC接线图
西门子S7-200SMART的PLC接线图

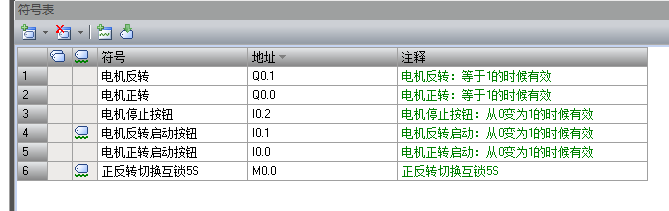

3：STEP7-Micro/WINSMART编程软件的符号表
TEP7-Micro/WINSMART编程软件的符号表

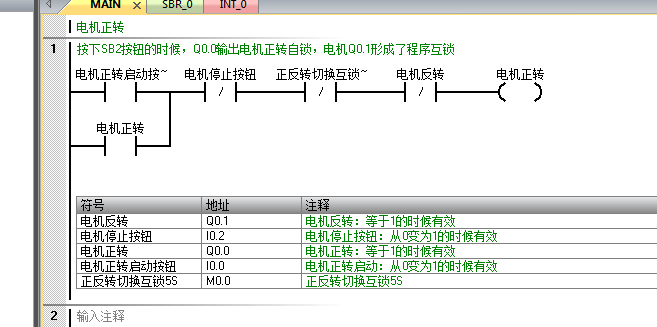

电机正转编程梯形图

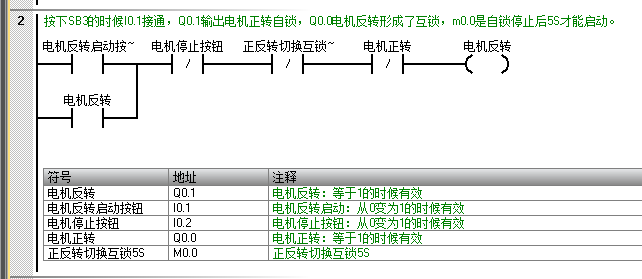

电机反转编程梯形图

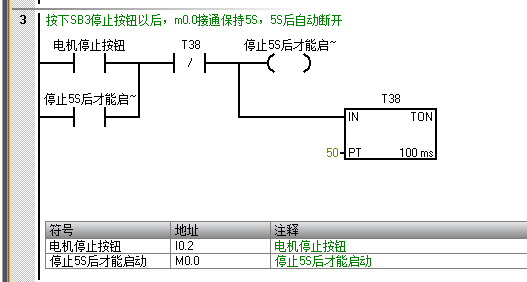

6：按下SB1按钮后，正反转会停止，停止过5S后，才能启动，防止电机正反转冲击。
启动延时5S图
五．总结
以上就是这个简单电机正反转实例的全部编程，以及西门子S7-200SMART详细介绍与分析。正所谓万丈高楼平地起，将题意一点点拆分，一点点的把所需的功能写入。
