一、触摸屏准备工作。

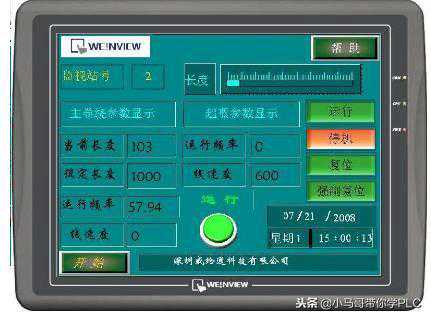

触摸屏连接24VDC电源，准备一根9针串口，用一个双绞线分别焊接的6和9引脚（6和9引脚为485通讯口）；将触摸屏接好的485通讯线连接到DTU端子上，触摸屏串口引脚9对应DTU模块的485A端子，引脚6对应GM10模块的485B端子。
接口
PIN
引脚定义
COM2
1
RS485-
2
RS485+
COM3
6
RS485-
9
RS485+

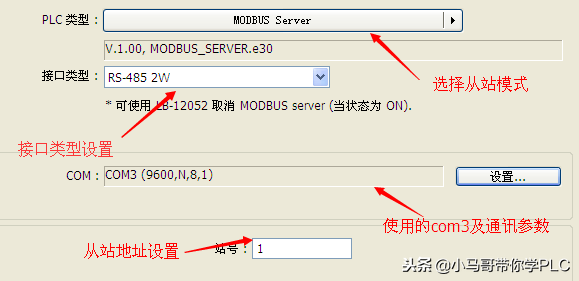

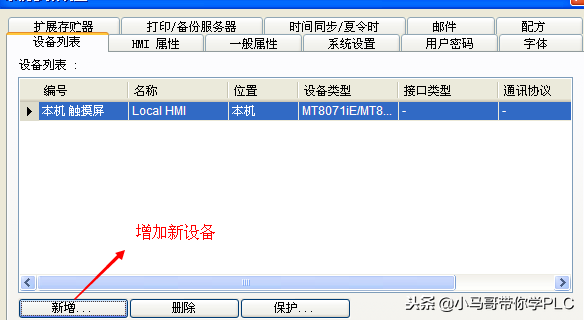

二，触摸屏从站创建。

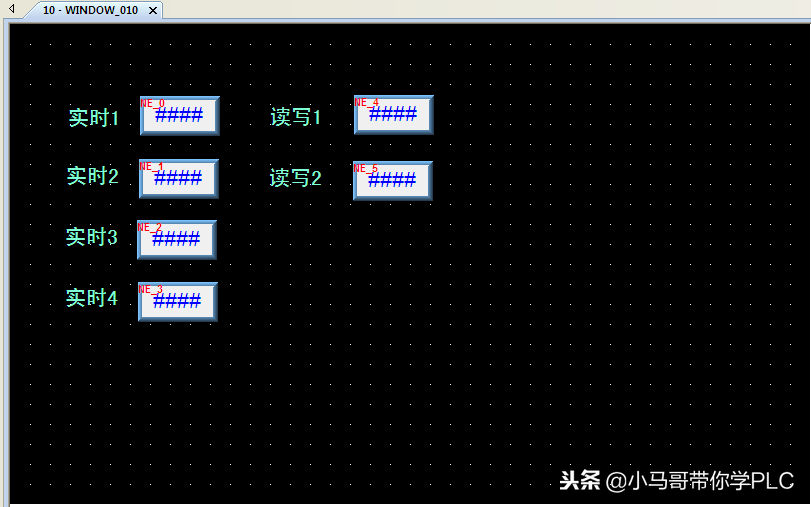

第二步，在空白窗口中新建6个数据名称（实时1、实时2、实时3、实时4，读写1和读写2），然后新建6个数值显示单元，分别为数值显示单元连接LW0、LW1、LW2、LW3、LW9和LW10变量，如下图。
维纶屏内部寄存器空间与Modbus寄存器对应关系如下图：
寄存器说明1：RW0对应Modbus寄存器410000（读写寄存器，4为保存寄存器标志，平台只需写10000即可，功能码选择03），同时RW0也可对应Modbus寄存器310000（只读寄存器，3为只读寄存器标志，平台寄存器地址只需写10000即可，功能码选择04）
寄存器说明2：LW0对应Modbus寄存器400001（读写寄存器，4为保存寄存器标志，平台只需写1即可，功能码选择03），同时LW0也可对应Modbus寄存器300001（只读寄存器，3为只读寄存器标志，平台寄存器地址只需写1即可，功能码选择04）
寄存器说明3：LB0对应Modbus寄存器100001（读写寄存器，1为保存寄存器标志，平台只需写1即可，功能码选择01），同时LW0也可对应Modbus寄存器000001（只读寄存器，0为只读寄存器标志，平台寄存器地址只需写1即可，功能码选择02）。
此时触摸屏的设置全部完成，保存工程选择下载程序到触摸屏或在电脑上在线仿真程序。
