/TCP驱动
□适用于欧姆龙CS/CJ系列及CP1系列的CP1W-CIF41模块的以太网通讯.
□CS/CJ系列,用编程软件设置PLC以太网模块:

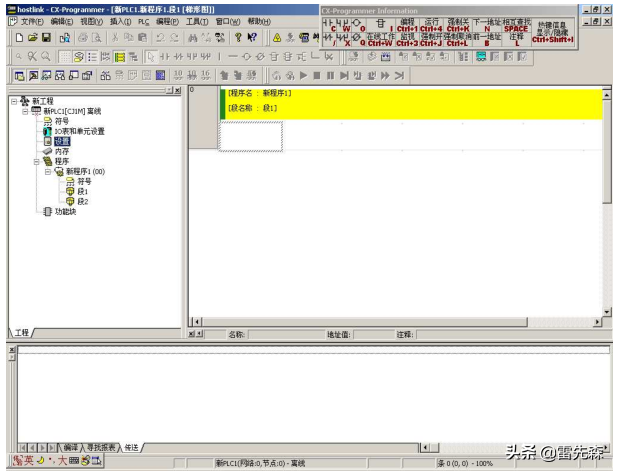

→使用欧姆龙编程软件CX-Programmer,打开工程文件,如下图:

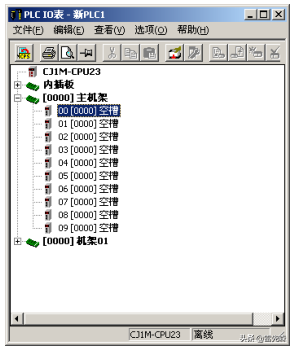

→双击左侧工程树中的IO表和单元设置,出现下面窗口:
→双击以太网模块所在的位置,出现下面画面:
→点开通讯适配器,如下图所示:

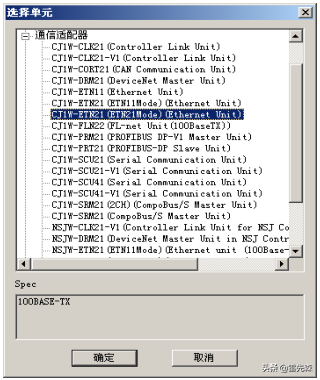

→选择相应的通信模块,以ENT21为例:
→输入相应得单元号(注:应与通信模块的硬件拨码相对应),确认退出,回到下面画面:

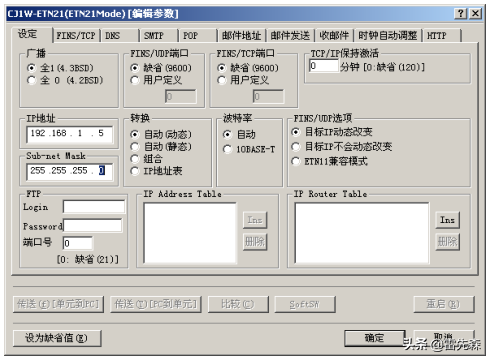

→双击添加的通信模块,出现如下画面:
→其中设置:
IP地址:所在网段的IP地址,(注:其中的xxx值应与通信模块的硬件拨码
相对应);
子网掩码:相应的子网掩码;
FINS/UDP端口:缺省或自定义都可;
→选择FINS/TCP页,如下画面:
确保一个FINS/TCP服务器处于有效的状态;
CP1系列,CP1W-CIF41模块,通过Web进行参数设置:→每CPU允许安装1个以太网模块,可安装在选件板槽位1/2,相应CPU的DIP开关的4/5拨到ON;
→此模块只支持2个TCP连接;
→模块缺省IP地址为:192.168.250.1;
→在IE中输入::

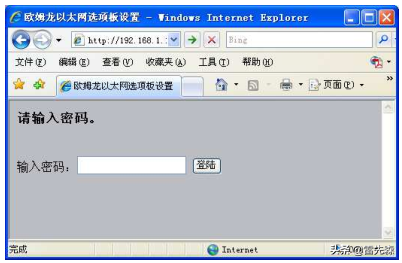

→输入登陆密码(缺省为ETHERNET),执行登陆按钮,进入配置界面:
→根据需要修改IP地址和子网掩码;
→FINS节点地址,应该与IP地址最后1位相同,否则模块故障灯会闪烁,但却不影响通讯;
→其他参数一般不需要修改,使用缺省值即可;

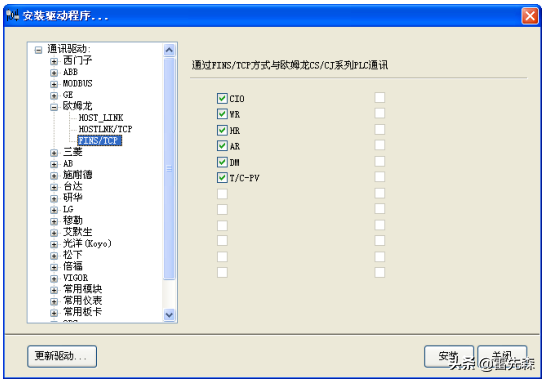

计算机组态:□安装驱动:
□定义设备号:
