本文针对入门新手，不需太多关于PCS7的知识储备，工艺现场新增一台设备后即可轻易上手组态。软件版本为。方法如下：
在工程师站上编程组态。
双击桌面上“SIMATICManager”图标，打开编程组态软件
确认所打开工程项目与CPU中一致，鼠标单击“视图”、选择“工厂视图”
选择任意工段中任一CFC程序块，双击打开，鼠标单击工具栏上
“测试模式（开/关）”按钮，查看程序是否能够处于在线测试模式，若能够在线，则所打开工程项目正确，可以修改。关闭CFC编辑器。

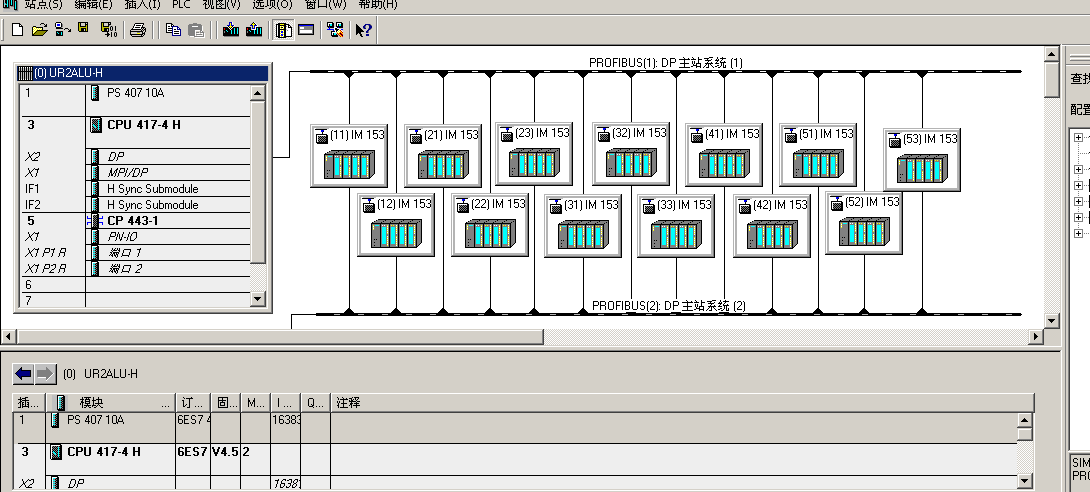

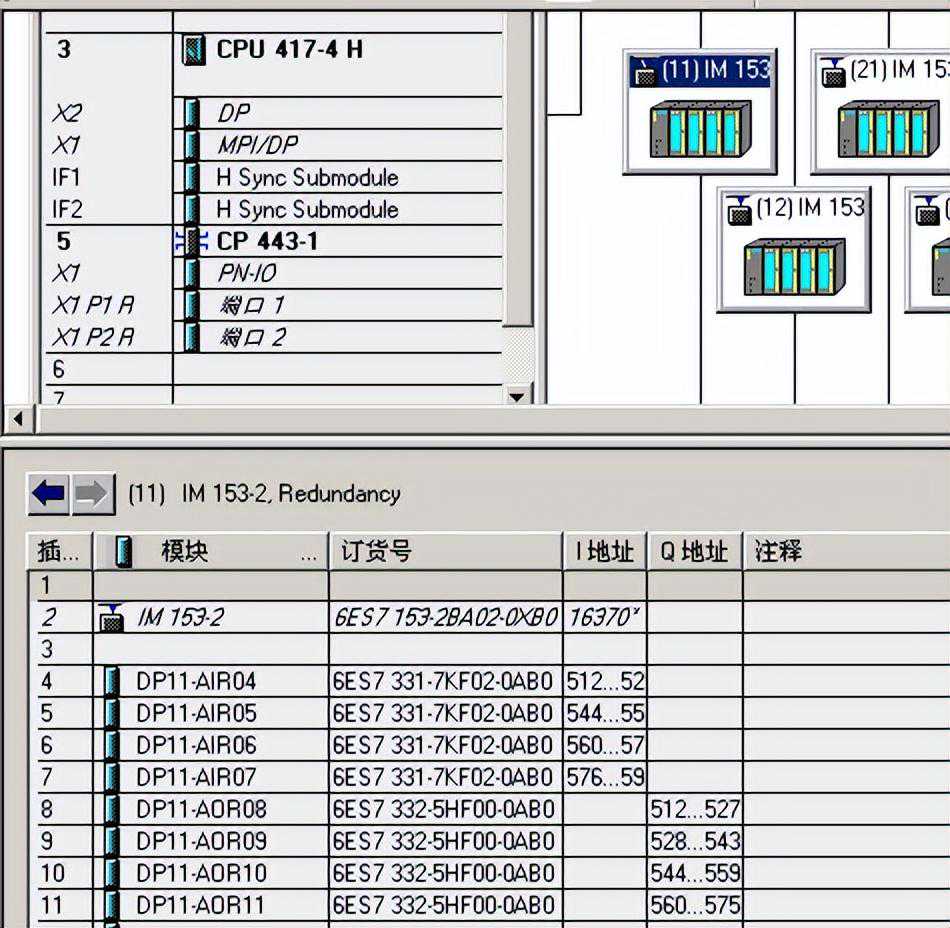

从窗口中可以看到硬件构成，包括CPU，机架，分部式IO模块IM153—2等，鼠标单击选中任意一个IM153，窗口下方会显示出此IM153所挂IO模块，如下图选择地址为11的IM153模块，
根据所需添加的信号类型，选择相应IO卡件（AI、AO、DI、DO、RTD），此例选择DO模块，鼠标右键DP11-DO12，选择“编辑符号”、弹出如下窗口，可以看到卡件中通道和地址。
将所有需要添加的信号类型添加完后，鼠标单击工具栏中“保存和编译”按钮，对所添加的硬件通道进行编译，编译完毕无错后返回至“工厂视图”
在“工厂视图”中，根据所添加的信号所在工段，鼠标单击相应工段，然后根据所加的信号复制粘贴一个一模一样的CFC程序块，（也可从别的工段中复制粘贴过来），然后选中所粘贴的新的CFC程序块，鼠标右键选择“对象属性”
修改名称和备注，名称即是位号。

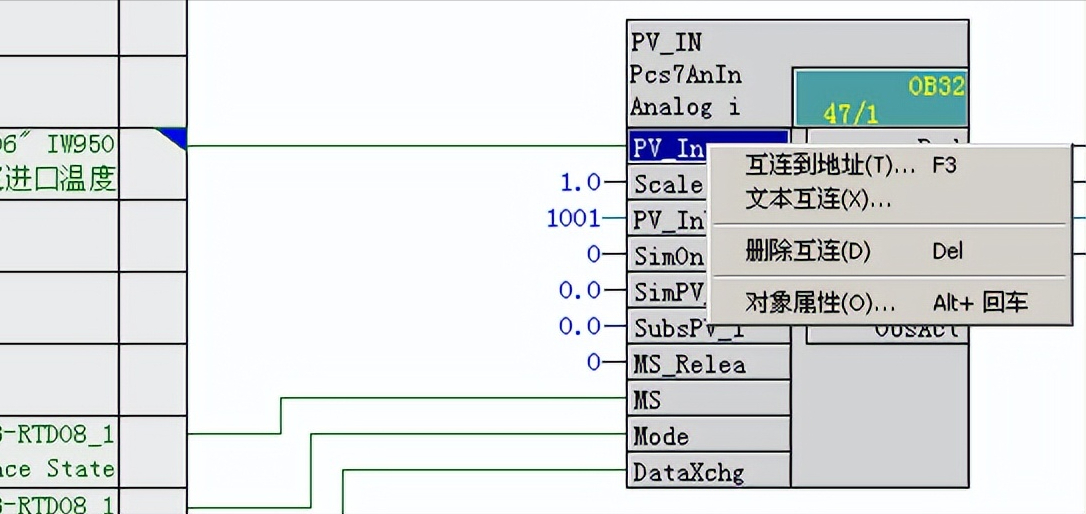

修改完成后确定，然后鼠标双击打开该CFC块，修改程序块的信号输入（AI和DI）通道地址，如图所示，鼠标右键端子“PV_IN”,选择“互连到地址”
然后输入刚刚所添加信号的位号或者地址，确认后即可自动显示出下图中的绿色显示的链接状态

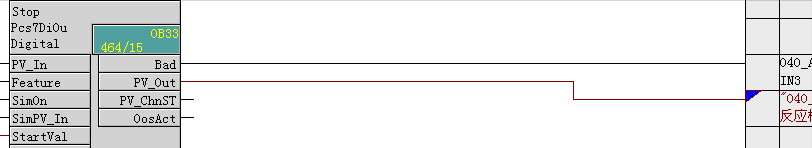

7，所所添加的CFC程序块中含有输出信号（DO和AO）则根据上述方法将之前复制的CFC程序块中的地址修改即可，如下图所示

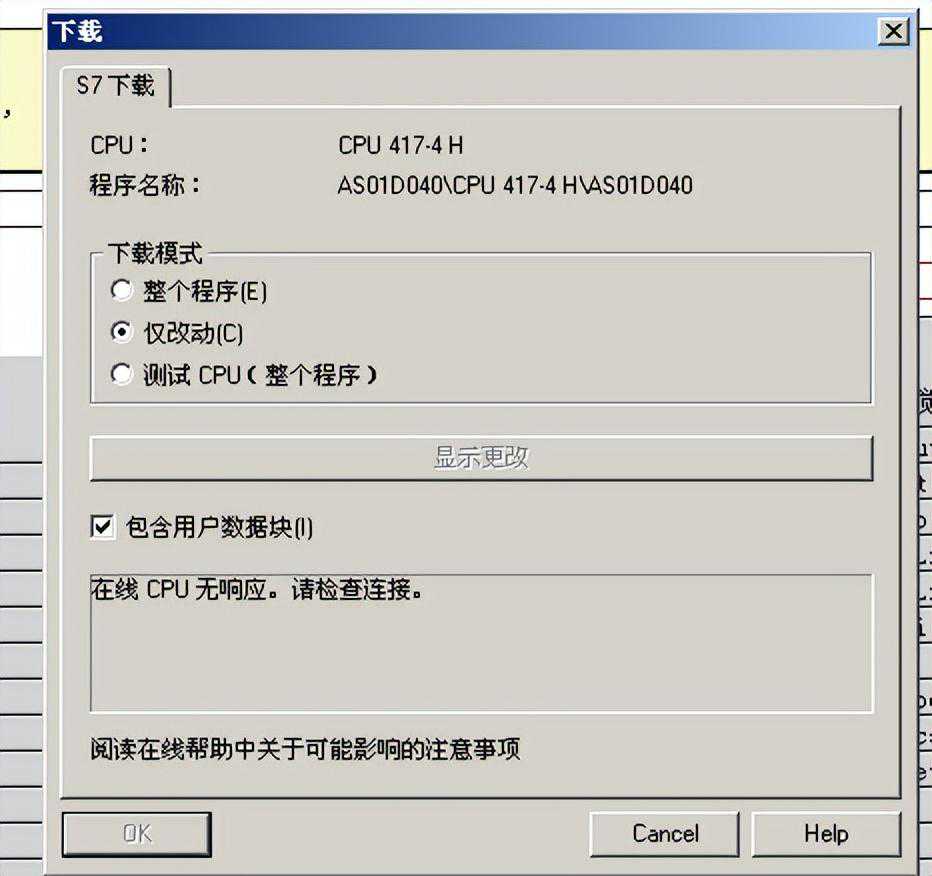

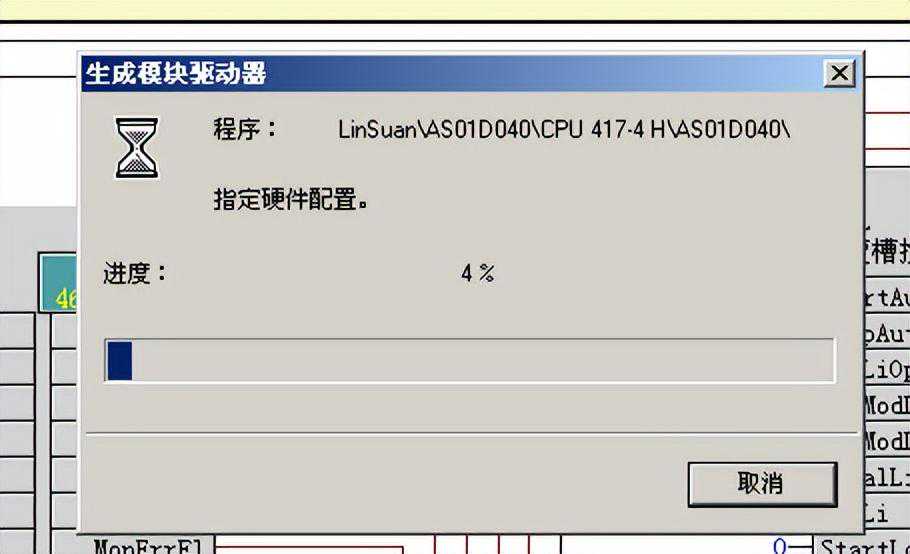

编译完成无错后，单击“下载”按钮，将CFC程序下载至CPU中。下载窗口中下载模式选择“仅改动”

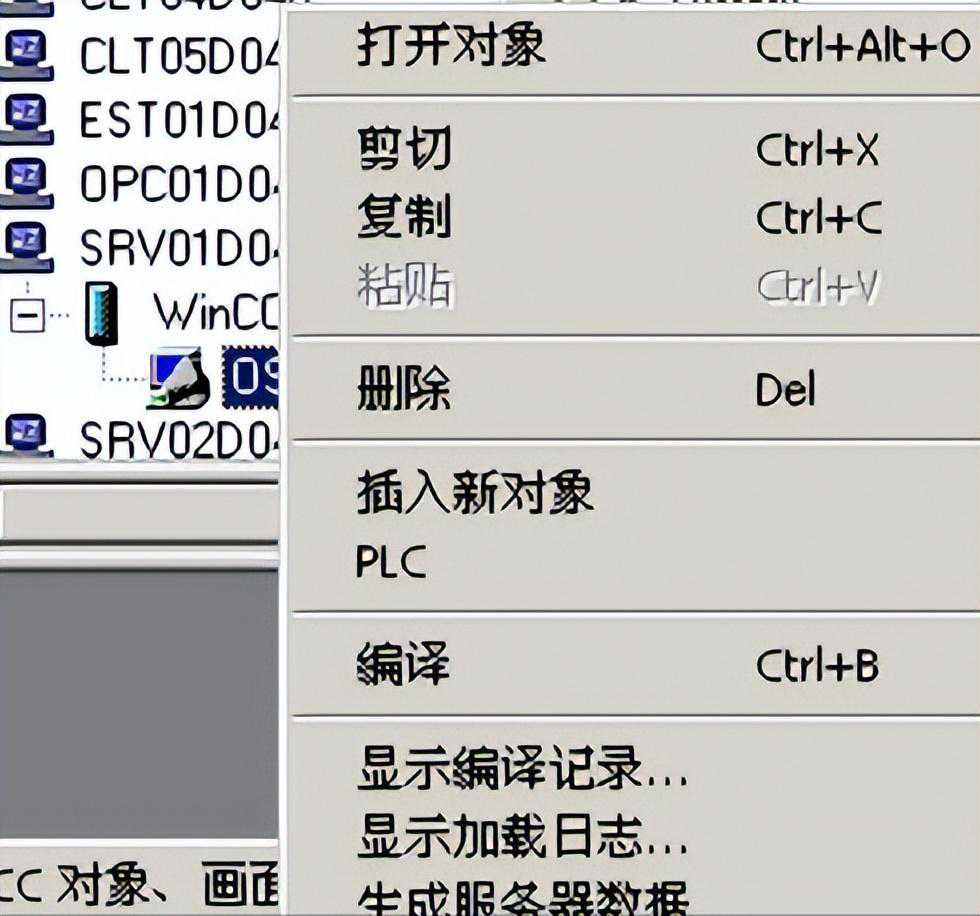

下载完成后关闭CFC程序编辑器窗口，切换至“组件”视图，将“SRV01D040左边的加号一一点开”，选中“OS”鼠标右键选择“编译”，如下图

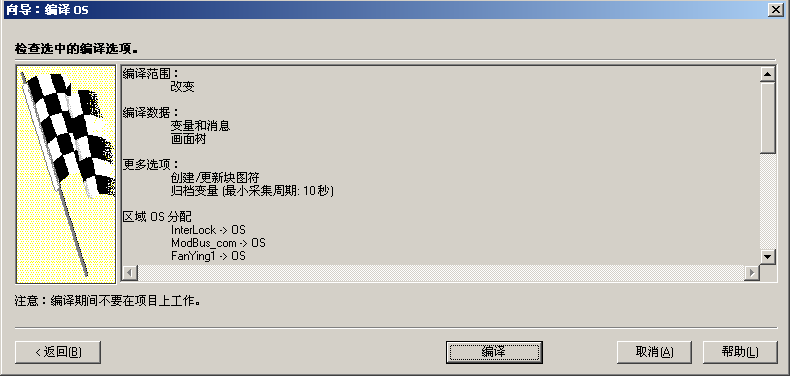

然后一直“下一步”到如下窗口

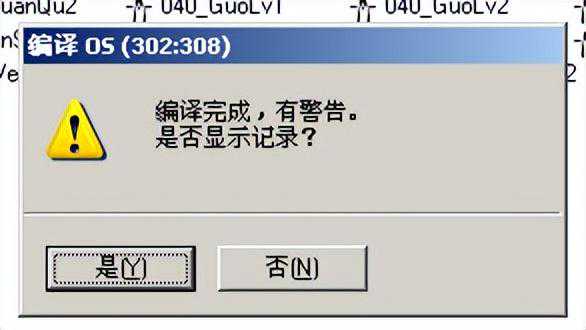

系统会自动编译OS，如下图
编译完成无错。

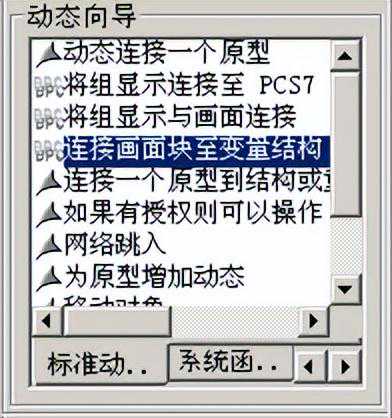

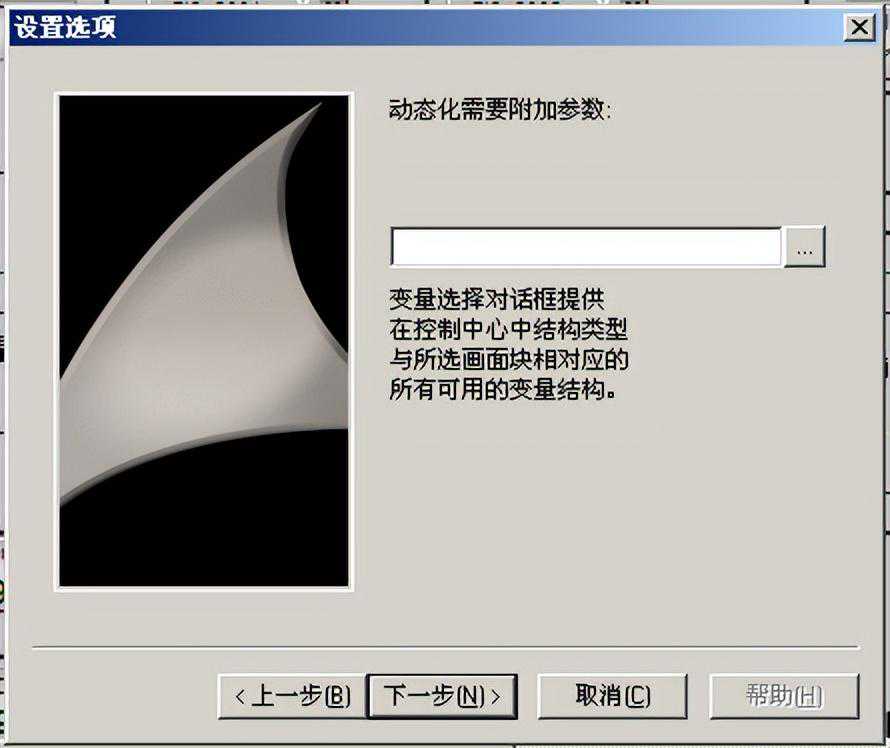

单击图中的

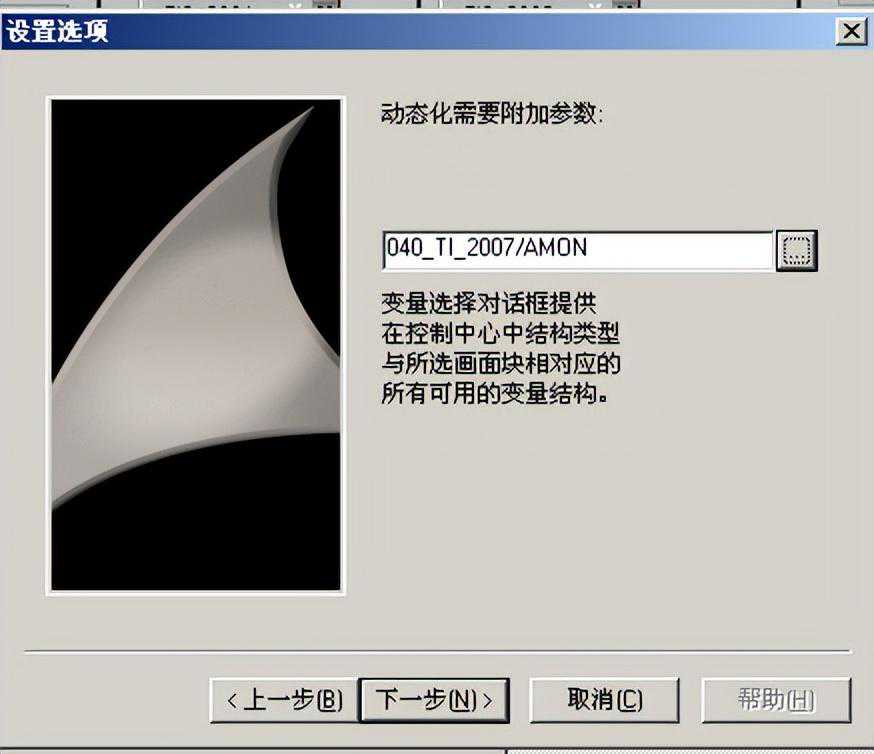

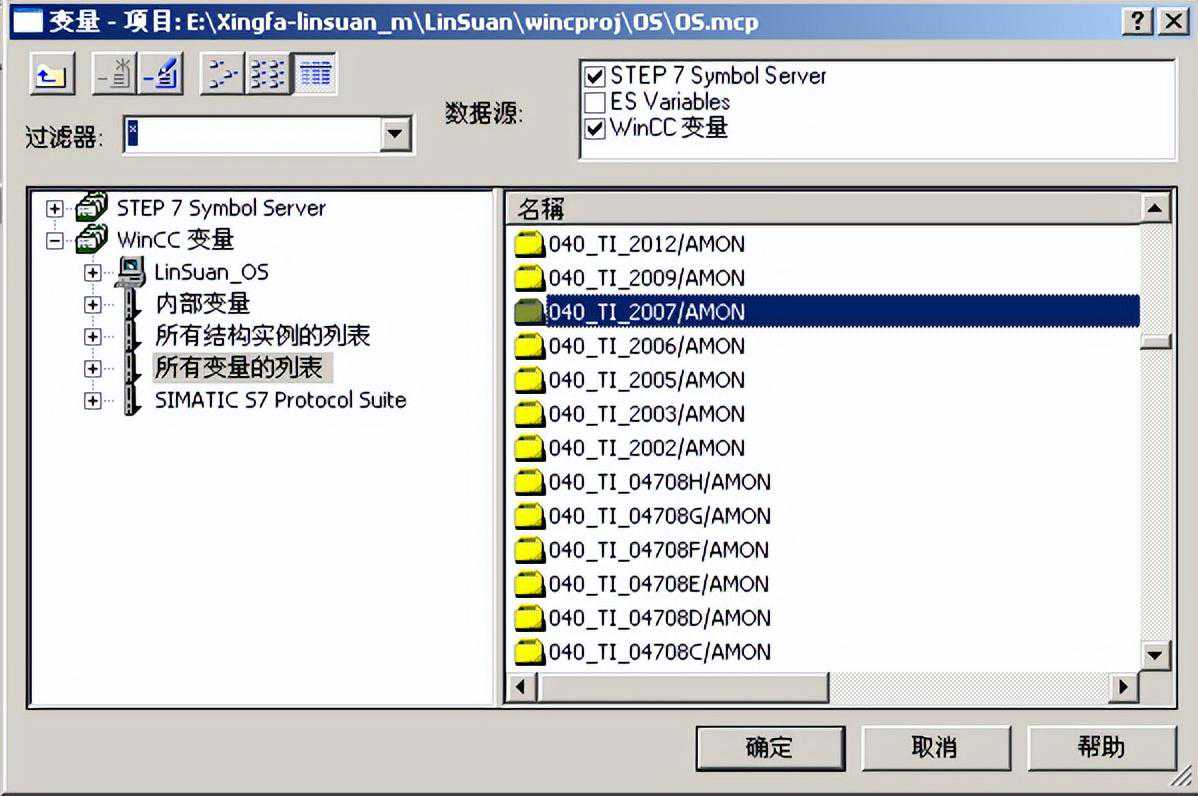

图标，弹出选择变量结构窗口，从中选择刚才所加的CFC变量结构，比如040-TI2007，

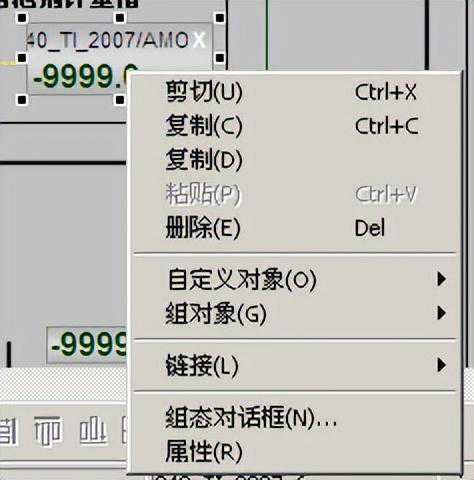

选中该画面块，鼠标右键选择“属性”
在弹出的窗口中单击“系统”修改tag和tooltiptext，鼠标双击可修改
将tag修改为简明的位号如TI-2007，将tooltiptext修改相应的注释。修改完成后关闭属性窗口，保存该画面后退出图形编辑器。

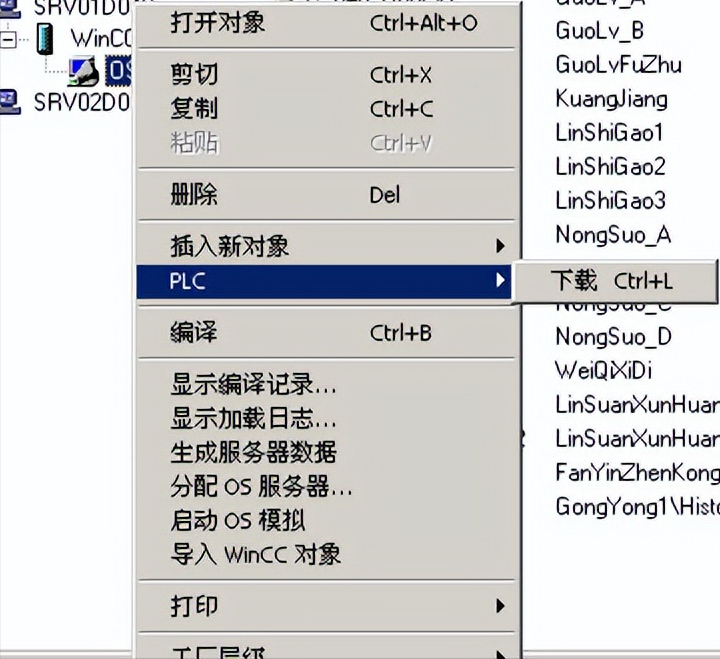

返回至“组件视图”，鼠标右键“SRV01D040”下的“OS”，选择PLC—下载，此步骤即是下载服务器1
默认设置不变（即下载的是改变），若有其他问题，则必须下载整个Wincc项目。

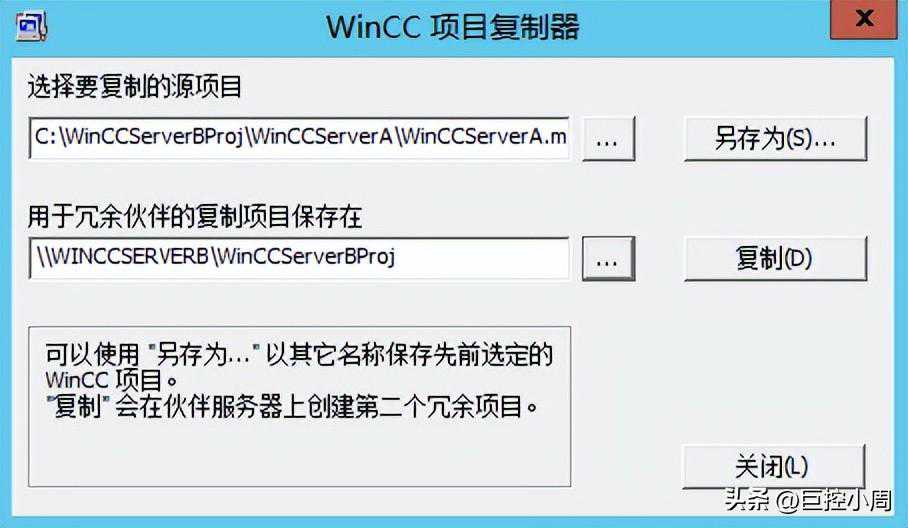

根据提示进行下一步，直到服务器1OS下载成功并运行正常后，以同样方法下载“SRV02D040”下的“OS_STBY”服务器2
服务器2下载成功并运行正常后加点步骤结束。
（注意，服务器状态可在操作员站上查看，服务器状态为绿色则正常，红色不正常）
可以在线修改模拟量量程，单位和报警值，修改这些值时不用下载，

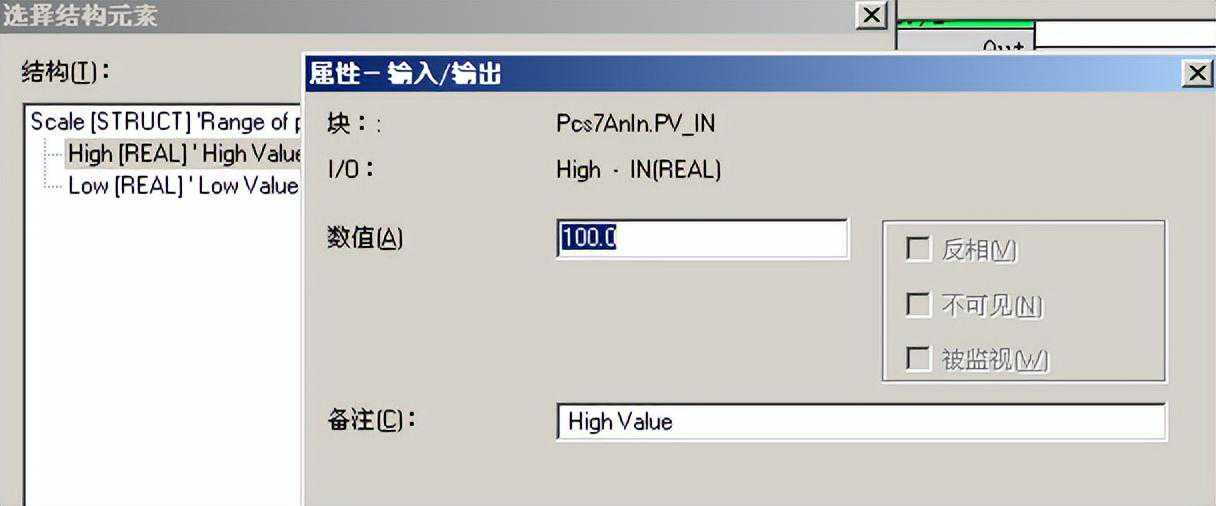

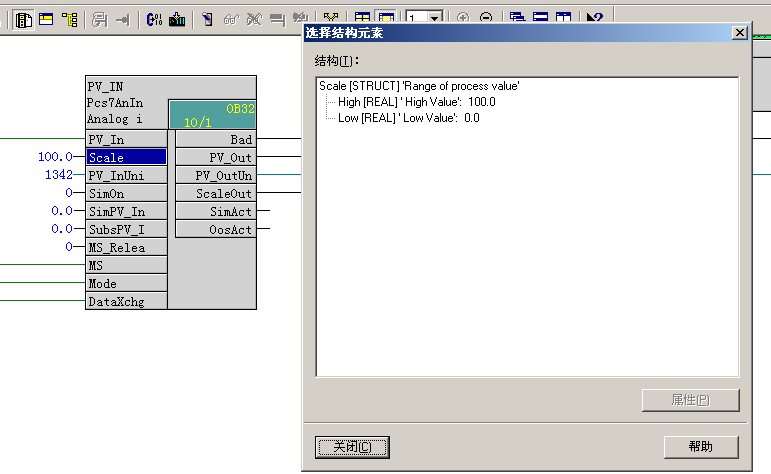

测试模式（开/关）按钮，将程序置于在线测试模式，然后双击“Scale”端子，弹出如下窗口，然后双击“HighValue”修改量程上限，同样方法修改量程下限，修改后关闭即可。

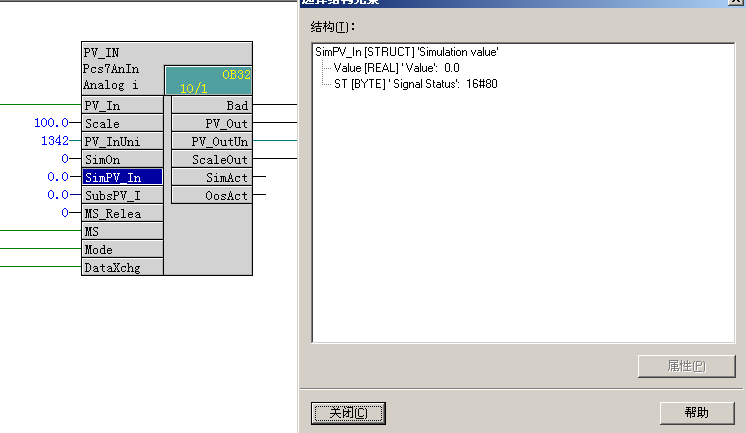

开启仿真：先将CFC程序置于在线测试模式，双击“SimPV_In”端子，在双击“Value”，修改需要仿真的数值，然后关闭。

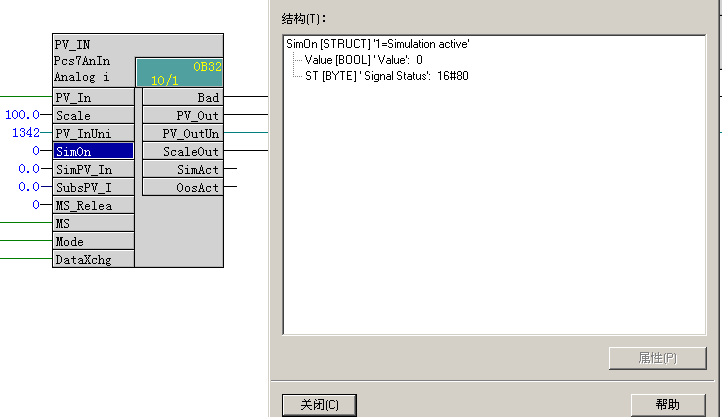

仿真数值修改后再双击“SimOn”端子，再双击“Value”，将数值有0改为1，确定后即开启仿真，仿真值生效，过程值无效。
以上自行整理而成，不代表官方的组态手册方法。
