本文利用node-red与欧姆龙CP1H通讯，PLC图示如下。

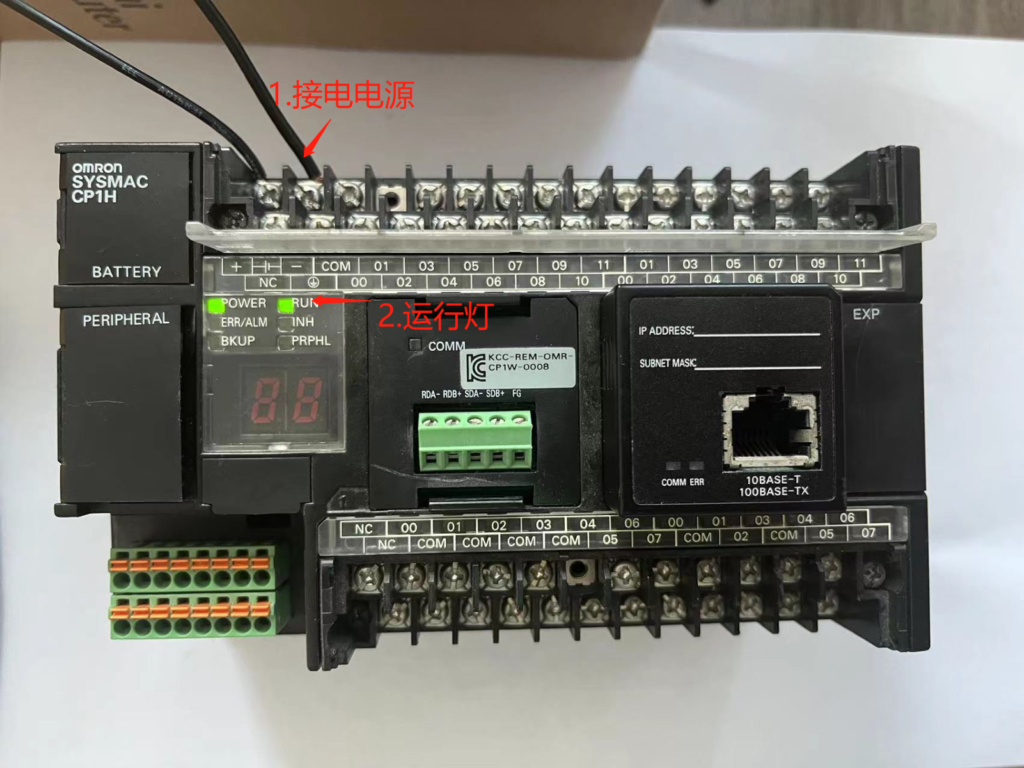

先把PLC上电。

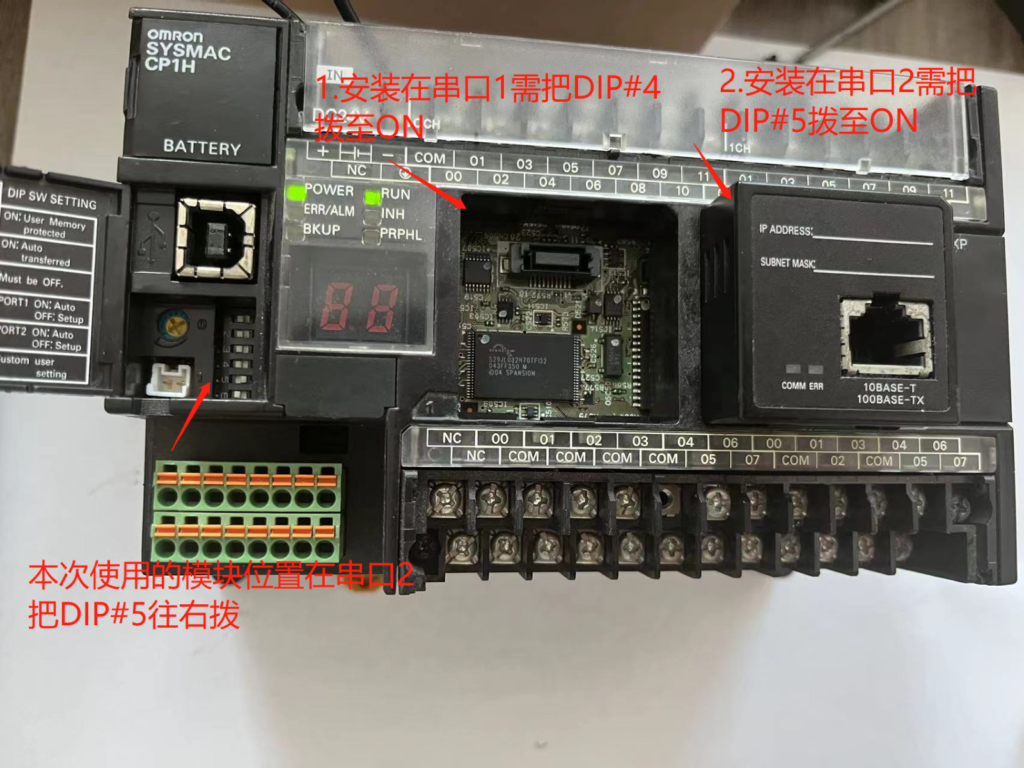

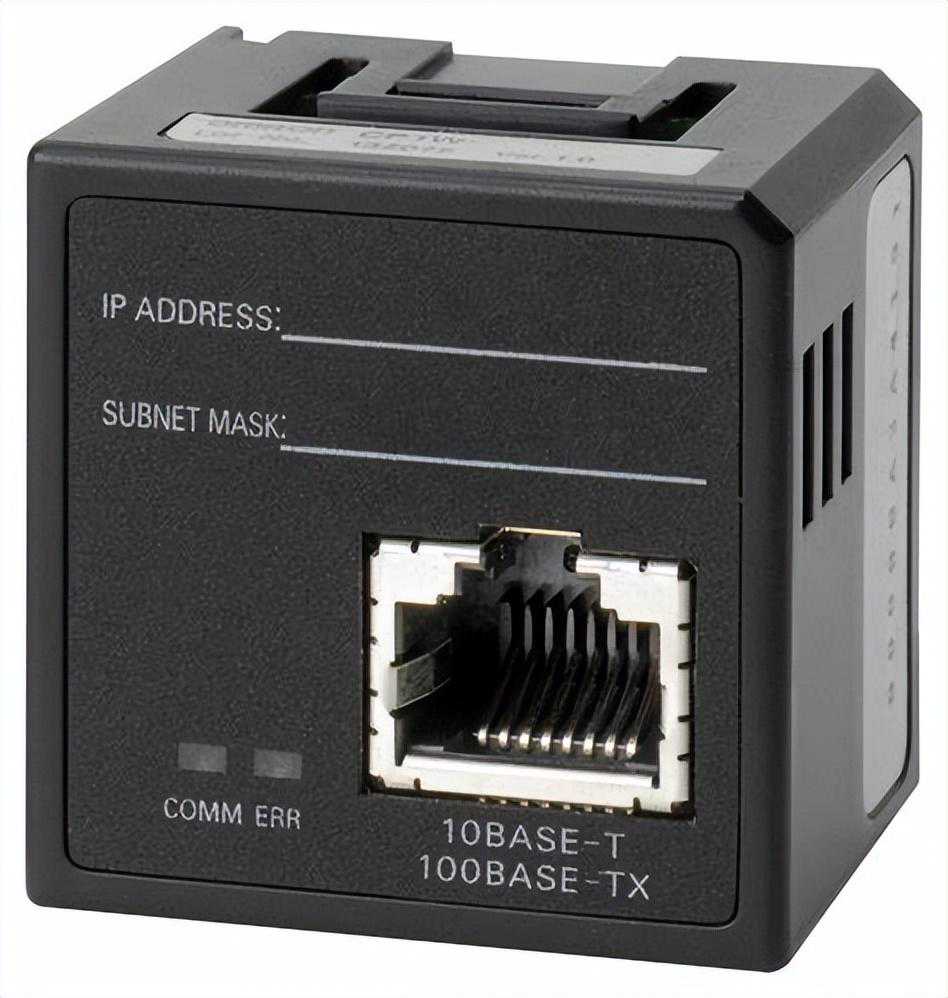

欧姆龙CP1H需要添加模块才能以太网通讯，型号为CP1W-CIF41。

安装方法如下。

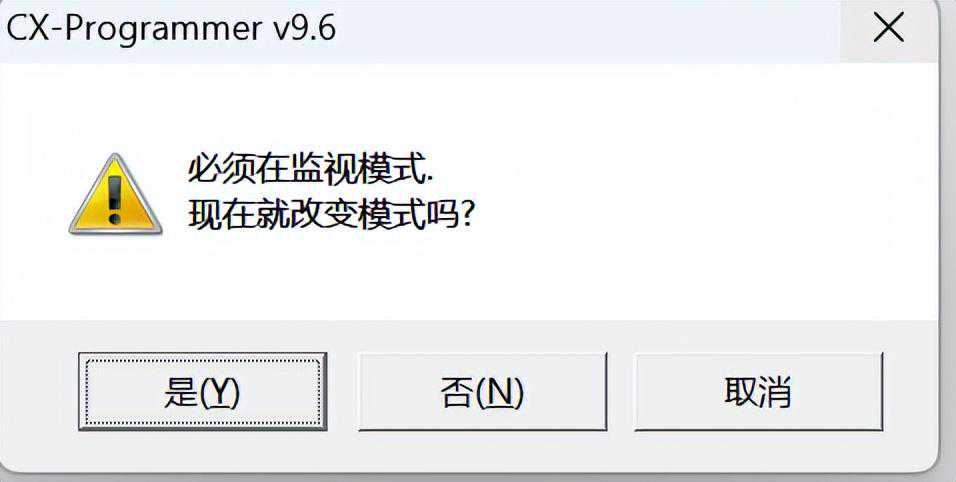

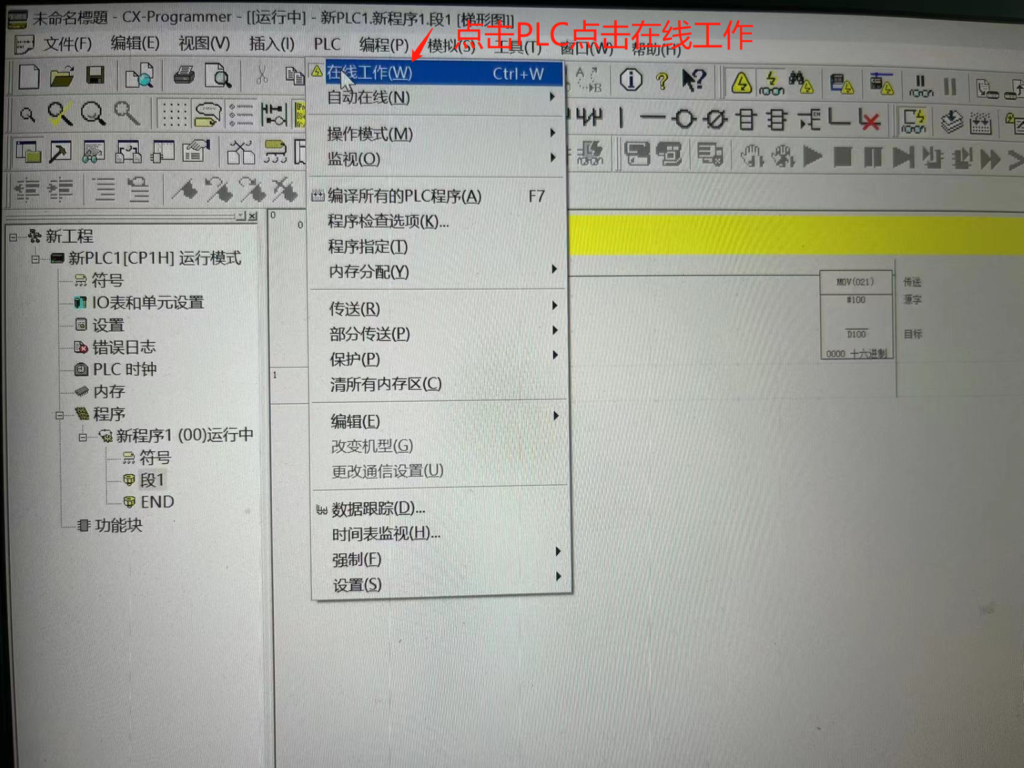

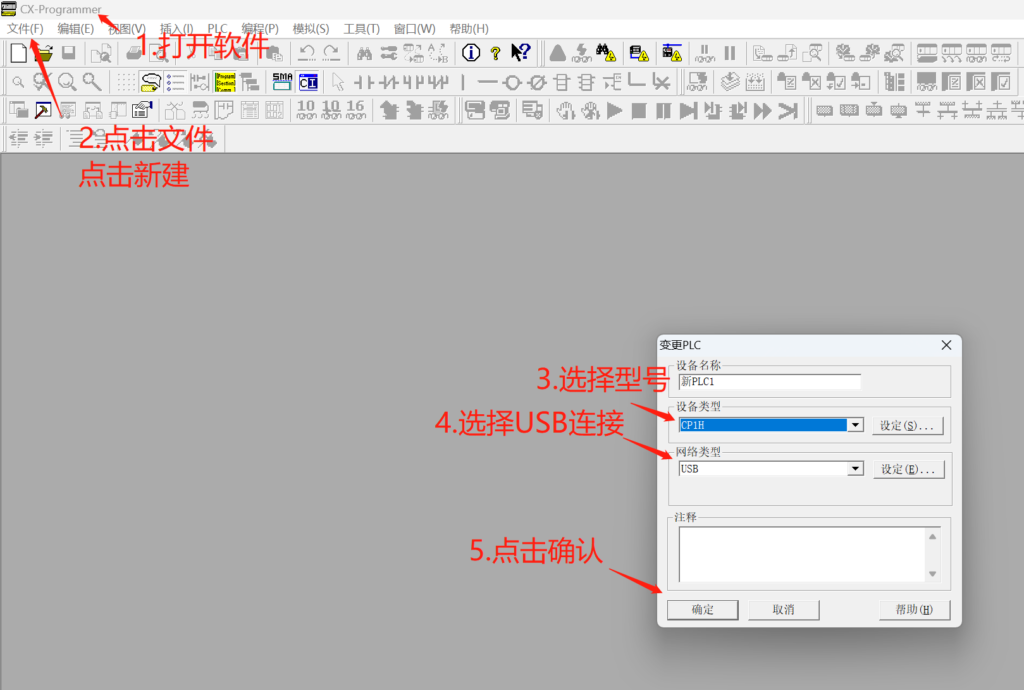

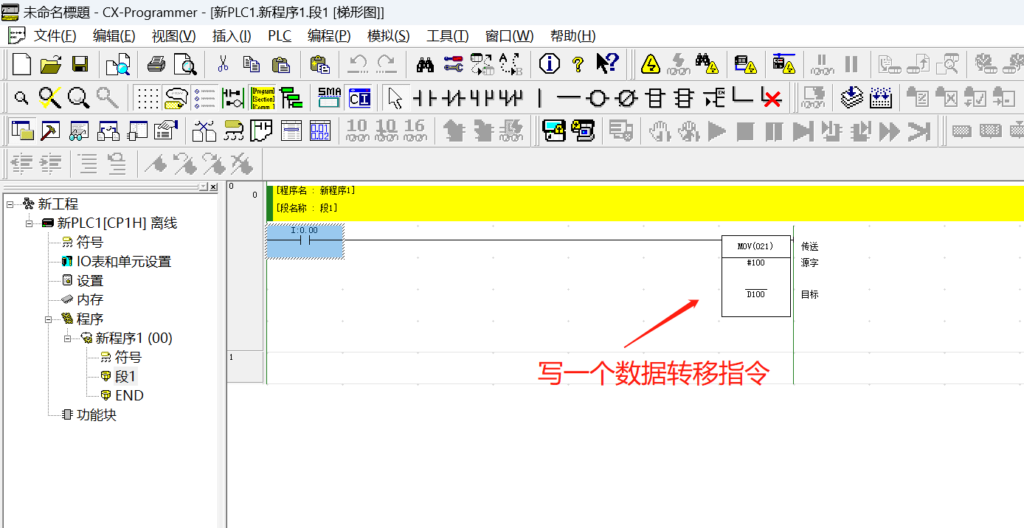

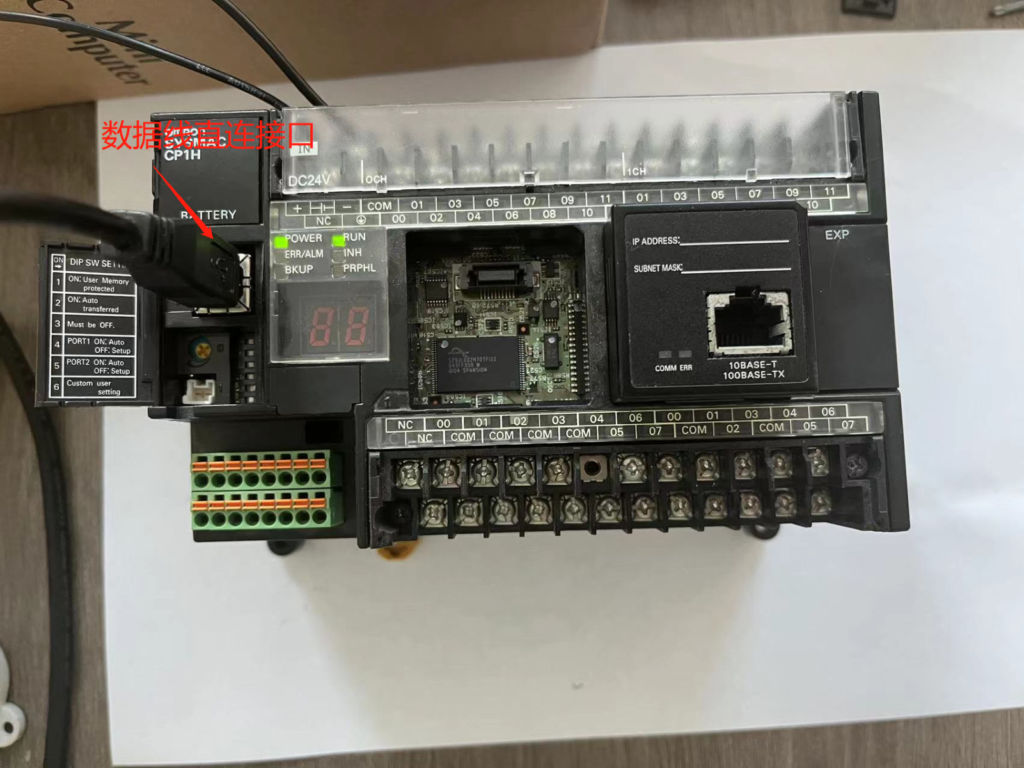

安装完成后，打开欧姆龙编程软件CX-Programmer进行通讯设置，需要先用数据线直连通讯。

直连通讯完成后我们就可以确认PLC的IP是多少了。

本文中CP1W-CIF41插在选件板插槽2里面查看D32455和D32456两个寄存器，插在选件板插槽1，IP地址保存在D32155和D32156这两个寄存器中。

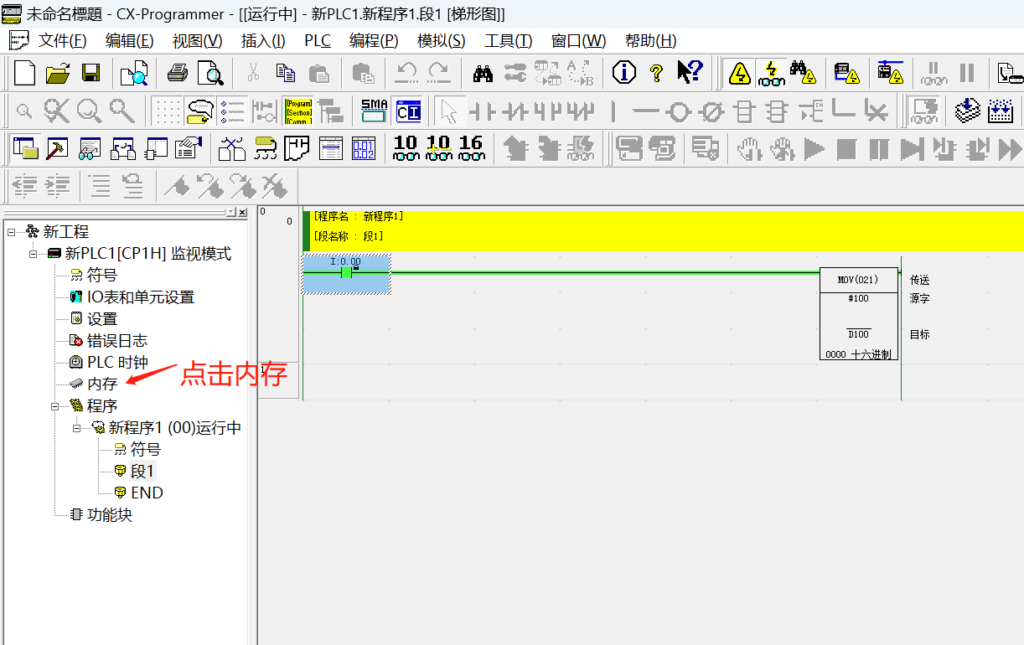

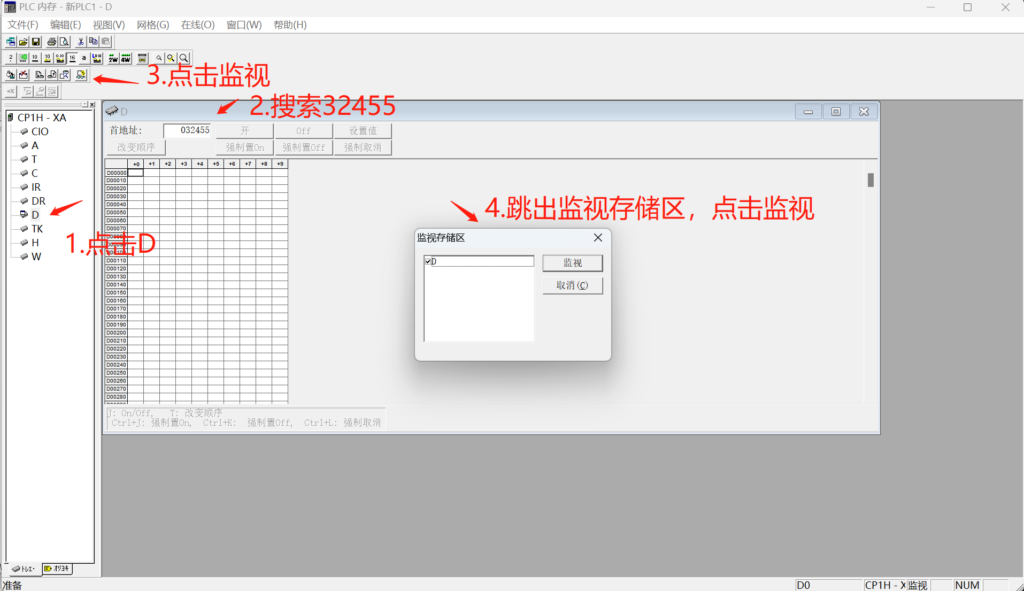

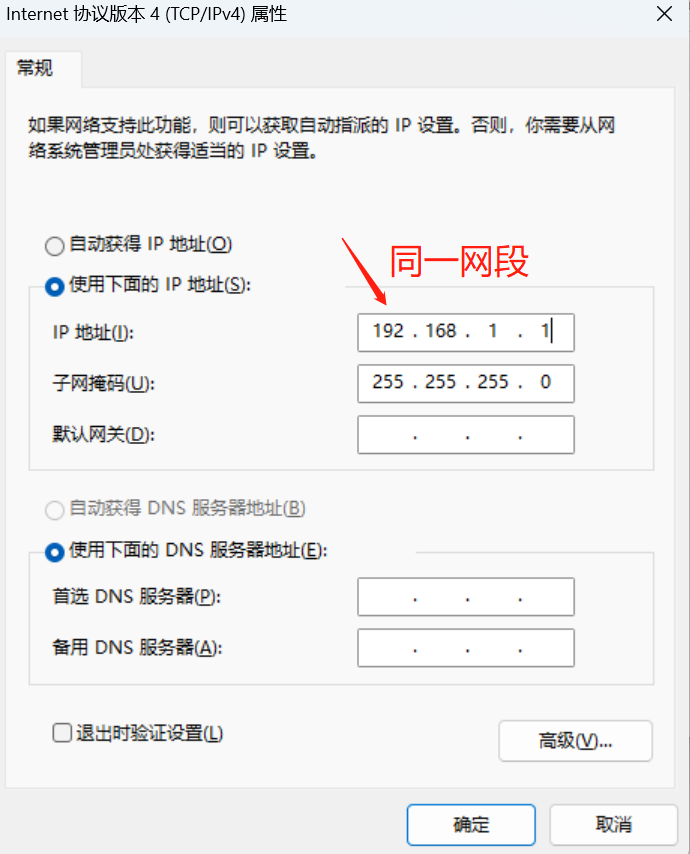

本文模块插在选件板2位置，找到D32455和D32456这两个寄存器位置，上图红色箭头标出这两个位置，值分别为十六进制的C0A8和010A，我们把这两个寄存器转换成十进制，C0：192，A8：168，01：1，0A：10，可以看出PLCIP地址为192.168.1.10，这是我们可以插上网线，把电脑的网段设置成同一网段。

断开之前PLC与CX-Programmer的USB链接，改用网线连接PLC，双击“新PLC1”将“网络类型”选择Ethernet。

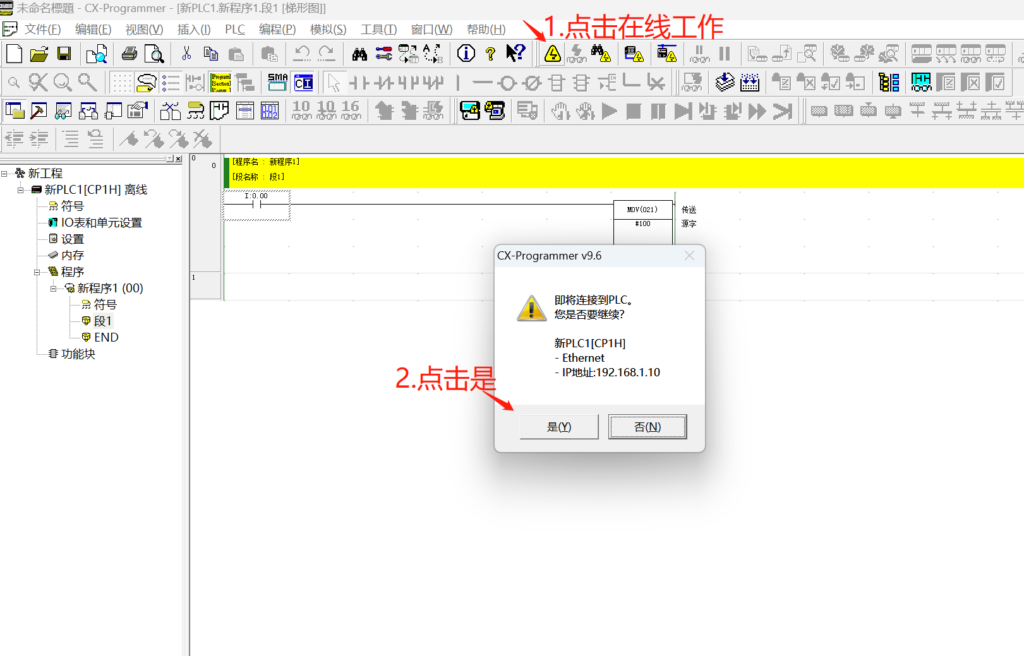

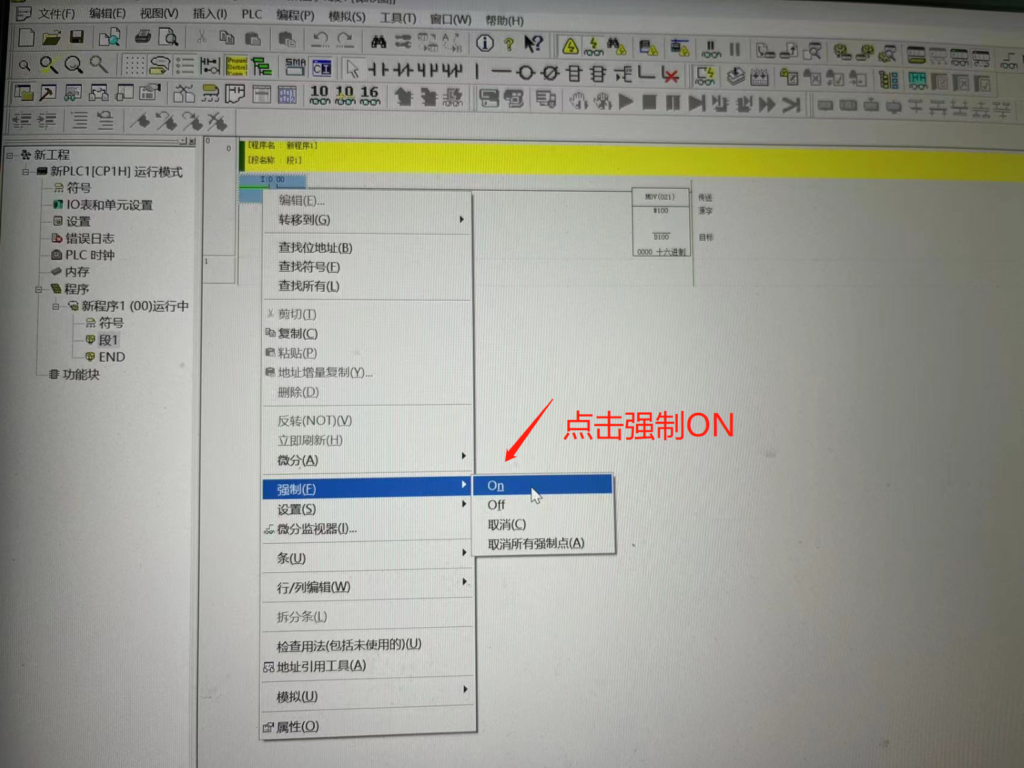

这样以太网就完成了。

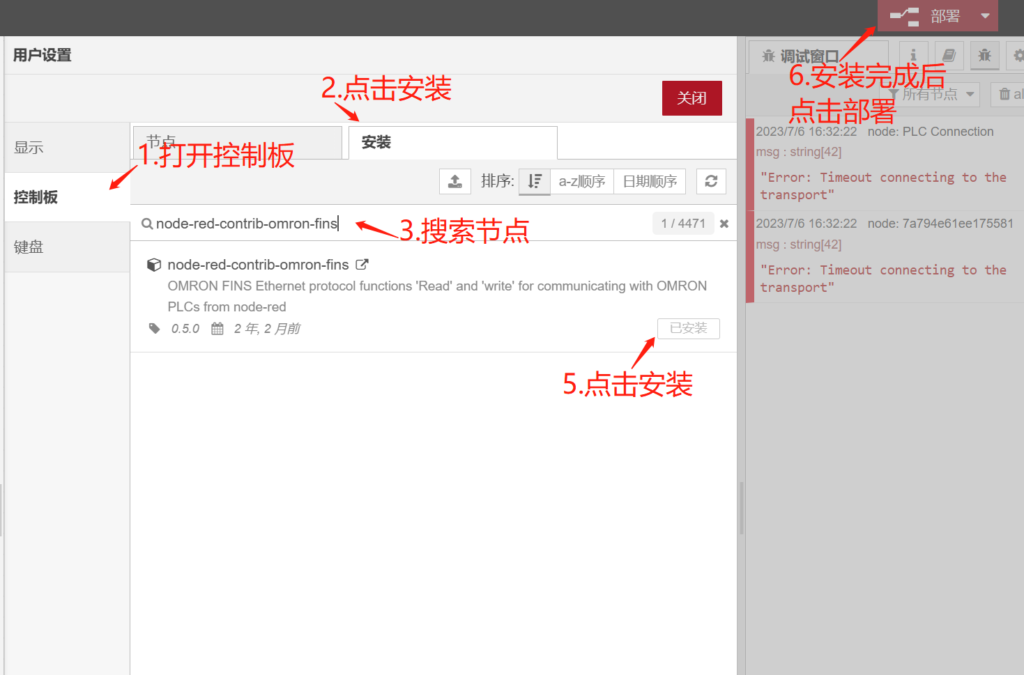

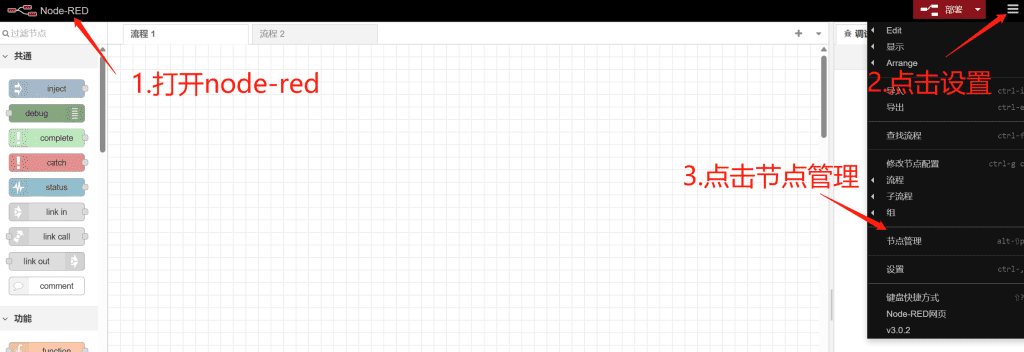

打开node-red，打开设置，进入节点管理，我们需要先下载2个节点(node-red-contrib-omron-fins、node-red-dashboard)才能进行下一步操作。

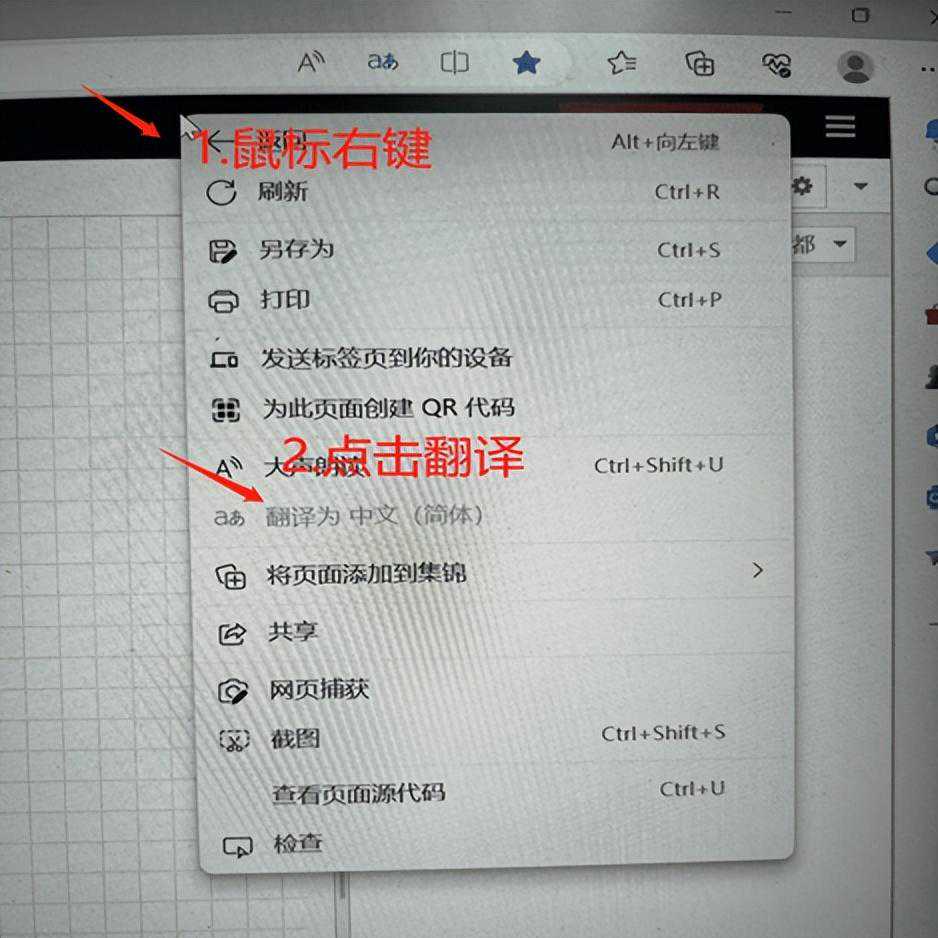

我们可以先把网页翻译成中文，可以更好的方便我们浏览。

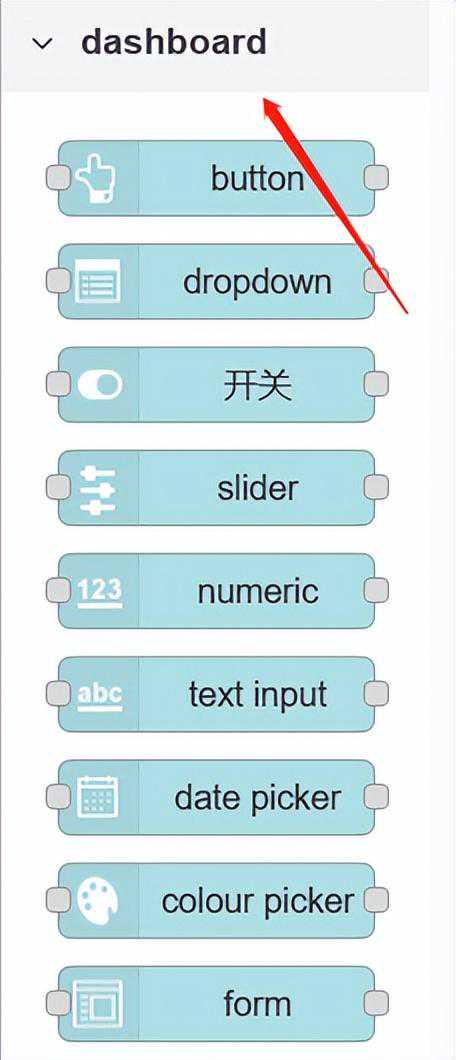

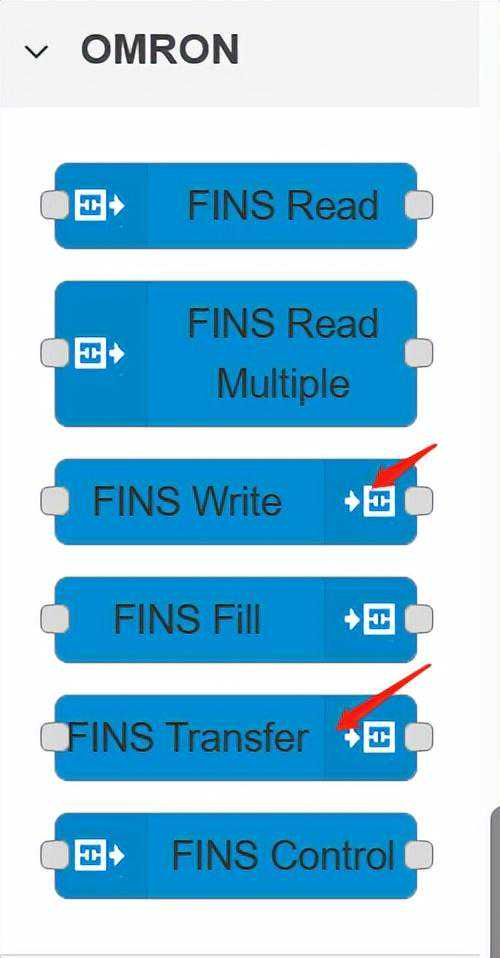

部署完成后，左侧菜单栏里会多出2个节点。

节点下载完成后，我们要是想进行数值写入可以进行如下步骤：

拉出如下节点。

把他们连起来，如下图所示。

并把他们的节点配置一下。

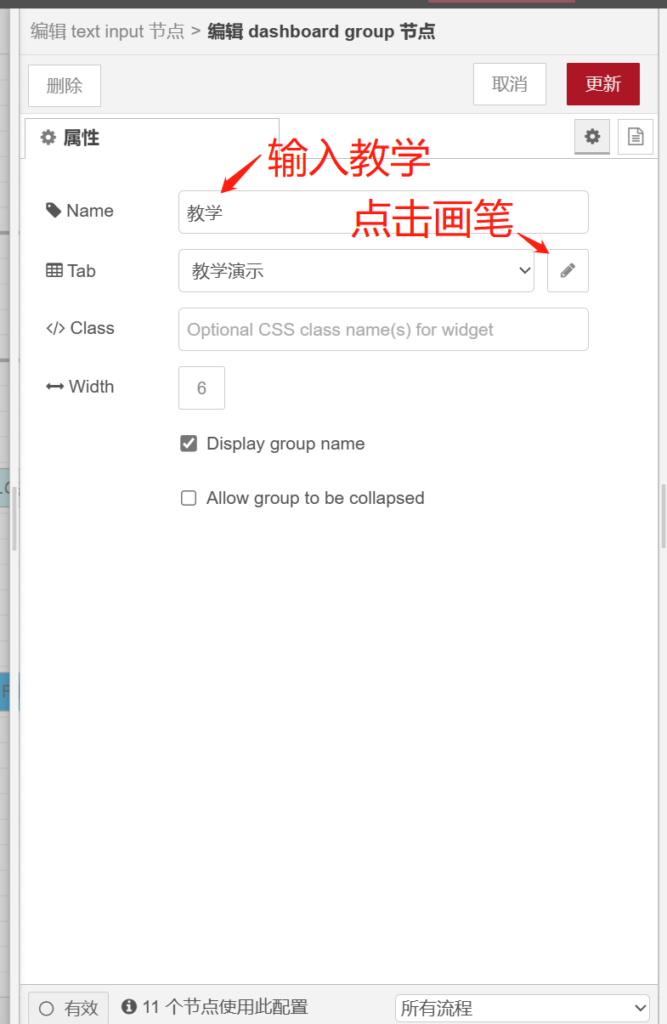

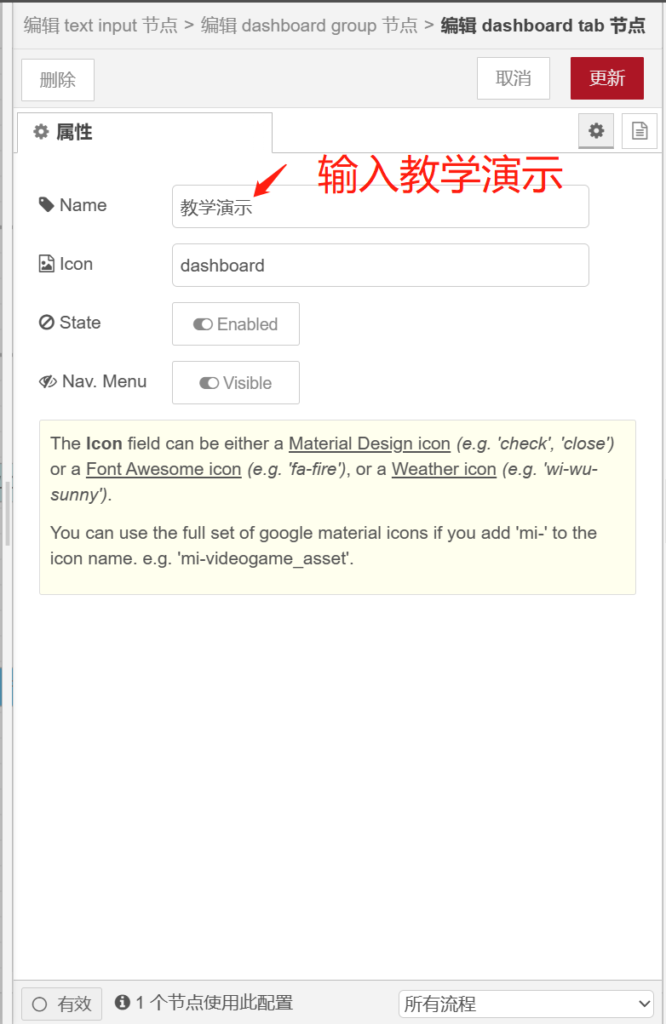

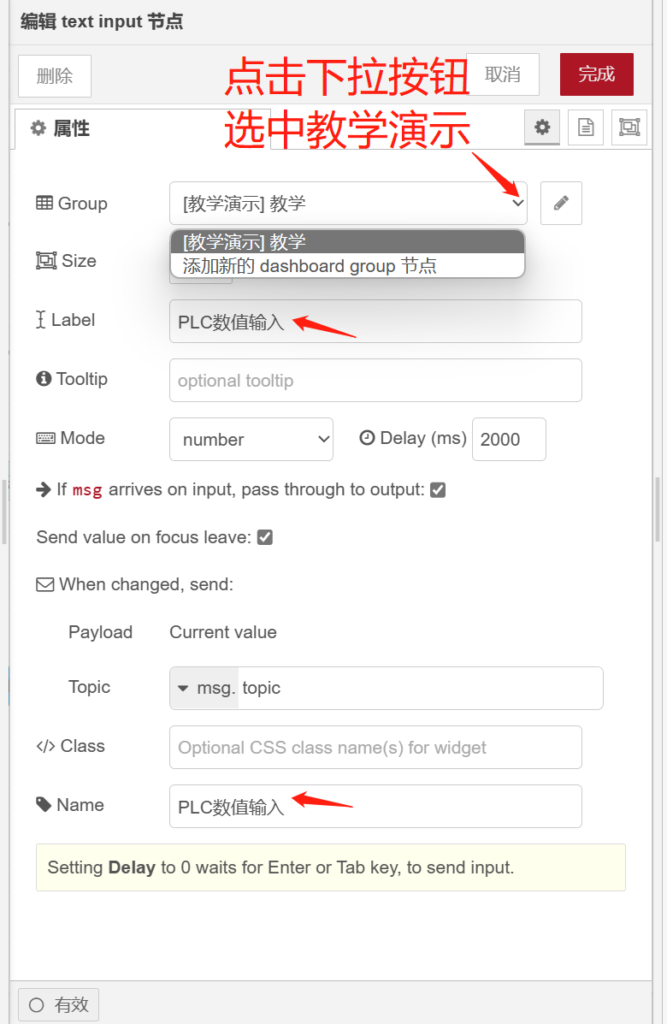

在【dashboardtab】节点里，在【name】栏输入教学演示，其余默认，如下图所示。

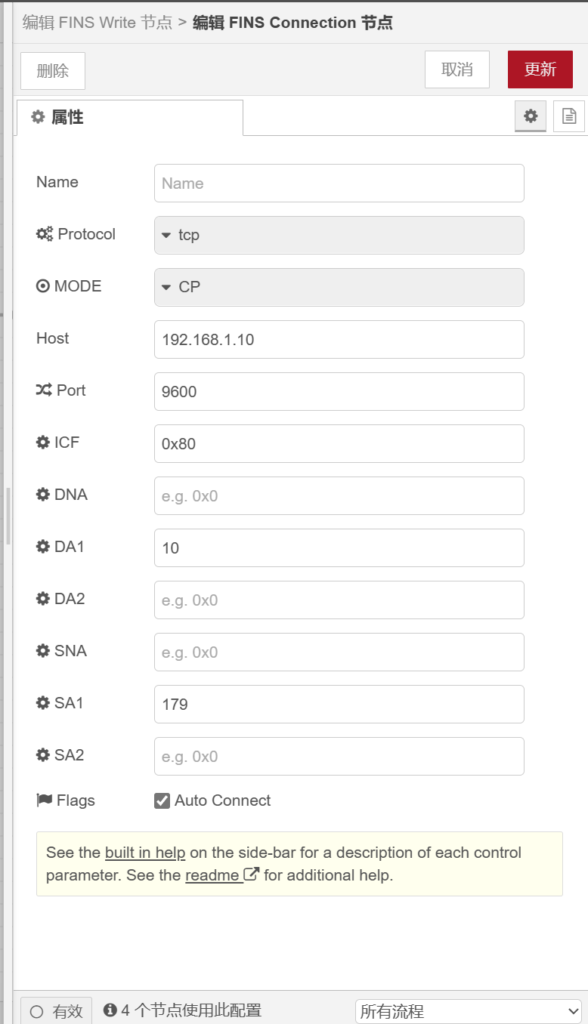

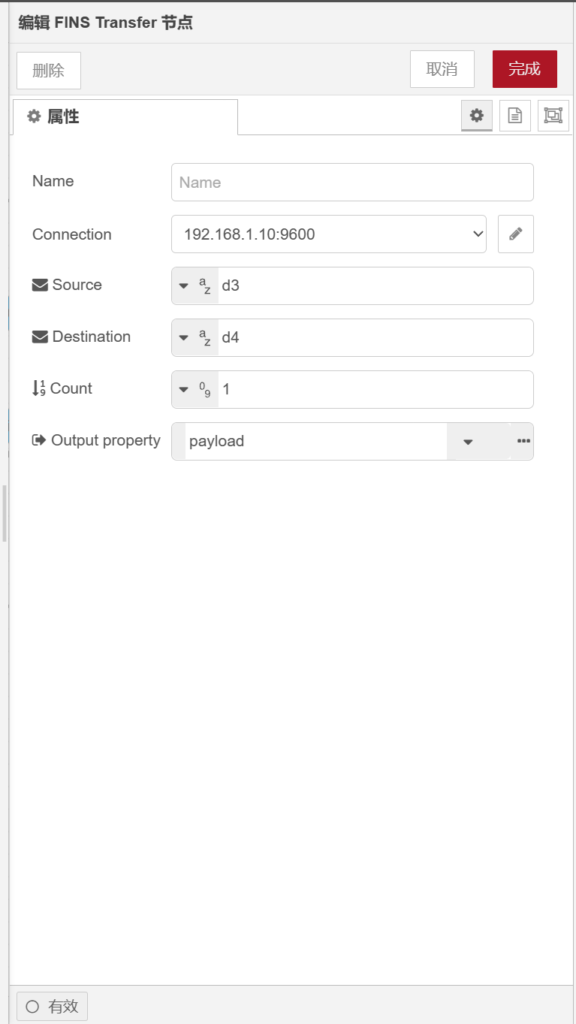

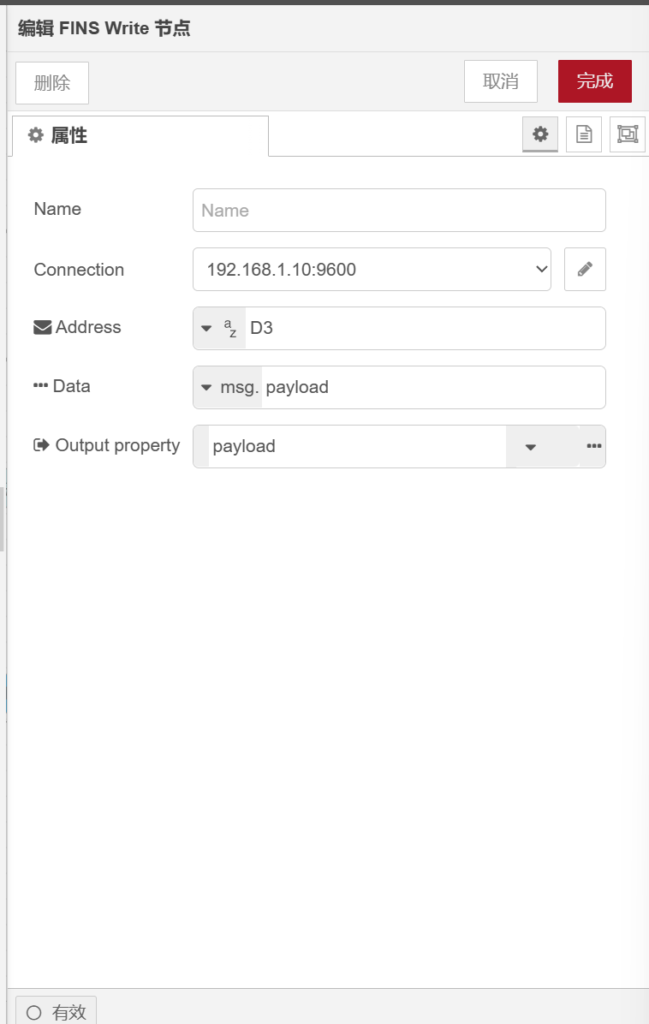

接下来我们设置【finstransfer】节点，打开此节点，在【connection】栏输入之前设好的IP地址，【source】栏输入【】，【destination】栏输入【】，【count】栏输入数字列1，【outputproperty】栏输入【payload】属性，如下图所示。

上述步骤完成后，我们就可以通过网页观看效果图了，其步骤如下。

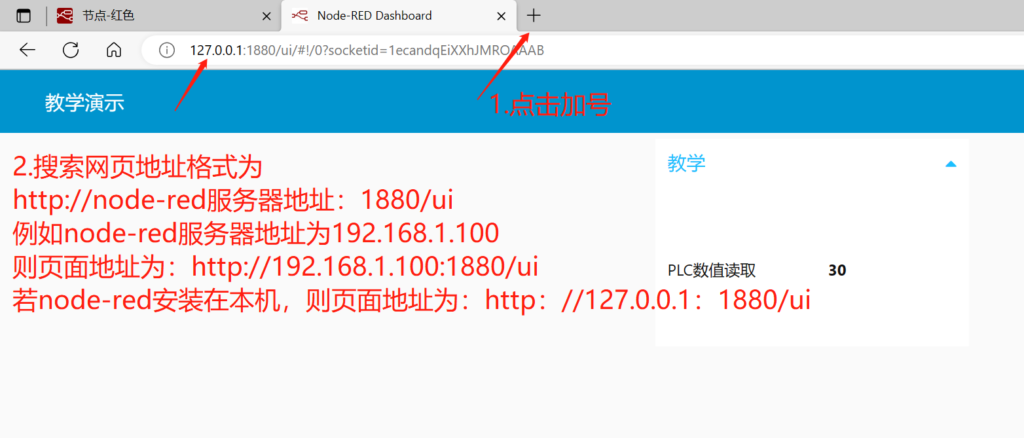

按照如上方法进入网页，其效果图如下。

在PLC数值输入输入30，PLC内也跟着变化为30，其原理是在【finswrite】节点里写入的值通过【finstransfer】节点将D3值传输到D4。

那如果要数据读取，可以进行如下步骤。

拉出我们所需节点，如下所示。

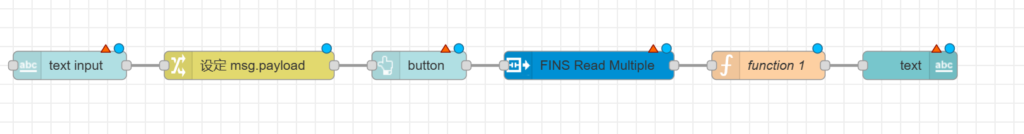

【textinput】节点和【button】节点还有【text】节点这3个节点都可以在dashboard节点工具箱内找到，【change】节点和【function】节点可以在【功能】节点工具箱内找到，【finsreadmultiple】节点可以在【omron】节点工具箱内找到，找到图上节点后，依次连起来，部署一下。

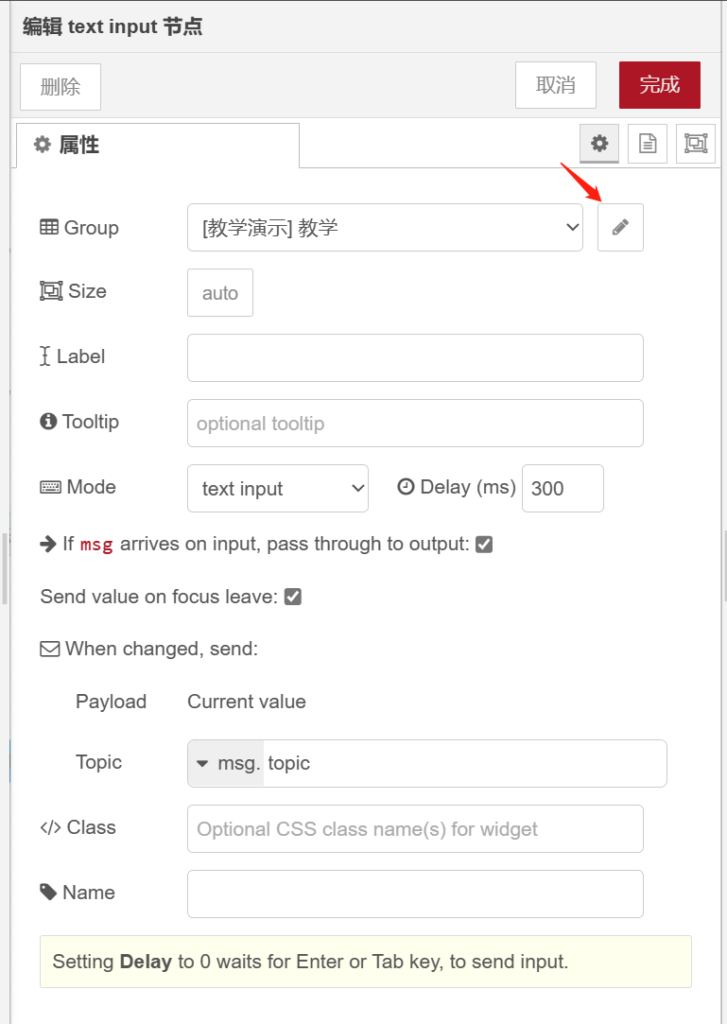

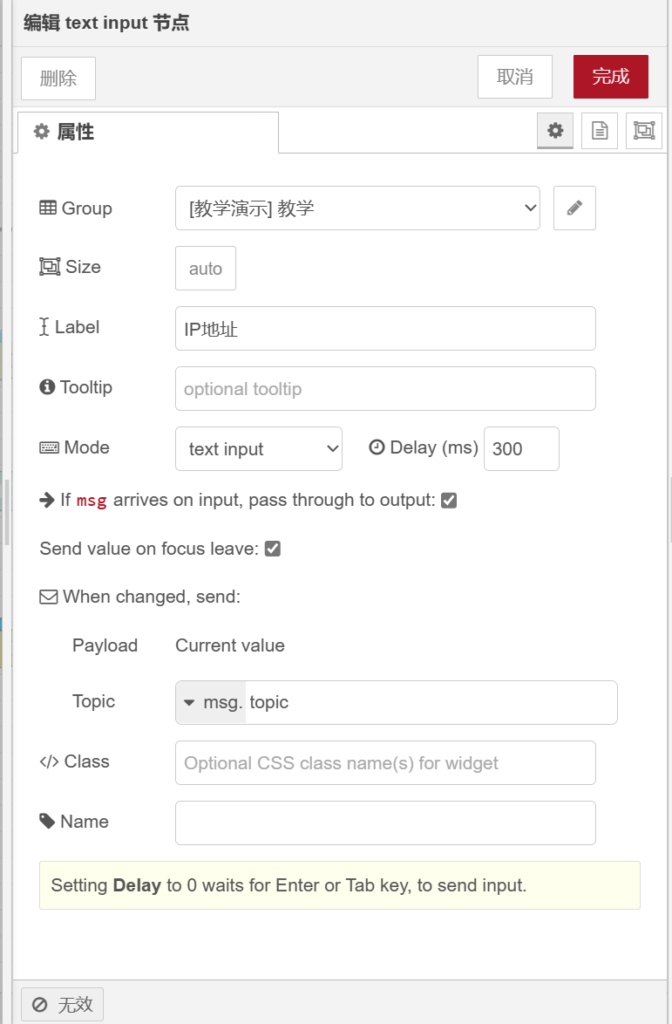

部署完成后，依次把该节点配置一下，打开【textinput】节点，在【group】栏选中教学群组，【label】栏输入IP地址，其余不变，如下所示。

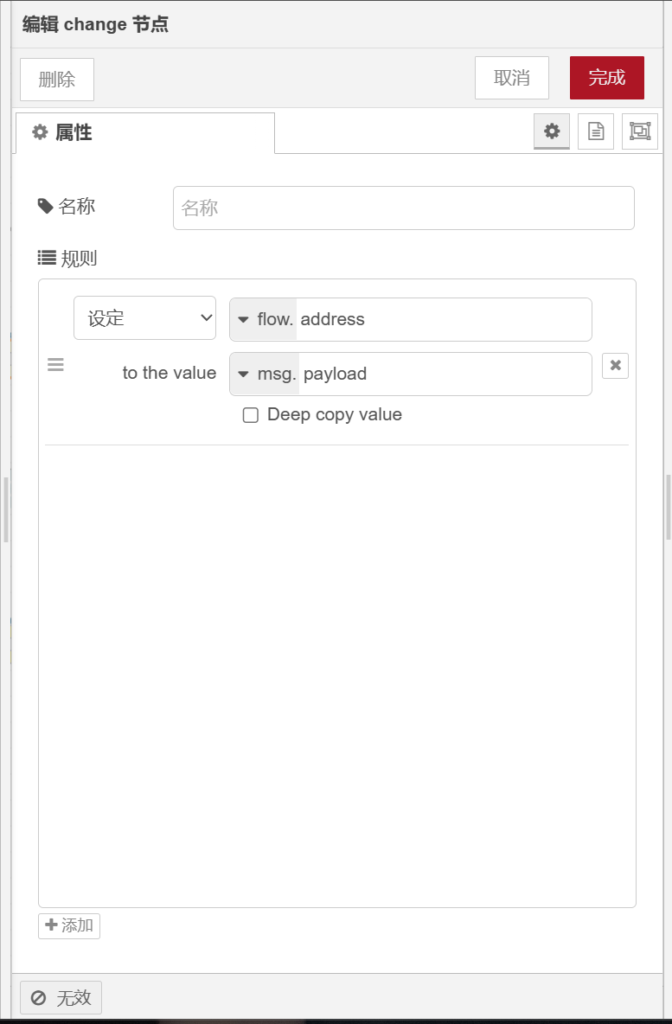

打开【change】节点，在规则栏选中设定，属性条件为【】tothevalue【】,如下图所示。

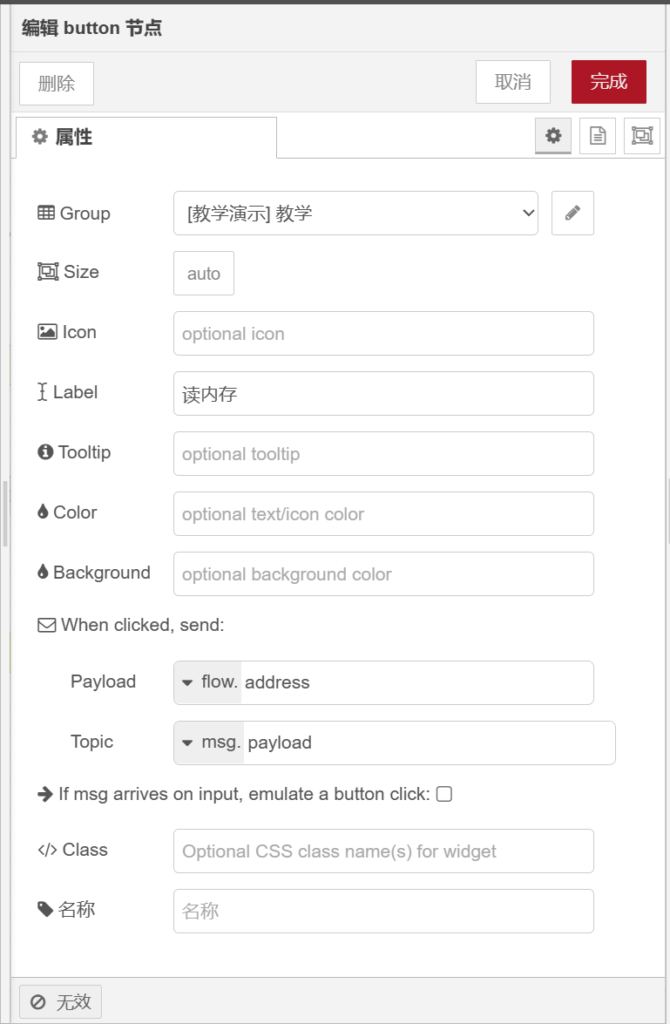

打开【button】节点，在【group】栏选中教学群组，在【label】栏输入读内存，payload属性值为【】,topic属性值为【】,如下图所示。

打开【finsreadmultiple】节点，在【connection】栏选中之前配置好的IP地址，在【addresses】栏输入【】，在【outputproperty】栏输入属性值为【】，在【output】栏选中【unsignedkey/value】，如下图所示。

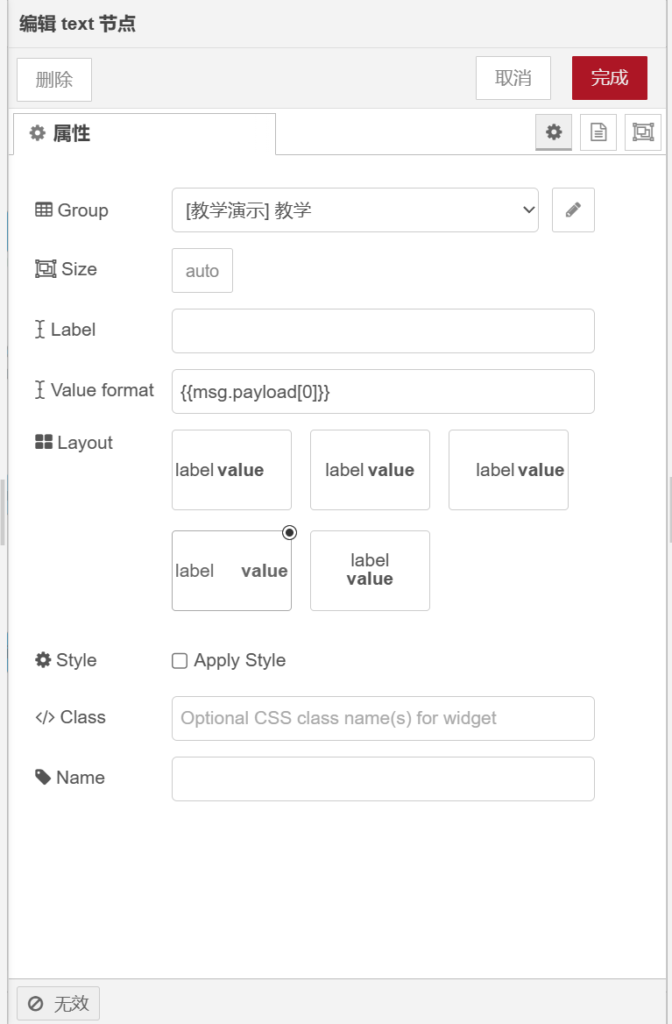

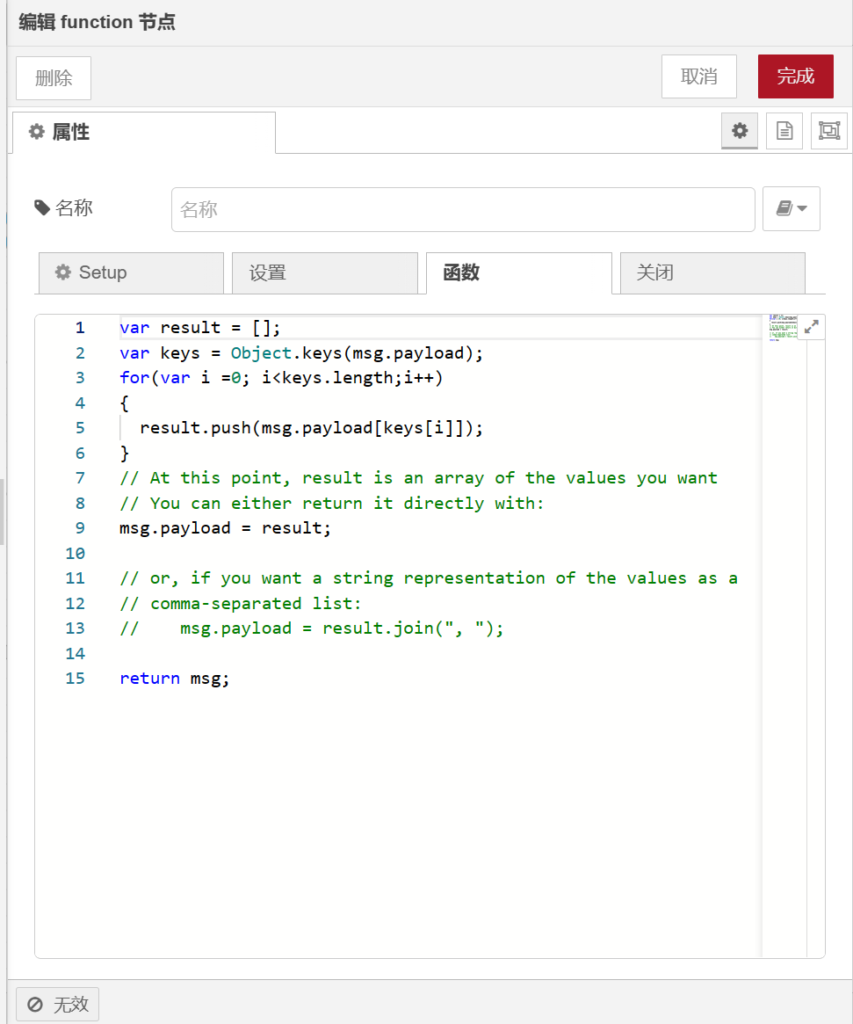

最后打开【text】节点，在【group】栏选中教学群组，在【valueformat】栏输入属性值为【{{[0]}}】，如下图所示。

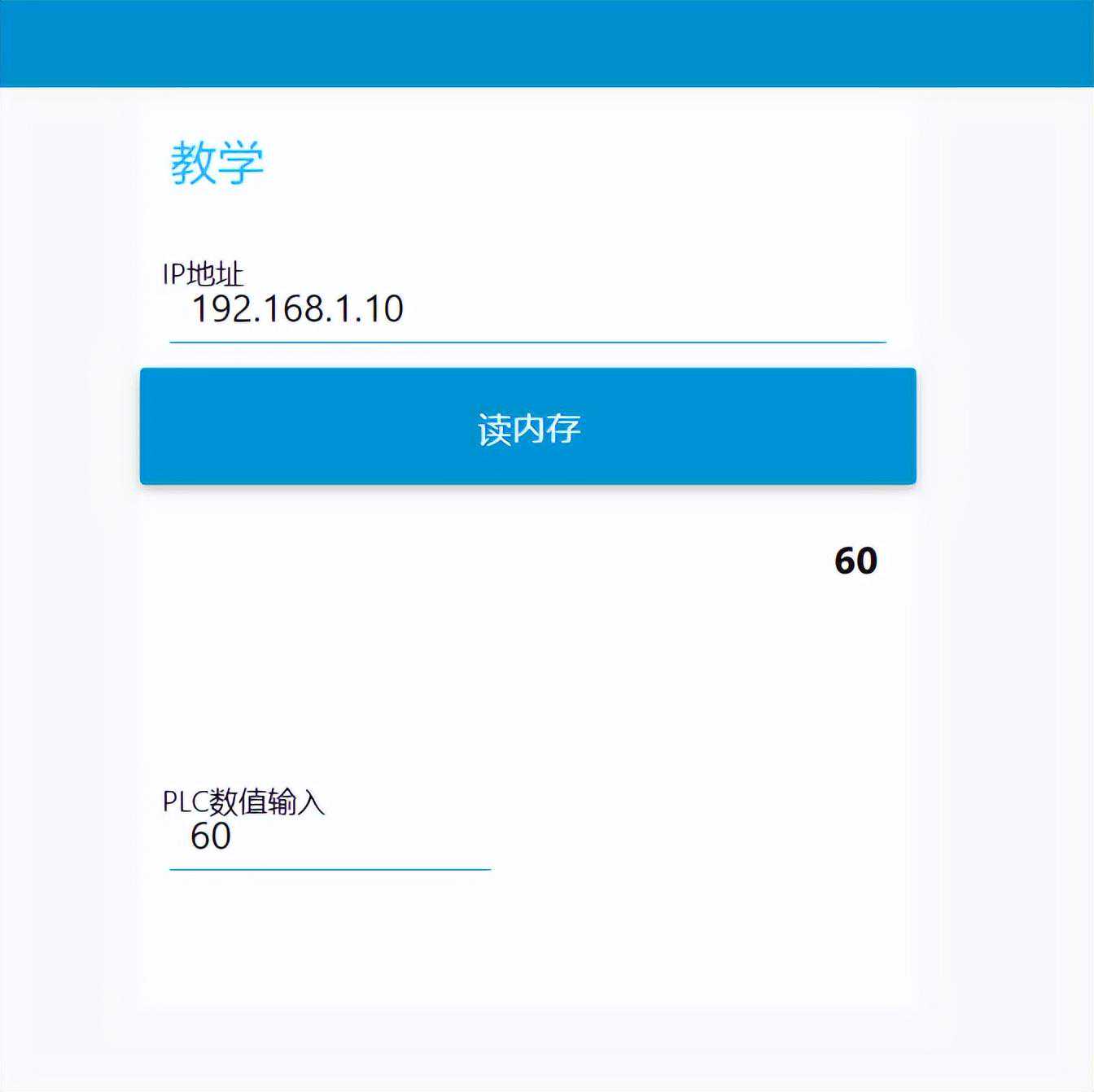

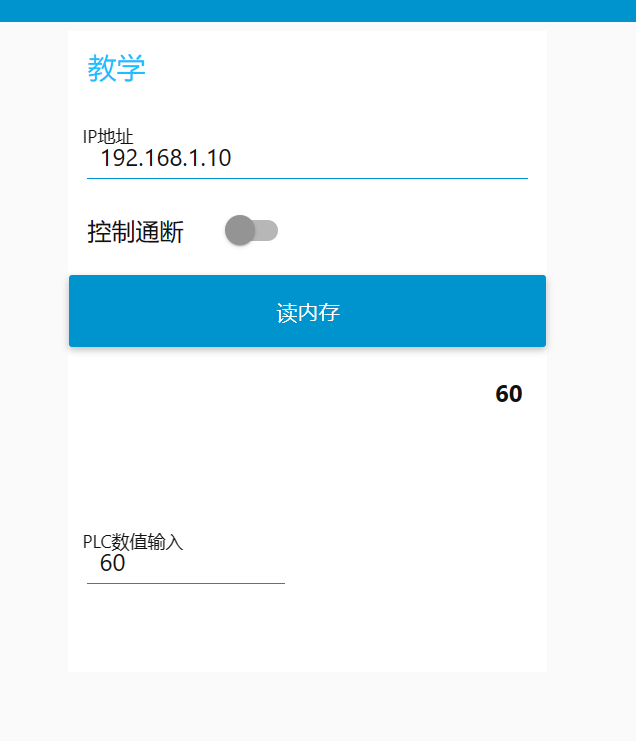

以上节点设置完成后，我们就可以进入网页观看效果图，效果图如下。

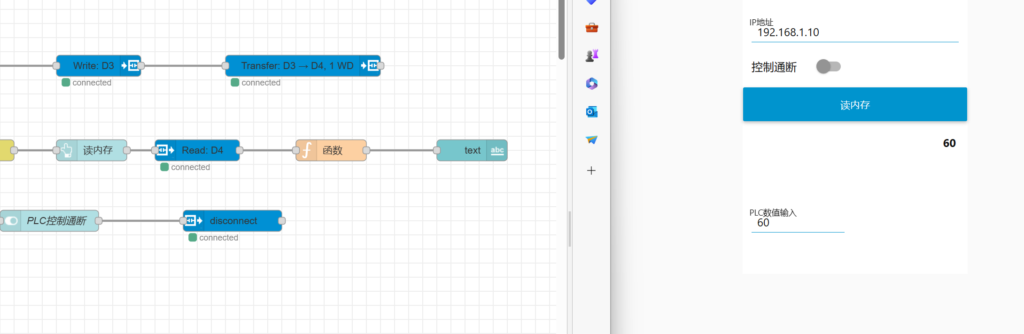

我们可以先在PLC数值输入内输入一个数值，例如本文输入的值为60，然后在IP地址栏输入PLCIP地址，通过读内存按钮来读取D4寄存器的值，因为数值输入的值会传输到D4寄存器所以我们按下读内存按钮他会读取D4寄存器的值也就是60。

那如果我们要添加一个控制通断功能我们可以进行如下操作。

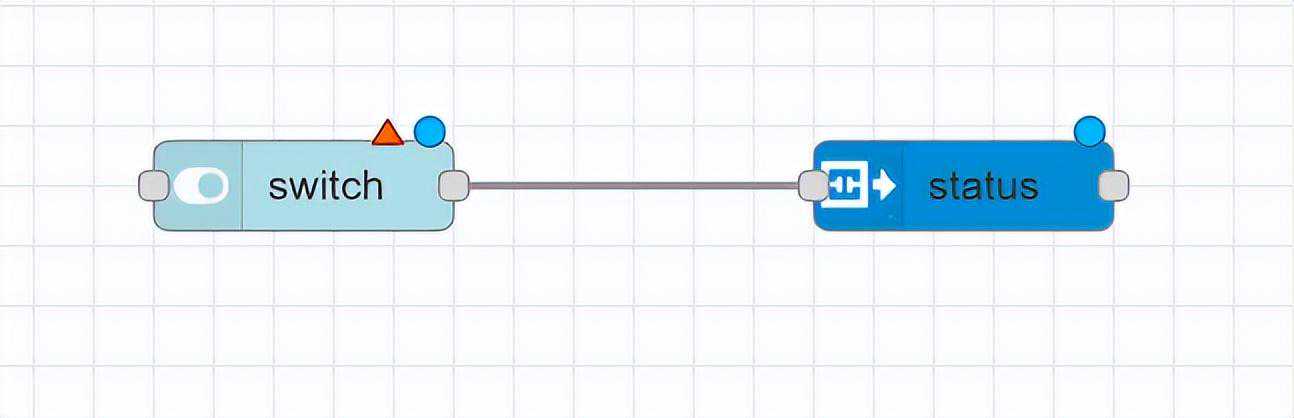

【switch】节点可以在dashboard节点工具箱里找到，【finscontrol】节点可以在omron节点工具箱里找到，找到这2个节点后，把这2个节点连起来，接下来我们把这2个节点配置以下。

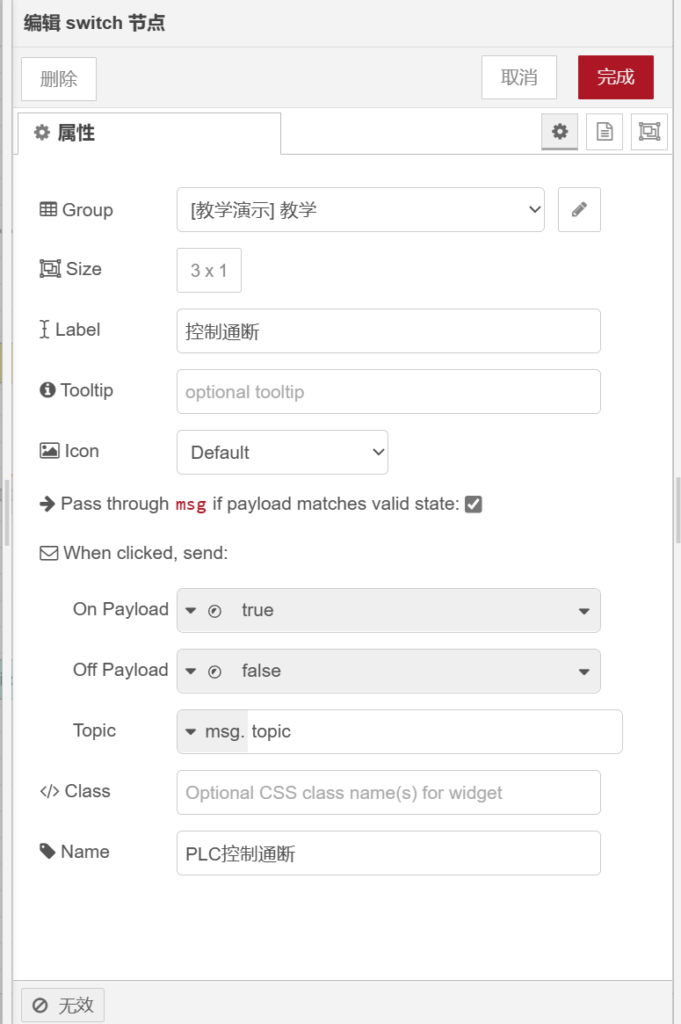

打开【switch】节点，在【group】栏输入教学群组，在【label】栏输入控制通断，在【onpayload】栏输入布尔值true，在【offpayload】栏输入布尔值false，在【topic】栏输入属性值为【】，在【name】栏输入PLC控制通断，如下图所示。

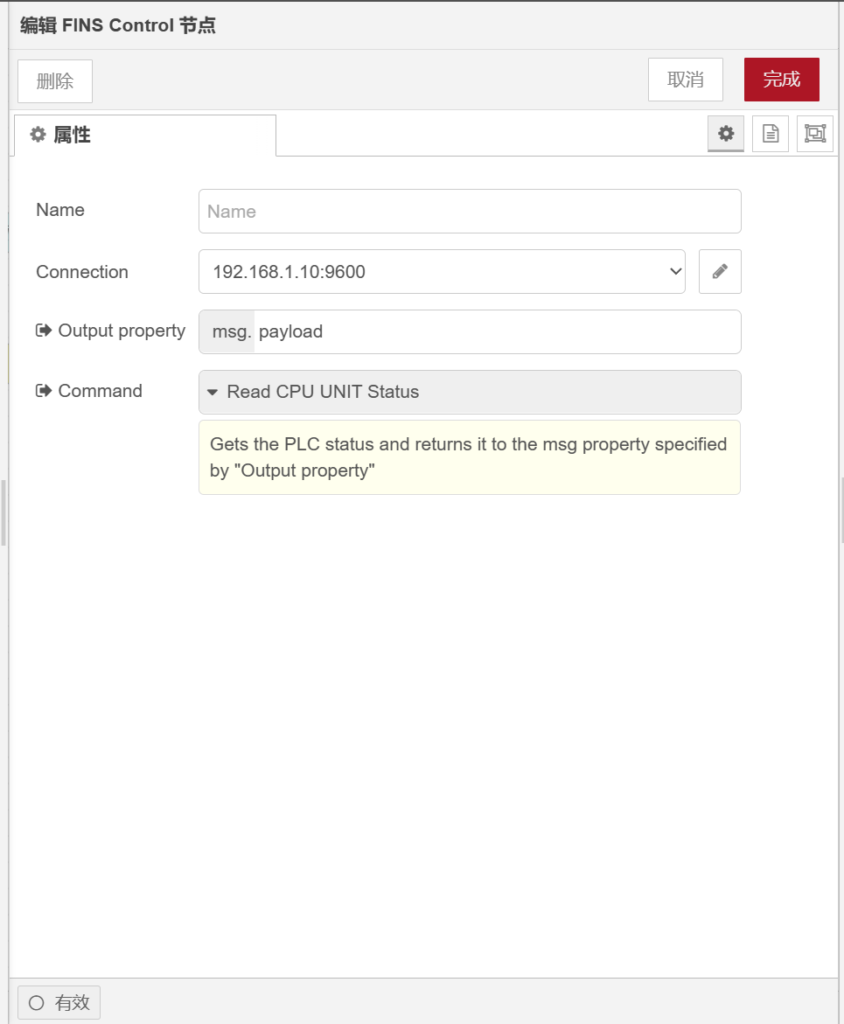

打开【finscontrol】节点，在【connection】选中配置好的IP地址，在【outputproperty】选中属性值为【】,在【command】栏选中【readcpuunitstatus】，如下图所示。

我们可以通过控制通断来连接与断开PLC连接，如下所示。

当控制通断关闭时PLC连接，控制通断打开时PLC断开连接。
