FX3U-4AD/FX3UC-4AD模拟量输入模块
功能概要

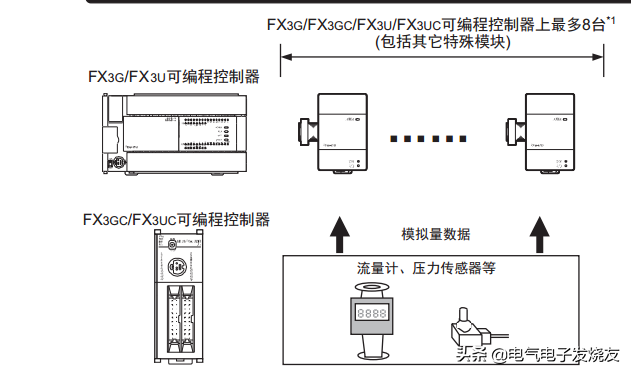

FX3U-4AD连接在FX3G/FX3GC/FX3U/FX3UC可编程控制器上，是获取4通道的电压/电流数据的模拟量特殊功能模块。FX3UC-4AD不能连接在FX3G/FX3U可编程控制器上。
1)FX3G/FX3GC/FX3U/FX3UC可编程控制器上最多可以连接8台*1。(包括其它特殊功能模块的连接台数。)
2)可以对各通道指定电压输入、电流输入。
3)A/D转换值保存在4AD的缓冲存储区(BFM)中。
4)通过数字滤波器的设定，可以读取稳定的A/D转换值。
5)各通道中，最多可以存储1700次A/D转换值的历史记录。
一、系统配置

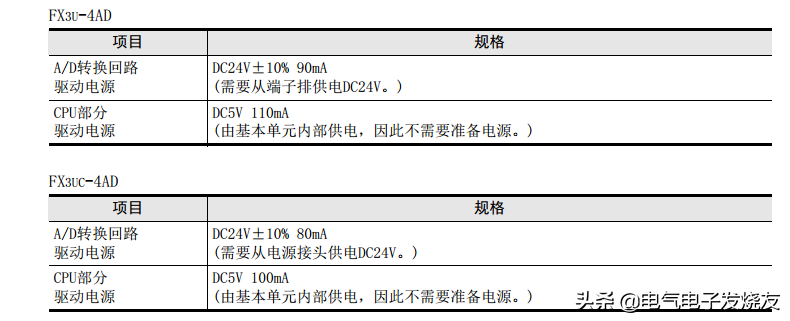

二、FX3U模块的电源规格

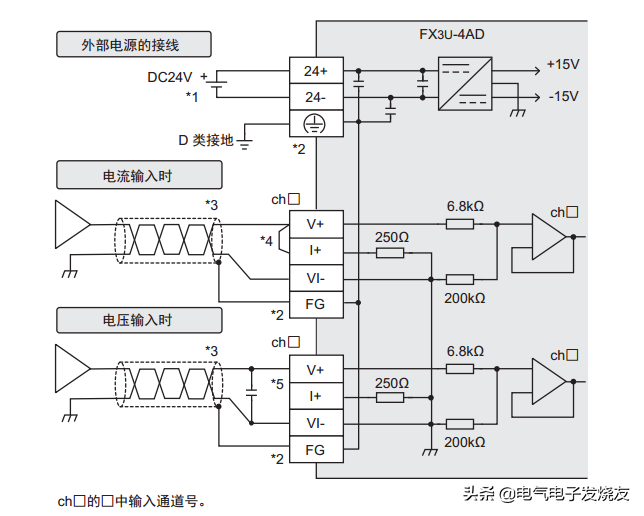

三、模拟量输入接线
模拟量输入的每个ch(通道)可以使用电压输入、电流输入
1.连接的基本单元为FX3G/FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。
2.在内部连接「FG」端子和「」端子。没有通道1用的FG端子。使用通道1时，请直接连接到「」端子上。
3.模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。
4.电流输入时，请务必将「V+」端子和「I+」端子短接。
5.输入电压有电压波动，或者外部接线上有噪音时，请连接0.1～0.47F25V的电容。

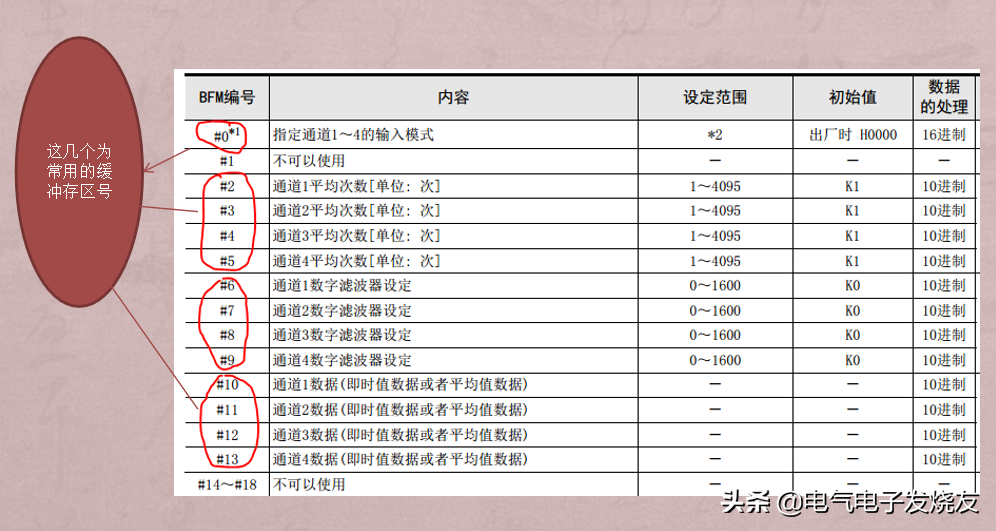

四、缓冲存储区(BFM）
五、电压\电流输入模式选择
六、例题练习使用AD模块
控制要求条件
1)系统构成FX3U可编程控制器上连接了FX3U-4AD(单元号:0)。
2)输入模式设定通道1、通道2为模式0(电压输入，-10V～+10V→-32000～+32000)。设定通道3、通道4为模式3(电流输入，4mA～20mA→0～16000)。
3)平均次数设定通道1、通道2、通道3、通道4为1次。
4)软元件的分配
软元件内容
D0通道1的A／D转换数字值
D2通道2的A／D转换数字值
D4通道3的A／D转换数字值
D6通道4的A／D转换数字值

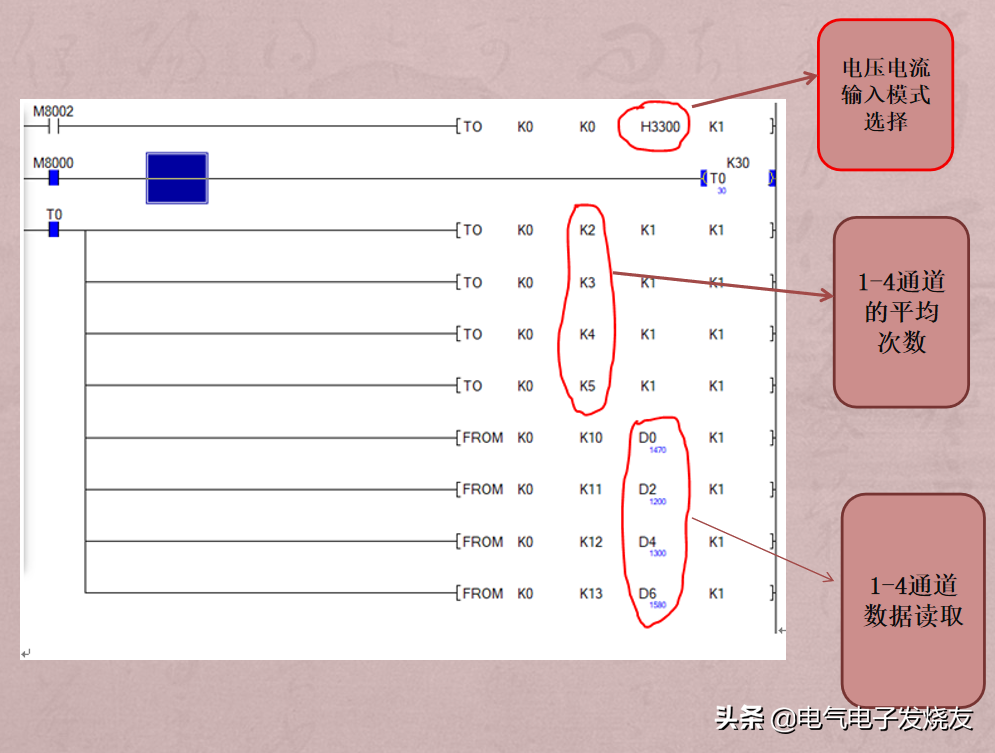

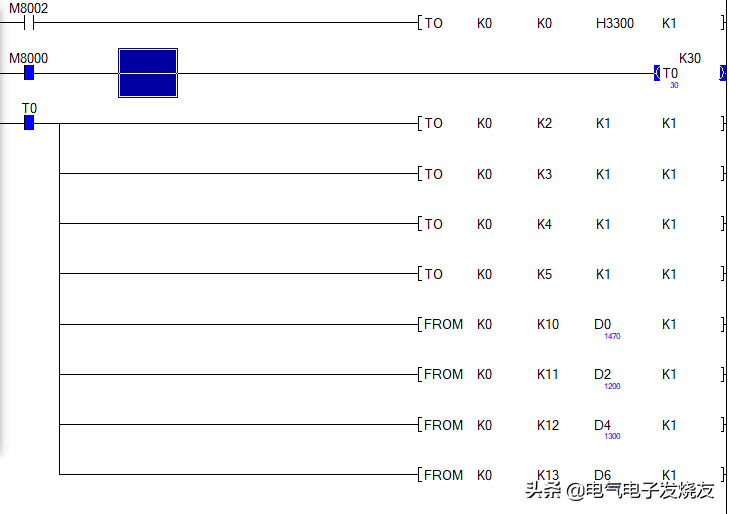

七、编写梯形图
八、程序分析
