触摸屏与西门子1200、1500的变量连接
上期介绍的是触摸屏与西门子200smartPLC的通讯、变量连接
本期介绍的是触摸屏与西门子1200、1500的变量连接，1200、1500PLC依托的编程软件为博图，且1200与1500是一致的。

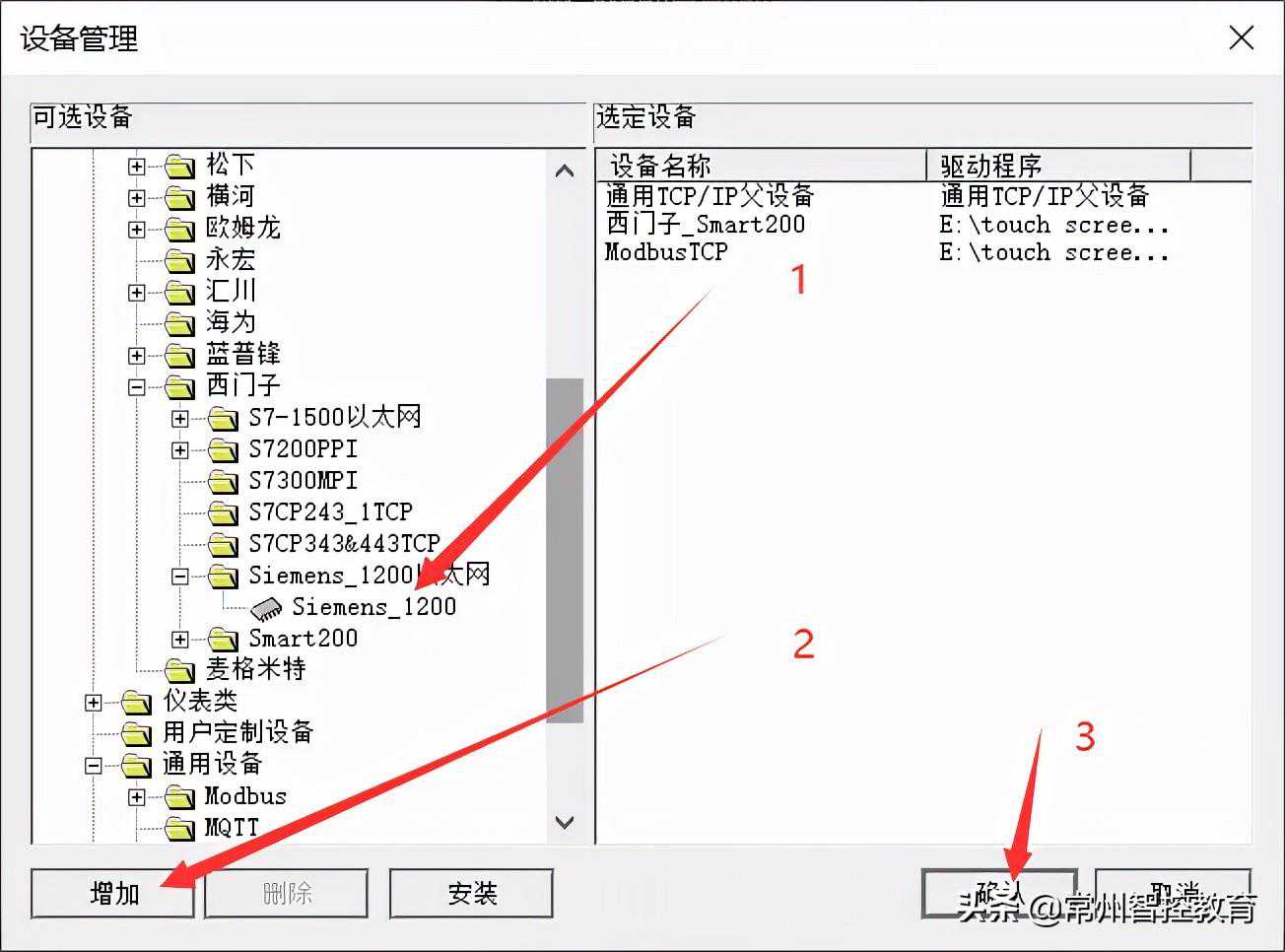

新建一个项目，如之前smart一般添加设备如图1所示：
图1

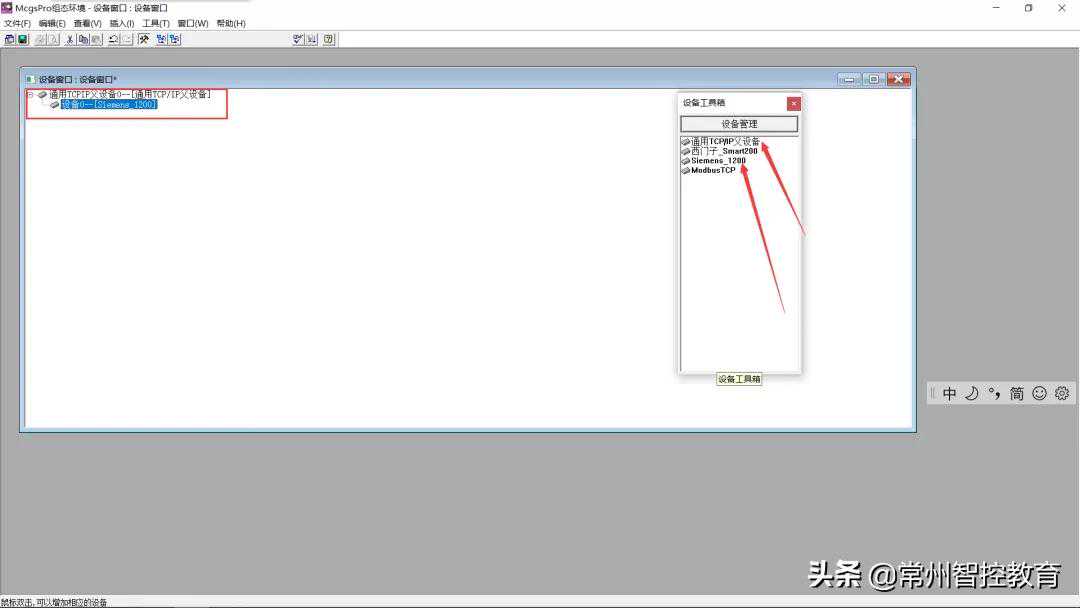

添加完1200的设备通道后，分别双击“通用TCP/IP父设备”，“Siemens_1200”进行设备添加，添加完如图2所示：
图2
修改本地、远程IP地址，以确保PLC能够与触摸屏进行通讯，如图3所示：
图3

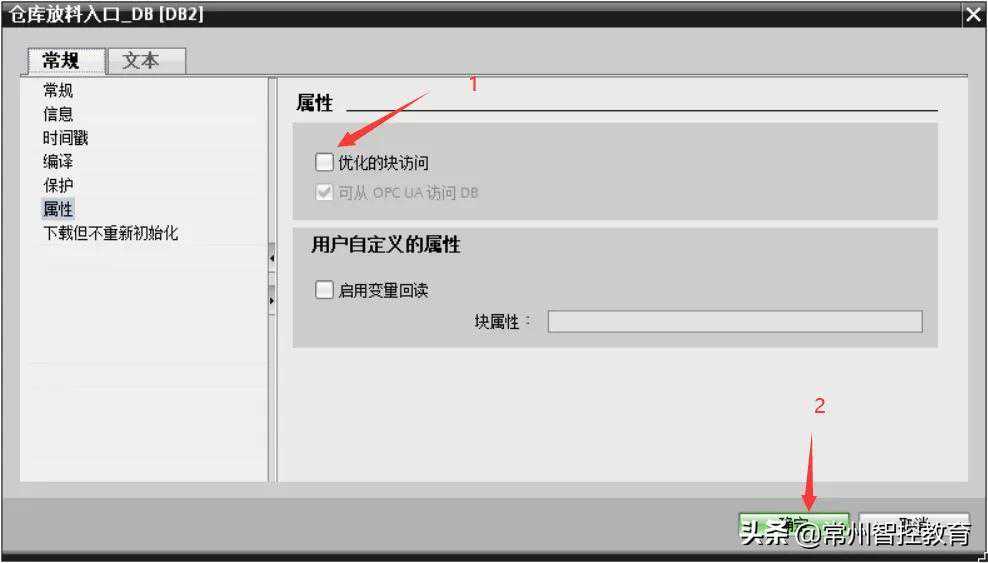

双击“设备0-【Siemens_1200】”打开设备编辑窗口，所有I点、Q点、M点都与200smart一般无二，所以在这里就不过多展示，但MCGSPro中默认的设备通道是V寄存区，但从1200、1500等PLC都没有V寄存区，代替的是DB块，可以指针寻址BD块的地址，在此之前，右击DB块打开属性，将“优化块访问”的选项去除，并编译BD块，如图4、图5所示：
图4
图5

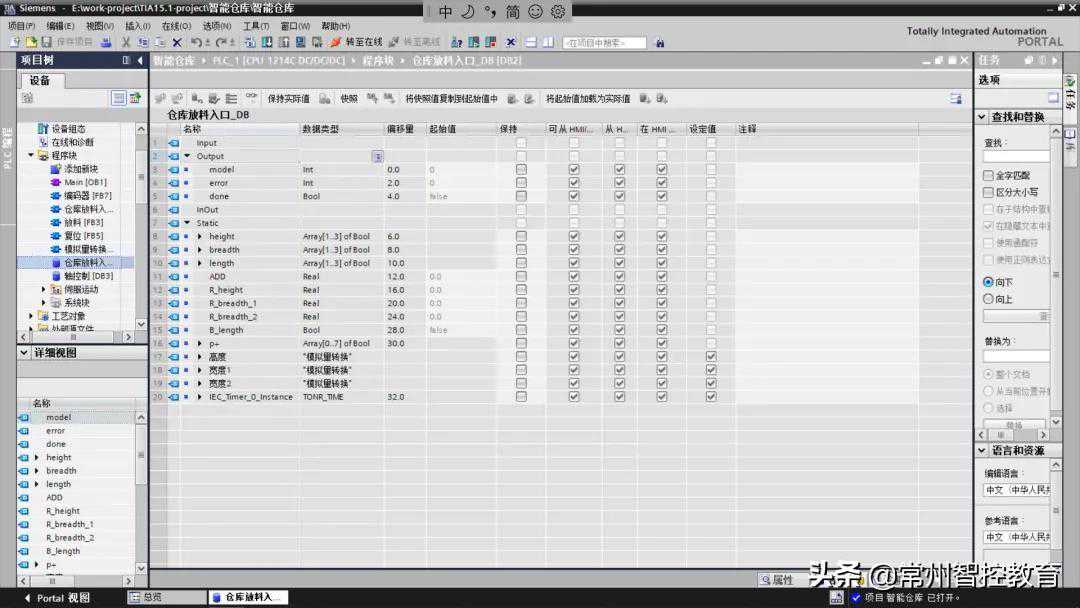

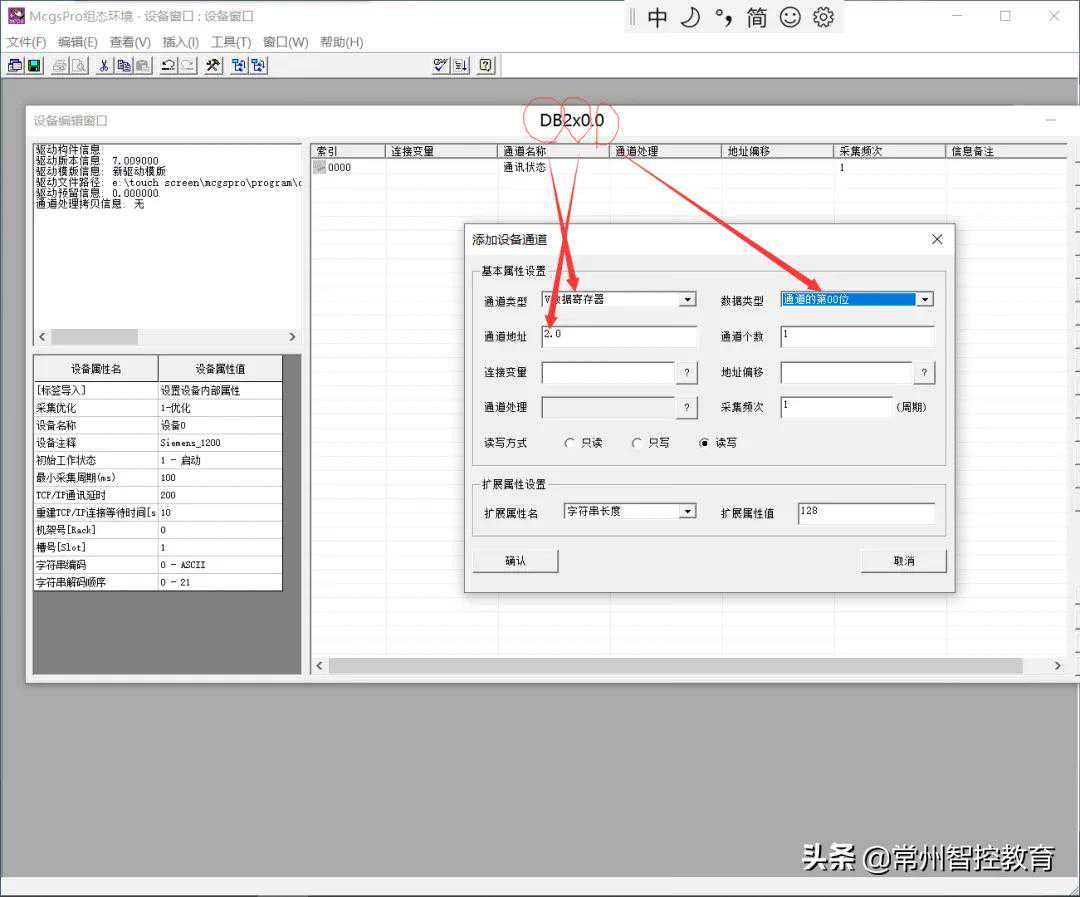

以“model”变量为例，model地址为：，在触摸屏中对应的就是：V数据寄存器，通道地址对应的是2.0，通道位数为第0位。如图6所示：
图6

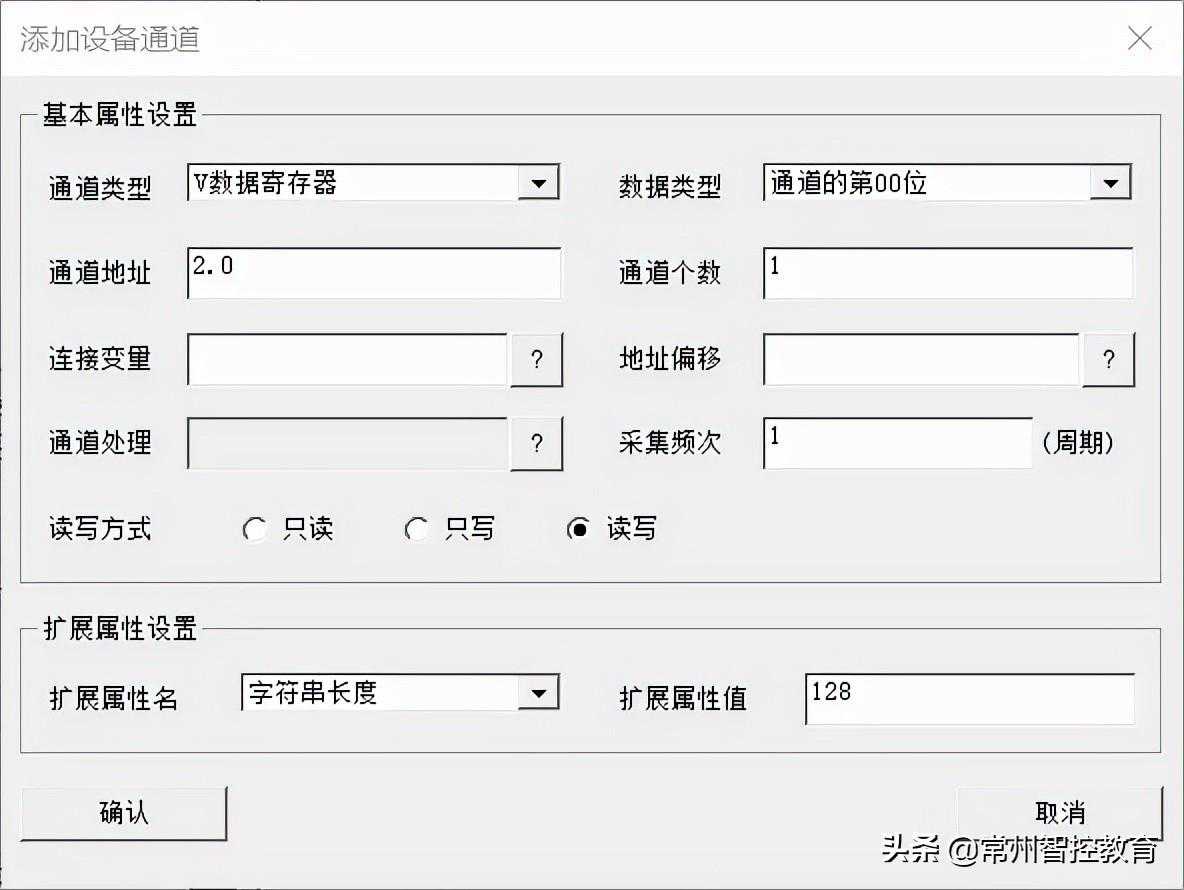

触摸屏中对应的设备通道如图7所示：
图7
后面也是与smart一致，连接变量等操作。这样便能够进行连接、通讯。
MCGSPro与博图软件变量的快速连接

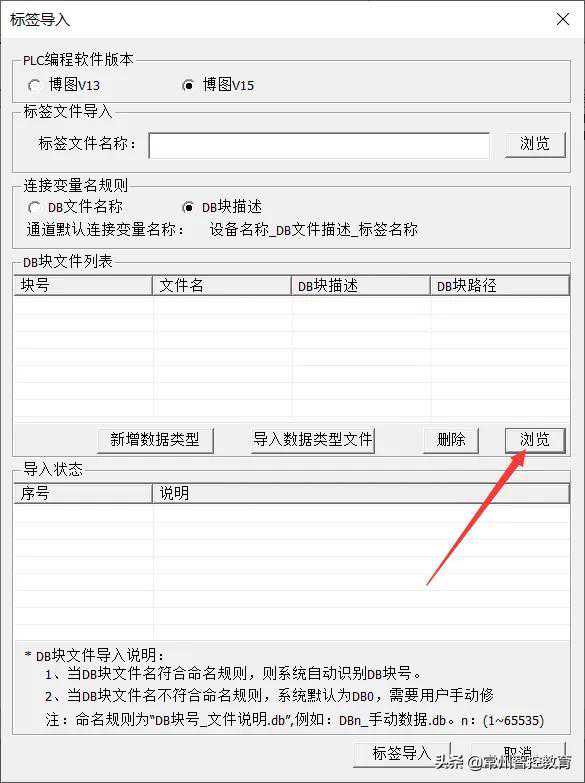

上面介绍了触摸屏与1200的基本连接方式，接下来继续将介绍较为简便的快速添加方法，仅限于DB块。且在触摸屏MCGS中所不具备的功能，仅在MCGSPro中新增的功能——标签导入功能，这种方法能与特定版本的博图进行快速变量连接。

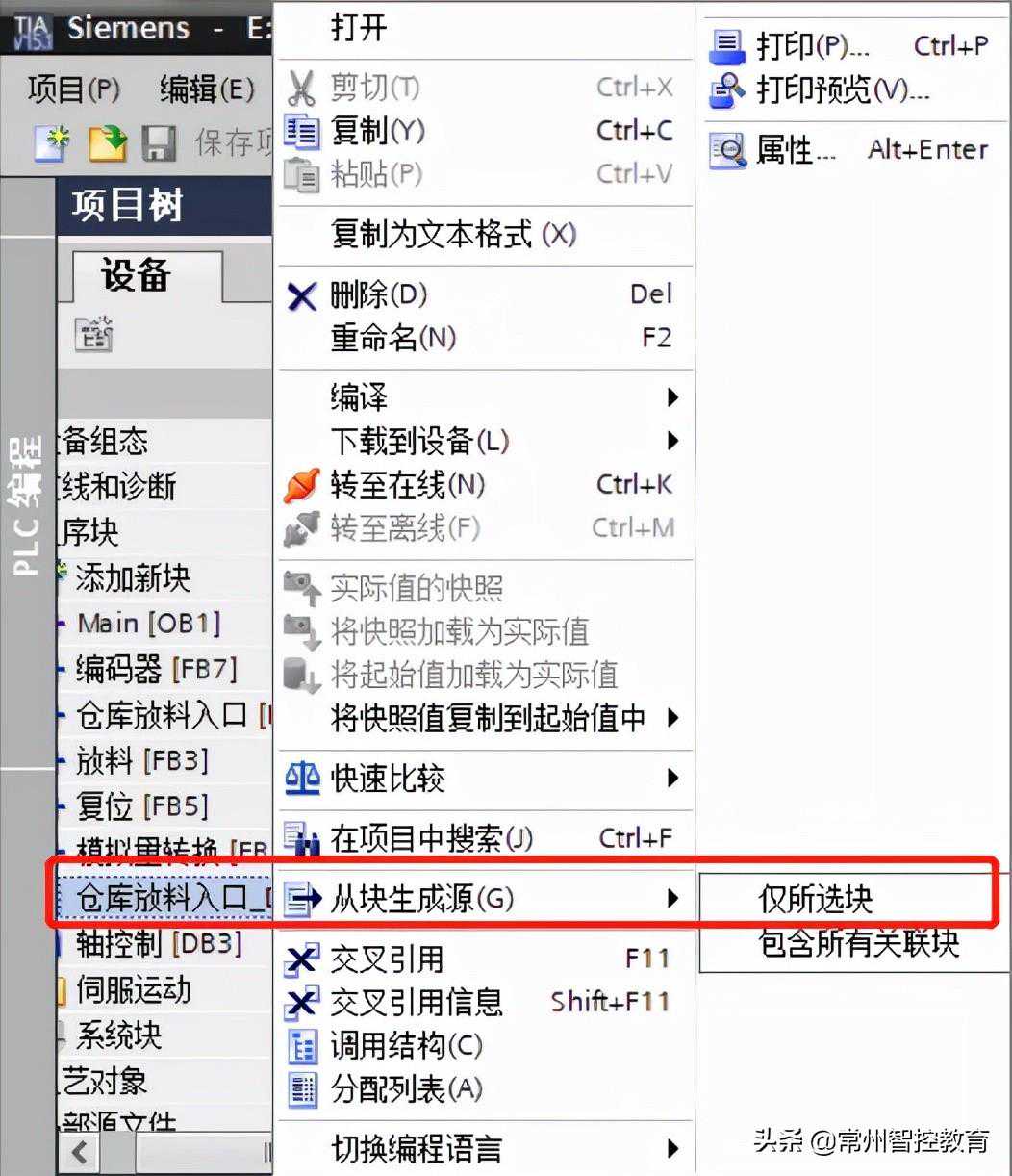

图1

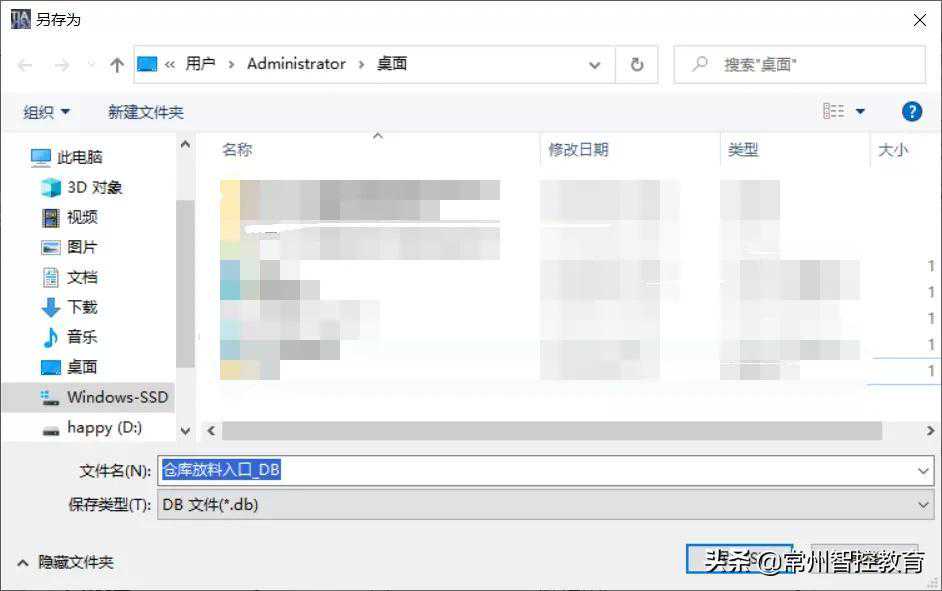

图2
图3

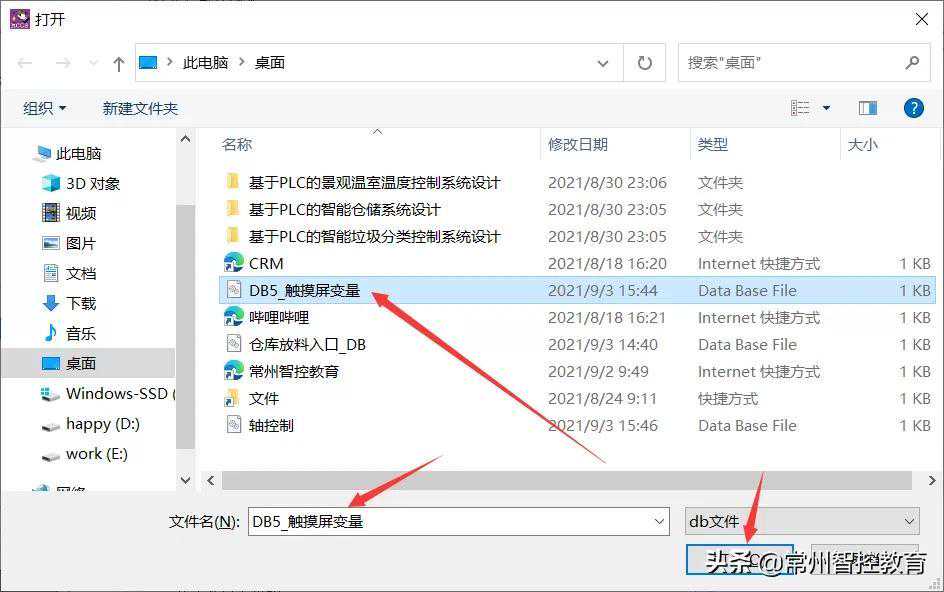

图4
图5

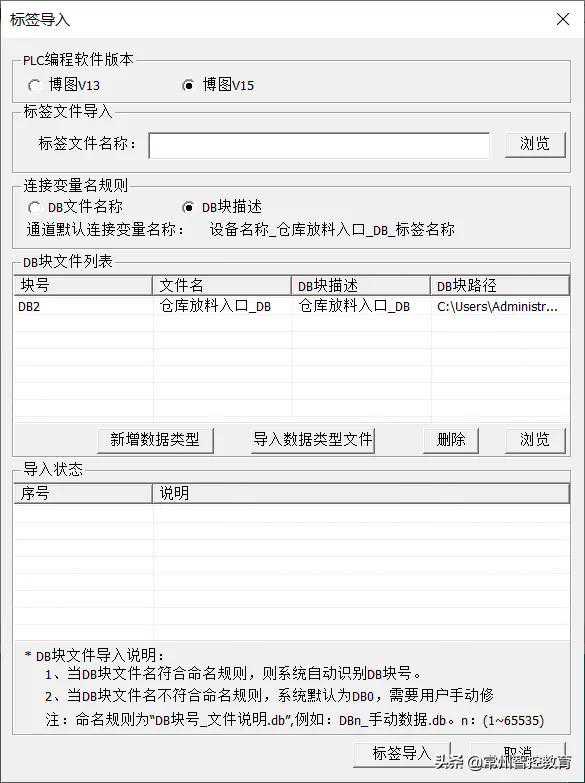

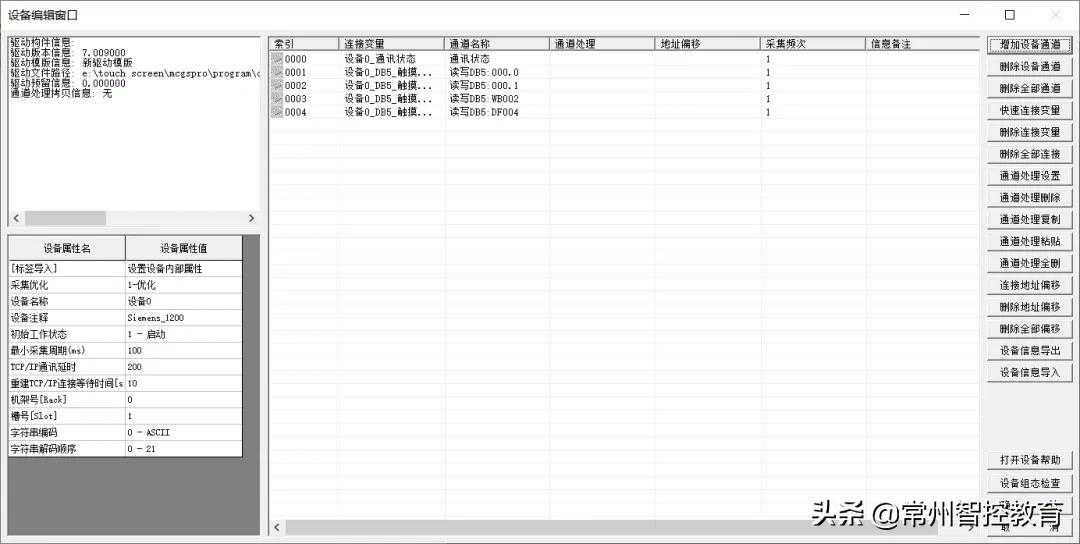

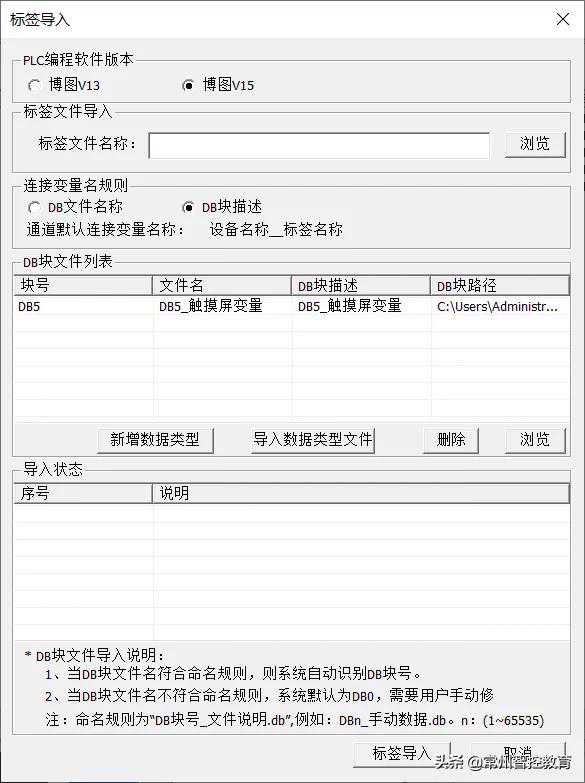

添加后如图6所示，在DB块文件列表中便出现了添加的DB块，由软件内可看出：当我们调用的DB块名称符合命名规则（DB块号_文件说明.db）时，触摸屏能过够自动识别块号，否则触摸屏内的DB块号成为默认0，二者块号不统一会报错，所以出现不统一时可以双击DB0，将其修改为对应DB号，这样才能够正常连接。如图7、图8所示：
图6
图7
图8
图9
至此，变量添加完成。
这次详细给大家介绍了触摸屏与西门子1200,1500的变量链接，大家利用空余时间要复习！
