本文章会详细介绍不带网口的超薄笔记本与西门子S7-200smartPLC通讯连接的步骤，不带网口的超薄笔记本通常有两种方法进行与PLC进行通讯连接，第一种为使用扩展坞或者转换器连接PLC，第二种为使用WiFi连接PLC。
硬件连接1.扩展坞（转换器）连接
通过网上购买扩展坞或者UBS转网口的转换器，这些转换器于扩展坞一般都是免驱的设备，插到电脑中会生成一个USB网卡驱动，扩展坞或者转接器上的网口通过网线与PLC连接。
这里推荐绿联的扩展坞，通过测试USB-C多功能扩展坞可以搜索到200smart的PLC，此款是Type-C的接口，如图1所示，如果不是Type-C的接口的笔记本电脑请购买USB的扩展坞。
图1
注意：使用扩展坞或者转接器可能会导致搜索200SMARTPLC时会搜索不到CPU，只有少部分扩展坞与PLC连接能搜索到CPU，也和电脑系统有关系，推荐安装微软下载的纯净版系统。
2.WIFI连接
200smartPLC与WIFI路由器用网线连接，电脑连接WIFI。
确认网卡驱动1.扩展坞（转换器）网卡驱动

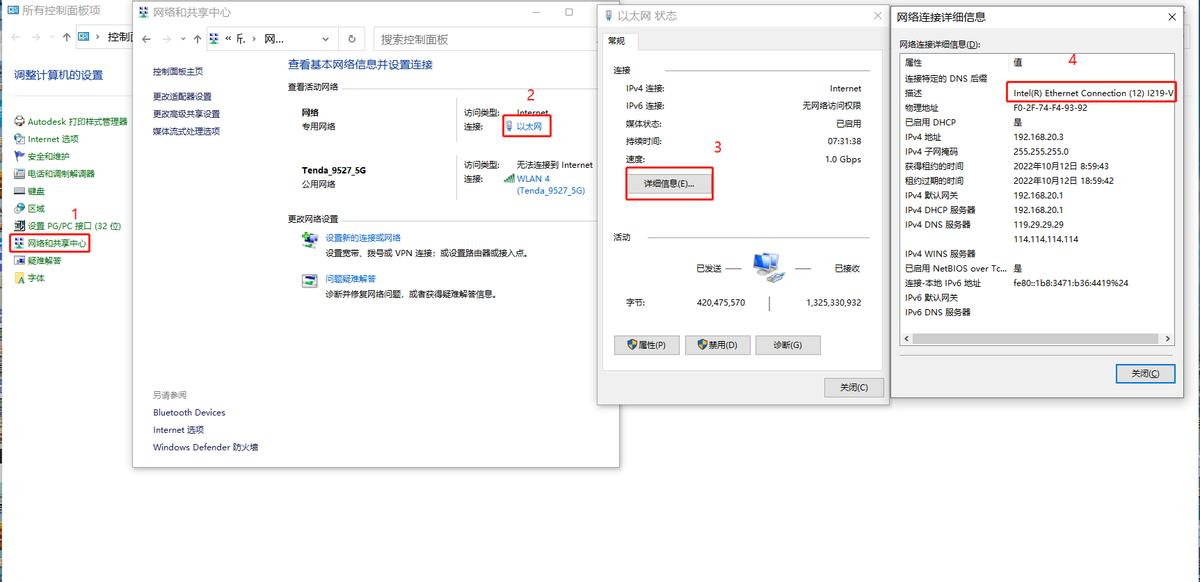

这里以win10的系统为例，步骤如图2所示。
在控制面板中找到网络和共享中心；
在描述中可以看到以太网卡驱动名称。
图2
2.WIFI网卡驱动
这里以win10的系统为例，步骤如图3所示。
在控制面板中找到网络和共享中心；
在描述中可以看到WIFI网卡驱动名称。
图3

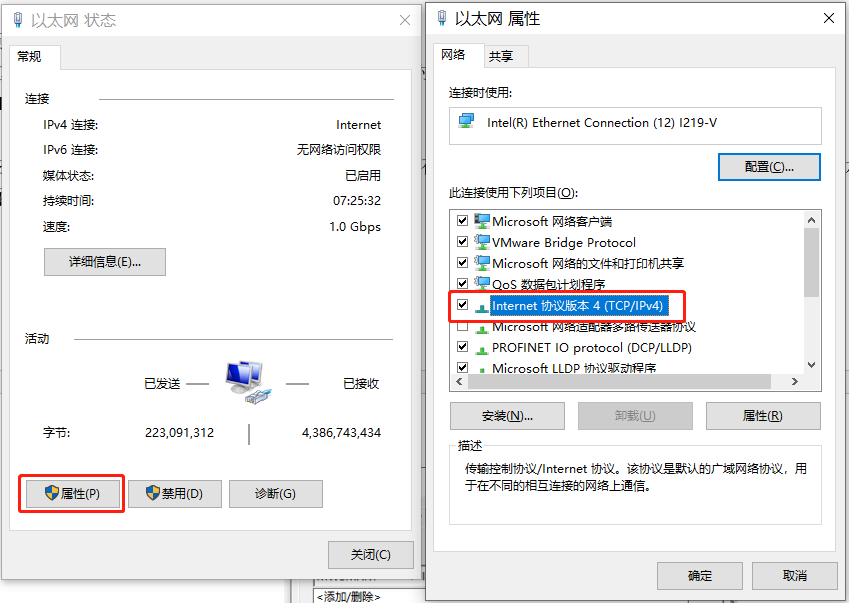

IP地址设置1.以太网ip地址
1）手动IP地址设置
如图5所示，使用下列的IP地址需要手动输入一个IP地址，需要与PLC同一网段。

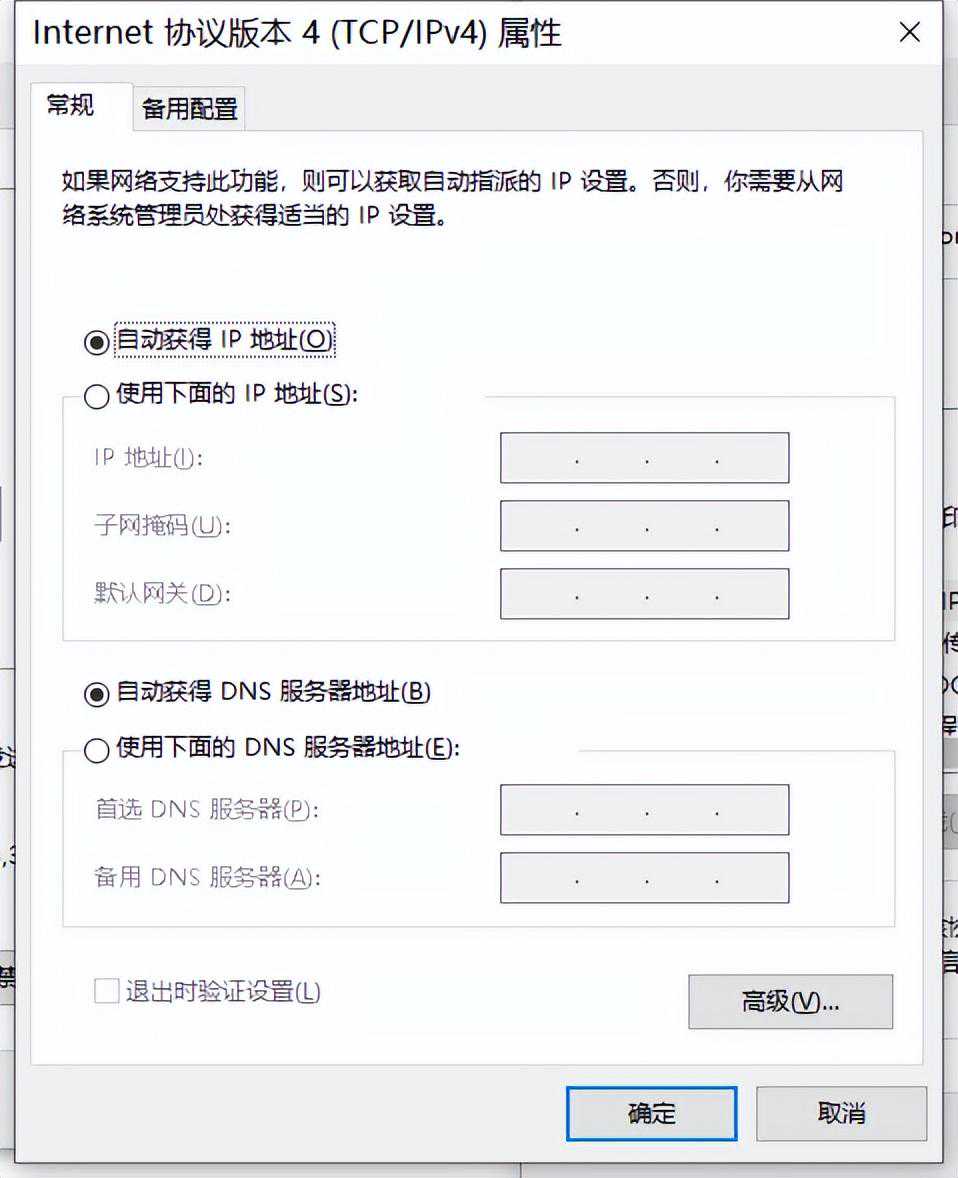

2）自动IP地址设置
自动获取IP地址，IP地址这些是不可更改的，如图6所示，电脑会自动生成一个IP地址，IPv4地址是电脑自动生成的IP地址，查看方式如图2所示。
图4
图5
图6

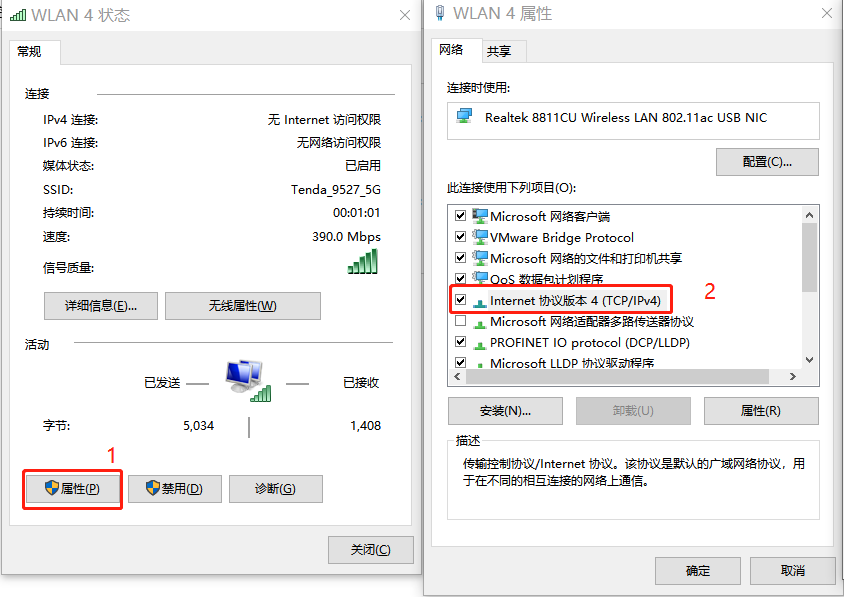

2.WIFIip地址
1）手动IP地址设置
如图8所示，使用下列的IP地址需要手动输入一个IP地址，需要与PLC同一网段。
2）自动IP地址设置
自动获取IP地址，IP地址这些是不可更改的，如图9所示，电脑会自动生成一个IP地址，IPv4地址是电脑自动生成的IP地址，查看方式如图3所示。
图7
图8
图9
设置PG/PC访问接口这一步非常的重要，如果你的电脑的PGPC访问接口设置不对也会导致你的软件连接不上PLC。

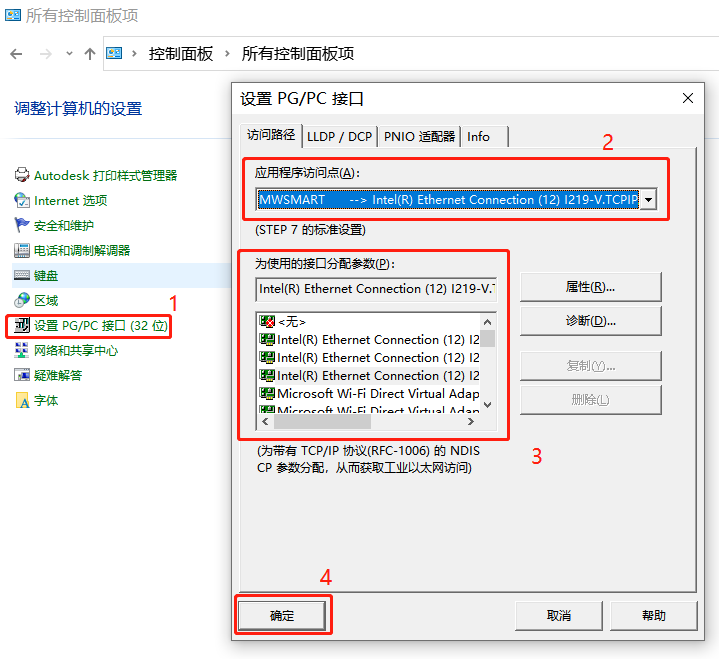

1.以太网连接设置PG/PC访问接口
注意：如果不知道自己使用的是哪个网卡驱动请参照图2。
图10
图11

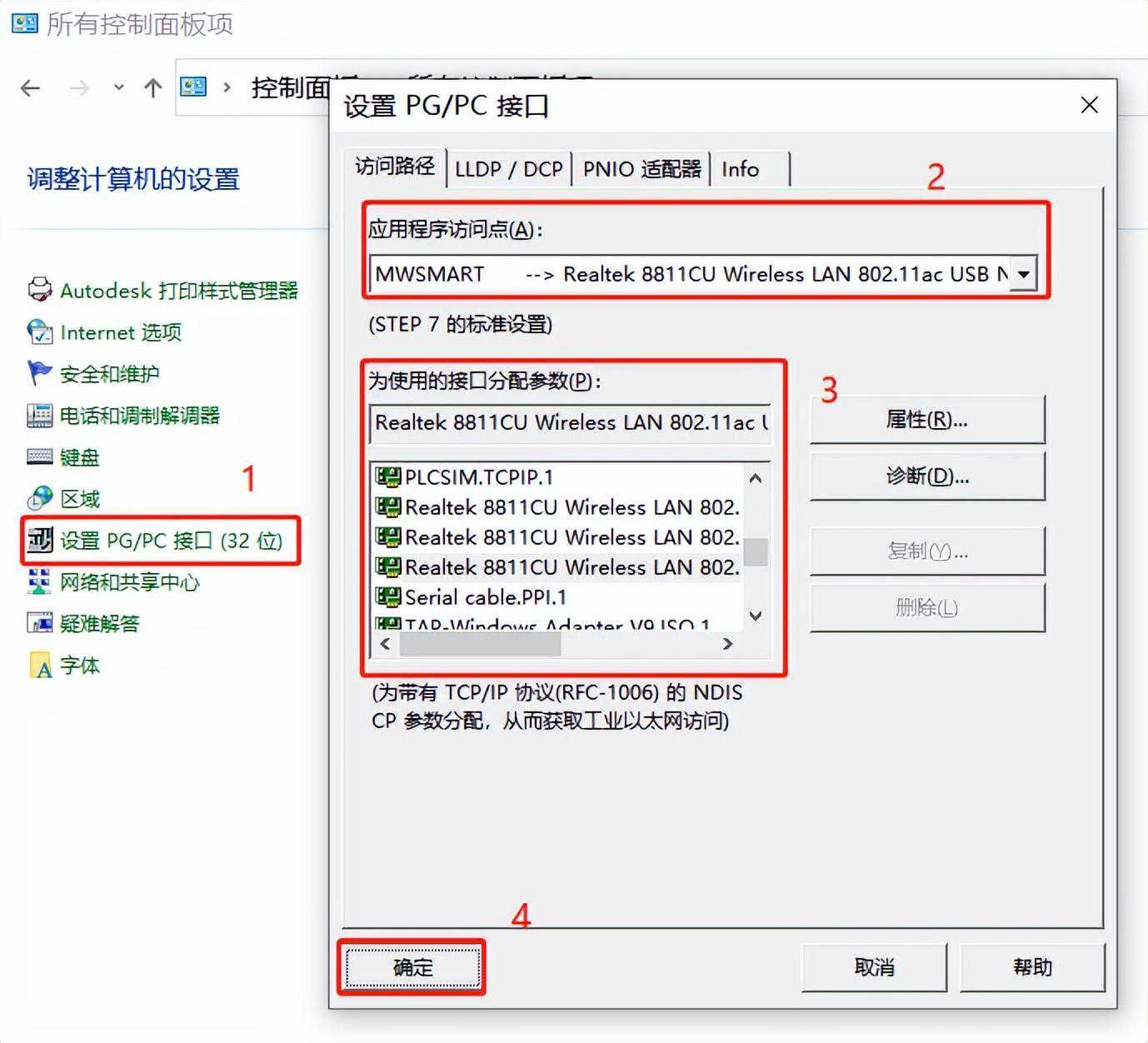

2.WIFI连接设置PG/PC访问接口
注意：如果不知道自己使用的是哪个网卡驱动请参照图3。
图12
图13
软件连接PLC打开STEP7-MicroWINSMART软件，在项目中找到通讯，如图14所示。
图14
扩展坞（转换器）网卡连接
1）正常搜索到CPU

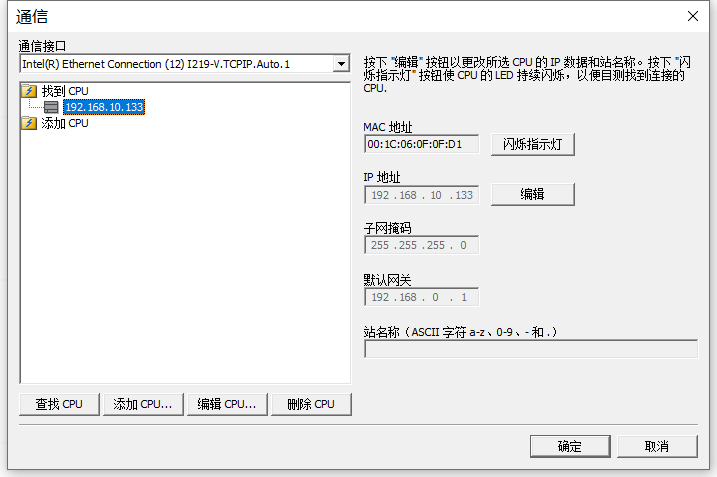

通讯接口选择网卡名称+.的驱动，选择查找CPU，找到192.168.10.133的PLC，点确定后软件与PLC已经连接完成，如图15所示。
图15
注意：电脑IP地址和PLCIP地址需要同一网段，如果不同网段可以通过修改PLCIP地址更改为同一网段，点编辑就可以进入IP地址的编辑等设置，可以设置为网段，X中可以是0-255的数值，如图16所示。如果电脑IP地址和PLCIP地址已经同一网段，则不需要修改。
图16
2）非正常搜索不到CPU
通讯接口选择网卡名称+.的驱动，然后添加CPU输入192.168.10.133的CPU，如图17所示。
注意：电脑使用扩展坞（转换器）连接200smartCPU绝大多数都需要用添加IP的方式。
图17
2.WIFI网卡连接

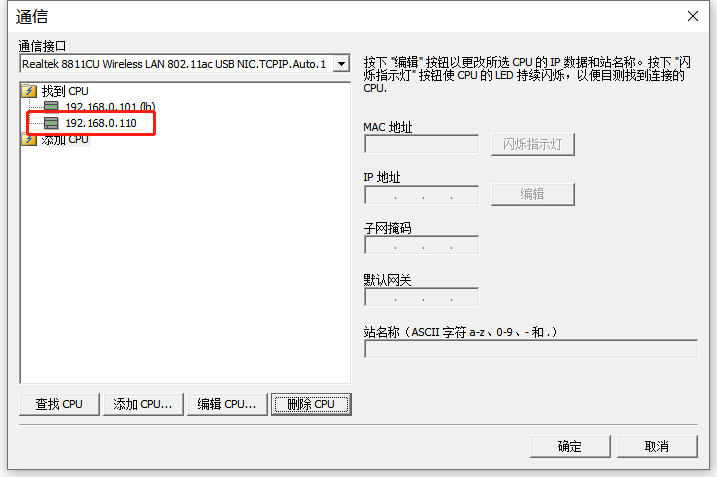

通讯接口选择网卡名称+.的驱动，选择查找CPU，找到192.168.0.110的PLC，然后选择CPU点确定，如图18所示，软件与PLC已经连接完成。
注意：电脑IP地址和PLCIP地址需要同一网段，如果不同网段可以通过修改PLCIP地址更改为同一网段，点编辑就可以进入IP地址的编辑等设置，可以设置为网段，X中可以是0-255的数值，如图16所示。如果电脑IP地址和PLCIP地址已经同一网段，则不需要修改。
图18
总结：以上就是整个不带网口的超薄笔记本与西门子S7-200smartPLC通讯连接的步骤，文章内容如有错误请联系我们。
