可能是为了适应S7-1500操作系统的新功能同时还要保持原有操作习惯的原因，相对于S7-300/400，S7-1500中数据块功能和参数更多，操作灵活的同时
也会感觉到可操作的地方太多了，所以详细了解DB块这些功能非常必要，否则会感到无从下手。S7-1500数据块DB带来的最大变化就是优化DB，今天就介绍一下优化DB与非优化DB的区别。
S7-300/400中操作的数据块DB，在S7-1500中就是我们所说的非优化DB，所以S7-300/400移植后的程序块都是非优化的（除了DB外，FC、FB和OB也有优化和非优化的区分）。优化和非优化DB的区别如下。
优化DB与非优化DB最大的区别就是寻址方式。非优化DB是绝地地址的访问方式，DB块中的每个变量间都带有偏移地址。优化DB是符号地址的访问方式，例如下图中，DB5为非优化的DB，DB6为优化的DB，在编程寻址时，如果以%的绝对地址输入时，系统自动将其转换成"DB_1".B，而输入%时会出现报错。

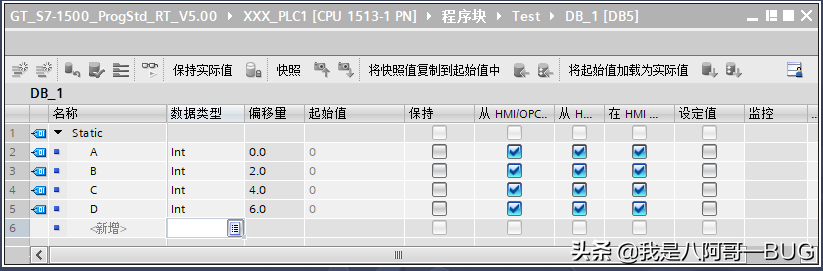

非优化DB

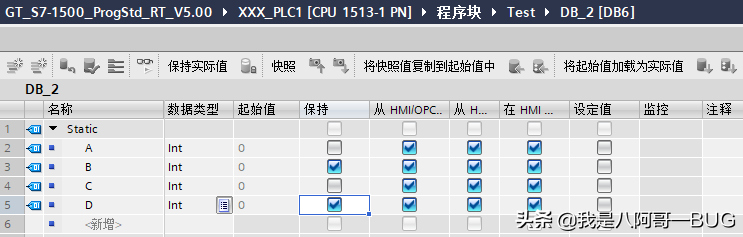

优化DB
寻址报错
非优化DB既可以使用绝对地址寻址也可以使用符号名寻址，优化DB只能使用符号名寻址，这里并不是说非优化DB寻址方式多，而是与CPU的底层寻址方式有关，例如S7-300/400CPU底层只支持绝对地址的寻址方式，即使是符号寻址也是为了便于阅读程序而已，所以没有符号表后，上载的程序都是以缺省字符（DB以及程序块OB、FB、FC的声明）或者绝对地址出现（I、Q、M等），而S7-1500底层只支持符号寻址方式，即使是使用非优化DB（创建时自动分配符号名）。
非优化DB只能整体选择保持或者非保持性，如下图：

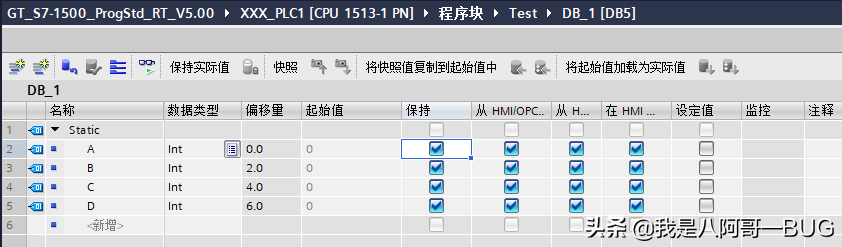

非优化的DB
优化DB可以对其中的任何变量选择保持或者非保持性，如下图：
优化的DB
二者占用的地址空间也不相同。非优化DB按照变量创建次序进行排列，这样变量间会存在间隔，地址都是偶数，这样降低了存储效率。而优化DB中大数据类型位于块的开始处，实现数据结构合理优化，显著提高访问速度。
但是在实际编程过程中，有些指令不能访问优化的DB，例如BLKMOVE、FILL等。因此我们需要根据实际情况来选择优化或非优化的DB。

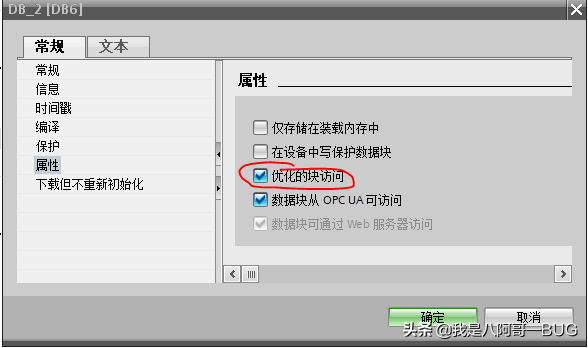

在使用TIAPortal创建DB时，默认设置为优化的访问，可以在DB块的属性中取消优化的访问，使其变成非优化的访问，如下图：
更改优化的访问
你学会了吗。看完不要忘了给八阿哥点个赞[赞]，你的点赞是八阿哥进行创作的动力！
