GEPLC双机冗余配置

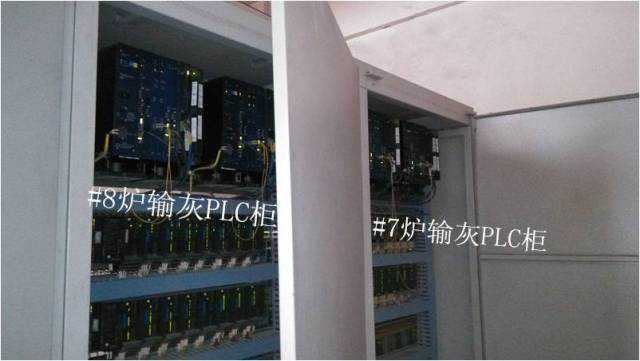

35万机组外围大部分使用的是GE的PLC，只有8炉输灰的两套控制柜是在一起的，容易搞混淆。输煤、化学分别有自己的PLC站。
以35万输灰系统为例，下图为上位机IFIX运行画面，需要在工程师级别才能退出画面

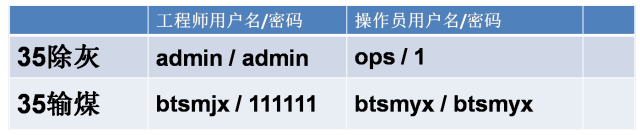

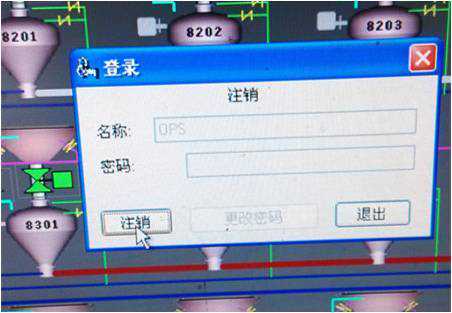

弹出登录窗口后如下图，需要先注销当前用户才能登录需要的级别。

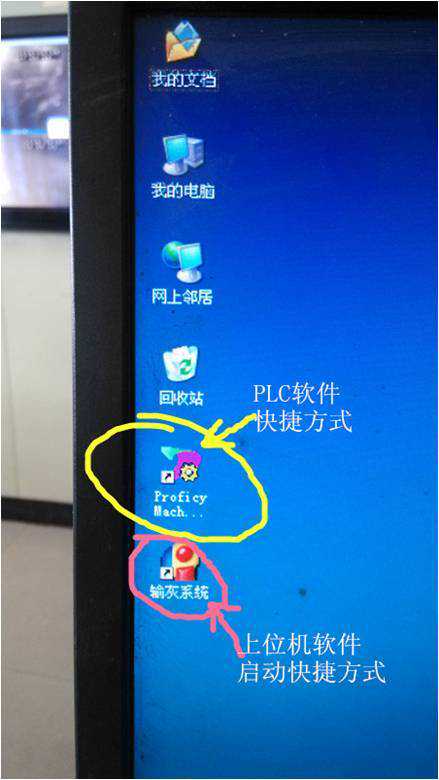

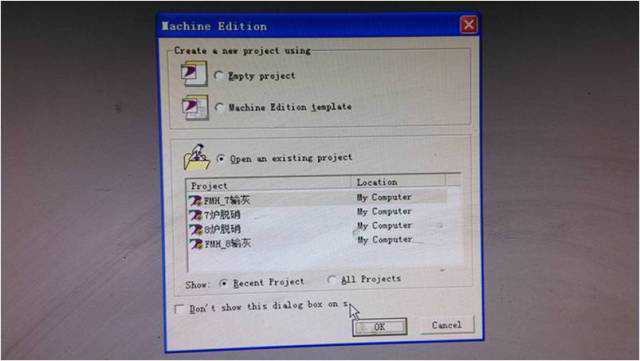

登录到工程师级别后就可以同时按下Ctrl+W，将运行画面退出到编辑画面。之后将编辑窗口最小化返回到电脑桌面。如图所示，ProficyMachineEdition为GEPLC的编程软件。下方图标为上位机IFIX启动快捷方式。

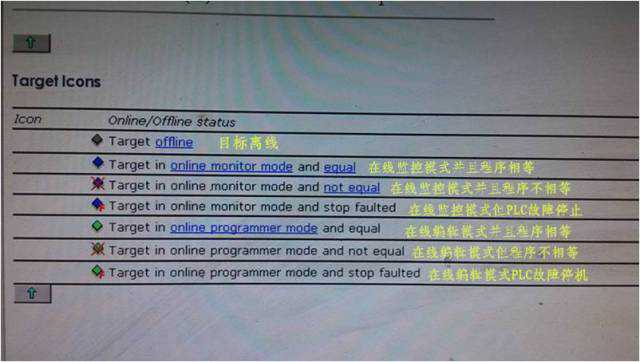

在线后观察目标PLC的状态图标，会出现以下几种状态，对应的解释如图：

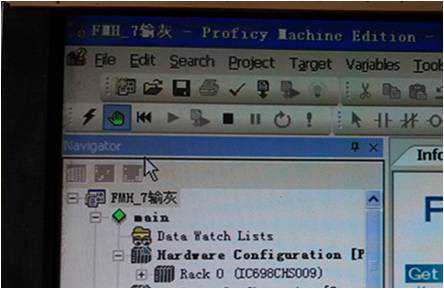

进入编辑模式正常状态如图所示：三角箭头是PLC启动按钮为灰色的，表示PLC已经在运行；正方图标为停止PLC运行按钮，黑色表示可以发停止。项目目录里的菱形图标为绿色。

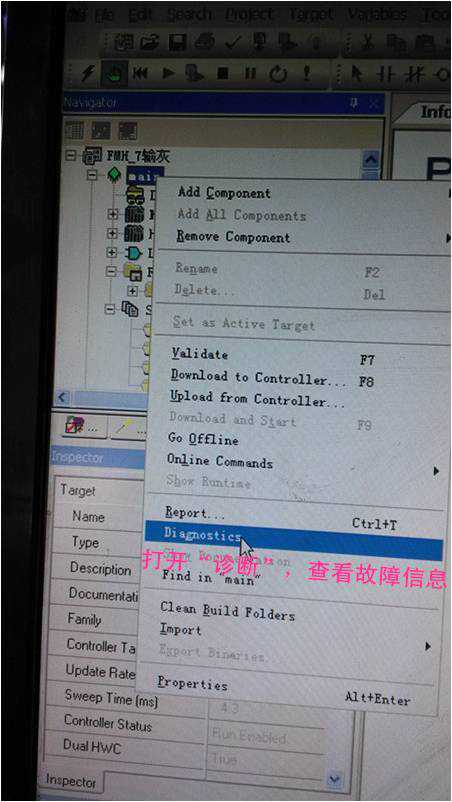

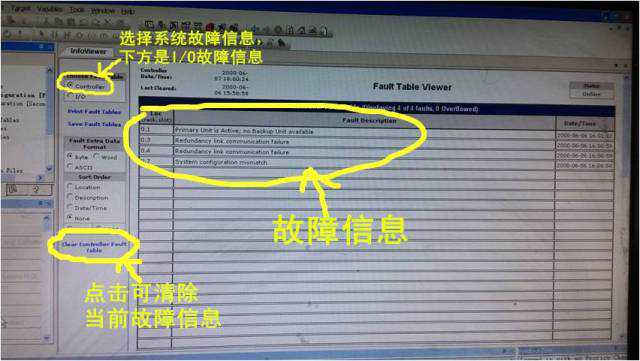

进入诊断画面如下，故障信息在中间，左侧可以选择查看系统/IO故障，左下方有清除故障选项。

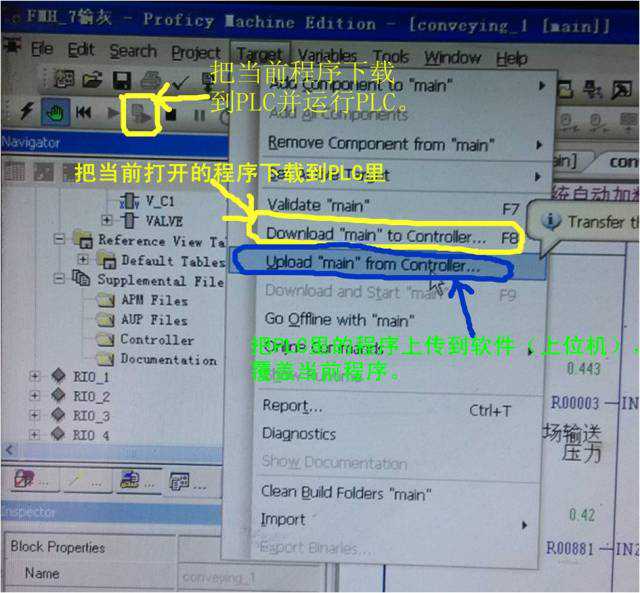

下载与上传程序，出来对话框后全部默认确定就可以。
修改、上传程序前请备份原程序。将程序另存并标注修改日期再进行修改上传。
