CP1E可控制的点数为最大180点，控制功能比较丰富。属于欧姆龙PLC产品中的小型机，CP1E系列PLC可通过市售USB电缆直接与电脑通讯，在编程及使用上非常简单，针对小规模系统，有多种扩展模块可供选择，增加系统的拓展性。

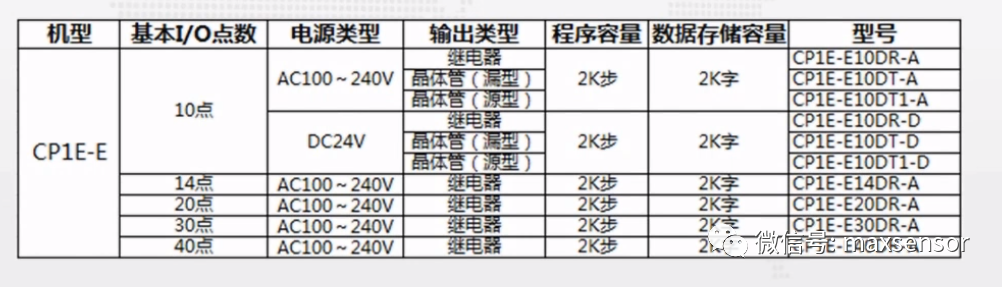

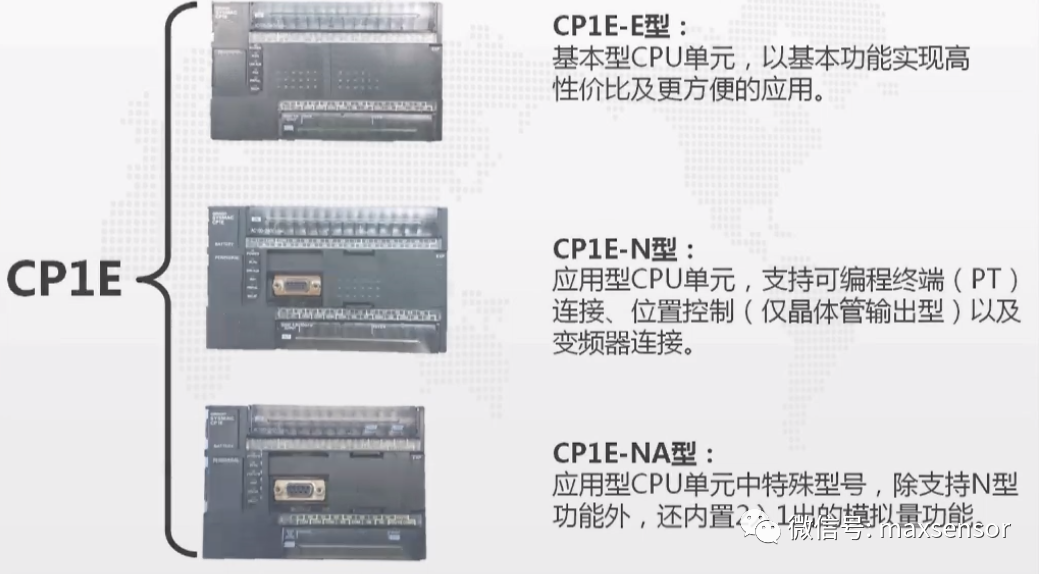

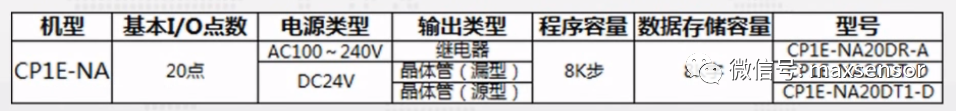

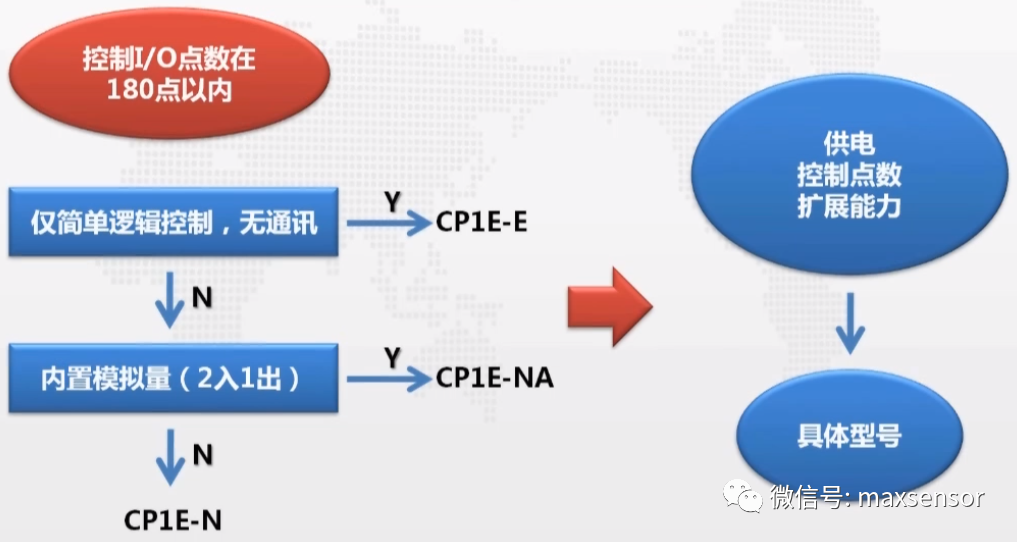

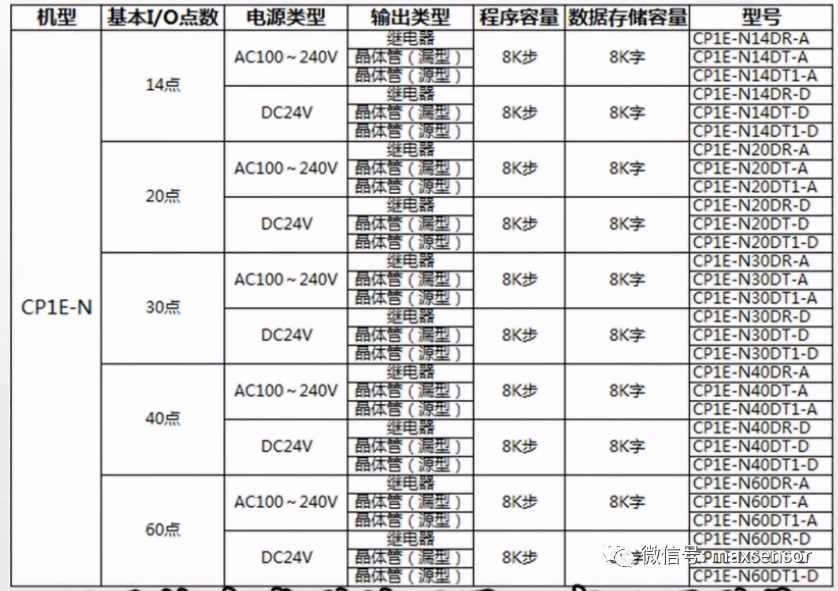

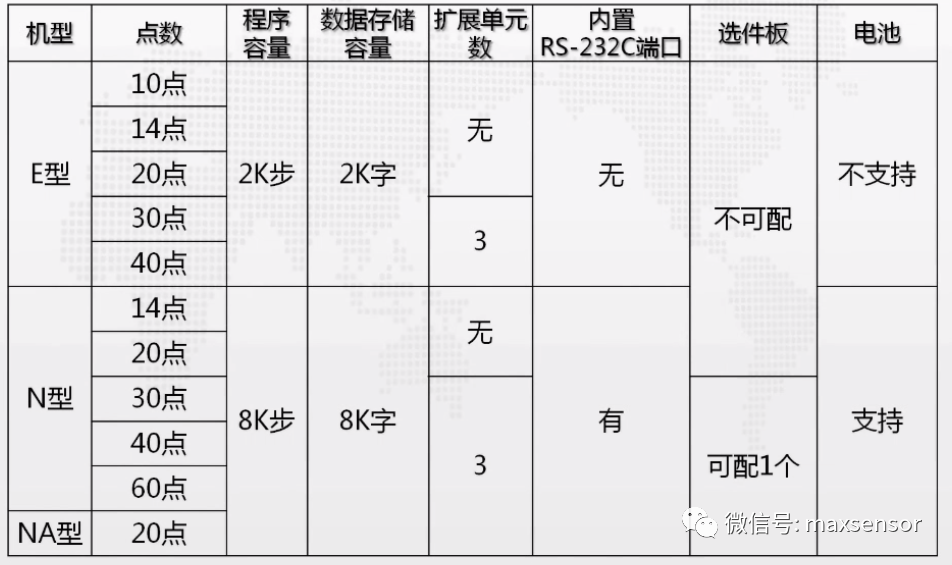

CP1E系列PLC有三种规格，CP1E-E系列、CP1E-N系列、CP1E-NA系列。CP1E-E为基本型CPU单元，以基本功能实现高性价比及更方便的应用。CP1E-N系列为应用型CPU，支持可编程终端连接、位置控制以及变频器连接。CP1E-NA型，应用型CPU单元中的特殊型号，除支持N型功能外，还内置模拟量功能。

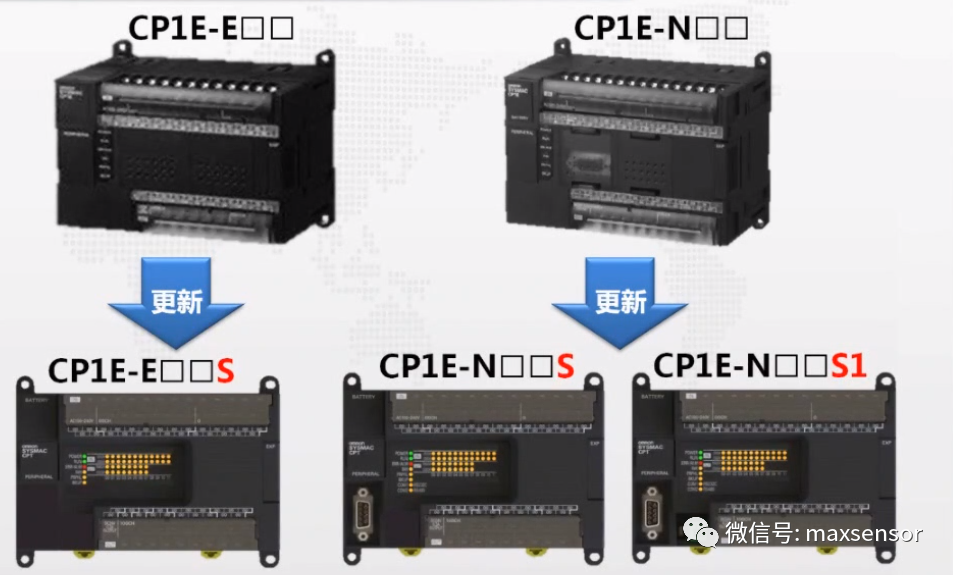

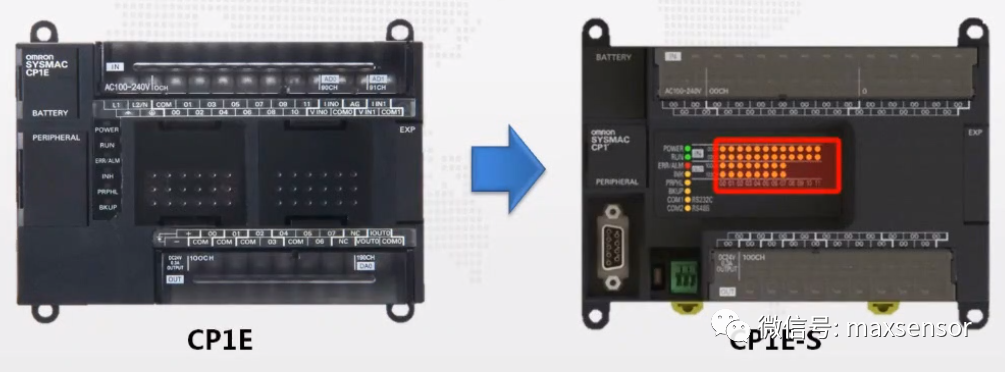

欧姆龙的CP1E系列目前已更新为CP1E-S新型号。
CP1E的硬件构成如下所示：
IO接线实例操作

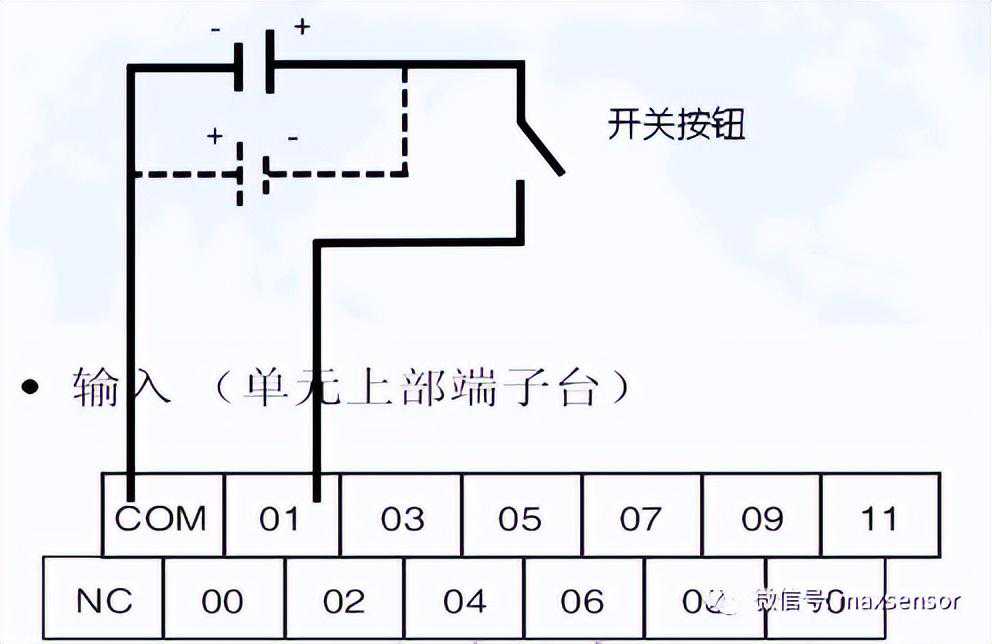

信号输入线--开关按钮
以下为PLC输入端的内部回路,COM端为公共端，IN端为输入端，其内部有2个单向导通的二极管。当左侧的开关闭合时，24V电源经过IN端和COM端形成闭合回路，内部二极管接通产生输入信号。
当左侧的开关闭合时，24V电源经过IN端和COM端形成闭合回路，内部二极管接通产生输入信号。
如果是开关或者按钮这样的原件接入PLC,COM端既可以接电源正极也可以接电源的负极，CP1E只允许输入直流24V信号，而不允许接交流信号。
2.传感器与PLC的输入端的接线

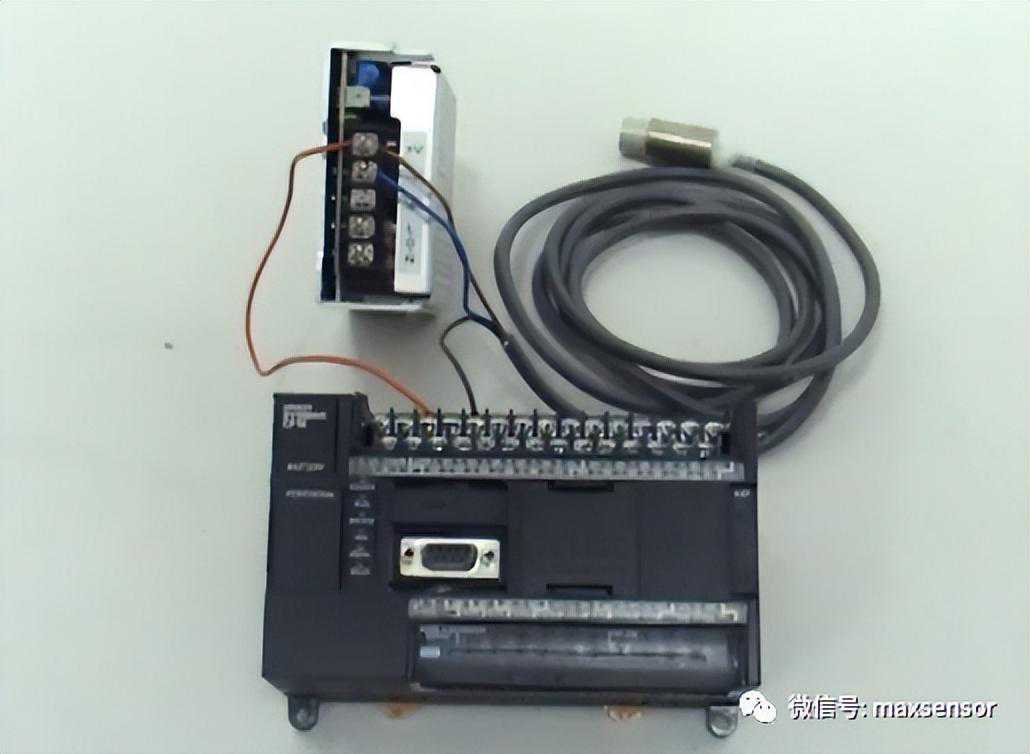

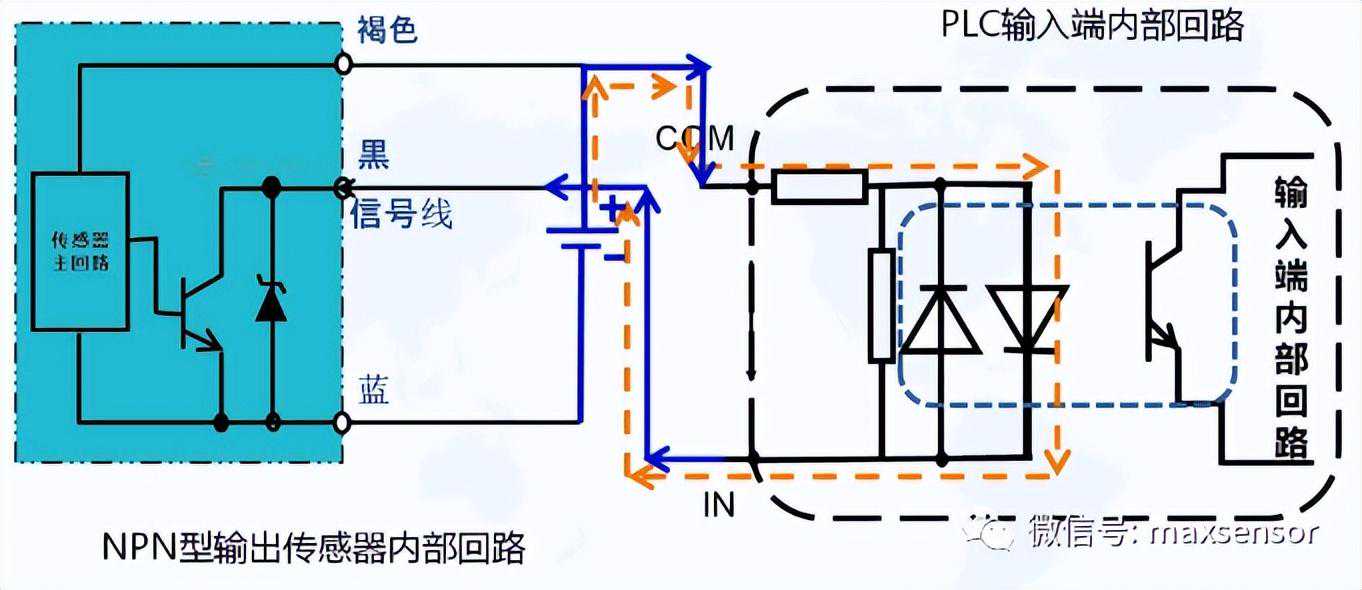

接线时首先需要对传感器进行供电，然后将传感器的信号线接入PLC的IN端，并将传感器的正极接入引入PLC的COM端，如图所示，PLC的IN端和COM端形成了闭合回路，内部二极管导通产生输入信号。

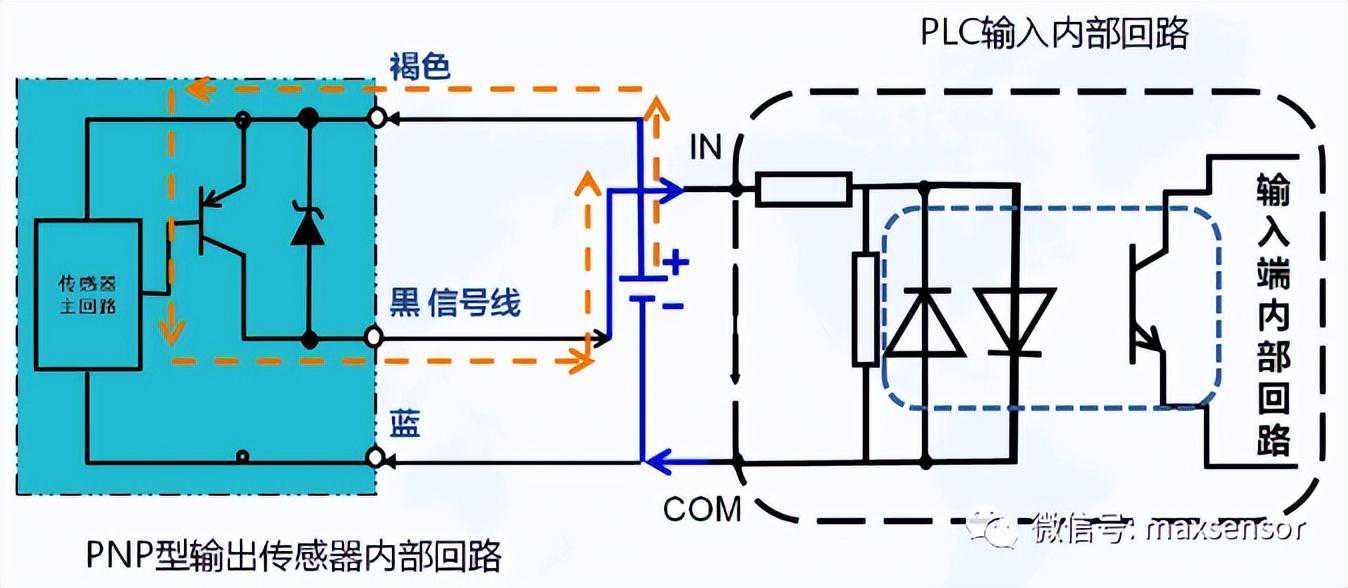

如果是PNP的传感器，那么PLC的COM端接的是电源的负极。

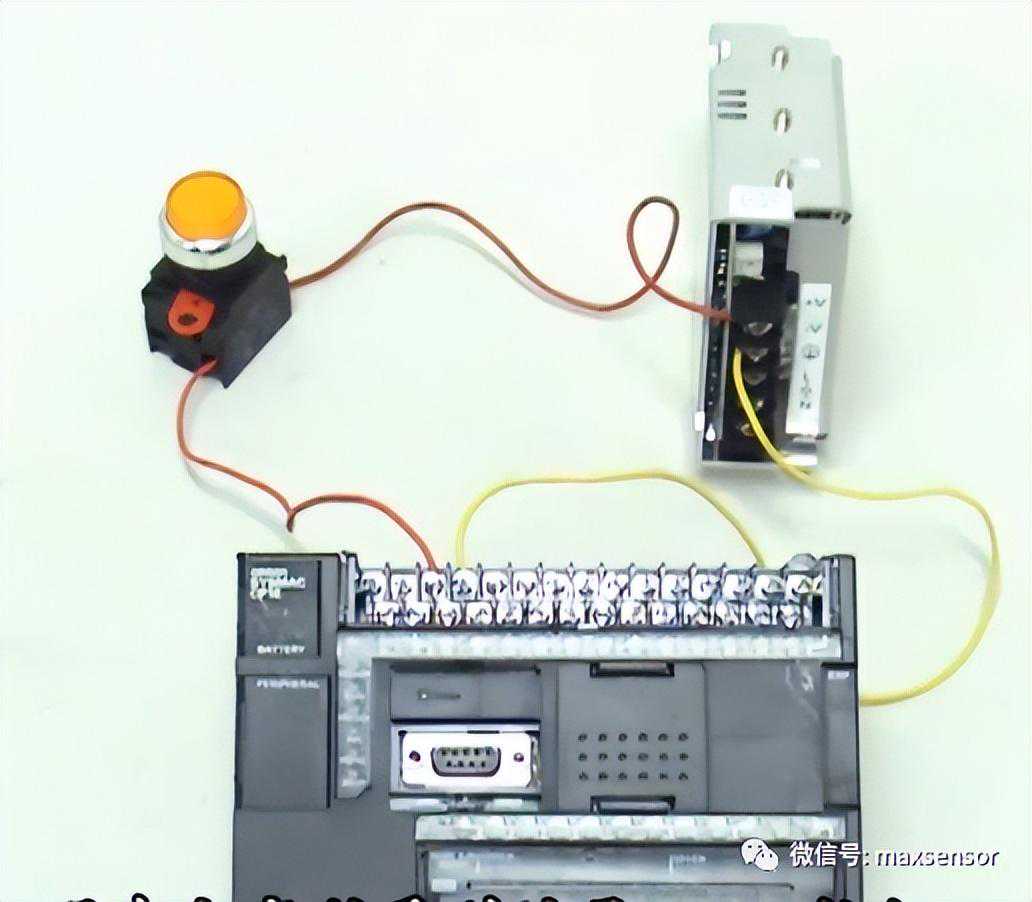

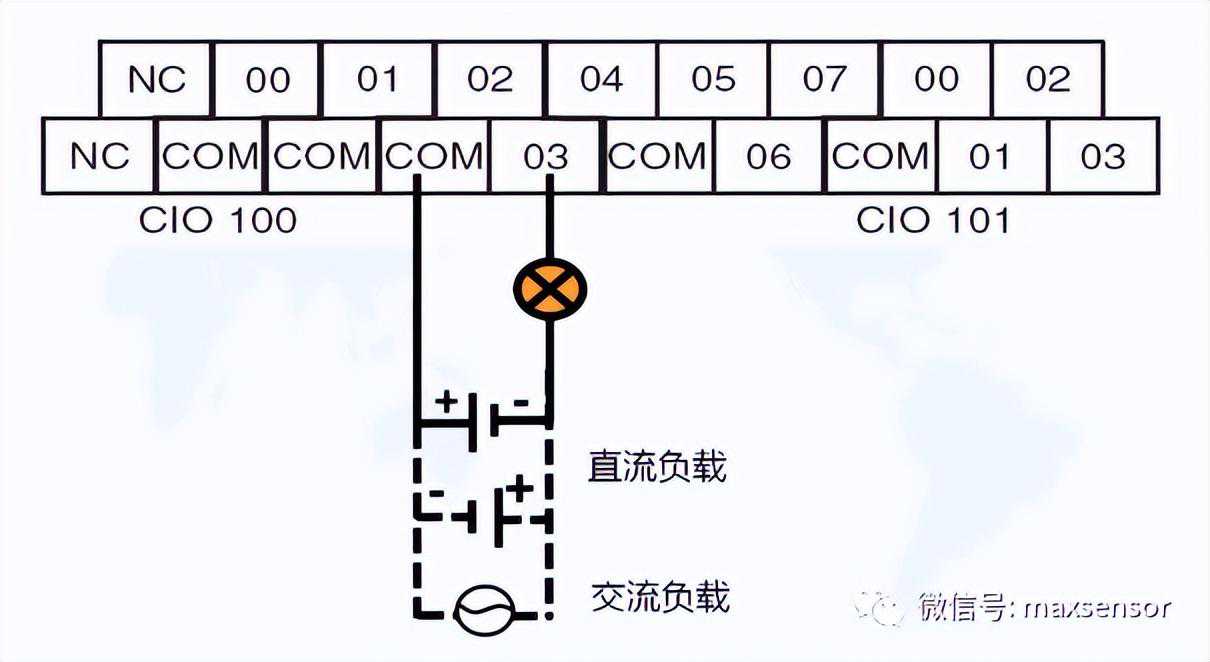

3.信号线输出接线--继电器输出

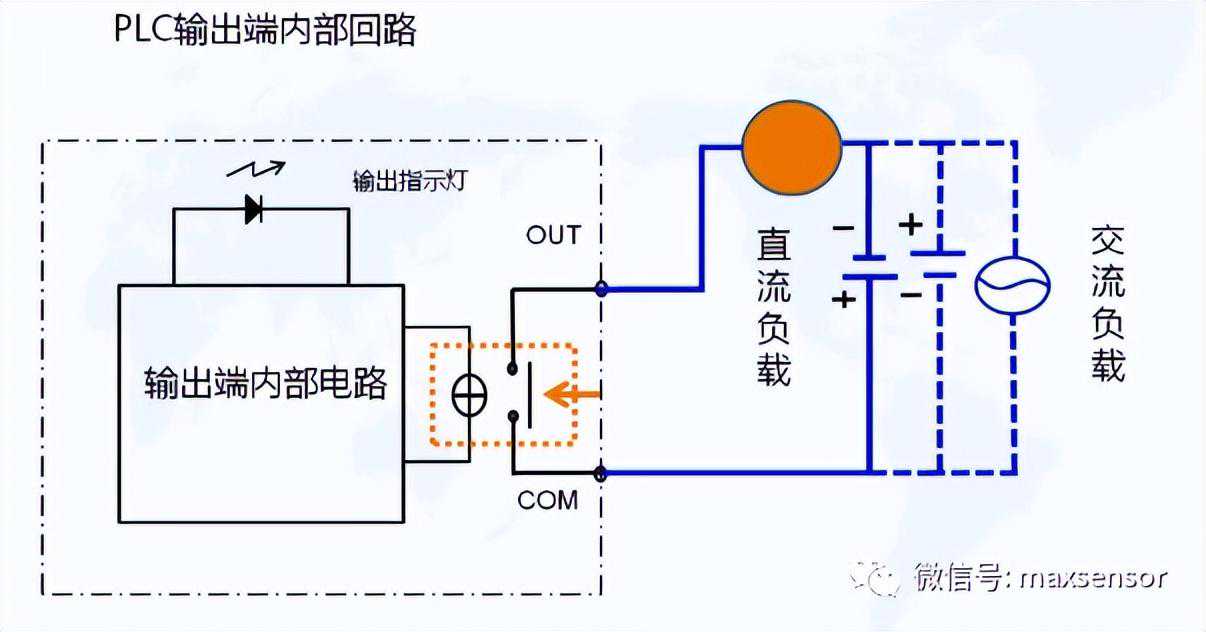

PLC输出端类似于一个开关，PLC的输出可以接直流负载和交流负载

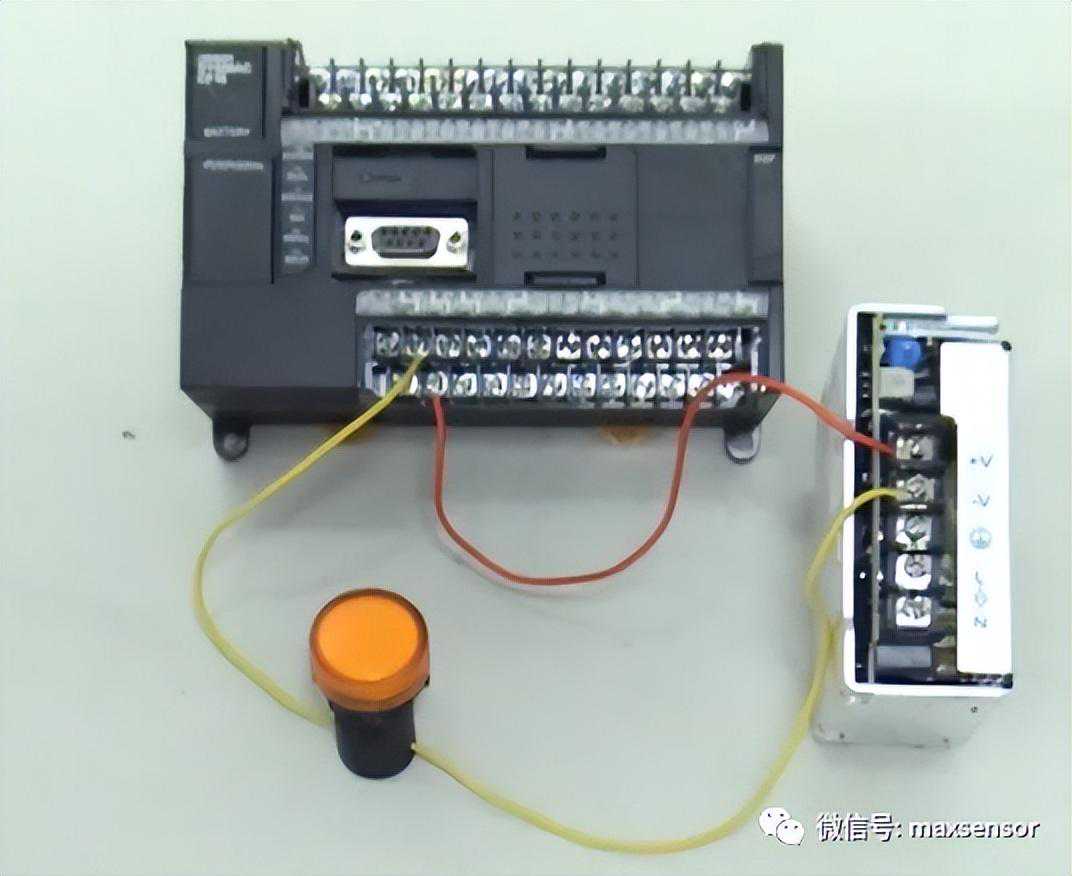

4.信号线输出---晶体管源型输出
晶体管的输出靠的是内部三极管的导通和截止以实现闭合关断的效果，分为晶体管源型输出和晶体管漏型输出。如图:PLC的COM端需要接在电源的正极，OUT端接在负载电源的负极，晶体管输出只允许接直流负载，不允许接交流负载。
5.信号线---晶体管漏型输出

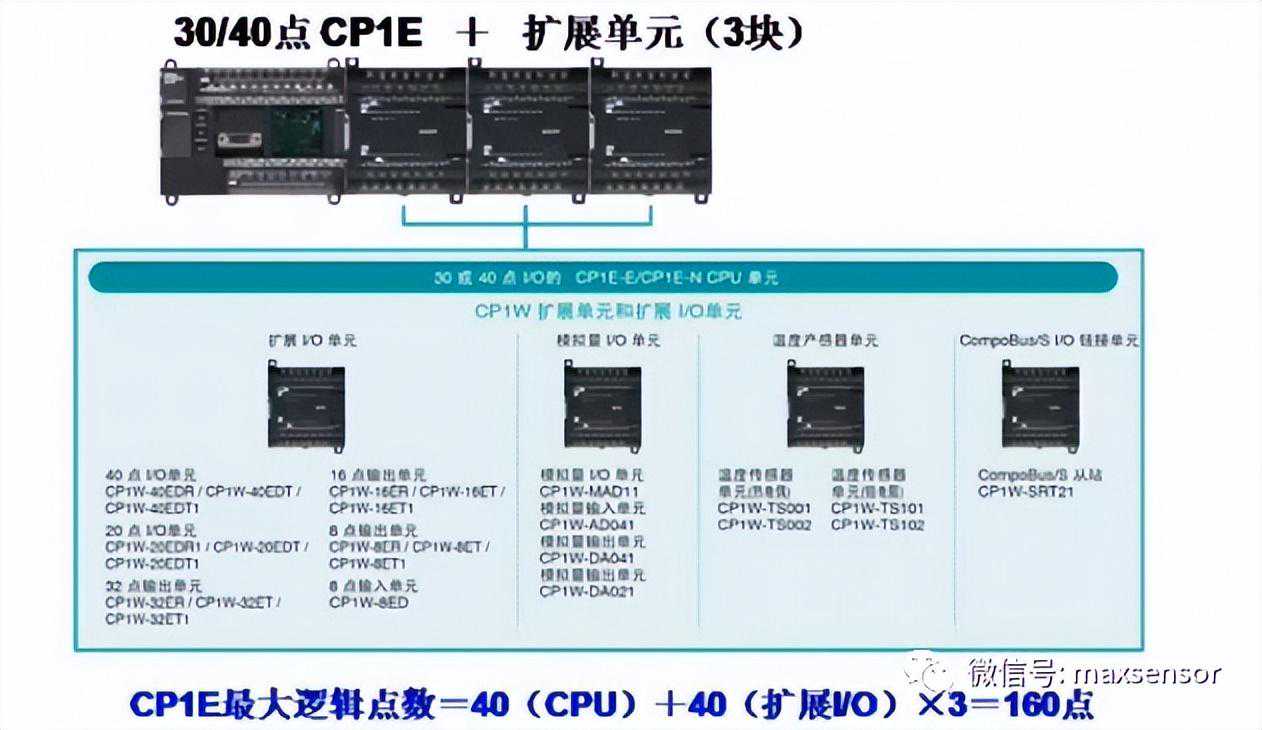

CP1E的拓展

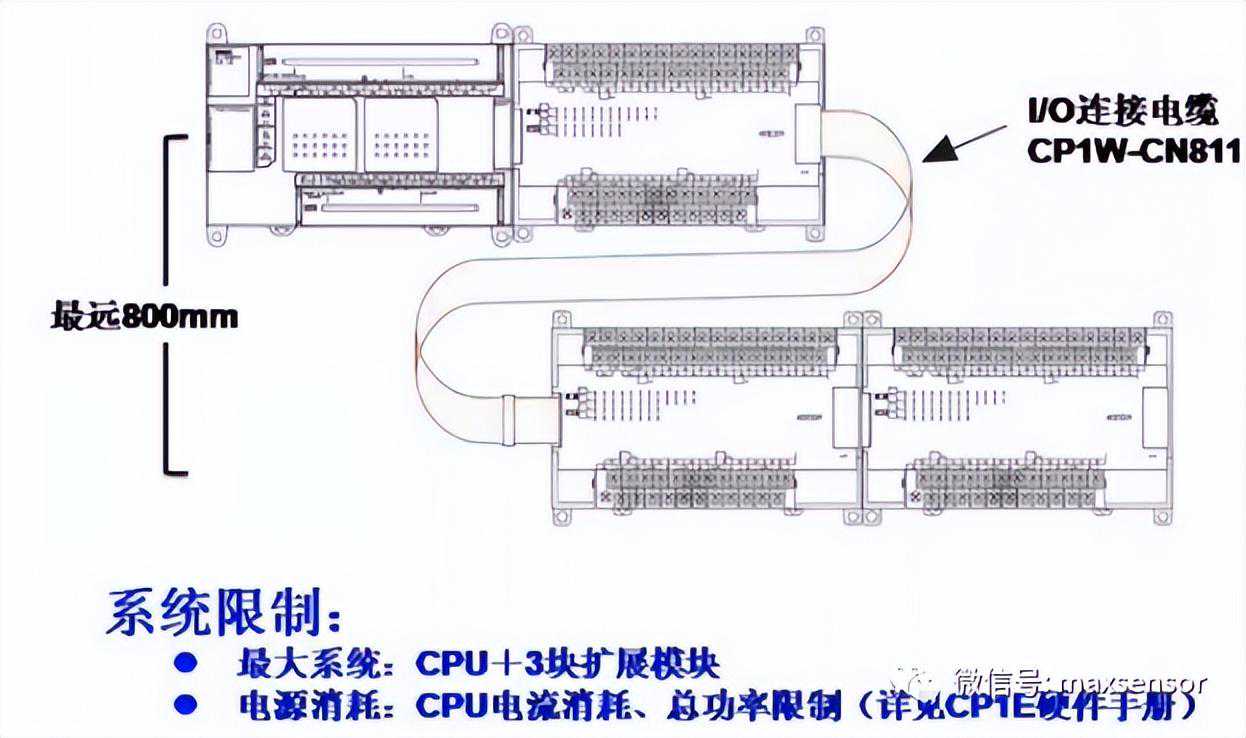

CP1E还可并行安装。
